सीएनसी ड्रिलिंग, पंचिंग, कटिंग, मिलिंग, एंगल्स, बीम्स, प्लेट्स और फ्लैंगेस की मशीन बनाने के लिए चीन शीर्ष गुणवत्ता निर्माण!
नए करो, अच्छे करो!
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| एलएक्सडब्ल्यू: | 1200x1200 मिमी | गैन्ट्री ऊंचाई: | 750 मिमी |
|---|---|---|---|
| धुरी शंकु: | BT50 | अधिकतम ड्रिलिंग व्यास: | Φ60 मिमी |
| टी-स्लॉट की चौड़ाई: | 18 मिमी | टैपिंग व्यास: | एम 3-एम 28 |
| स्पिंडल गति: | 30~3000 आर/मिनट | सर्वो स्पिंडल मोटर पावर: | 22 किलोवाट |

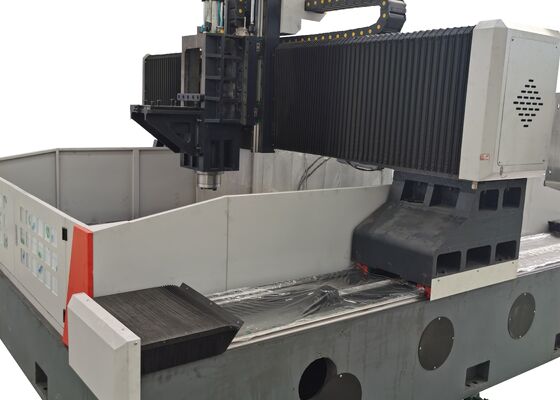

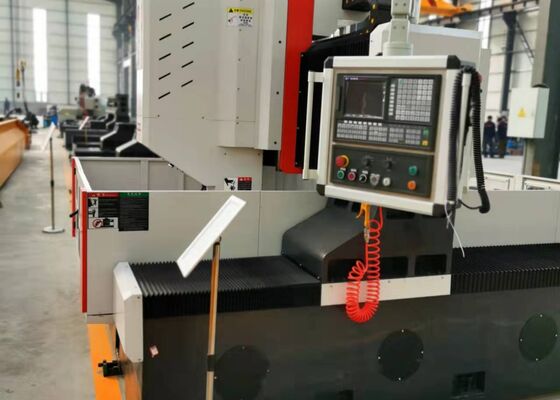

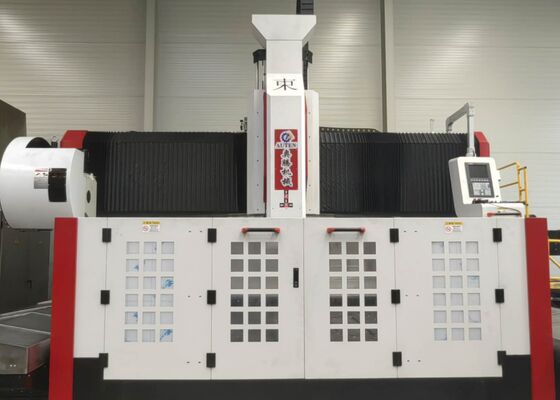

नई डिज़ाइन सीएनसी गैन्ट्री टाइप प्लेट स्टील शीट फ्लैंज ड्रिलिंग मशीन एम3-28 टैपिंग व्यास
उत्पाद परिचय
सीएनसी गैन्ट्री-प्रकार ड्रिलिंग और मिलिंग मशीन विशेष रूप से प्लेट वर्कपीस और संरचनात्मक घटकों पर ड्रिलिंग, चैम्फरिंग, टैपिंग और मिलिंग संचालन करने के लिए डिज़ाइन की गई है। इसकी प्रसंस्करण क्षमताएं फ्लैंज, डिस्क, रिंग और फ्लैट प्लेट जैसे वर्कपीस तक फैली हुई हैं, जिसमें मोटाई पैरामीटर मशीन की निर्दिष्ट प्रभावी प्रसंस्करण सीमा का सख्ती से पालन करते हैं। मशीन एकल-सामग्री और मिश्रित सामग्री घटकों पर थ्रू होल और ब्लाइंड होल दोनों की मशीनिंग का समर्थन करती है। मशीनिंग प्रक्रिया के दौरान पूर्ण डिजिटल नियंत्रण की विशेषता, यह संचालन में असाधारण आसानी और दक्षता सुनिश्चित करती है। मशीन स्वचालित उत्पादन के लिए आदर्श रूप से अनुकूल है, जो उच्च-सटीकता परिणाम प्रदान करती है और बहु-किस्म और बड़े पैमाने पर विनिर्माण वातावरण की मांगों को पूरा करती है।
विनिर्देश:
| वर्कपीस का आकार | LxW | 1200x1200 मिमी |
| गैन्ट्री की ऊंचाई | 750 मिमी | |
| वर्कबेंच | टी-स्लॉट चौड़ाई | 18 मिमी |
| ड्रिलिंग पावर हेड | मात्रा। | 1 |
| स्पिंडल टेपर | बीटी50 | |
|
अधिकतम ड्रिलिंग व्यास (साधारण कार्बन स्टील) |
Φ60 मिमी | |
| टैपिंग व्यास | एम3-एम28 | |
| स्पिंडल गति | 30~3000 आर/मिनट | |
| सर्वो स्पिंडल मोटर पावर | 22 किलोवाट | |
| स्पिंडल के निचले सिरे से वर्कटेबल तक की दूरी | 200-750 मिमी | |
|
पावर हेड की पार्श्व गति(एक्स अक्ष) |
अधिकतम क्षैतिज स्ट्रोक | 1200 मिमी |
| पार्श्व गति गति | 0~8 आर/मिनट | |
| पार्श्व गति के लिए सर्वो मोटर पावर | 2.4 किलोवाट | |
| गैन्ट्री अनुदैर्ध्य गति (वाई अक्ष) | अधिकतम फीड स्ट्रोक | 1200 मिमी |
| फीड गति गति | 0~8 मीटर/मिनट | |
| फीड सर्वो मोटर पावर | 2.4 किलोवाट | |
| ऊर्ध्वाधर रैम फीड गति (जेड अक्ष) | अधिकतम स्ट्रोक | 550 मिमी |
| गति गति | 0~8 मीटर/मिनट | |
| सर्वो मोटर पावर | 2.8 किलोवाट (ब्रेक) | |
| तीन-अक्ष स्थिति सटीकता | एक्स/वाई/जेड/ए/बी/सी | ±0.015/1000 मिमी |
| तीन-अक्ष दोहराव स्थिति सटीकता | एक्स/वाई/जेड/ए/बी/सी | ±0.01/1000 मिमी |
| समग्र आकार | LxWxH | 4000x3800x2800 मिमी |
उत्पाद विशेषताएं
1. ट्रांसमिशन सिस्टम:
ताइवान से आयातित उच्च-सटीकता गाइड रेल और स्लाइडर, सुचारू परिचालन प्रदर्शन प्रदान करने के लिए डिज़ाइन किए गए हैं, जबकि उपकरण की भारी-भार क्षमता को काफी बढ़ाते हैं।
एक्स-अक्ष और जेड-अक्ष क्रमशः दो और चार रोलिंग लीनियर गाइड से लैस हैं, जो पार्श्व और अनुदैर्ध्य गति के लिए मार्गदर्शक और भार-वहन तत्व के रूप में काम करते हैं। यह व्यवस्था उच्च गति ड्रिलिंग संचालन के लिए तकनीकी आवश्यकताओं को पूरी तरह से संतुष्ट करती है। पावर ट्रांसमिशन के लिए, एक्स-अक्ष और जेड-अक्ष सटीक बॉल स्क्रू को चलाने के लिए एसी सर्वो मोटर्स का उपयोग करते हैं, जो घूर्णी गति को सटीक रैखिक विस्थापन में परिवर्तित करते हैं।
वाई-अक्ष दो हेवी-ड्यूटी रोलिंग लीनियर गाइड से लैस है, जिनमें से प्रत्येक में वाई-अक्ष स्लाइडिंग तंत्र बनाने के लिए दो स्क्वायर रेल स्लाइडर हैं। यह डिज़ाइन न केवल गैन्ट्री फ्रेम की उच्च कठोरता और शक्ति आवश्यकताओं को पूरा करता है, बल्कि कई तकनीकी लाभ भी प्रदान करता है, जिसमें कम घर्षण गुणांक, उच्च गति गति, उत्कृष्ट कंपन डंपिंग और विस्तारित सेवा जीवन शामिल हैं। पावर ट्रांसमिशन के लिए, वाई-अक्ष सर्वो मोटर सिंक्रोनस ड्राइव तकनीक का उपयोग करता है, जो बॉल स्क्रू को एक साथ चलाता है, जिससे सटीक सीएनसी मशीनिंग संचालन प्राप्त करने के लिए वाई-अक्ष वर्कबेंच की पारस्परिक गति सक्षम होती है।
2. स्वचालित स्नेहन प्रणाली और सुरक्षा तंत्र:
यह मशीन टूल ताइवान में निर्मित वॉल्यूमेट्रिक आंशिक-दबाव स्वचालित स्नेहन प्रणाली से लैस है, जो गाइड रेल, लीड स्क्रू और रैक जैसे गतिशील घटकों के लिए संपूर्ण, कोण-मुक्त स्नेहन सुनिश्चित करता है, जिससे मशीन टूल के सेवा जीवन को प्रभावी ढंग से बढ़ाया जा सकता है। एक्स-अक्ष और वाई-अक्ष डस्टप्रूफ सुरक्षा कवर से लैस हैं, जबकि ऑपरेशन के दौरान बढ़ी हुई सुरक्षा प्रदान करने के लिए वर्कबेंच के चारों ओर वाटरप्रूफ स्प्लैश गार्ड स्थापित किए गए हैं।
3. केंद्रीय शीतलक वितरण प्रणाली:
यह मशीन टूल एक मानक केंद्रीय शीतलक वितरण प्रणाली से लैस है। आंतरिक शीतलक परिसंचरण मशीनिंग के दौरान टूल से लोहे के चिप्स को चिपकने से प्रभावी ढंग से रोकता है, टूल के घिसाव को कम करता है, टूल के जीवन को बढ़ाता है, और वर्कपीस की सतह फिनिश में सुधार करता है। टूल टिप पर उच्च दबाव वाला शीतलक आउटलेट वर्कपीस की सतह और उच्च गति वाले रोटरी जॉइंट दोनों के लिए विश्वसनीय सुरक्षा सुनिश्चित करता है, अशुद्धियों के कारण रुकावट को रोकता है और समग्र वर्कपीस गुणवत्ता और परिचालन दक्षता में सुधार करता है।
यह उच्च-प्रदर्शन सीएनसी गैन्ट्री-प्रकार औद्योगिक उपकरण, प्लेट और शीट धातु ड्रिलिंग और अंकन अनुप्रयोगों के लिए डिज़ाइन किया गया है, जो प्लेट-जैसे घटकों और संरचनात्मक भागों की सटीक मशीनिंग के लिए सावधानीपूर्वक तैयार किया गया है। विशेष रूप से फ्लैंज, डिस्क, रिंग और फ्लैट प्लेट जैसे वर्कपीस को संसाधित करने के लिए अनुकूलित, यह एक प्रमुख विनिर्देश का पालन करता है कि इन वर्कपीस की मोटाई को मशीन के पूर्व-निर्धारित प्रभावी मशीनिंग मापदंडों का सख्ती से पालन करना चाहिए।
स्टील संरचना निर्माण संयंत्रों में, यह उपकरण संरचनात्मक प्लेटों और जोड़ने वाले घटकों पर सटीक ड्रिलिंग और मिलिंग संचालन करता है, जो स्टील फ्रेमवर्क के स्थिर असेंबली के लिए एक ठोस आधार प्रदान करता है। पवन ऊर्जा क्षेत्र में, यह पवन टरबाइन टावरों और फ्लैंज के लिए उच्च-सटीकता मशीनिंग समाधान प्रदान करता है - एक आवश्यक प्रक्रिया जो यह सुनिश्चित करती है कि ये घटक कठोर पर्यावरणीय परिस्थितियों (जैसे, तेज हवाएं, तापमान में उतार-चढ़ाव) का सामना कर सकें। पुल निर्माण परियोजनाओं के लिए, उपकरण पुल गर्डर और समर्थन ब्रैकेट को संसाधित करता है, जिससे स्थिर और टिकाऊ कनेक्शन का निर्माण संभव होता है जो पुल के लंबे परिचालन जीवन पर गतिशील भार का सामना करने के लिए डिज़ाइन किए गए हैं।
