उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| एच बीम चौड़ाई सीमा (मिमी): | 100~1000 | एच बीम ऊंचाई सीमा (मिमी): | 100~500 |
|---|---|---|---|
| चैनल स्टील चौड़ाई सीमा (मिमी): | 100~1000 | चैनल स्टील ऊंचाई सीमा (मिमी): | 100~250 |
| अधिकतम. वर्कपीस की मोटाई (मिमी): | 80 | अधिकतम. वर्कपीस की लंबाई (एम): | 12 या 15 (वैकल्पिक) |
| स्पिंडल होल टेपर: | BT40 | अधिकतम ड्रिलिंग व्यास (मिमी): | 40 |

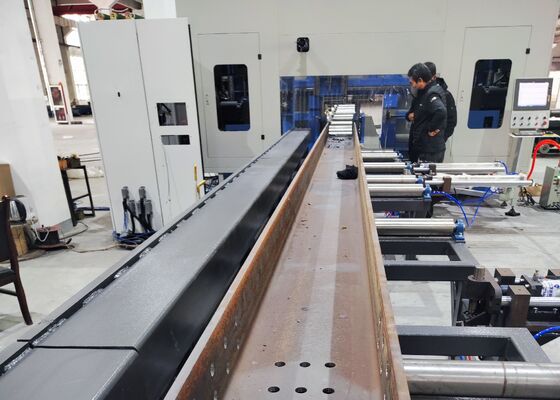

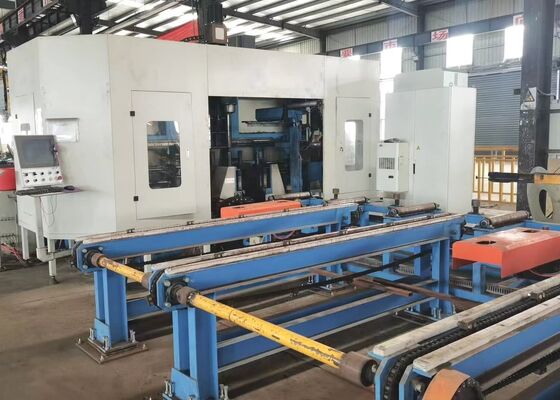

स्टील निर्माण के लिए नई सीएनसी एच बीम ड्रिलिंग मशीन 11/15KW धुरी मोटर शक्ति
उत्पाद का परिचय:
सीएनसी एच-बीम ड्रिलिंग मशीन मुख्य रूप से एच-आकार के स्टील, चैनल स्टील, कोण स्टील और अन्य धातु सामग्री को ड्रिल करने, टैप करने, चिह्नित करने और स्कोर करने के लिए डिज़ाइन की गई है।यह व्यापक रूप से इस्पात संरचना उद्योग में प्रयोग किया जाता हैभवनों, गैरेज, टावरों और ग्रिड संरचनाओं में अनुप्रयोगों सहित।
1इस्पात संरचना निर्माण के लिए एक महत्वपूर्ण और विशेष ड्रिलिंग समाधान।
2एच बीम और नहरों की तीन सतहों पर एक साथ छेद करने में सक्षम, उच्च परिशुद्धता और दक्षता सुनिश्चित करता है।
3. 7 सीएनसी अक्षों से लैस, पूरी तरह से स्वचालित, सटीक खिला और पोजिशनिंग सक्षम।
4. AUTOCAD और DSTV वर्कपीस ड्राइंग के साथ संगत, उन्हें मशीनिंग प्रोग्राम में आसानी से परिवर्तित करता है।
उत्पाद पैरामीटर:
| मॉडल | BHD1000/3 |
| H बीम चौड़ाई सीमा (मिमी) | 100~1000 |
| H बीम ऊंचाई सीमा (मिमी) | 100~500 |
| चैनल स्टील चौड़ाई सीमा (मिमी) | 100~1000 |
| चैनल स्टील ऊंचाई सीमा (मिमी) | 100~250 |
| काम के टुकड़े की अधिकतम मोटाई (मिमी) | 80 |
| कार्यक्षेत्र की अधिकतम लंबाई (मी) | 12 या 15 (वैकल्पिक) |
| ड्रिलिंग स्पिंडल Qty. | कुल 3 धुरी, ऊपरी इकाई पर एक धुरी, क्रमशः बाईं ओर और दाईं ओर |
| स्पिंडल छेद कॉपर | बीटी40 |
| अधिकतम ड्रिलिंग व्यास (मिमी) | 40 |
| धुरी मोटर की शक्ति (किलोवाट) | क्या आप परमेश्वर की उपासना करते हैं? |
| धुरी गति (r/min) | 100~3000 |
| स्पिंडल फ़ीडिंग रफ्तार (m/min) | 0~10 |
| एक्स-अक्ष की फ़ीडिंग गति (m/min) | 0~20 |
| उपकरण पत्रिका की मात्रा | 3 |
| उपकरण पत्रिका का प्रकार और क्षमता | पंक्ति प्रकार, 3x4 (वैकल्पिक) |
| चिह्नित इकाई (वैकल्पिक) | डिस्क टाइपिंग, 36 वर्ण, वर्ण आकार Φ10 मिमी |
| सीएनसी प्रणाली | जर्मन सीमेंस, जापान पैनासोनिक, चीन INVT |
| शीतलन विधि | स्प्रे कूलिंग, आंतरिक कूलिंग + बाहरी कूलिंग |
| मशीन का कुल आकार (एम) | लगभग 33x5.5x35 |
| कुल शक्ति ((kW) | लगभग 60 |
| उपरोक्त मापदंडों को ग्राहक की विशिष्ट आवश्यकताओं के अनुसार समायोजित और बदला जा सकता है। | |
उत्पाद की विशेषताएं:

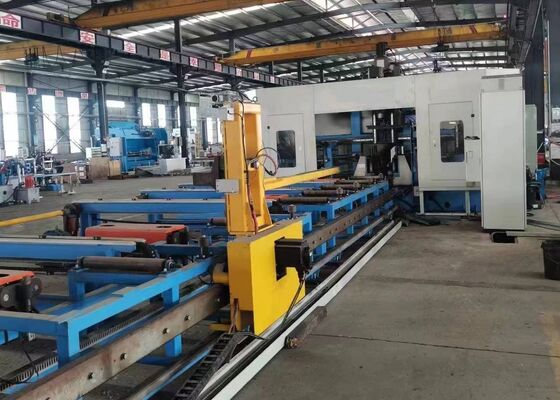

1बीम सॉ मशीन का फ़ीडिंग तंत्र एक सीएनसी-नियंत्रित गाड़ी क्लैंपिंग और फ़ीडिंग सिस्टम को शामिल करता है, जो उच्च गति संचालन और सटीक स्थिति सटीकता की गारंटी देता है।
2एच-बीम की तीन सतहों को ड्रिल करने के लिए तीन बीटी40 हाई-स्पीड स्पिंडल का उपयोग किया जाता है। कार्बाइड ड्रिल बिट्स से लैस, स्पिंडल 3000 आरपीएम तक की घूर्णन गति प्राप्त कर सकते हैं,उच्च प्रसंस्करण दक्षता और उत्कृष्ट ड्रिलिंग प्रदर्शन सुनिश्चित करनाड्रिलिंग के दौरान उत्पन्न चिप्स को चेन प्रकार के चिप कन्वेयर द्वारा प्रभावी ढंग से हटाया जाता है।
3सीएनसी बीम ड्रिल लाइन शीतलन प्रणाली में धुंध शीतलन तकनीक का उपयोग किया जाता है, जो आंतरिक और बाहरी शीतलन क्षमताएं प्रदान करता है।प्रत्येक ड्रिलिंग धुरी इकाई एक समर्पित बाहरी शीतलन नोजल और एक आंतरिक शीतलन कनेक्टर से सुसज्जित है, विशेष ड्रिलिंग आवश्यकताओं के आधार पर उपयुक्त शीतलन विधि चुनने के लिए लचीलापन प्रदान करता है। आंतरिक और बाहरी शीतलन स्वतंत्र रूप से या एक साथ इस्तेमाल किया जा सकता है,परिचालन आवश्यकताओं के आधार पर.
4स्वचालित उपकरण परिवर्तक (एटीसी) प्रणाली को ग्राहक के विनिर्देशों के अनुसार स्थापित किया जा सकता है, जिससे मैन्युअल उपकरण परिवर्तन की आवश्यकता समाप्त हो जाती है।यह सुविधा डाउनटाइम को काफी कम करती है और समग्र परिचालन दक्षता में सुधार करती है.
5. बीम ड्रिलिंग मशीन वैकल्पिक रूप से एक हाइड्रोलिक डिस्क अंकन प्रणाली से सुसज्जित किया जा सकता है। डिस्क एक सर्वो मोटर द्वारा ठीक से तैनात है,जो 36 अलग-अलग अक्षरों तक के त्वरित चिह्नन को सक्षम करता है.
6. स्वचालित स्क्रिपिंग और टैपिंग कार्य पारंपरिक मैनुअल स्क्रिपिंग प्रक्रियाओं की जगह लेते हैं। स्क्रिपिंग टूल्स का उपयोग एच-बीम फ्लैंग्स और वेब पर बाद में वेल्डिंग के लिए प्लेट की स्थिति को चिह्नित करने के लिए किया जाता है,समय की बचत और सटीकता में सुधारइसके अतिरिक्त, एच-बीम फ्लैंग्स और वेब पर टैपिंग ऑपरेशन किए जा सकते हैं, जिससे उत्पादन दक्षता में काफी वृद्धि होती है।
7सीएनसी बीम ड्रिलिंग मशीन पर खिला और प्रसंस्करण के दौरान वर्कपीस क्लैंपिंग प्रक्रिया में अनुदैर्ध्य उठाने, पार्श्व धक्का क्लैंपिंग शामिल है,और क्लैंप की सुरक्षा और उन्मूलन हाइड्रोलिक प्रणाली द्वारा पूरी तरह से स्वचालित हैयह पूरी प्रक्रिया के दौरान उपकरण के विश्वसनीय और सुसंगत संचालन को सुनिश्चित करता है।
8. नियंत्रण प्रणाली में एक केंद्रीय कंप्यूटर और एक पीएलसी शामिल है, जिसमें प्रमुख घटक प्रसिद्ध अंतरराष्ट्रीय ब्रांडों से प्राप्त किए गए हैं.ऑपरेटरों को विभिन्न कार्यक्रमों को आसानी से संपादित करने की अनुमति देता है. थर्ड पार्टी ऑटोकैड या टेकला स्ट्रक्चर्स सिस्टम द्वारा उत्पन्न डीएक्सएफ और डीएसटीवी फ़ाइलों जैसे संरचनात्मक डिजाइन डेटा को सहज रूप से आयात किया जा सकता है।
नमूना प्रदर्शन सत्रों के दौरान, सीएनसी बीम प्लेट धातु ड्रिलिंग, अंकन, and shearing machine effectively showcases its processing capabilities using standard H-beam samples (with varying flange widths and web thicknesses) as well as channel steel samples of different sizesइन प्रदर्शनों में दिखाए गए नमूने स्पष्ट रूप से मशीन की सटीक छेद की स्थिति प्राप्त करने की क्षमता को उजागर करते हैं, साफ-सुथरे धागे,और विशिष्ट मार्किंग पैटर्न जो व्यावहारिक अनुप्रयोग परिदृश्यों में इसकी उच्च सटीकता और विश्वसनीयता को पूरी तरह से प्रदर्शित करते हैं.
उच्च गति सीएनसी एच-बीम ड्रिलिंग, मार्किंग और कतरनी मशीन मुख्य रूप से इस्पात संरचना निर्माण संयंत्रों और पुल निर्माण परियोजनाओं में उपयोग की जाती है।यह फ्रेम और समर्थन प्रणालियों में इस्तेमाल एच बीम पर सटीक प्रसंस्करण करता हैपुल निर्माण में मशीन एच बीम पर उच्च परिशुद्धता ड्रिलिंग संचालन करती है,इस प्रकार पुलों की संरचनात्मक अखंडता में सुधार और दीर्घकालिक भार सहन करने की उनकी क्षमता सुनिश्चित करनाअपनी असाधारण परिचालन दक्षता के साथ, मशीन इन महत्वपूर्ण बुनियादी ढांचा क्षेत्रों को विश्वसनीय समर्थन प्रदान करती है, जिससे संबंधित परियोजनाओं की सुचारू प्रगति होती है।
