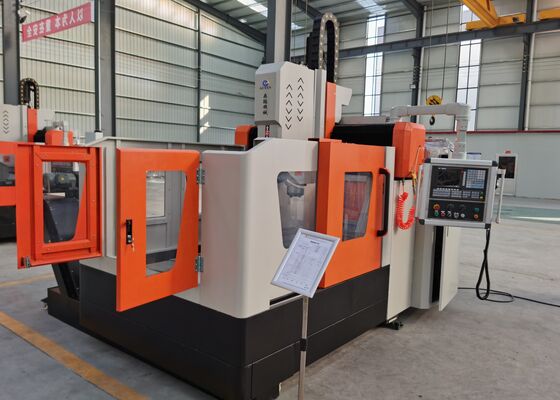

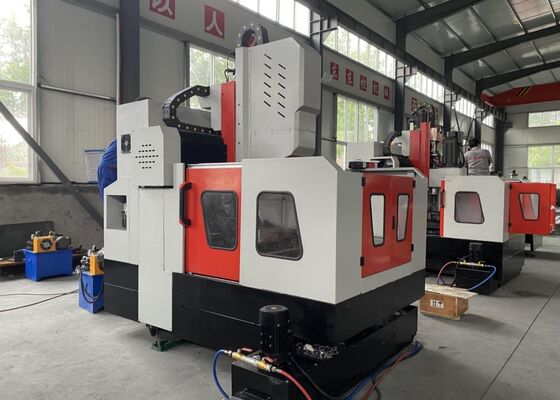

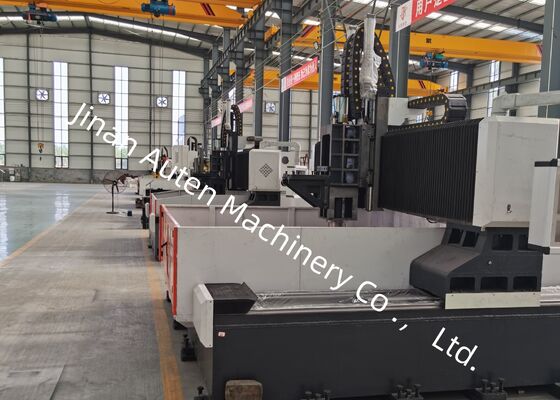

1200x1200mm वर्कपीस साइज़ सीएनसी गैन्ट्री फ्लैंज स्टील ड्रिलिंग मशीन 22KW मोटर पावर
उत्पाद परिचय
सीएनसी गैन्ट्री-प्रकार की ड्रिलिंग और मिलिंग मशीन विशेष रूप से प्लेट वर्कपीस और संरचनात्मक घटकों पर ड्रिलिंग, चैम्फरिंग, टैपिंग और मिलिंग संचालन करने के लिए डिज़ाइन की गई है। इसकी प्रसंस्करण क्षमताएं फ्लैंज, डिस्क, रिंग और फ्लैट प्लेट जैसी वस्तुओं तक फैली हुई हैं, जिनकी मोटाई पैरामीटर मशीन की निर्दिष्ट प्रभावी प्रसंस्करण सीमा के साथ सख्ती से संरेखित होते हैं। मशीन एकल-सामग्री और मिश्रित सामग्री घटकों पर थ्रू होल और ब्लाइंड होल दोनों की मशीनिंग का समर्थन करती है। पूरी मशीनिंग प्रक्रिया के दौरान पूरी तरह से डिजिटल नियंत्रण से लैस, यह संचालन में आसानी और बेहतर दक्षता की गारंटी देता है। यह मशीन स्वचालित उत्पादन के लिए पूरी तरह से उपयुक्त है, जो बहु-किस्म और बड़े पैमाने पर विनिर्माण वातावरण की आवश्यकताओं को पूरा करने के लिए उच्च-सटीकता परिणाम प्रदान करती है।
विनिर्देश:
| वर्कपीस साइज़ | LxW | 1200x1200 मिमी |
| गैन्ट्री ऊंचाई | 750 मिमी | |
| वर्कबेंच | टी-स्लॉट चौड़ाई | 18मिमी |
| ड्रिलिंग पावर हेड | मात्रा | 1 |
| स्पिंडल टेपर | BT50 | |
|
अधिकतम ड्रिलिंग व्यास (साधारण कार्बन स्टील) |
Φ60 मिमी | |
| टैपिंग व्यास | M3-M28 | |
| स्पिंडल गति | 30~3000 आर/मिनट | |
| सर्वो स्पिंडल मोटर पावर | 22kW | |
| स्पिंडल के निचले सिरे से वर्कटेबल तक की दूरी | 200-750मिमी | |
|
पावर हेड का पार्श्व आंदोलन(X अक्ष) |
अधिकतम क्षैतिज स्ट्रोक | 1200 मिमी |
| पार्श्व गति | 0~8 आर/मिनट | |
| पार्श्व गति के लिए सर्वो मोटर पावर | 2.4kW | |
| गैन्ट्री अनुदैर्ध्य गति (Y अक्ष) | अधिकतम फीड स्ट्रोक | 1200 मिमी |
| फीड गति | 0~8 मीटर/मिनट | |
| फीड सर्वो मोटर पावर | 2.4kW | |
| ऊर्ध्वाधर रैम फीड गति (Z अक्ष) | अधिकतम स्ट्रोक | 550 मिमी |
| गति | 0~8 मीटर/मिनट | |
| सर्वो मोटर पावर | 2.8kW (ब्रेक) | |
| तीन-अक्ष स्थिति सटीकता | X/Y/Z/A/B/C | ±0.015/1000मिमी |
| तीन-अक्ष दोहराव स्थिति सटीकता | X/Y/Z/A/B/C | ±0.01/1000मिमी |
| समग्र आकार | LxWxH | 4000x3800x2800 मिमी |
उत्पाद सुविधाएँ
1. ट्रांसमिशन सिस्टम
ताइवान से प्राप्त उच्च-सटीकता गाइड रेल और स्लाइडर, सुचारू संचालन सुनिश्चित करने के लिए विशेष रूप से डिज़ाइन किए गए हैं, जबकि उपकरण की भारी-भार क्षमता में काफी सुधार करते हैं। X-अक्ष और Z-अक्ष क्रमशः दो और चार रोलिंग लीनियर गाइड से लैस हैं, जो पार्श्व और अनुदैर्ध्य दोनों गतियों के लिए मार्गदर्शक और भार-वहन घटक के रूप में कार्य करते हैं। यह कॉन्फ़िगरेशन उच्च-गति ड्रिलिंग संचालन के लिए तकनीकी आवश्यकताओं को पूरी तरह से पूरा करता है। पावर ट्रांसमिशन के लिए, X-अक्ष और Z-अक्ष एसी सर्वो मोटर्स द्वारा संचालित होते हैं, जो सटीक रैखिक विस्थापन में घूर्णी गति को परिवर्तित करने के लिए परिशुद्धता बॉल स्क्रू को शक्ति प्रदान करते हैं।
Y-अक्ष दो हेवी-ड्यूटी रोलिंग लीनियर गाइड से सुसज्जित है, जिनमें से प्रत्येक में दो स्क्वायर रेल स्लाइडर हैं, जो Y-अक्ष स्लाइडिंग तंत्र बनाते हैं। यह डिज़ाइन न केवल गैन्ट्री फ्रेम की उच्च कठोरता और शक्ति आवश्यकताओं को पूरा करता है, बल्कि कम घर्षण गुणांक, उच्च-गति गति, उत्कृष्ट कंपन डंपिंग और विस्तारित सेवा जीवन जैसे कई तकनीकी लाभ भी प्रदान करता है। पावर ट्रांसमिशन के लिए, Y-अक्ष सर्वो मोटर सिंक्रोनस ड्राइव तकनीक का उपयोग करता है, जो सटीक सीएनसी मशीनिंग संचालन के लिए Y-अक्ष वर्कबेंच की सटीक पारस्परिक गति को सक्षम करते हुए बॉल स्क्रू को एक साथ चलाता है।
2. स्वचालित स्नेहन प्रणाली और सुरक्षा तंत्र:
यह मशीन ताइवान में निर्मित वॉल्यूमेट्रिक आंशिक-दबाव स्वचालित स्नेहन प्रणाली से सुसज्जित है, जो गाइड रेल, लीड स्क्रू और रैक जैसे गतिशील घटकों के लिए व्यापक, कोण-मुक्त स्नेहन सुनिश्चित करती है, जिससे मशीन के परिचालन जीवनकाल में काफी वृद्धि होती है। X-अक्ष और Y-अक्ष धूलरोधी कवर द्वारा संरक्षित हैं, जबकि संचालन के दौरान अतिरिक्त सुरक्षा प्रदान करने के लिए वर्कबेंच के चारों ओर वाटरप्रूफ स्प्लैश गार्ड स्थापित किए गए हैं।
3. केंद्रीय शीतलक वितरण प्रणाली:
यह मशीन एक मानक केंद्रीय शीतलक वितरण प्रणाली से सुसज्जित है। आंतरिक शीतलक परिसंचरण मशीनिंग के दौरान उपकरण से लोहे के चिप्स को चिपकने से कुशलतापूर्वक रोकता है, जिससे उपकरण का घिसाव कम होता है, उपकरण का जीवनकाल बढ़ता है, और वर्कपीस की सतह की फिनिशिंग में सुधार होता है। टूल टिप पर उच्च दबाव वाला शीतलक आउटलेट वर्कपीस की सतह और उच्च-गति रोटरी जॉइंट दोनों के लिए विश्वसनीय सुरक्षा प्रदान करता है, अशुद्धियों के कारण होने वाली रुकावटों को रोकता है और समग्र वर्कपीस गुणवत्ता और परिचालन दक्षता में सुधार करता है।
यह उच्च-प्रदर्शन सीएनसी गैन्ट्री-प्रकार का औद्योगिक उपकरण, प्लेट और शीट धातु ड्रिलिंग और मार्किंग संचालन के लिए डिज़ाइन किया गया है, जो प्लेट-जैसे घटकों और संरचनात्मक भागों की सटीक मशीनिंग के लिए सावधानीपूर्वक डिज़ाइन किया गया है। विशेष रूप से फ्लैंज, डिस्क, रिंग और फ्लैट प्लेट जैसे वर्कपीस को संसाधित करने के लिए अनुकूलित, यह एक प्रमुख विनिर्देश के लिए बनाया गया है कि इन वर्कपीस की मोटाई मशीन के पूर्वनिर्धारित प्रभावी मशीनिंग मापदंडों के साथ सख्ती से संरेखित होनी चाहिए।
स्टील संरचना निर्माण सुविधाओं में, यह उपकरण संरचनात्मक प्लेटों और कनेक्टिंग घटकों पर सटीक ड्रिलिंग और मिलिंग संचालन करता है, जो स्टील फ्रेमवर्क की स्थिर असेंबली के लिए एक विश्वसनीय आधार प्रदान करता है। पवन ऊर्जा उद्योग में, यह पवन टरबाइन टावरों और फ्लैंज के लिए उच्च-सटीकता मशीनिंग समाधान प्रदान करता है - महत्वपूर्ण प्रक्रियाएं जो यह सुनिश्चित करती हैं कि ये घटक कठोर पर्यावरणीय परिस्थितियों (जैसे, तेज हवाएं, तापमान भिन्नता) का सामना कर सकें। पुल निर्माण परियोजनाओं के लिए, उपकरण पुल गर्डर्स और सपोर्ट ब्रैकेट को संसाधित करता है, जो मजबूत और टिकाऊ कनेक्शन बनाने की सुविधा प्रदान करता है जो पुल के विस्तारित परिचालन जीवनकाल में गतिशील भार का सामना करने के लिए डिज़ाइन किए गए हैं।
