सीएनसी ड्रिलिंग, पंचिंग, कटिंग, मिलिंग, एंगल्स, बीम्स, प्लेट्स और फ्लैंगेस की मशीन बनाने के लिए चीन शीर्ष गुणवत्ता निर्माण!
नए करो, अच्छे करो!
|
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| स्थिति: | नया | अधिकतम। आकार की चौड़ाई x ऊंचाई: | 1250x600 मिमी |
|---|---|---|---|
| मिन। आकार की चौड़ाई x ऊंचाई: | 200 × 75 मिमी | अधिकतम बीम लंबाई: | 12000 मिमी |
| मुख्य धुरी: | 3 | मुख्य धुरी मॉडल: | BT40 |
| मोटर पावरर: | 3*11kw | स्पिंडल गति: | 200 ~ 3000 आर / मिनट |

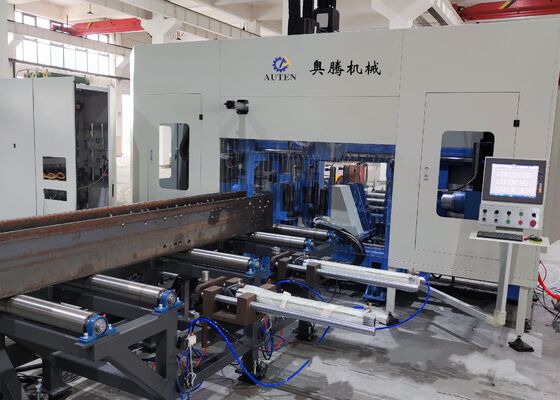

7 सीएनसी अक्ष उद्योग इस्पात सीएनसी धातु सीएनसी 3 डी एच आई बीम ड्रिलिंग कटर मशीन पीएलसी नियंत्रण
उत्पाद का परिचय:
यह मशीनिंग केंद्र विशेष रूप से एच-बीम पर ड्रिलिंग संचालन के लिए इंजीनियर किया गया है।यह उल्लेखनीय दक्षता के साथ workpieces पर ड्रिलिंग प्रक्रियाओं को करता हैउत्कृष्ट मशीनिंग परिशुद्धता और सहज परिचालन सुविधाओं की पेशकश करते हुए, यह उपकरण इस्पात संरचना उद्योग में एक महत्वपूर्ण उच्च प्रदर्शन समाधान के रूप में खड़ा है।यह व्यापक रूप से निर्माण इंजीनियरिंग जैसे महत्वपूर्ण क्षेत्रों में लागू होता है।, पुल अवसंरचना, टॉवर मास्ट उत्पादन और ग्रिड संरचना परियोजनाएं।
उत्पाद विन्यास की जानकारी:
| एच बीम पैरामीटर | अधिकतम आकार चौड़ाई x ऊंचाई | 1250x600 मिमी | |
| न्यूनतम आकार चौड़ाई x ऊंचाई | 200×75 मिमी | ||
| अधिकतम किरण की लंबाई | 12000 मिमी | ||
| मुख्य धुरी | Qty. | 3 | |
| मॉडल | बीटी40 | ||
| मोटर शक्ति | 3x11 किलोवाट | ||
| धुरी की गति | 200~3000 रु/मिनट | ||
| अधिकतम छेद व्यास | φ40 मिमी | ||
| मोटर शक्ति | फ़ीड सर्वो मोटर की शक्ति | 2x3 किलोवाट | |
| पोजिशनिंग सर्वो मोटर पावर | 2x3 किलोवाट | ||
| प्रसंस्करण सटीकता | छेद दूरी विचलन | 1 मीटर के भीतर दो छेद | ±0.5 |
| अनुमेय विचलन मूल्य छेद की दूरी के प्रत्येक अतिरिक्त 1 मीटर के लिए ±0.2 मिमी बढ़ जाता है, और अधिकतम ±2 मिमी से अधिक नहीं है | |||
| अंतिम मार्जिन विचलन | ±1.0 मिमी | ||
| हाइड्रोलिक प्रणाली | हाइड्रोलिक पंप दबाव | 7 एमपीए | |
| तेल पंप मोटर की शक्ति | 7 किलोवाट | ||
| विद्युत प्रणाली | नियंत्रण विधि | पीएलसी | |
| सीएनसी अक्षों की संख्या | 7 | ||
| कुल आकार (L x W x H) | 32000x6200x4000 | ||
उत्पाद की विशेषताएं

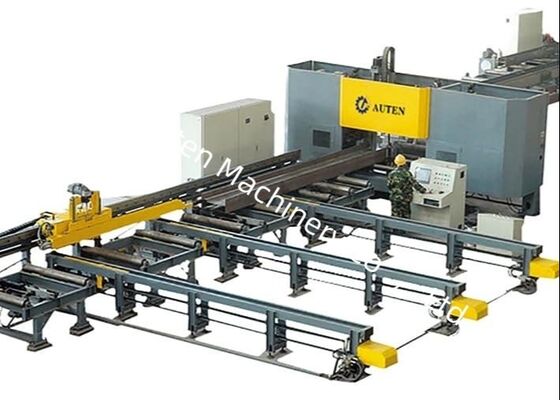

1इस 3 डी एच बीम ड्रिलिंग और काटने की मशीन मुख्य रूप से मुख्य मशीन शरीर, सीएनसी खिला प्रणाली, सामग्री कन्वेयर, विद्युत प्रणाली, हाइड्रोलिक प्रणाली, शीतलन प्रणाली से बना है,स्नेहन प्रणालीएक स्थिर बिस्तर संरचना और एक चलती workpiece सेटअप की विशेषता है, मशीन बड़े पैमाने पर एच बीम के प्रसंस्करण के लिए आदर्श रूप से उपयुक्त है।यह निरंतर उत्पादन संचालन का समर्थन करता है और अपने उच्च स्तर के स्वचालन से प्रतिष्ठित है.
2ड्रिलिंग मशीन के शरीर में बिस्तर, सीएनसी स्लाइडिंग टेबल असेंबली, समर्थन उपकरण, ऊपरी प्रेसिंग इकाइयां, साइड प्रेसिंग इकाइयां और डिटेक्शन सिस्टम शामिल हैं।सीएनसी स्लाइडिंग टेबल घटकों में निश्चित पक्ष शामिल हैंविशेष रूप से एच बीम ड्रिलिंग के लिए डिज़ाइन किए गए, स्लाइडिंग टेबल एसेम्ब्ली में एक स्लाइडिंग प्लेट, स्लाइडिंग टेबल बेस,धुरी का सिर, उच्च गति वाले यांत्रिक धुरी, उपकरण सिलेंडर, परिवर्तनीय आवृत्ति मोटर, सर्वो मोटर, रैखिक गाइड और लीड शिकंजा।
3. सीएनसी खिला प्रणाली ब्रैकेट, गियर, रैक, सर्वो मोटर्स, reducers, और manipulators से बना है।काम के टुकड़े के सटीक खिला और सटीक स्थिति को सक्षम.
4सामग्री कन्वेयर में एक इन-फीडिंग कन्वेयर और एक आउट-फीडिंग कन्वेयर दोनों शामिल हैं। इन-फीडिंग कन्वेयर में कन्वेयर ब्रैकेट, सपोर्ट रोलर्स और साइड-पुशिंग डिवाइस शामिल हैं,सभी विशेष रूप से प्रोफाइल वाले स्टील के रिक्त स्थानों के परिवहन के लिए डिज़ाइन किए गए हैं, Y-अक्ष की स्थिति प्राप्त करने के लिए, और सामग्री खिला प्रक्रिया को पूरा करने के लिए सीएनसी खिला प्रणाली के साथ मिलकर काम करते हैं।सामग्री चैनल ब्रैकेट और समर्थन रोलर्स से बना, तैयार काम के टुकड़ों के परिवहन के लिए समर्पित है।
5. शीतलन प्रणाली आंतरिक और बाहरी दोनों शीतलन विधियों का उपयोग करती है, जो बोरिंग होल को ठंडा करने के लिए तेल धुंध का उपयोग करती है। यह दृष्टिकोण कई फायदे प्रदान करता है, जिसमें शीतलक खपत में कमी शामिल है,जो लागत दक्षता को बढ़ावा देता है, पर्यावरणीय स्थिरता, और ड्रिल बिट पर कम से कम पहनें।
6हाइड्रोलिक प्रणाली ऊपरी प्रेसिंग डिवाइस, साइड प्रेसिंग डिवाइस, टूल सिलेंडर और अन्य संबंधित घटकों को शक्ति प्रदान करती है।
7वायवीय प्रणाली को मैनिपुलेटर, परीक्षण सिलेंडर और इसी तरह के उपकरणों को शक्ति प्रदान करने के लिए डिज़ाइन किया गया है।
8स्नेहन प्रणाली में केंद्रीकृत और मैन्युअल स्नेहन के तरीकों का संयोजन किया गया है।केंद्रीकृत स्नेहन मुख्य रूप से मुख्य रैखिक गाइड और लीड शिकंजा के समयबद्ध और सटीक स्नेहन के लिए प्रयोग किया जाता है.
9. मशीन उपकरण की नियंत्रण प्रणाली में एक मेजबान कंप्यूटर, पीएलसी और अन्य संबंधित घटक शामिल हैं। **प्रोग्रामिंग विधिः** प्रसंस्करण कार्यक्रम यूएसबी इंटरफेस या कीबोर्ड के माध्यम से सीएडी चित्र या प्रसंस्करण मापदंडों को इनपुट करके उत्पन्न होते हैंइन कार्यक्रमों को भाग संख्याओं के आधार पर किसी भी समय संग्रहीत, पुनर्प्राप्त, प्रदर्शित और प्रसारित किया जा सकता है।मशीन उपकरण न केवल व्यक्तिगत प्रसंस्करण मापदंडों के मैनुअल समायोजन और नियंत्रण की अनुमति देता है, लेकिन यह भी पूरे प्रसंस्करण अनुक्रम के लिए पूरी तरह से स्वचालित नियंत्रण का समर्थन करता है.

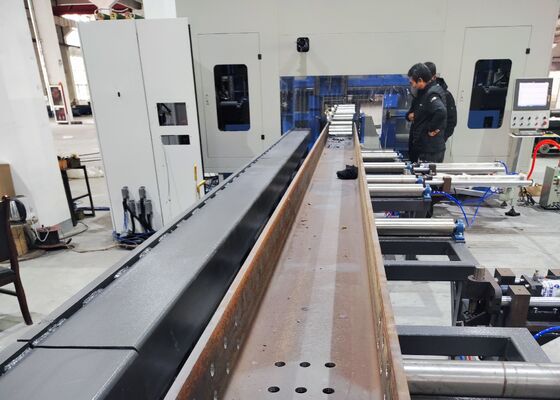

नमूना प्रदर्शन सत्रों के दौरान, सीएनसी बीम और शीट धातु ड्रिलिंग, अंकन, and shearing machine effectively showcases its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different sizesइन प्रदर्शनों में प्रस्तुत नमूने स्पष्ट रूप से उपकरण की सटीक छेद प्लेसमेंट, चिकनी टैप धागे, और अच्छी तरह से परिभाषित अंकन पैटर्न प्राप्त करने की क्षमता को उजागर करते हैं,इस प्रकार वास्तविक दुनिया के अनुप्रयोग परिदृश्यों में इसकी उच्च सटीकता और विश्वसनीयता का पूरी तरह से प्रदर्शन.
उच्च गति सीएनसी एच बीम ड्रिलिंग, मार्किंग और कतरनी मशीन मुख्य रूप से इस्पात संरचना विनिर्माण संयंत्रों और पुल निर्माण परियोजनाओं में उपयोग की जाती है। इस्पात संरचना कार्यशालाओं में,यह फ्रेम और समर्थन संरचनाओं में उपयोग किए जाने वाले एच बीम के लिए सटीक मशीनिंग प्रदान करता है, जिससे इस्पात संरचनाओं की स्थिर असेंबली के लिए एक मजबूत आधार सुनिश्चित होता है। पुल निर्माण में उपकरण एच-बीम पर उच्च परिशुद्धता ड्रिलिंग संचालन करता है,जो न केवल पुलों की संरचनात्मक अखंडता में सुधार करता है बल्कि उन्हें दीर्घकालिक भारों का प्रभावी ढंग से सामना करने में भी सक्षम बनाता हैअपवादात्मक परिचालन दक्षता के साथ, यह मशीन इन महत्वपूर्ण बुनियादी ढांचा क्षेत्रों के लिए विश्वसनीय समर्थन प्रदान करती है, जिससे संबंधित परियोजनाओं की निर्बाध प्रगति सुनिश्चित होती है।
