उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| स्थिति: | नया | अधिकतम। आकार की चौड़ाई x ऊंचाई: | 1250x600 मिमी |
|---|---|---|---|
| मिन। आकार की चौड़ाई x ऊंचाई: | 200 × 75 मिमी | अधिकतम बीम लंबाई: | 12000 मिमी |
| मुख्य धुरी: | 3 | मुख्य धुरी मॉडल: | BT40 |
| मोटर पावरर: | 3*11kw | स्पिंडल गति: | 200 ~ 3000 आर / मिनट |

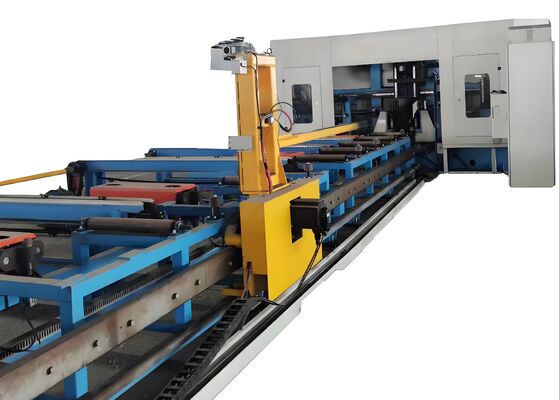

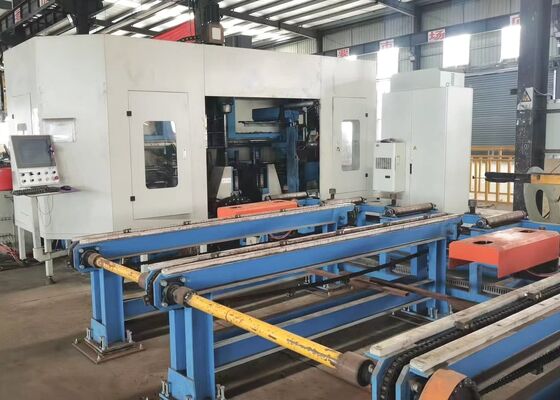

7 एमपीए हाइड्रोलिक पंप दबाव सीएनसी बीम ड्रिलिंग लाइन 2x3 केडब्ल्यू फीड सर्वो मोटर पावर
उत्पाद का परिचय:
यह मशीनिंग केंद्र विशेष रूप से एच-बीम पर ड्रिलिंग संचालन के लिए बनाया गया है।यह असाधारण दक्षता के साथ workpieces पर ड्रिलिंग कार्य करता हैउच्च मशीनिंग सटीकता और उपयोगकर्ता के अनुकूल संचालन प्रदान करते हुए, यह उपकरण इस्पात निर्माण उद्योग में एक आवश्यक उच्च-प्रदर्शन समाधान के रूप में कार्य करता है।इसका उपयोग निर्माण इंजीनियरिंग जैसे प्रमुख क्षेत्रों में किया जाता है।, पुल अवसंरचना, टॉवर मास्ट निर्माण और ग्रिड संरचना परियोजनाएं।
उत्पाद विन्यास की जानकारी:
| एच बीम पैरामीटर | अधिकतम आकार चौड़ाई x ऊंचाई | 1250x600 मिमी | |
| न्यूनतम आकार चौड़ाई x ऊंचाई | 200×75 मिमी | ||
| अधिकतम किरण की लंबाई | 12000 मिमी | ||
| मुख्य धुरी | Qty. | 3 | |
| मॉडल | बीटी40 | ||
| मोटर शक्ति | 3x11 किलोवाट | ||
| धुरी की गति | 200~3000 रु/मिनट | ||
| अधिकतम छेद व्यास | φ40 मिमी | ||
| मोटर शक्ति | फ़ीड सर्वो मोटर की शक्ति | 2x3 किलोवाट | |
| पोजिशनिंग सर्वो मोटर पावर | 2x3 किलोवाट | ||
| प्रसंस्करण सटीकता | छेद दूरी विचलन | 1 मीटर के भीतर दो छेद | ±0.5 |
| अनुमेय विचलन मूल्य छेद की दूरी के प्रत्येक अतिरिक्त 1 मीटर के लिए ±0.2 मिमी बढ़ जाता है, और अधिकतम ±2 मिमी से अधिक नहीं है | |||
| अंतिम मार्जिन विचलन | ±1.0 मिमी | ||
| हाइड्रोलिक प्रणाली | हाइड्रोलिक पंप दबाव | 7 एमपीए | |
| तेल पंप मोटर की शक्ति | 7 किलोवाट | ||
| विद्युत प्रणाली | नियंत्रण विधि | पीएलसी | |
| सीएनसी अक्षों की संख्या | 7 | ||
| कुल आकार (L x W x H) | 32000x6200x4000 | ||
उत्पाद की विशेषताएं
1यह 3 डी एच बीम ड्रिलिंग और काटने की मशीन मुख्य रूप से मुख्य मशीन फ्रेम, सीएनसी खिला प्रणाली, सामग्री कन्वेयर, विद्युत प्रणाली, हाइड्रोलिक प्रणाली, शीतलन प्रणाली से बना है,स्नेहन प्रणालीएक स्थिर बिस्तर डिजाइन और एक चलती workpiece व्यवस्था के साथ, मशीन बड़े एच बीम के प्रसंस्करण के लिए पूरी तरह से उपयुक्त है।यह निरंतर उत्पादन संचालन को सुविधाजनक बनाता है और अपने उच्च स्तर के स्वचालन के लिए प्रसिद्ध है.
2ड्रिलिंग मशीन संरचना में बिस्तर, सीएनसी स्लाइडिंग टेबल असेंबली, समर्थन तंत्र, ऊपरी प्रेसिंग इकाइयां, साइड प्रेसिंग इकाइयां और डिटेक्शन सिस्टम शामिल हैं।सीएनसी स्लाइडिंग टेबल विधानसभाओं में फिक्स्ड साइड शामिल हैविशेष रूप से एच बीम ड्रिलिंग अनुप्रयोगों के लिए डिज़ाइन किए गए, स्लाइडिंग टेबल घटकों में एक स्लाइडिंग प्लेट, स्लाइडिंग टेबल बेस,धुरी का सिर, उच्च गति वाले यांत्रिक धुरी, उपकरण सिलेंडर, परिवर्तनीय आवृत्ति मोटर, सर्वो मोटर, रैखिक गाइड और लीड शिकंजा।
3. सीएनसी खिला प्रणाली ब्रैकेट, गियर, रैक, सर्वो मोटर्स, reducers, और manipulators से बना है।सुनिश्चित करने के लिए सही खिला और सटीक स्थिति के काम टुकड़ा.
4सामग्री कन्वेयर में एक इन-फीड कन्वेयर और एक आउट-फीड कन्वेयर दोनों शामिल हैं। इन-फीड कन्वेयर में कन्वेयर ब्रैकेट, सपोर्ट रोलर्स और साइड-पुशिंग तंत्र शामिल हैं,सभी प्रोफाइल वाले स्टील के रिक्त स्थानों के परिवहन के लिए डिज़ाइन किए गए हैं, Y-अक्ष की स्थिति को प्राप्त करें, और सामग्री को खिलाने की प्रक्रिया को आसान बनाने के लिए सीएनसी फ़ीडिंग सिस्टम के साथ समन्वय में काम करें।सामग्री चैनल ब्रैकेट और समर्थन रोलर्स से बना, विशेष रूप से तैयार काम के टुकड़ों के परिवहन के लिए अभिप्रेत है।
5शीतलन प्रणाली में आंतरिक और बाहरी शीतलन तकनीक दोनों का उपयोग किया जाता है, जो बोरहोल को ठंडा करने के लिए तेल धुंध का उपयोग करती है। यह विधि कई लाभ प्रदान करती है, जिसमें शीतलक खपत में कमी शामिल है,जो लागत दक्षता को बढ़ाता है, पर्यावरणीय स्थिरता का समर्थन करता है, और ड्रिल बिट पर पहनने को कम करता है।
6हाइड्रोलिक प्रणाली ऊपरी प्रेसिंग यूनिट, साइड प्रेसिंग यूनिट, टूल सिलेंडर और अन्य संबंधित घटकों को शक्ति प्रदान करती है।
7वायवीय प्रणाली को मैनिपुलेटर, परीक्षण सिलेंडर और अन्य समान उपकरणों को शक्ति प्रदान करने के लिए डिज़ाइन किया गया है।
8स्नेहन प्रणाली में केंद्रीकृत और मैनुअल स्नेहन दोनों तरीके शामिल हैं।केंद्रीकृत स्नेहन मुख्य रूप से मुख्य रैखिक गाइड और लीड शिकंजा के समय पर और सटीक स्नेहन के लिए नियोजित है.
9. मशीन उपकरण की नियंत्रण प्रणाली एक मेजबान कंप्यूटर, पीएलसी और अन्य संबंधित घटकों से बनी होती है। प्रोग्रामिंग विधिःप्रसंस्करण कार्यक्रम एक यूएसबी इंटरफ़ेस या कीबोर्ड के माध्यम से सीएडी चित्र या प्रसंस्करण मापदंडों को इनपुट करके बनाए जाते हैंइन कार्यक्रमों को भाग संख्याओं का उपयोग करके किसी भी समय संग्रहीत, पुनर्प्राप्त, प्रदर्शित और प्रसारित किया जा सकता है।मशीन उपकरण व्यक्तिगत प्रसंस्करण मापदंडों के मैनुअल समायोजन और नियंत्रण को सुविधाजनक बनाता है जबकि पूरे प्रसंस्करण अनुक्रम के पूरी तरह से स्वचालित नियंत्रण का भी समर्थन करता है.
नमूना प्रदर्शन सत्रों के दौरान, सीएनसी बीम और शीट धातु ड्रिलिंग, अंकन, and shearing machine effectively illustrates its processing capabilities when handling standard H-beam samples—featuring various flange widths and web thicknesses—as well as channel steel samples of different dimensionsइन प्रदर्शनों में प्रस्तुत नमूने स्पष्ट रूप से उपकरण की सटीक छेद प्लेसमेंट, साफ टैप किए गए धागे और अच्छी तरह से परिभाषित मार्किंग पैटर्न प्राप्त करने की क्षमता को प्रदर्शित करते हैं।इस प्रकार व्यावहारिक अनुप्रयोग परिदृश्यों में इसकी असाधारण सटीकता और विश्वसनीयता को पूरी तरह से प्रदर्शित करना.
उच्च गति सीएनसी एच बीम ड्रिलिंग, मार्किंग और कतरनी मशीन मुख्य रूप से इस्पात संरचना निर्माण सुविधाओं और पुल निर्माण परियोजनाओं में नियोजित है।यह फ्रेम और समर्थन संरचनाओं में उपयोग किए जाने वाले एच बीमों का सटीक मशीनिंग सुनिश्चित करता हैपुल निर्माण में उपकरण एच बीम पर उच्च परिशुद्धता ड्रिलिंग संचालन करता है,पुलों की संरचनात्मक अखंडता में वृद्धि करना और उन्हें दीर्घकालिक भारों को प्रभावी ढंग से सहन करने में सक्षम बनानाअपनी उत्कृष्ट परिचालन दक्षता के साथ, यह मशीन इन महत्वपूर्ण बुनियादी ढांचा क्षेत्रों के लिए विश्वसनीय समर्थन प्रदान करती है, जिससे संबंधित परियोजनाओं की सुचारू प्रगति में सुविधा होती है।
