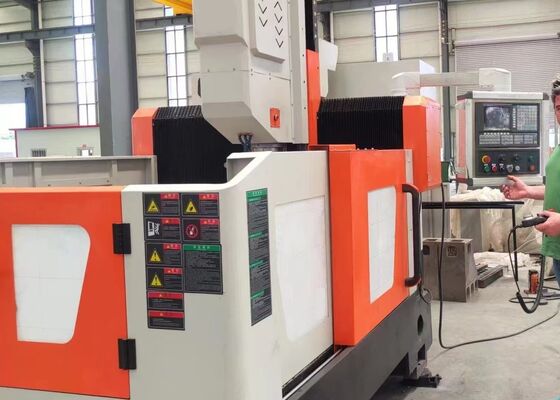

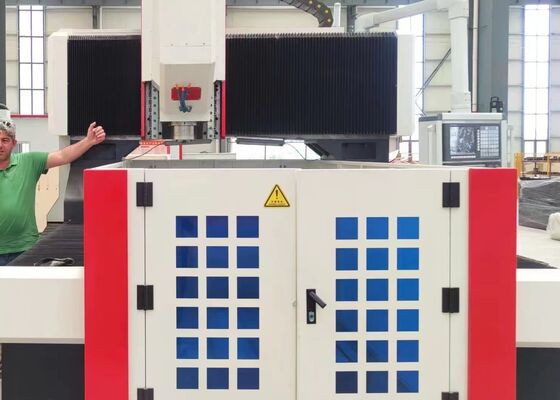

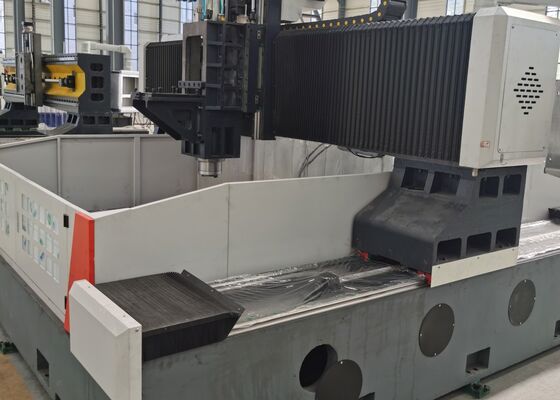

मल्टीफंक्शनल मेटलवर्किंग मशीन सीएनसी फ्लैंज ट्यूब प्लेट के लिए गहरी स्टील प्लेट ड्रिलिंग मशीन

मल्टी फंक्शनल मेटलवर्किंग मशीन सीएनसी डीप स्टील प्लेट ड्रिलिंग मशीन फॉर फ्लैंज ट्यूब प्लेट

उत्पाद परिचय

सीएनसी गैन्ट्री-टाइप ड्रिलिंग और मिलिंग मशीन को प्लेट वर्कपीस और स्ट्रक्चरल कंपोनेंट्स पर उच्च-सटीकता ड्रिलिंग, चैम्फरिंग, टैपिंग और मिलिंग ऑपरेशंस के लिए सावधानीपूर्वक डिज़ाइन किया गया है। यह मशीन की निर्दिष्ट प्रभावी प्रसंस्करण सीमा के भीतर फ्लैंज, डिस्क, रिंग और फ्लैट प्लेट सहित विभिन्न प्रकार की वस्तुओं को संसाधित करने में सक्षम है। मशीन एकल या मिश्रित सामग्री से बने घटकों पर थ्रू-होल और ब्लाइंड-होल मशीनिंग दोनों को समायोजित करती है। संपूर्ण मशीनिंग प्रक्रिया के दौरान पूरी तरह से एकीकृत डिजिटल नियंत्रण के साथ, यह सुचारू संचालन और असाधारण दक्षता सुनिश्चित करता है। यह मशीन स्वचालित उत्पादन के लिए आदर्श रूप से अनुकूल है, जो बड़े पैमाने पर, बहु-विविध विनिर्माण वातावरण की मांगों को पूरा करने के लिए उच्च-सटीकता परिणाम प्रदान करती है।

विनिर्देश:

उत्पाद सुविधाएँ

1. ट्रांसमिशन सिस्टम

ताइवान से आयातित उच्च-सटीकता गाइड रेल और स्लाइडर, सुचारू संचालन सुनिश्चित करने के लिए सावधानीपूर्वक इंजीनियर किए गए हैं, जबकि उपकरण की भारी भार वहन क्षमता को काफी बढ़ाते हैं। X-अक्ष और Z-अक्ष क्रमशः दो और चार रोलिंग लीनियर गाइड से सुसज्जित हैं, जो पार्श्व और अनुदैर्ध्य दोनों गतियों के लिए प्राथमिक मार्गदर्शक और भार-वहन तत्व के रूप में कार्य करते हैं। यह कॉन्फ़िगरेशन उच्च गति ड्रिलिंग संचालन के लिए तकनीकी आवश्यकताओं को पूरी तरह से संतुष्ट करता है। पावर ट्रांसमिशन के लिए, X-अक्ष और Z-अक्ष दोनों को एसी सर्वो मोटर्स द्वारा संचालित किया जाता है, जो रोटेशनल मोशन को अत्यधिक सटीक रैखिक विस्थापन में परिवर्तित करने के लिए परिशुद्धता बॉल स्क्रू को चलाते हैं।

Y-अक्ष में दो हेवी-ड्यूटी रोलिंग लीनियर गाइड हैं, जिनमें से प्रत्येक दो स्क्वायर रेल स्लाइडर से सुसज्जित है, जो सामूहिक रूप से Y-अक्ष स्लाइडिंग तंत्र बनाते हैं। यह डिज़ाइन न केवल गैन्ट्री फ्रेम की उच्च कठोरता और शक्ति आवश्यकताओं को पूरा करता है, बल्कि कम घर्षण गुणांक, उच्च गति गति, बेहतर कंपन डंपिंग और विस्तारित सेवा जीवन सहित कई तकनीकी लाभ भी प्रदान करता है। पावर ट्रांसमिशन के लिए, Y-अक्ष सर्वो मोटर्स के साथ सिंक्रोनस ड्राइव तकनीक का उपयोग करता है, जो सटीक सीएनसी मशीनिंग प्रदर्शन सुनिश्चित करने के लिए Y-अक्ष वर्कबेंच की सटीक पारस्परिक गति सुनिश्चित करते हुए बॉल स्क्रू को एक साथ चलाते हैं।

2. स्वचालित स्नेहन प्रणाली और सुरक्षा तंत्र

मशीन ताइवान में निर्मित वॉल्यूमेट्रिक पार्शियल-प्रेशर स्वचालित स्नेहन प्रणाली से सुसज्जित है, जो गाइड रेल, लीड स्क्रू और रैक जैसे गतिशील घटकों को पूर्ण-कोण स्नेहन प्रदान करती है, जिससे मशीन की सेवा जीवन काफी बढ़ जाती है। X-अक्ष और Y-अक्ष को डस्टप्रूफ कवर से ढका गया है, जबकि वर्कबेंच के चारों ओर वाटरप्रूफ स्प्लैश गार्ड लगाए गए हैं, जो संचालन के दौरान बढ़ी हुई सुरक्षा प्रदान करते हैं।

3. केंद्रीय शीतलक वितरण प्रणाली

यह मशीन एक मानक केंद्रीय शीतलक वितरण प्रणाली से सुसज्जित है। आंतरिक शीतलक परिसंचरण मशीनिंग के दौरान उपकरण पर धातु चिप्स के निर्माण को प्रभावी ढंग से रोकता है, उपकरण के घिसाव को कम करता है, उपकरण के जीवनकाल को बढ़ाता है, और वर्कपीस की सतह फिनिश में सुधार करता है। उपकरण टिप पर उच्च दबाव वाला शीतलक आउटलेट वर्कपीस की सतह और उच्च गति रोटरी संयुक्त दोनों के लिए विश्वसनीय सुरक्षा प्रदान करता है, दूषित पदार्थों के कारण होने वाली रुकावटों को रोकता है और समग्र वर्कपीस गुणवत्ता और परिचालन दक्षता में सुधार करता है।

यह उन्नत सीएनसी गैन्ट्री-टाइप औद्योगिक मशीन, विशेष रूप से प्लेट और शीट मेटल ड्रिलिंग और मार्किंग ऑपरेशंस के लिए इंजीनियर की गई है, जिसे प्लेट-जैसे घटकों और स्ट्रक्चरल तत्वों की उच्च-सटीकता मशीनिंग के लिए सावधानीपूर्वक डिज़ाइन किया गया है। फ्लैंज, डिस्क, रिंग और फ्लैट प्लेट जैसे वर्कपीस को संसाधित करने के लिए अनुकूलित, यह सुनिश्चित करता है कि इन वर्कपीस की मोटाई मशीन के पूर्वनिर्धारित प्रभावी मशीनिंग विनिर्देशों का सख्ती से अनुपालन करती है।

स्टील संरचना विनिर्माण संयंत्रों में, यह उपकरण स्ट्रक्चरल प्लेटों और कनेक्टिंग घटकों पर अत्यधिक सटीक ड्रिलिंग और मिलिंग संचालन करता है, जो स्टील फ्रेमवर्क की स्थिर असेंबली के लिए एक विश्वसनीय आधार प्रदान करता है। पवन ऊर्जा क्षेत्र के भीतर, यह पवन टरबाइन टावरों और फ्लैंज के लिए सटीक मशीनिंग समाधान प्रदान करता है - महत्वपूर्ण संचालन जो यह सुनिश्चित करते हैं कि ये घटक कठोर पर्यावरणीय परिस्थितियों, जैसे तेज हवाओं और तापमान में उतार-चढ़ाव का सामना कर सकें। पुल निर्माण में, उपकरण पुल गर्डर्स और सपोर्ट ब्रैकेट को संसाधित करता है, जिससे मजबूत, टिकाऊ कनेक्शन बनाए जा सकते हैं जो पुल के विस्तारित परिचालन जीवनकाल के दौरान गतिशील भार का सामना करने के लिए डिज़ाइन किए गए हैं।
