सीएनसी ड्रिलिंग, पंचिंग, कटिंग, मिलिंग, एंगल्स, बीम्स, प्लेट्स और फ्लैंगेस की मशीन बनाने के लिए चीन शीर्ष गुणवत्ता निर्माण!
नए करो, अच्छे करो!
|
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| स्थिति: | नया | अधिकतम। आकार की चौड़ाई x ऊंचाई: | 1250x600 मिमी |
|---|---|---|---|
| मिन। आकार की चौड़ाई x ऊंचाई: | 200 × 75 मिमी | अधिकतम बीम लंबाई: | 12000 मिमी |
| मुख्य धुरी: | 3 | मुख्य धुरी मॉडल: | BT40 |
| मोटर पावरर: | 3*11kw | स्पिंडल गति: | 200 ~ 3000 आर / मिनट |
| प्रमुखता देना: | सीएनसी एच बीम ड्रिलिंग मशीन,धातु के लिए 3डी बैंड आरी,वारंटी के साथ सीएनसी बीम कटिंग मशीन |
||

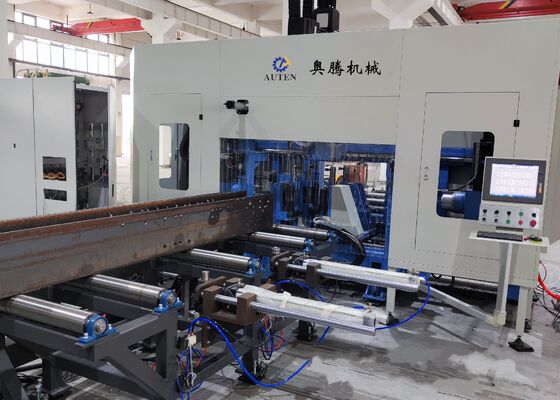

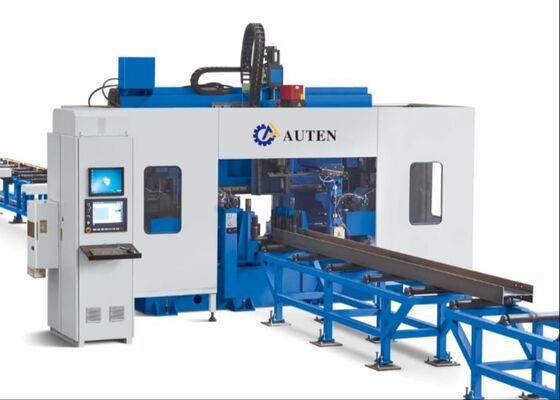

इंडस्ट्री सीएनसी 3डी एच बीम ड्रिलिंग कटिंग मशीन मेटल के लिए 3डी बैंड सॉ मशीन
उत्पाद परिचय:
BHD श्रृंखला मशीन 1250 मिमी चौड़ी और 600 मिमी ऊंची बीम के लिए एक ड्रिलिंग मशीन है। इस मशीन का उपयोग मुख्य रूप से एच-बीम, चैनल बीम, एंगल और रेक्टेंगुलर ट्यूब पर छेद संसाधित करने के लिए किया जाता है। तीन स्पिंडल की पोजिशनिंग, फीडिंग सभी सर्वो मोटर द्वारा संचालित होती है। यह रिड्यूसर द्वारा संचालित स्पिंडल, सर्वो मोटर फीडिंग, और सीएनसी कैरिज द्वारा इन-फीडिंग को अपनाता है; और यह निर्माण, पुल और अन्य उद्योगों में व्यापक रूप से उपयोग किया जाता है
उत्पाद कॉन्फ़िगरेशन जानकारी:
| एच बीम पैरामीटर | अधिकतम। आकार चौड़ाई x ऊंचाई | 1250x600mm | |
| न्यूनतम। आकार चौड़ाई x ऊंचाई | 200×75mm | ||
| अधिकतम। बीम लंबाई | 12000mm | ||
| मुख्य स्पिंडल | मात्रा। | 3 | |
| मॉडल | BT40 | ||
| मोटर पावर | 3x11 kW | ||
| स्पिंडल गति | 200～3000 आर/मिनट | ||
| अधिकतम। छेद व्यास | φ40 मिमी | ||
| मोटर पावर | फीड सर्वो मोटर पावर | 2x3 kW | |
| पोजिशनिंग सर्वो मोटर पावर | 2x3 kW | ||
| प्रसंस्करण सटीकता | छेद दूरी विचलन | 1 मीटर के भीतर दो छेद | ±0.5 |
| छेद दूरी के प्रत्येक अतिरिक्त 1 मीटर के लिए स्वीकार्य विचलन मान ±0.2 मिमी बढ़ जाता है, और अधिकतम ±2 मिमी से अधिक नहीं होता है | |||
| एंड मार्जिन विचलन | ±1.0 मिमी | ||
| हाइड्रोलिक सिस्टम | हाइड्रोलिक पंप दबाव | 7 MPa | |
| तेल पंप मोटर पावर | 7kW | ||
| इलेक्ट्रिकल सिस्टम | नियंत्रण विधि | पीएलसी | |
| सीएनसी अक्षों की संख्या | 7 | ||
| समग्र आकार (एल x डब्ल्यू x एच) | 32000x6200x4000 | ||
आवेदन:
इस मशीन का उपयोग मुख्य रूप से एच-बीम, चैनल स्टील और बॉक्स बीम की ड्रिलिंग के लिए किया जाता है, और स्टील फैब्रिकेशन बिल्डिंग, पुल, त्रि-आयामी गैरेज और अन्य उद्योगों में व्यापक रूप से उपयोग किया जाता है। 7-एक्सिस सीएनसी सेक्शन स्टील 3डी ड्रिलिंग मशीन दो ऊर्ध्वाधर दिशाओं, एक क्षैतिज दिशा और एक अनुदैर्ध्य दिशा में ड्रिलिंग पोजिशनिंग और तीन स्पिंडल की सर्वो फीडिंग का एहसास करने के लिए सात सर्वो मोटर को अपनाती है। 3 ड्रिलिंग सतहें हैं, प्रत्येक में 1 ड्रिलिंग स्पिंडल है, और प्रत्येक सतह पर 1 ड्रिलिंग स्पिंडल एक आवृत्ति रूपांतरण मोटर द्वारा संचालित होता है। ड्रिलिंग स्पिंडल एक सर्वो फीडिंग ड्रिलिंग स्पिंडल है। जब वर्कपीस का छेद व्यास 1 होता है, तो वर्कपीस के तीन तरफ के छेद मशीन से एक बार में गुजरने के बाद संसाधित किए जा सकते हैं, जिसमें उच्च दक्षता और उच्च छेद स्थिति सटीकता होती है। यह स्टील फैब्रिकेशन विनिर्माण उद्योग में गुणवत्ता सुनिश्चित करने के लिए एक अनिवार्य मशीन है।
सीएनसी बीम ड्रिलिंग लाइन की मुख्य विशेषताएं:
1. इनफीड कन्वेयर और फीडिंग कैरिज - तेज, विश्वसनीय और सटीक
2. ट्रांसवर्स कन्वेयर और लोडिंग सिस्टम का विकल्प - उच्च दक्षता
3. डिस्क मार्किंग यूनिट का विकल्प - 38 मार्किंग कैरेक्टर ऑटो चॉइस
4. ड्रिलिंग यूनिट - प्रत्येक स्पिंडल 520 मिमी के भीतर एक्स अक्ष पर स्वतंत्र रूप से चलने योग्य
5. मशीन बॉडी - मजबूत संरचना, उच्च कठोरता और उच्च स्थिरता
6. इलेक्ट्रिक सिस्टम - आसान प्रोग्रामिंग और संचालन, NC1, DXF DSTV CAM फ़ाइलें पढ़ें
7. हाइड्रोलिक यूनिट और कूलिंग सिस्टम - बीम के लिए हाइड्रोलिक क्लैंप और एयर कूलिंग सिस्टम / एयर कंडीशनर
8. हाइड्रोलिक स्टेशन पानी की शीतलन का चयन करता है
कोल्ड प्रोसेसिंग: एच बीम ड्रिलिंग मशीन का उपयोग स्टील प्रोफाइल कनेक्टिंग प्लेट होल ग्रुप ड्रिलिंग के लिए किया जाता है।
समग्र संरचना: बाहरी शाफ्ट सर्वो मोटर द्वारा संचालित होते हैं और समग्र संचालन सटीकता सुनिश्चित करने के लिए सटीक रैखिक गाइड द्वारा निर्देशित होते हैं।
फीड रोलर फ्रेम: यह मुख्य रूप से रोलर रैक के पांच सेट, अनपावर्ड रोलर्स और साइड पोजिशनिंग व्हील्स से बना है। सरल संरचना, सरल संचालन, उच्च फीडिंग सटीकता और उच्च दक्षता।
तैयार वर्कपीस स्टोरेज एरिया: वर्कपीस ड्रिलिंग यूनिट से फीड किया जाता है और फिर मोटर और चेन द्वारा संचालित पावर रोलर पर और फिर तैयार उत्पाद को चार ट्रॉली सेट द्वारा सीधे संग्रहीत किया जाता है।
ऑटो फीडिंग: इंटेलिजेंट क्लैंपिंग, श्रम की बचत। ट्रॉली ट्रैक सटीक गाइड रेल और रैक का उपयोग करता है, और फीडिंग स्थिर और सटीक है।
आसान संचालन: ऑनलाइन और ऑफलाइन प्रोग्रामिंग विधियां; यू डिस्क के माध्यम से बाहरी सूचना विनिमय; TEKLA त्रि-आयामी सॉफ्टवेयर DSTV फ़ाइलों का समर्थन करता है, सीधे प्रसंस्करण कार्यक्रम निर्यात करता है।
नमूना प्रदर्शन सत्रों के दौरान, सीएनसी बीम और शीट मेटल ड्रिलिंग, मार्किंग और शीयरिंग मशीन विभिन्न फ्लैंज चौड़ाई और वेब मोटाई की विशेषता वाले मानक एच-बीम नमूनों और विभिन्न आयामों के चैनल स्टील नमूनों को संभालते समय अपनी प्रसंस्करण क्षमताओं को प्रभावी ढंग से दर्शाती है। इन प्रदर्शनों में प्रस्तुत नमूने उपकरण की सटीक छेद प्लेसमेंट, साफ टैप किए गए थ्रेड्स और अच्छी तरह से परिभाषित मार्किंग पैटर्न प्राप्त करने की क्षमता को स्पष्ट रूप से प्रदर्शित करते हैं, जिससे व्यावहारिक अनुप्रयोग परिदृश्यों में इसकी असाधारण सटीकता और विश्वसनीयता का पूरी तरह से प्रदर्शन होता है।
इस मशीन का उपयोग मुख्य रूप से एच-बीम, चैनल बीम पर उच्च गति के साथ छेद संसाधित करने के लिए किया जाता है। यह स्पिंडल सर्वो मोटर को अपनाता है, सीएनसी सिस्टम द्वारा नियंत्रित होता है, और सीएनसी कैरिज द्वारा इन-फीडिंग, उच्च दक्षता और उच्च सटीकता; और यह निर्माण, पुल और अन्य उद्योगों में व्यापक रूप से उपयोग किया जाता है।
