उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| स्थिति: | नया | अधिकतम। आकार की चौड़ाई x ऊंचाई: | 1250x600 मिमी |
|---|---|---|---|
| मिन। आकार की चौड़ाई x ऊंचाई: | 200 × 75 मिमी | अधिकतम बीम लंबाई: | 12000 मिमी |
| मुख्य धुरी: | 3 | मुख्य धुरी मॉडल: | BT40 |
| मोटर पावरर: | 3*11kw | स्पिंडल गति: | 200 ~ 3000 आर / मिनट |
| प्रमुखता देना: | सीएनसी एच बीम ड्रिलिंग मशीन,पुल निर्माण की फ्रिलिंग मशीन,इंजीनियरिंग सीएनसी बीम ड्रिलिंग उपकरण |
||

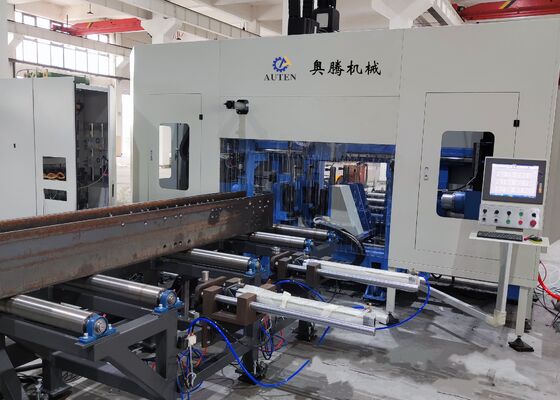

निर्माण इंजीनियरिंग सीएनसी एच बीम ड्रिलिंग और फ्रिलिंग मशीन ब्रिज इंजीनियरिंग
उत्पाद का परिचय:
बीएचडी श्रृंखला की मशीन एक ड्रिलिंग समाधान है जिसे 1250 मिमी चौड़ाई और 600 मिमी ऊंचाई तक के बीम के लिए डिज़ाइन किया गया है। इसका उपयोग मुख्य रूप से एच बीम, चैनल बीम,कोण, और आयताकार ट्यूबों. पोजिशनिंग और तीन spindles के खिला सभी servo motors द्वारा संचालित कर रहे हैं. यह एक reducer, servo मोटर आधारित खिला द्वारा संचालित एक spindle की विशेषता है,और सीएनसी गाड़ी आधारित इनफीडिंगइस मशीन का निर्माण, पुल निर्माण और अन्य संबंधित क्षेत्रों जैसे उद्योगों में व्यापक रूप से उपयोग किया जाता है।
उत्पाद विन्यास की जानकारी:
| एच बीम पैरामीटर | अधिकतम आकार चौड़ाई x ऊंचाई | 1250x600 मिमी | |
| न्यूनतम आकार चौड़ाई x ऊंचाई | 200×75 मिमी | ||
| अधिकतम किरण की लंबाई | 12000 मिमी | ||
| मुख्य धुरी | Qty. | 3 | |
| मॉडल | बीटी40 | ||
| मोटर शक्ति | 3x11 किलोवाट | ||
| धुरी की गति | 200~3000 रु/मिनट | ||
| अधिकतम छेद व्यास | φ40 मिमी | ||
| मोटर शक्ति | फ़ीड सर्वो मोटर की शक्ति | 2x3 किलोवाट | |
| पोजिशनिंग सर्वो मोटर पावर | 2x3 किलोवाट | ||
| प्रसंस्करण सटीकता | छेद दूरी विचलन | 1 मीटर के भीतर दो छेद | ±0.5 |
| अनुमेय विचलन मूल्य छेद की दूरी के प्रत्येक अतिरिक्त 1 मीटर के लिए ±0.2 मिमी बढ़ जाता है, और अधिकतम ±2 मिमी से अधिक नहीं है | |||
| अंतिम मार्जिन विचलन | ±1.0 मिमी | ||
| हाइड्रोलिक प्रणाली | हाइड्रोलिक पंप दबाव | 7 एमपीए | |
| तेल पंप मोटर की शक्ति | 7 किलोवाट | ||
| विद्युत प्रणाली | नियंत्रण विधि | पीएलसी | |
| सीएनसी अक्षों की संख्या | 7 | ||
| कुल आकार (L x W x H) | 32000x6200x4000 | ||
आवेदनः
यह मशीन मुख्य रूप से एच बीम, चैनल स्टील और बॉक्स बीम ड्रिलिंग के लिए उपयोग की जाती है, और व्यापक रूप से इस्पात निर्माण, निर्माण, पुलों,तीन आयामी पार्किंग गैरेज, और अधिक। 7-अक्ष सीएनसी अनुभाग स्टील 3 डी ड्रिलिंग मशीन दो ऊर्ध्वाधर दिशाओं में सटीक ड्रिलिंग स्थिति प्राप्त करने के लिए सात सर्वो मोटर्स का उपयोग करती है, एक क्षैतिज दिशा,और एक अनुदैर्ध्य दिशामशीन में तीन ड्रिलिंग सतहें हैं, जिनमें से प्रत्येक एक ड्रिलिंग स्पिंडल से लैस है।प्रत्येक ड्रिलिंग धुरी एक आवृत्ति रूपांतरण मोटर द्वारा संचालित है, और स्पिंडल सर्वो-नियंत्रित फ़ीडिंग प्रदान करते हैं। 1 के छेद व्यास के साथ, मशीन एक ही पास में वर्कपीस के तीनों पक्षों पर छेद का प्रसंस्करण करती है,उच्च दक्षता और सटीक छेद की स्थिति सुनिश्चित करनायह मशीन इस्पात विनिर्माण उद्योग में गुणवत्ता मानकों को बनाए रखने के लिए आवश्यक है।
सीएनसी बीम ड्रिलिंग लाइन की मुख्य विशेषताएंः
1. इनफ्यूड कन्वेयर और फीडिंग कैरिज ️ तेज, विश्वसनीय और सटीक
2वैकल्पिक अनुप्रस्थ कन्वेयर और लोडिंग प्रणाली ¥ उच्च दक्षता
3. वैकल्पिक डिस्क मार्किंग यूनिट स्वचालित रूप से 38 मार्किंग वर्णों का चयन करता है
4. ड्रिलिंग यूनिट प्रत्येक धुरी 520 मिमी के भीतर X-अक्ष के साथ स्वतंत्र रूप से स्थानांतरित कर सकते हैं
5मशीन का शरीर मजबूत संरचना, उच्च कठोरता और उत्कृष्ट स्थिरता
6विद्युत प्रणाली ️ उपयोगकर्ता के अनुकूल प्रोग्रामिंग और संचालन, NC1, DXF, और DSTV CAM फ़ाइलों के साथ संगत
7हाइड्रोलिक यूनिट और शीतलन प्रणाली बीम के लिए हाइड्रोलिक क्लैंपिंग और एयर-कूल्ड सिस्टम / एयर कंडीशनिंग

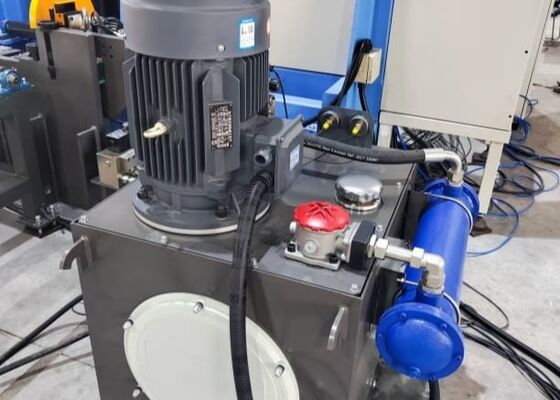

8. हाइड्रोलिक स्टेशन पानी शीतलन प्रणाली से सुसज्जित
ठंडी प्रक्रिया: एच-बीम ड्रिलिंग मशीन का उपयोग स्टील प्रोफाइल कनेक्टिंग प्लेटों पर छेद पैटर्न ड्रिल करने के लिए किया जाता है।
समग्र संरचनाः बाहरी शाफ्टों को सर्वो मोटर्स द्वारा संचालित किया जाता है और उच्च परिशुद्धता वाले रैखिक गाइडों द्वारा निर्देशित किया जाता है, जो समग्र परिचालन सटीकता सुनिश्चित करता है।
फ़ीड रोलर फ्रेम: रोलर रैक, बिना पावर वाले रोलर्स और साइड पोजिशनिंग व्हील्स के पांच सेटों से मिलकर, फ़ीड रोलर फ्रेम में एक सरल संरचना, आसान संचालन, उच्च फ़ीडिंग सटीकता,और उत्कृष्ट दक्षता.
तैयार वर्कपीस स्टोरेज एरियाः वर्कपीस को ड्रिलिंग यूनिट से खिलाया जाता है और मोटर चालित पावर रोलर सिस्टम द्वारा एक चेन के साथ पहुंचाया जाता है।फिर तैयार उत्पाद को सीधे चार सेट ट्रॉलियों का उपयोग करके संग्रहीत किया जाता है.
ऑटो फ़ीडिंगः बुद्धिमान क्लैंपिंग सिस्टम मैनुअल श्रम को कम करता है। ट्रॉली ट्रैक सटीक गाइड रेल और रैक से लैस है, जो स्थिर और सटीक फ़ीडिंग सुनिश्चित करता है।
आसान ऑपरेशन: सिस्टम ऑनलाइन और ऑफलाइन प्रोग्रामिंग दोनों तरीकों का समर्थन करता है। बाहरी जानकारी का आदान-प्रदान यूएसबी ड्राइव के माध्यम से किया जा सकता है। यह टेकला 3 डी सॉफ्टवेयर और डीएसटीवी फ़ाइलों के साथ संगत है,प्रसंस्करण कार्यक्रमों के प्रत्यक्ष निर्यात की अनुमति देने वाला.
नमूना प्रदर्शन सत्रों के दौरान, सीएनसी बीम और शीट धातु ड्रिलिंग, अंकन,और कतरनी मशीन प्रभावी ढंग से विभिन्न flange चौड़ाई और वेब मोटाई के साथ मानक एच बीम नमूनों को संभालने पर अपनी प्रसंस्करण क्षमताओं को उजागर करता है, साथ ही विभिन्न आकारों के चैनल स्टील के नमूने। इन प्रदर्शनों में प्रदर्शित नमूने स्पष्ट रूप से मशीन की सटीक छेद की स्थिति प्राप्त करने की क्षमता को दर्शाते हैं,साफ-सुथरे धागे, और स्पष्ट, सटीक मार्किंग पैटर्न, जिससे वास्तविक दुनिया के अनुप्रयोगों में इसकी उत्कृष्ट सटीकता और विश्वसनीयता पूरी तरह से प्रदर्शित होती है।
यह मशीन मुख्य रूप से एच-बीम और चैनल बीम पर उच्च गति वाले छेद प्रसंस्करण के लिए उपयोग की जाती है। इसमें एक सर्वो मोटर द्वारा संचालित एक धुरी है, जिसे एक सीएनसी प्रणाली द्वारा नियंत्रित किया जाता है,एक सीएनसी गाड़ी द्वारा प्रबंधित इन-फीडिंग के साथ, उच्च दक्षता और सटीकता दोनों सुनिश्चित करता है। यह व्यापक रूप से निर्माण, पुल निर्माण और अन्य संबंधित क्षेत्रों जैसे उद्योगों में उपयोग किया जाता है।
