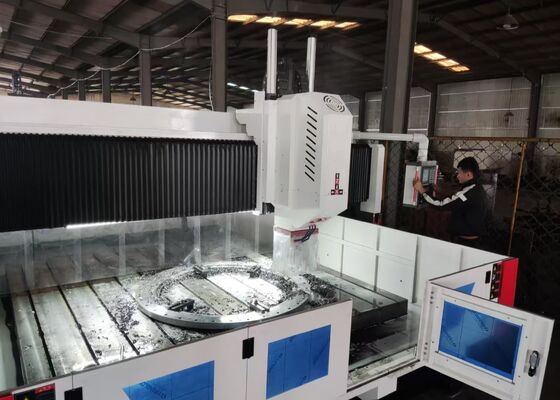

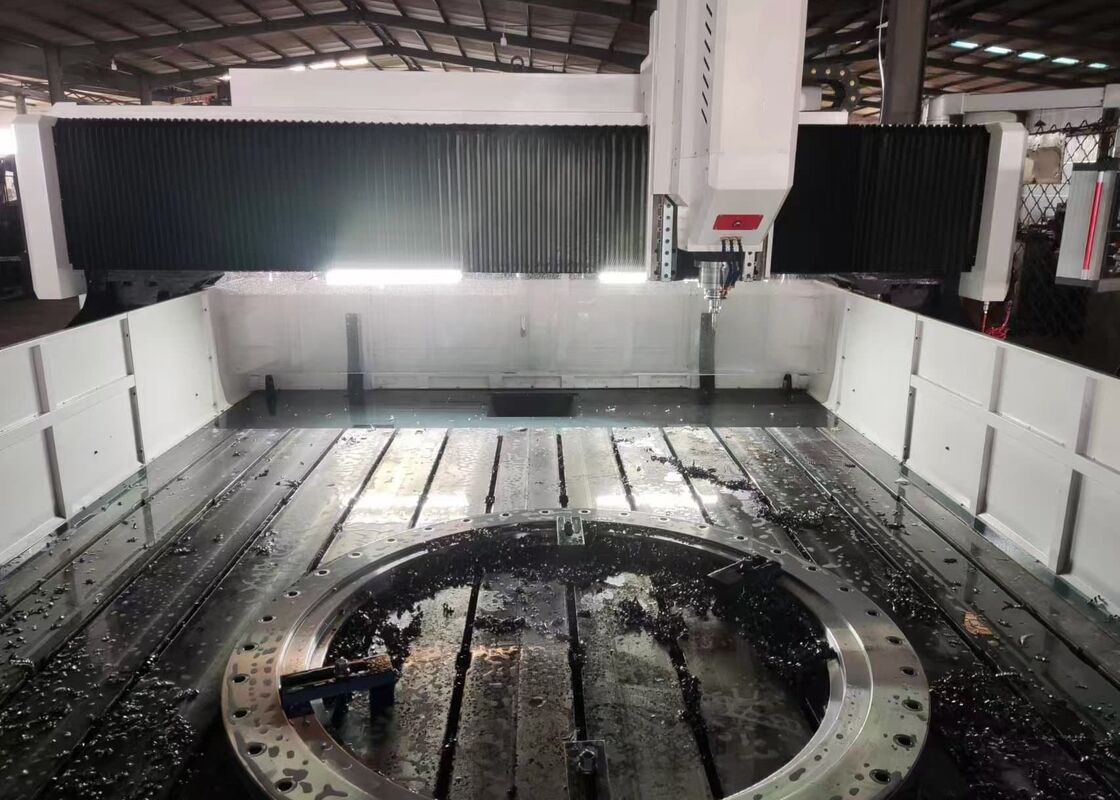

एंकर प्लेट ड्रिलिंग मशीन सीएनसी प्लेट प्रसंस्करण मशीन रिंग प्लेट ड्रिलिंग मशीन

एंकर प्लेट ड्रिलिंग मशीन सीएनसी प्लेट प्रोसेसिंग मशीन रिंग प्लेट ड्रिलिंग मशीन

उत्पाद परिचय:

यह उपकरण प्लेट और संरचनात्मक घटकों की ड्रिलिंग, चैम्फरिंग, टैपिंग और मिलिंग के लिए इंजीनियर किया गया है। इसका मुख्य रूप से फ्लैंज, डिस्क, रिंग और प्लेट जैसे वर्कपीस पर उच्च दक्षता वाली ड्रिलिंग संचालन के लिए उपयोग किया जाता है, जो प्रसंस्करण के लिए प्रभावी मोटाई सीमा के भीतर होते हैं। सिंगल-मटेरियल और कंपोजिट मटेरियल पर थ्रू होल और ब्लाइंड होल दोनों को ड्रिल किया जा सकता है। मशीनिंग प्रक्रिया डिजिटल रूप से नियंत्रित होती है, जिससे संचालन में आसानी होती है। सिस्टम स्वचालन का समर्थन करता है, उच्च परिशुद्धता सुनिश्चित करता है, और उत्पादों की एक विस्तृत विविधता और बड़े पैमाने पर उत्पादन को संभालने के लिए अच्छी तरह से अनुकूल है।

विनिर्देश:

उपकरण संरचना:

मशीन बेस कास्ट सामग्री से बना है और मुख्य रूप से वर्कटेबल, मूवेबल गैन्ट्री, स्लाइडिंग सैडल, ड्रिलिंग और मिलिंग पावर हेड, स्वचालित स्नेहन प्रणाली, सुरक्षात्मक बाड़े, परिसंचारी शीतलन प्रणाली, डिजिटल नियंत्रण इकाई, विद्युत प्रणाली और अन्य अभिन्न घटकों से बना है। यह समर्थन और मार्गदर्शन के लिए रोलिंग हार्ड रेल जोड़े के साथ फिट है, साथ ही ड्राइव गति के लिए परिशुद्धता लीड स्क्रू जोड़े के साथ। मशीन टूल अपनी उच्च स्थिति सटीकता और स्थिति में असाधारण दोहराव के लिए प्रतिष्ठित है।

उत्पाद सुविधाएँ

1. मशीन बेड और वर्कबेंच:

मशीन बेड कास्ट सामग्री से बना है और दो खंडों से बना है। मशीनिंग से पहले इसे उच्च तापमान एनीलिंग प्रक्रिया से गुजरना पड़ता है, उसके बाद अर्ध-फिनिशिंग के बाद द्वितीयक तनाव-राहत एनीलिंग उपचार होता है, और अंतिम मशीनिंग के साथ समाप्त होता है। यह बहु-चरणीय प्रक्रिया मशीन की सटीकता की दीर्घकालिक स्थिरता सुनिश्चित करती है। वर्कबेंच ग्रे आयरन (HT250) से बना एक सिंगल-पीस कास्टिंग है, जिसे द्वितीयक एनीलिंग और एजिंग उपचार से गुजरना पड़ता है। ये प्रक्रियाएं गतिशील और स्थिर कठोरता दोनों को बढ़ाती हैं, जिससे विरूपण को प्रभावी ढंग से रोका जा सके। वर्क सतह को टी-स्लॉट की एक श्रृंखला से सुसज्जित किया गया है, जिसे वर्कपीस को सुरक्षित रूप से क्लैंप करने के लिए एक सावधानीपूर्वक डिज़ाइन किए गए लेआउट में व्यवस्थित किया गया है।

बिस्तर के आधार के दोनों किनारों पर दो उच्च-परिशुद्धता रैखिक गाइड स्थापित किए गए हैं, जो गाइड रेल पर लोड के समान वितरण को सुनिश्चित करते हैं। यह विन्यास मशीन की कठोरता, तन्यता ताकत और संपीड़न शक्ति को काफी बढ़ाता है। ड्राइव सिस्टम को एक एसी सर्वो मोटर द्वारा संचालित किया जाता है, जो एक परिशुद्धता बॉल स्क्रू जोड़ी के साथ जुड़ा हुआ है, जो Y-अक्ष के साथ गैन्ट्री की गति को चलाता है। समायोज्य बोल्ट बिस्तर के नीचे रणनीतिक रूप से स्थित हैं, जिससे वर्कबेंच के सटीक लेवलिंग समायोजन की अनुमति मिलती है।

2. मूवेबल गैन्ट्री:

मूवेबल गैन्ट्री ग्रे आयरन (HT250) से बना है और इसके सामने की तरफ दो उच्च-क्षमता वाली रैखिक गाइड रेल से सुसज्जित है। एक परिशुद्धता बॉल स्क्रू जोड़ी, एक सर्वो मोटर द्वारा संचालित, X-अक्ष के साथ पावर हेड स्लाइड प्लेट की गति को सक्षम बनाता है। ड्रिलिंग पावर हेड इस स्लाइड प्लेट पर लगे होते हैं। गैन्ट्री की गति बॉल स्क्रू पर बॉल नट के घूमने से सुगम होती है, जिसे परिशुद्धता कपलिंग के माध्यम से सर्वो मोटर द्वारा संचालित किया जाता है।

3. मूवेबल सैडल:

मूवेबल स्लाइडिंग सैडल एक परिशुद्धता कास्ट आयरन घटक है, जो दो उच्च-क्षमता वाले सीएनसी रैखिक स्लाइड टेबल, एक परिशुद्धता बॉल स्क्रू जोड़ी, और सर्वो मोटर से जुड़े एक उच्च-परिशुद्धता प्लैनेटरी रिड्यूसर से सुसज्जित है। इसके अतिरिक्त, सैडल में एक नाइट्रोजन गैस बैलेंस सिलेंडर होता है, जो पावर हेड के वजन को संतुलित करता है, जिससे स्क्रू पर लोड कम होता है और इसकी सेवा जीवन का विस्तार होता है। यह प्रणाली Z-अक्ष के साथ ड्रिलिंग पावर हेड की गति को चलाती है, जिससे तेज दृष्टिकोण, वर्क फीड, रैपिड रिट्रैक्शन और स्टॉप जैसे कार्य सक्षम होते हैं। यह परिचालन दक्षता बढ़ाने के लिए स्वचालित चिप हटाने, चिप इजेक्शन और पॉज़ फ़ंक्शन भी शामिल करता है।

.

यह उन्नत सीएनसी गैन्ट्री प्रणाली विशेष रूप से प्लेट और शीट धातु घटकों की उच्च दक्षता वाली ड्रिलिंग और मार्किंग के लिए इंजीनियर की गई है। इसे प्लेट-जैसे वर्कपीस और संरचनात्मक असेंबली की सटीक प्रसंस्करण प्रदान करने के लिए सावधानीपूर्वक डिज़ाइन किया गया है, जिससे यह फ्लैंज, डिस्क, रिंग-आकार के घटकों, फ्लैट प्लेटों और इसी तरह की वस्तुओं की मशीनिंग के लिए अच्छी तरह से अनुकूल है। एक प्रमुख परिचालन आवश्यकता यह है कि वर्कपीस की मोटाई मशीन की निर्दिष्ट प्रभावी मशीनिंग सीमा के भीतर होनी चाहिए।

स्टील संरचना निर्माण संयंत्रों में, यह उपकरण संरचनात्मक प्लेटों और कनेक्शन घटकों पर उच्च-परिशुद्धता ड्रिलिंग और मिलिंग संचालन करता है, जिससे स्टील फ्रेमवर्क की विश्वसनीय असेंबली के लिए एक ठोस आधार मिलता है। पवन ऊर्जा उद्योग में, यह पवन टरबाइन टावरों और फ्लैंज के लिए उन्नत, उच्च-सटीकता मशीनिंग क्षमताएं प्रदान करता है, यह सुनिश्चित करता है कि ये घटक कठोर पर्यावरणीय परिस्थितियों, जैसे अत्यधिक हवाओं और तापमान में उतार-चढ़ाव का सामना करने के लिए इंजीनियर किए गए हैं। पुल निर्माण के लिए, उपकरण पुल गर्डर्स और सपोर्ट ब्रैकेट को संसाधित करता है, जिससे स्थिर, टिकाऊ कनेक्शन बनाने में सक्षम होता है जो पुल के विस्तारित सेवा जीवन के दौरान गतिशील भार का सामना कर सकते हैं।
