सीएनसी ड्रिलिंग, पंचिंग, कटिंग, मिलिंग, एंगल्स, बीम्स, प्लेट्स और फ्लैंगेस की मशीन बनाने के लिए चीन शीर्ष गुणवत्ता निर्माण!
नए करो, अच्छे करो!
|
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| स्थिति: | नया | अधिकतम। आकार की चौड़ाई x ऊंचाई: | 1250x600 मिमी |
|---|---|---|---|
| मिन। आकार की चौड़ाई x ऊंचाई: | 200 × 75 मिमी | अधिकतम बीम लंबाई: | 12000 मिमी |
| मुख्य धुरी: | 3 | मुख्य धुरी मॉडल: | BT40 |
| मोटर पावरर: | 3*11kw | स्पिंडल गति: | 200 ~ 3000 आर / मिनट |
| प्रमुखता देना: | 3डी सीएनसी एच बीम ड्रिलिंग मशीन,ट्रांसमिशन टावरों के लिए सीएनसी बीम ड्रिलिंग मशीन,वारंटी के साथ एच बीम ड्रिलिंग मशीन |
||

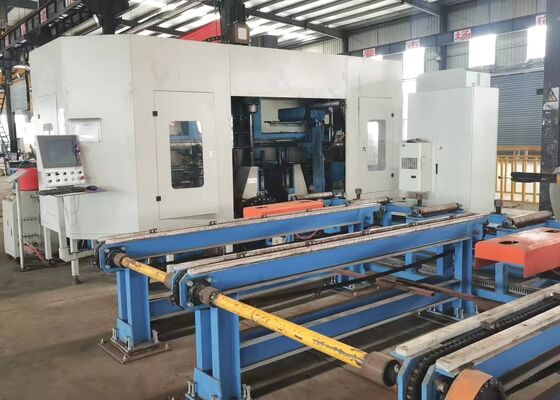

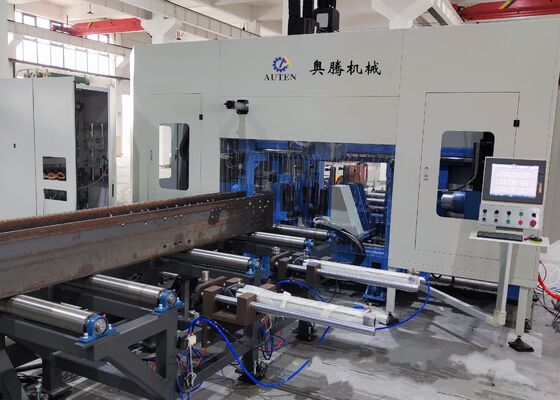

ब्रिज इंजीनियरिंग 3 डी सीएनसी एच बीम ड्रिलिंग मशीन ट्रांसमिशन टॉवर निर्माण
उत्पाद का परिचय:
बीएचडी श्रृंखला की मशीन एक विशेष ड्रिलिंग समाधान है जिसे 1250 मिमी तक की चौड़ाई और 600 मिमी तक की ऊंचाई वाले बीम के लिए डिज़ाइन किया गया है। इसका उपयोग मुख्य रूप से एच बीम पर छेद प्रसंस्करण के लिए किया जाता है,चैनल बीम, कोण, और आयताकार ट्यूबों। तीन spindles की स्थिति और खिला पूरी तरह से servo motors द्वारा संचालित कर रहे हैं। मशीन एक गियरबॉक्स द्वारा संचालित एक spindle शामिल है,सर्वो मोटर चालित भोजनइस उपकरण का निर्माण, पुल निर्माण और अन्य संबंधित क्षेत्रों जैसे उद्योगों में व्यापक रूप से उपयोग किया जाता है।
उत्पाद विन्यास की जानकारी:
| एच बीम पैरामीटर | अधिकतम आकार चौड़ाई x ऊंचाई | 1250x600 मिमी | |
| न्यूनतम आकार चौड़ाई x ऊंचाई | 200×75 मिमी | ||
| अधिकतम किरण की लंबाई | 12000 मिमी | ||
| मुख्य धुरी | Qty. | 3 | |
| मॉडल | बीटी40 | ||
| मोटर शक्ति | 3x11 किलोवाट | ||
| धुरी की गति | 200~3000 रु/मिनट | ||
| अधिकतम छेद व्यास | φ40 मिमी | ||
| मोटर शक्ति | फ़ीड सर्वो मोटर की शक्ति | 2x3 किलोवाट | |
| पोजिशनिंग सर्वो मोटर पावर | 2x3 किलोवाट | ||
| प्रसंस्करण सटीकता | छेद दूरी विचलन | 1 मीटर के भीतर दो छेद | ±0.5 |
| अनुमेय विचलन मूल्य छेद की दूरी के प्रत्येक अतिरिक्त 1 मीटर के लिए ±0.2 मिमी बढ़ जाता है, और अधिकतम ±2 मिमी से अधिक नहीं है | |||
| अंतिम मार्जिन विचलन | ±1.0 मिमी | ||
| हाइड्रोलिक प्रणाली | हाइड्रोलिक पंप दबाव | 7 एमपीए | |
| तेल पंप मोटर की शक्ति | 7 किलोवाट | ||
| विद्युत प्रणाली | नियंत्रण विधि | पीएलसी | |
| सीएनसी अक्षों की संख्या | 7 | ||
| कुल आकार (L x W x H) | 32000x6200x4000 | ||
आवेदनः
यह मशीन मुख्य रूप से एच बीम, चैनल स्टील और बॉक्स बीम ड्रिलिंग के लिए डिज़ाइन की गई है, और इसका व्यापक रूप से इस्पात निर्माण, निर्माण, पुल निर्माण,तीन आयामी पार्किंग संरचनाएं, और अधिक. 7-अक्ष सीएनसी अनुभाग स्टील 3 डी ड्रिलिंग मशीन दो ऊर्ध्वाधर अक्षों में सटीक स्थिति प्राप्त करने के लिए सात सर्वो मोटर्स का उपयोग करता है, एक क्षैतिज अक्ष और एक अनुदैर्ध्य अक्ष,तीन धुरी के लिए servo-संचालित खिला के साथमशीन तीन ड्रिलिंग सतहों से लैस है, जिनमें से प्रत्येक में एक समर्पित ड्रिलिंग स्पिंडल है। प्रत्येक स्पिंडल एक आवृत्ति नियंत्रित मोटर द्वारा संचालित होता है,सर्वो-नियंत्रित खिला के साथ इष्टतम प्रदर्शन के लिए1 के व्यास के छेद को संसाधित करने में सक्षम, मशीन एक ही ऑपरेशन में वर्कपीस के सभी तीन पक्षों को ड्रिल करती है, जिससे उच्च दक्षता और छेद की सटीक स्थिति सुनिश्चित होती है।यह मशीन इस्पात निर्माण और विनिर्माण क्षेत्रों में गुणवत्ता मानकों को बनाए रखने में महत्वपूर्ण भूमिका निभाती है.
सीएनसी बीम ड्रिलिंग लाइन की मुख्य विशेषताएंः
1. इनफ्यूज कन्वेयर और फीडिंग कैरिज ️ तेज, विश्वसनीय और सटीक
2वैकल्पिक अनुप्रस्थ कन्वेयर और लोडिंग प्रणाली ∙ परिचालन दक्षता में सुधार
3. वैकल्पिक डिस्क मार्किंग यूनिट स्वचालित रूप से 38 मार्किंग वर्णों का चयन करता है
4. ड्रिलिंग यूनिट प्रत्येक धुरी 520 मिमी के भीतर स्वतंत्र रूप से एक्स-अक्ष के साथ आगे बढ़ सकता है
5. मशीन फ्रेम ️ मजबूत निर्माण, उत्कृष्ट कठोरता और असाधारण स्थिरता
6विद्युत प्रणाली ️ सहज प्रोग्रामिंग और संचालन, NC1, DXF, और DSTV CAM फ़ाइल स्वरूपों के साथ संगत
7हाइड्रोलिक यूनिट और शीतलन प्रणाली बीम के लिए हाइड्रोलिक क्लैंपिंग और एयर-कूल्ड/एयर कंडीशनिंग सिस्टम
8. हाइड्रोलिक स्टेशन एक जल शीतलन प्रणाली के साथ एकीकृत
शीत प्रसंस्करणः एच बीम ड्रिलिंग मशीन का उपयोग स्टील प्रोफाइल कनेक्शन प्लेटों पर छेद पैटर्न ड्रिल करने के लिए किया जाता है
.
समग्र संरचना: बाहरी शाफ्टों को सर्वो मोटर्स द्वारा संचालित किया जाता है और उच्च परिशुद्धता वाले रैखिक रेल द्वारा निर्देशित किया जाता है, जो पूरे सिस्टम में बेहतर परिचालन सटीकता सुनिश्चित करता है।
फ़ीड रोलर फ्रेम: रोलर इकट्ठे, गैर-संचालित रोलर्स और साइड पोजिशनिंग व्हील्स के पांच सेटों से मिलकर, फ़ीड रोलर फ्रेम एक सीधा डिजाइन, उपयोगकर्ता के अनुकूल संचालन प्रदान करता है,उच्च फ़ीडिंग सटीकता, और उत्कृष्ट दक्षता।
तैयार वर्कपीस स्टोरेज एरियाः वर्कपीस को ड्रिलिंग यूनिट से स्थानांतरित किया जाता है और मोटर चालित रोलर सिस्टम के माध्यम से एक श्रृंखला के साथ पहुंचाया जाता है।फिर तैयार उत्पाद को सीधे चार सेट ट्रॉलियों का उपयोग करके संग्रहीत किया जाता है.
ऑटो फ़ीडिंगः बुद्धिमान क्लैंपिंग सिस्टम मैनुअल हैंडलिंग को कम करता है। ट्रॉली ट्रैक सटीक गाइड रेल और समर्थन से लैस है, जो स्थिर और सटीक फ़ीडिंग सुनिश्चित करता है।
आसान ऑपरेशन: सिस्टम ऑनलाइन और ऑफलाइन दोनों प्रोग्रामिंग विकल्पों को समायोजित करता है। बाहरी डेटा का आदान-प्रदान यूएसबी ड्राइव के माध्यम से किया जा सकता है। यह टेकला 3 डी सॉफ्टवेयर और डीएसटीवी फ़ाइलों के साथ पूरी तरह से संगत है,प्रसंस्करण कार्यक्रमों के प्रत्यक्ष निर्यात की अनुमति.
नमूना प्रदर्शन सत्रों के दौरान, सीएनसी बीम और शीट धातु ड्रिलिंग, अंकन,और कतरनी मशीन प्रभावी ढंग से विभिन्न फ्लैंज चौड़ाई और वेब मोटाई के साथ मानक एच बीम नमूनों को संभालकर अपनी प्रसंस्करण क्षमताओं को प्रदर्शित करती है, साथ ही विभिन्न आयामों के चैनल स्टील के नमूने। इन प्रदर्शनों में प्रस्तुत नमूने स्पष्ट रूप से सटीक छेद प्लेसमेंट प्राप्त करने के लिए मशीन की क्षमता को उजागर करते हैं,साफ-सुथरे धागे, और स्पष्ट, सटीक मार्किंग पैटर्न, इस प्रकार व्यावहारिक अनुप्रयोगों में इसकी असाधारण सटीकता और विश्वसनीयता को पूरी तरह से प्रदर्शित करते हैं।
यह मशीन मुख्य रूप से एच बीम और चैनल बीम पर उच्च गति वाले छेद प्रसंस्करण के लिए डिज़ाइन की गई है। यह एक सर्वो मोटर द्वारा संचालित एक धुरी से लैस है, जिसे एक सीएनसी प्रणाली द्वारा नियंत्रित किया जाता है,और इन-फीडिंग एक सीएनसी गाड़ी द्वारा प्रबंधित है, उच्च दक्षता और परिशुद्धता सुनिश्चित करता है। यह व्यापक रूप से निर्माण, पुल निर्माण और अन्य संबंधित क्षेत्रों जैसे उद्योगों में उपयोग किया जाता है।
