उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वर्कपीस आकार: | 1000x1000 मिमी | कार्यक्षेत्र की टी-स्लॉट चौड़ाई (मिमी): | 28 |
|---|---|---|---|
| धुरी शंकु: | BT40 | अधिकतम. ड्रिलिंग व्यास (मिमी): | वॉश बोर्ड डिजाइन |
| अधिकतम. मोटाई (मिमी): | ≤180 | टैपिंग व्यास: | एम3-एम20 |
| तकला गति (आर / मिनट): | 30~3000 | सर्वो स्पिंडल मोटर की शक्ति (किलोवाट): | 11 |

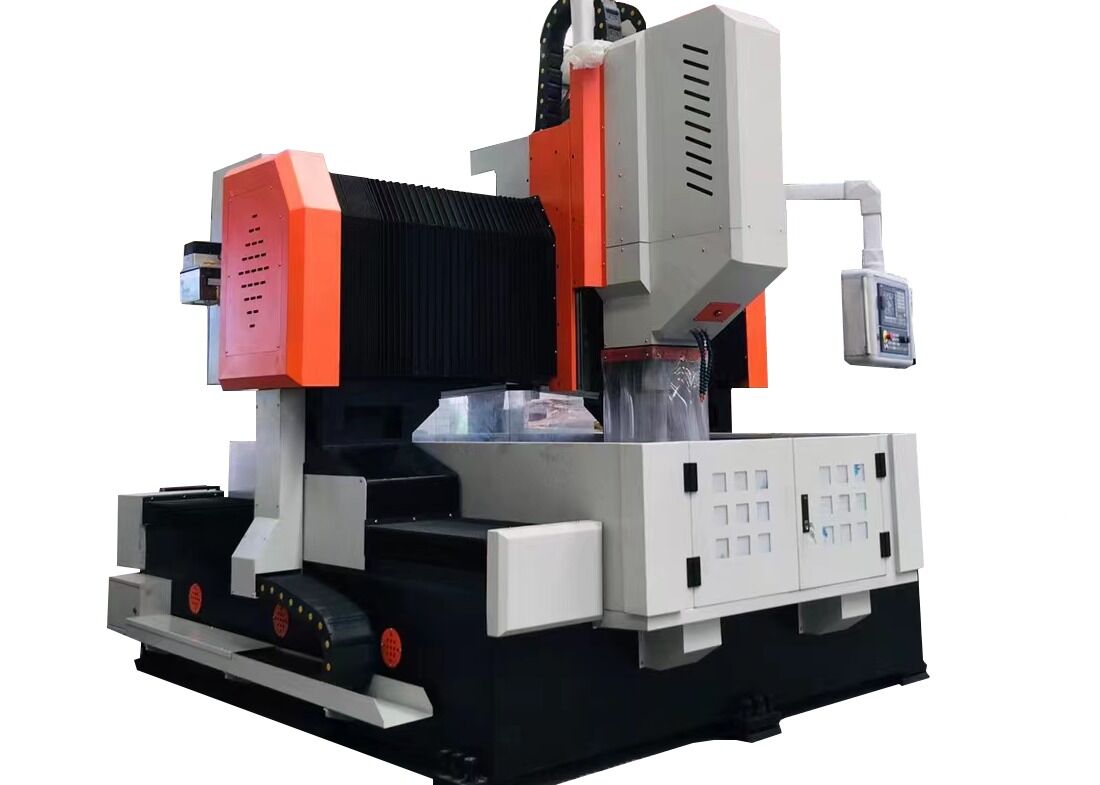

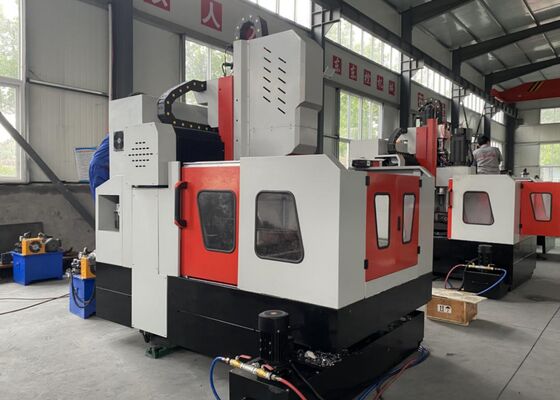

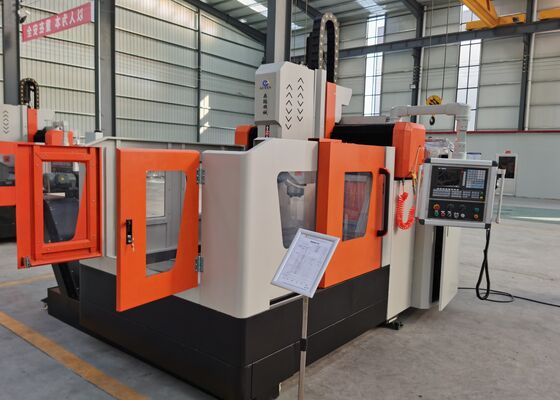

डिस्क ड्रिलिंग मशीन सीएनसी स्ट्रक्चरल प्लेट फ्लैंज ड्रिलिंग मशीन स्ट्रक्चरल पार्ट मशीनिंग
उत्पाद का परिचय:
मुख्य रूप से ड्रिलिंग ट्यूब शीट प्लेट और फ्लैंग्स, ड्रिलिंग छेद व्यासφ80 मिमी से कम है। मुख्य कार्य में ड्रिलिंग छेद, रीमिंग, बोरिंग, टैपिंग, चम्फरिंग और मिलिंग शामिल हैं।यह दोनों कार्बाइड ड्रिल बिट और ड्रिल बिट लेने के लिए लागू होता हैसीएनसी नियंत्रण प्रणाली का संचालन सुविधाजनक और आसान है। मशीन में बहुत उच्च कार्य सटीकता है।
उत्पाद विन्यासः
| मॉडल | PHD1010 | |
| काम करने वाले टुकड़े का आकार | LxW (मिमी) | 1000x1000 |
| कार्यक्षेत्र की टी-स्लॉट चौड़ाई (मिमी) | 28 | |
| ड्रिलिंग पावर हेड | Qty. | 1 |
| स्पिंडल कॉपर | बीटी40 | |
| अधिकतम ड्रिलिंग व्यास (मिमी) | Φ50 | |
| अधिकतम मोटाई (मिमी) | ≤ 180 | |
| टैपिंग व्यास | M3-M20 | |
| धुरी गति (r/min) | 30~3000 | |
| सर्वो स्पिंडल मोटर की शक्ति (किलोवाट) | 11 | |
| पावर हेड की पार्श्व गति (X अक्ष) | अधिकतम क्षैतिज स्ट्रोक (मिमी) | 1000 |
| पार्श्व गति गति (r/min) | 0 ~ 8 | |
| पार्श्व गति के लिए सर्वो मोटर की शक्ति (किलोवाट) | 2.4 | |
| गैन्ट्री अनुदैर्ध्य आंदोलन (Y अक्ष) | अधिकतम फ़ीड स्ट्रोक (मिमी) | 1000 |
| फ़ीड चलती गति (m/min) | 0 ~ 8 | |
| फीड सर्वो मोटर की शक्ति (किलोवाट) | 2.4 | |
| ऊर्ध्वाधर राम फ़ीड गति (Z अक्ष) | अधिकतम स्ट्रोक (मिमी) | 400 |
| गति (m/min) | 0 ~ 8 | |
| सर्वो मोटर की शक्ति (किलोवाट) | 2.4 | |
| तीन-अक्षीय स्थिति की सटीकता | एक्स/वाई/जेड/ए/बी/सी (मिमी) | ±0.02/1000 |
| तीन-अक्ष पुनरावृत्ति पोजिशनिंग सटीकता | एक्स/वाई/जेड/ए/बी/सी (मिमी) | ±0.01/1000 |
| विद्युत प्रणाली | सीएनसी प्रणाली | FAGOR/ KND/ GSK |
| औजार परिवर्तक | डिस्क प्रकार (वैकल्पिक) | 24 उपकरण स्थान |
| कुल आकार | LxWxH (m) | 3.2x2.2x2.2 |
उत्पाद की विशेषताएं
1मशीन फ्रेम शरीर और क्रॉस बीम वेल्डेड निर्मित संरचना में हैं, पर्याप्त उम्र बढ़ने गर्मी उपचार के बाद, बहुत अच्छी सटीकता के साथ।क्रॉसवर्सल स्लाइडिंग टेबल और राम सभी कास्ट आयरन से बने हैं.
2एक्स अक्ष पर दो तरफा दोहरी सर्वो ड्राइविंग प्रणाली गैन्ट्री के समानांतर सटीक आंदोलन और वाई अक्ष और एक्स अक्ष की अच्छी चौकोरता सुनिश्चित करती है।
3कार्य तालिका का निर्माण कास्ट आयरन से किया गया है, स्थिर प्रदर्शन सुनिश्चित करता है।
4. ड्रिलिंग धुरी कठोर उच्च परिशुद्धता BT40 प्रकार के आंतरिक शीतलन प्रणाली के साथ है, और उपकरण बदलने के लिए आसान है। धुरी की गति 30 ~ 3000r / min है।
5कार्य तालिका के दोनों किनारों पर कुल दो प्लेट-चेन प्रकार के स्क्रैप हटाने वाले उपकरण हैं, स्क्रैप और शीतलन तरल पदार्थ को डिवाइस में एकत्र किया जा सकता है, और शीतलक का उपयोग रीसाइक्लिंग किया जा सकता है।
6मशीन में शीतलन के दो तरीके हैं - आंतरिक शीतलन और बाहरी शीतलन, पर्याप्त दबाव और प्रवाह दर, और शीतलक स्तर निरीक्षण चेतावनी घटक हैं,जो ड्रिलिंग टूल के लिए पर्याप्त स्नेहन और शीतलन सुनिश्चित करता है.
7. मशीन में स्वचालित स्नेहन प्रणाली है, जो प्रमुख आंदोलन बिंदुओं, जैसे गाइड रेल, बॉल स्क्रू और रोलर बीयरिंग के लिए पर्याप्त और विश्वसनीय स्नेहन प्रदान करती है,जो प्रमुख चल घटकों के जीवनकाल को सुनिश्चित करता है.
8सीएनसी नियंत्रण प्रणाली 828 डी है, जिसमें शक्तिशाली कार्य, स्वचालित सीएडी-सीएएम प्रोग्रामिंग, आसान संचालन, स्वचालित चेतावनी और त्रुटि मुआवजा है।
9. प्रमुख आउटसोर्स किए गए घटक, जैसे रैखिक रोलर गाइड रेल, बॉल स्क्रू, सर्वो मोटर और सर्वो ड्राइवर, स्पिंडल, सीएनसी नियंत्रण प्रणाली, हाइड्रोलिक पंप, वाल्व और शीतलन पंप आदि,सभी विश्व प्रसिद्ध ब्रांड से हैं, इसलिए मशीन में बहुत उच्च विश्वसनीयता और स्थिर प्रदर्शन है।
सीएनसी गैन्ट्री प्लेट काटने की मशीन एक टिकाऊ औद्योगिक समाधान है, जिसे प्लेट जैसे घटकों और संरचनात्मक तत्वों के सटीक प्रसंस्करण के लिए विशेषज्ञता से डिज़ाइन किया गया है।इस उपकरण को विशेष रूप से flanges जैसे workpieces को संभालने के लिए अनुकूलित किया गया है, डिस्क, छल्ले और फ्लैट प्लेट, इस शर्त के साथ कि सामग्री की मोटाई मशीन के परिभाषित प्रभावी मशीनिंग रेंज के भीतर आती है।
इस्पात संरचना निर्माण सुविधाओं में यह प्लेट ड्रिलिंग मशीन संरचनात्मक प्लेटों और कनेक्टिंग घटकों पर सटीक ड्रिलिंग और फ्रीजिंग ऑपरेशन करती है,इस्पात फ्रेम की मजबूत असेंबली के लिए एक विश्वसनीय आधार प्रदान करनापवन ऊर्जा उद्योग में, it offers high-precision machining for wind turbine towers and flanges—critical processes that ensure these components can endure harsh environmental conditions (such as high winds and temperature variations)पुल निर्माण परियोजनाओं के लिए, उपकरण पुल बीमों और समर्थन को संसाधित करता है,पुल के विस्तारित सेवा जीवन के दौरान गतिशील भारों का सामना करने में सक्षम स्थिर और टिकाऊ कनेक्शनों का निर्माण सुनिश्चित करना.
