उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वर्कपीस आकार: | 4000x8000 मिमी | कार्यक्षेत्र की टी-स्लॉट चौड़ाई (मिमी): | 28 |
|---|---|---|---|
| धुरी शंकु: | 1 व्यक्ति | अधिकतम. ड्रिलिंग व्यास (मिमी): | Φ90 |
| अधिकतम. मोटाई (मिमी): | ≤300 | टैपिंग व्यास: | एम3-एम36 |
| तकला गति (आर / मिनट): | 30~3000 | सर्वो स्पिंडल मोटर की शक्ति (किलोवाट): | 22/30/37 |

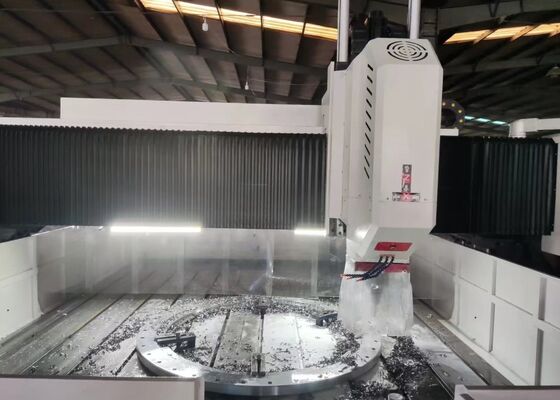

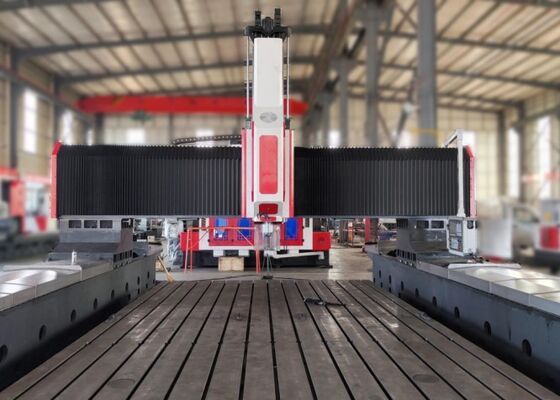

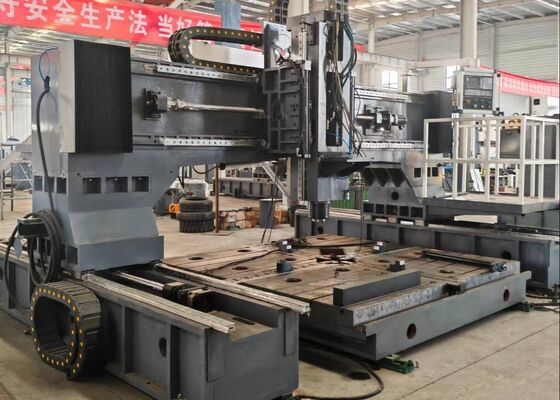

बॉयलर निर्माण उद्योग सीएनसी प्लेट मिलिंग मशीन हीट एक्सचेंजर निर्माण
उत्पाद परिचय:
यह मशीन एक गैन्ट्री मोबाइल सीएनसी हाई-स्पीड ड्रिलिंग और मिलिंग मशीन है। इसका मुख्य रूप से स्टील प्लेट, फ्लैंज, हीट एक्सचेंजर, ट्यूब शीट और स्लीविंग सपोर्ट जैसे वर्कपीस की ड्रिलिंग, टैपिंग और मिलिंग के लिए उपयोग किया जाता है। कार्बाइड ड्रिल का उपयोग आंतरिक कूलिंग के साथ हाई-स्पीड ड्रिलिंग के लिए किया जा सकता है। यह मशीन KND या सीएनसी सिस्टम बस कंट्रोल से लैस है, सुविधाजनक संचालन, स्वचालन, उच्च-सटीकता, बहु-किस्म, छोटे और मध्यम आकार के उत्पादन को प्राप्त कर सकती है।
उत्पाद विन्यास:
| मॉडल | PHD4080 | |
| वर्कपीस का आकार | LxW (मिमी) | 4000x8000 |
| टी-स्लॉट चौड़ाई वर्कबेंच की (मिमी) | 28 | |
| ड्रिलिंग पावर हेड | मात्रा. | 1 या 2 |
| स्पिंडल टेपर | BT50 | |
| अधिकतम ड्रिलिंग व्यास (मिमी) | Φ90 | |
| अधिकतम मोटाई (मिमी) | ≤300 | |
| टैपिंग व्यास | M3-M36 | |
| स्पिंडल गति (आर/मिनट) | 30~3000 | |
| सर्वो स्पिंडल मोटर पावर (kW) | 22/30/37 | |
| पावर हेड की पार्श्व गति (X अक्ष) | अधिकतम क्षैतिज स्ट्रोक (मिमी) | 4000 |
| पार्श्व गति (आर/मिनट) | 0~6 | |
| पार्श्व गति के लिए सर्वो मोटर पावर (kW) | 3.6 | |
| गैन्ट्री अनुदैर्ध्य गति (Y अक्ष) | अधिकतम फीड स्ट्रोक (मिमी) | 8000 |
| फीड गति (मी/मिनट) | 0~6 | |
| फीड सर्वो मोटर पावर (kW) | 3.6/5.5 | |
| ऊर्ध्वाधर रैम फीड गति (Z अक्ष) | अधिकतम स्ट्रोक (मिमी) | 1400 |
| गति (मी/मिनट) | 0~4 | |
| सर्वो मोटर पावर (kW) | 3.6 | |
| तीन-अक्ष स्थिति सटीकता | X/Y/Z/A/B/C (मिमी) | ±0.015/1000 |
| तीन-अक्ष दोहराव स्थिति सटीकता | X/Y/Z/A/B/C (मिमी) | ±0.01/1000 |
| विद्युत प्रणाली | सीएनसी प्रणाली | FAGOR/ KND/ GSK |
| टूल चेंजर | डिस्क प्रकार (वैकल्पिक) | 24 टूल पोजीशन |
| समग्र आकार | LxWxH (मी) | 13x6.9x6.2 |
उत्पाद विशेषताएं
1. मशीन मुख्य रूप से बिस्तर, वर्कटेबल, मूविंग गैन्ट्री, वर्टिकल रैम टाइप पावर हेड, हाइड्रोलिक सिस्टम, न्यूमेटिक सिस्टम, कूलिंग सिस्टम, सेंट्रलाइज्ड लुब्रिकेशन सिस्टम, इलेक्ट्रिकल कंट्रोल सिस्टम और ऑटोमैटिक चिप रिमूवल सिस्टम से बनी है।
2. इस श्रृंखला मशीन के लिए, वर्कटेबल और गैन्ट्री अलग-अलग हैं, गैन्ट्री दो बेस पर चल रही है, यह संरचना प्रसंस्करण स्थिरता और सटीकता को बहुत बढ़ाती है, उच्च भार-वहन क्षमता।
3. उच्च गुणवत्ता वाले ग्रे आयरन कास्टिंग वर्कटेबल।
मशीन बेड और वर्कटेबल उच्च गुणवत्ता वाले ग्रे आयरन (HT300) से बने होते हैं, और तनाव को दो टेम्परिंग हीट ट्रीटमेंट द्वारा दूर किया जाता है। ड्रिलिंग प्रक्रिया के दौरान उत्पन्न अनुनाद को समाप्त करने और मिश्र धातु ड्रिल के सेवा जीवन को बढ़ाने के लिए, बिस्तर और वर्कटेबल के स्वतंत्र रूप को अपनाया जाता है।
1. स्वचालित चिप हटाने और परिसंचरण शीतलन प्रणाली गैर-उत्पादक समय और श्रम तीव्रता को कम करती है। ऑपरेटर को केवल वर्कपीस लोड और अनलोड करने और ड्रिल बदलने की आवश्यकता होती है।
2. मशीन ताइवान BT50 स्पिंडल, आंतरिक शीतलन प्रकार, उच्च सटीकता स्पिंडल का उपयोग करती है। यह कार्बाइड ड्रिल का उपयोग कर सकती है। मशीन वायवीय उपकरण सिलेंडर को भी अपनाती है, ताकि उपकरण बदलना आसान हो सके। बड़ा पावर मेन स्पिंडल मोटर सर्वो सिंक्रोनस बेल्ट द्वारा संचालित होता है। यह रोटेशन गति के बड़े दायरे को सहन कर सकता है।
3. यह सीएनसी ड्रिलिंग मशीन वर्कपीस की विशेषताओं और सटीकता की आवश्यकताओं के अनुसार डिजाइन की गई है; इसका कॉम्पैक्ट रूप है और यह लचीला है, यह प्रसंस्करण आवश्यकताओं को बेहतर ढंग से पूरा करता है। चाहे छेद वृत्त या सीधी रेखा में व्यवस्थित हों, यह काम को जल्दी और सटीक रूप से पूरा कर सकता है। इसलिए, यह मशीन लागत प्रभावी विकल्प है।
सीएनसी गैन्ट्री प्लेट कटिंग मशीन एक टिकाऊ औद्योगिक समाधान है, जिसे प्लेट-जैसे घटकों और संरचनात्मक तत्वों के सटीक प्रसंस्करण के लिए विशेषज्ञ रूप से डिजाइन किया गया है। यह उपकरण विशेष रूप से फ्लैंज, डिस्क, रिंग और फ्लैट प्लेट जैसे वर्कपीस को संभालने के लिए अनुकूलित है, बशर्ते कि सामग्री की मोटाई मशीन की परिभाषित प्रभावी मशीनिंग रेंज के भीतर हो।
स्टील संरचना निर्माण सुविधाओं में, यह प्लेट ड्रिलिंग मशीन संरचनात्मक प्लेटों और कनेक्टिंग घटकों पर सटीक ड्रिलिंग और मिलिंग संचालन करती है, जो स्टील फ्रेमवर्क के मजबूत असेंबली के लिए एक विश्वसनीय आधार प्रदान करती है। पवन ऊर्जा उद्योग में, यह पवन टरबाइन टावरों और फ्लैंज के लिए उच्च-सटीकता मशीनिंग प्रदान करती है - महत्वपूर्ण प्रक्रियाएं जो यह सुनिश्चित करती हैं कि ये घटक कठोर पर्यावरणीय परिस्थितियों (जैसे तेज हवाएं और तापमान भिन्नता) का सामना कर सकें। पुल निर्माण परियोजनाओं के लिए, उपकरण पुल गर्डर्स और सपोर्ट को संसाधित करता है, जिससे स्थिर और टिकाऊ कनेक्शन का निर्माण सुनिश्चित होता है जो पुल के विस्तारित सेवा जीवन पर गतिशील भार का सामना करने में सक्षम होते हैं।
