उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वर्कपीस आकार: | 1000x1000 मिमी | कार्यक्षेत्र की टी-स्लॉट चौड़ाई (मिमी): | 28 |
|---|---|---|---|
| धुरी शंकु: | BT40 | अधिकतम. ड्रिलिंग व्यास (मिमी): | वॉश बोर्ड डिजाइन |
| अधिकतम. मोटाई (मिमी): | ≤180 | टैपिंग व्यास: | एम3-एम20 |
| तकला गति (आर / मिनट): | 30~3000 | सर्वो स्पिंडल मोटर की शक्ति (किलोवाट): | 11 |

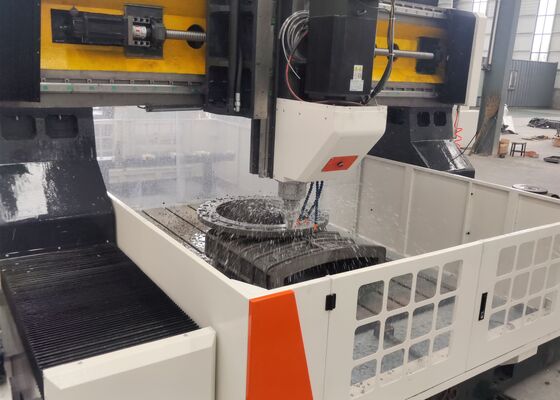

दबाव पोत विनिर्माण सीएनसी गहरी छेद ड्रिलिंग मशीन पवन शक्ति फ्लैंज प्रसंस्करण
उत्पाद का परिचय:
प्राथमिक कार्यों में छेद ड्रिलिंग, रीमिंग, बोरिंग, टैपिंग, चम्फरिंग और ट्यूब शीट प्लेटों और फ्लैंग्स पर मिलिंग शामिल हैं, जिनमें छेद व्यास आमतौर पर φ80 मिमी से कम होता है।यह उपकरण दोनों कार्बाइड ड्रिल बिट्स और मानक ड्रिल बिट्स के साथ संगत है. सीएनसी नियंत्रण प्रणाली उपयोगकर्ता के अनुकूल है, जो संचालन में आसानी सुनिश्चित करती है। मशीन असाधारण परिशुद्धता प्रदान करती है, जो उच्च कार्य सटीकता सुनिश्चित करती है।
उत्पाद विन्यासः
| मॉडल | PHD1010 | |
| काम करने वाले टुकड़े का आकार | LxW (मिमी) | 1000x1000 |
| कार्यक्षेत्र की टी-स्लॉट चौड़ाई (मिमी) | 28 | |
| ड्रिलिंग पावर हेड | Qty. | 1 |
| स्पिंडल कॉपर | बीटी40 | |
| अधिकतम ड्रिलिंग व्यास (मिमी) | Φ50 | |
| अधिकतम मोटाई (मिमी) | ≤ 180 | |
| टैपिंग व्यास | M3-M20 | |
| धुरी गति (r/min) | 30~3000 | |
| सर्वो स्पिंडल मोटर की शक्ति (किलोवाट) | 11 | |
| पावर हेड की पार्श्व गति (X अक्ष) | अधिकतम क्षैतिज स्ट्रोक (मिमी) | 1000 |
| पार्श्व गति गति (r/min) | 0 ~ 8 | |
| पार्श्व गति के लिए सर्वो मोटर की शक्ति (किलोवाट) | 2.4 | |
| गैन्ट्री अनुदैर्ध्य आंदोलन (Y अक्ष) | अधिकतम फ़ीड स्ट्रोक (मिमी) | 1000 |
| फ़ीड चलती गति (m/min) | 0 ~ 8 | |
| फीड सर्वो मोटर की शक्ति (किलोवाट) | 2.4 | |
| ऊर्ध्वाधर राम फ़ीड गति (Z अक्ष) | अधिकतम स्ट्रोक (मिमी) | 400 |
| गति (m/min) | 0 ~ 8 | |
| सर्वो मोटर की शक्ति (किलोवाट) | 2.4 | |
| तीन-अक्षीय स्थिति की सटीकता | एक्स/वाई/जेड/ए/बी/सी (मिमी) | ±0.02/1000 |
| तीन-अक्ष पुनरावृत्ति पोजिशनिंग सटीकता | एक्स/वाई/जेड/ए/बी/सी (मिमी) | ±0.01/1000 |
| विद्युत प्रणाली | सीएनसी प्रणाली | FAGOR/ KND/ GSK |
| औजार परिवर्तक | डिस्क प्रकार (वैकल्पिक) | 24 उपकरण स्थान |
| कुल आकार | LxWxH (m) | 3.2x2.2x2.2 |
उत्पाद की विशेषताएं
1मशीन का फ्रेम बॉडी और क्रॉस बीम एक वेल्डेड फैब्रिकेटेड स्ट्रक्चर से निर्मित है, जिसके बाद उत्कृष्ट परिशुद्धता सुनिश्चित करने के लिए व्यापक उम्र बढ़ने गर्मी उपचार किया जाता है।अनुप्रस्थ स्लाइडिंग टेबल, और राम सभी कास्ट आयरन से बने हैं।
2एक्स-अक्ष के दोनों ओर दोहरी-सर्वो ड्राइव प्रणाली Y और X अक्षों के बीच इष्टतम चौकोरता बनाए रखते हुए, गैन्ट्री की सटीक समानांतर गति सुनिश्चित करती है।
3कार्य तालिका का निर्माण कास्ट आयरन से किया गया है, जिससे स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित होता है।
4. ड्रिलिंग स्पिंडल एक कठोर, उच्च परिशुद्धता BT40 प्रकार है, जो एक आंतरिक शीतलन प्रणाली से लैस है और आसान उपकरण परिवर्तन के लिए डिज़ाइन किया गया है। स्पिंडल की गति 30 से 3000 आरपीएम तक होती है।
5कार्य तालिका के दोनों ओर दो प्लेट-चेन प्रकार के चिप हटाने वाले सिस्टम लगाए गए हैं। ये प्रणाली कुशलतापूर्वक स्क्रैप और शीतल द्रव को इकट्ठा करती हैं, जिससे शीतल द्रव का पुनर्चक्रण और पुनः उपयोग संभव होता है।
6मशीन दोहरी शीतलन प्रणालियों से लैस है, जो पर्याप्त दबाव और प्रवाह दर सुनिश्चित करती है।इसमें एक शीतल द्रव स्तर निगरानी प्रणाली है जो ड्रिलिंग टूल के लिए पर्याप्त स्नेहन और शीतलन की गारंटी देती है.
7. मशीन में एक स्वचालित स्नेहन प्रणाली शामिल है, जो महत्वपूर्ण चलती घटकों जैसे गाइड रेल, बॉल स्क्रू और रोलर बीयरिंगों को लगातार और विश्वसनीय स्नेहन प्रदान करती है,इस प्रकार इन प्रमुख भागों के विस्तारित जीवनकाल सुनिश्चित.
8सीएनसी नियंत्रण प्रणाली 828 डी है, जो उन्नत कार्यक्षमता, स्वचालित सीएडी-सीएएम प्रोग्रामिंग, उपयोगकर्ता के अनुकूल संचालन, साथ ही स्वचालित अलर्ट और त्रुटि मुआवजा प्रदान करती है।
9. रैखिक रोलर गाइड रेल, बॉल स्क्रू, सर्वो मोटर्स और ड्राइवर, स्पिंडल, सीएनसी नियंत्रण प्रणाली, हाइड्रोलिक पंप, वाल्व और शीतलन पंप सहित महत्वपूर्ण आउटसोर्स किए गए घटक,विश्व प्रसिद्ध ब्रांडों से प्राप्त होते हैं, जो मशीन की असाधारण विश्वसनीयता और स्थिर प्रदर्शन सुनिश्चित करता है।
सीएनसी गैन्ट्री प्लेट कटिंग मशीन एक मजबूत औद्योगिक समाधान है, जिसे प्लेट के आकार के घटकों और संरचनात्मक भागों के सटीक प्रसंस्करण के लिए सावधानीपूर्वक इंजीनियर किया गया है।यह मशीन विशेष रूप से flanges जैसे workpieces को संभालने के लिए अनुकूलित है, डिस्क, छल्ले, और सपाट प्लेट, बशर्ते कि सामग्री की मोटाई मशीन के निर्दिष्ट प्रभावी मशीनिंग रेंज के भीतर है।
इस्पात संरचना निर्माण संयंत्रों में यह प्लेट ड्रिलिंग मशीन संरचनात्मक प्लेटों और कनेक्टिंग घटकों पर सटीक ड्रिलिंग और फ्रीजिंग संचालन करती है,इस्पात फ्रेम की मजबूत विधानसभा के लिए एक ठोस आधार प्रदान करनापवन ऊर्जा क्षेत्र में, यह पवन टरबाइन टावरों और फ्लैंग्स के लिए उच्च परिशुद्धता वाले मशीनिंग प्रदान करता है जो यह सुनिश्चित करता है कि ये घटक चरम पर्यावरणीय परिस्थितियों का सामना कर सकें।जिसमें तेज हवाएं और तापमान में उतार-चढ़ाव शामिल हैंपुल निर्माण परियोजनाओं के लिए, उपकरण पुल बीमों और समर्थन को संसाधित करता है,पुल के विस्तारित सेवा जीवन के दौरान गतिशील भारों का सामना करने वाले स्थिर और टिकाऊ कनेक्शनों का गठन सुनिश्चित करना.
