उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वर्कपीस आकार: | 4000x8000 मिमी | कार्यक्षेत्र की टी-स्लॉट चौड़ाई (मिमी): | 28 |
|---|---|---|---|
| धुरी शंकु: | 1 व्यक्ति | अधिकतम. ड्रिलिंग व्यास (मिमी): | Φ90 |
| अधिकतम. मोटाई (मिमी): | ≤300 | टैपिंग व्यास: | एम3-एम36 |
| तकला गति (आर / मिनट): | 30~3000 | सर्वो स्पिंडल मोटर की शक्ति (किलोवाट): | 22/30/37 |

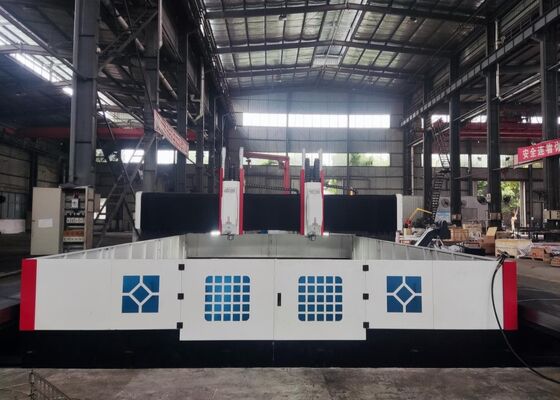

पेट्रोकेमिकल उपकरण निर्माण सीएनसी स्वचालित उपकरण परिवर्तन ड्रिलिंग मशीन जहाज निर्माण उद्योग
उत्पाद परिचय:

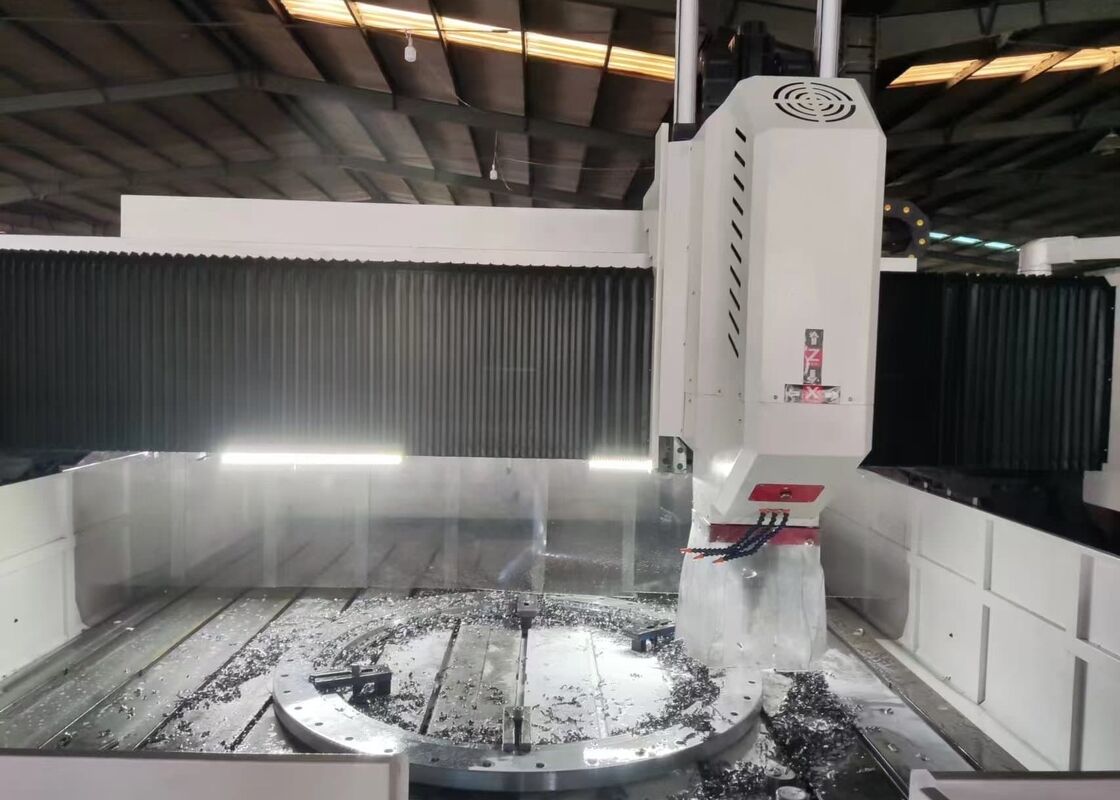

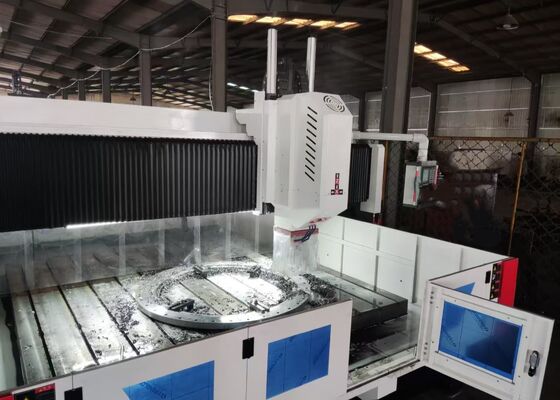

यह मशीन एक गैन्ट्री-प्रकार की मोबाइल सीएनसी हाई-स्पीड ड्रिलिंग और मिलिंग मशीन है, जिसे मुख्य रूप से स्टील प्लेट, फ्लैंज, हीट एक्सचेंजर, ट्यूब शीट और स्लीविंग रिंग जैसे घटकों पर ड्रिलिंग, टैपिंग और मिलिंग संचालन के लिए डिज़ाइन किया गया है। यह आंतरिक शीतलन के साथ उच्च गति ड्रिलिंग के लिए कार्बाइड ड्रिल के उपयोग का समर्थन करता है। मशीन बस नियंत्रण के लिए KND या CNC सिस्टम से लैस है, जो संचालन में आसानी प्रदान करती है और स्वचालन को सक्षम बनाती है। यह उच्च परिशुद्धता, बहुमुखी प्रतिभा और बहु-विविध क्षमताओं के साथ छोटे से मध्यम आकार के बैचों के कुशल उत्पादन को प्राप्त करने के लिए आदर्श है।
उत्पाद विन्यास:
| मॉडल | PHD4080 | |
| वर्कपीस का आकार | LxW (मिमी) | 4000x8000 |
| टी-स्लॉट चौड़ाई वर्कबेंच (मिमी) | 28 | |
| ड्रिलिंग पावर हेड | मात्रा | 1 या 2 |
| स्पिंडल टेपर | BT50 | |
| अधिकतम ड्रिलिंग व्यास (मिमी) | Φ90 | |
| अधिकतम मोटाई (मिमी) | ≤300 | |
| टैपिंग व्यास | M3-M36 | |
| स्पिंडल गति (आर/मिनट) | 30~3000 | |
| सर्वो स्पिंडल मोटर पावर (kW) | 22/30/37 | |
| पावर हेड का पार्श्व आंदोलन (X अक्ष) | अधिकतम क्षैतिज स्ट्रोक (मिमी) | 4000 |
| पार्श्व आंदोलन गति (आर/मिनट) | 0~6 | |
| पार्श्व आंदोलन के लिए सर्वो मोटर पावर (kW) | 3.6 | |
| गैन्ट्री अनुदैर्ध्य आंदोलन (Y अक्ष) | अधिकतम फ़ीड स्ट्रोक (मिमी) | 8000 |
| फ़ीड गति (मी/मिनट) | 0~6 | |
| फ़ीड सर्वो मोटर पावर (kW) | 3.6/5.5 | |
| ऊर्ध्वाधर रैम फ़ीड गति (Z अक्ष) | अधिकतम स्ट्रोक (मिमी) | 1400 |
| गति (मी/मिनट) | 0~4 | |
| सर्वो मोटर पावर (kW) | 3.6 | |
| तीन-अक्ष स्थिति सटीकता | X/Y/Z/A/B/C (मिमी) | ±0.015/1000 |
| तीन-अक्ष दोहराव स्थिति सटीकता | X/Y/Z/A/B/C (मिमी) | ±0.01/1000 |
| विद्युत प्रणाली | सीएनसी प्रणाली | FAGOR/ KND/ GSK |
| उपकरण परिवर्तक | डिस्क प्रकार (वैकल्पिक) | 24 उपकरण स्थान |
| समग्र आकार | LxWxH (मी) | 13x6.9x6.2 |
उत्पाद विशेषताएं
1. मशीन मुख्य रूप से एक बिस्तर, वर्कटेबल, चल गैन्ट्री, ऊर्ध्वाधर रैम-प्रकार स्पिंडल हेड, हाइड्रोलिक सिस्टम, वायवीय प्रणाली, शीतलन प्रणाली, केंद्रीकृत स्नेहन प्रणाली, विद्युत नियंत्रण प्रणाली और एक स्वचालित चिप हटाने की प्रणाली से बनी है।
2. मशीनों की इस श्रृंखला में, वर्कटेबल और गैन्ट्री अलग-अलग हैं, जिसमें गैन्ट्री दो आधारों के साथ चलती है। यह डिज़ाइन प्रसंस्करण स्थिरता और सटीकता को काफी बढ़ाता है जबकि उच्च भार-वहन क्षमता प्रदान करता है।
3. वर्कटेबल उच्च गुणवत्ता वाले ग्रे कास्ट आयरन से बना है।
मशीन बिस्तर और वर्कटेबल उच्च-ग्रेड ग्रे कास्ट आयरन (HT300) से निर्मित हैं, जिसमें दो टेम्परिंग हीट ट्रीटमेंट के माध्यम से तनाव से राहत दी गई है। ड्रिलिंग प्रक्रिया के दौरान उत्पन्न अनुनाद को कम करने और कार्बाइड ड्रिल के सेवा जीवन को बढ़ाने के लिए, बिस्तर और वर्कटेबल को स्वतंत्र घटकों के रूप में डिज़ाइन किया गया है।
1. स्वचालित चिप हटाने और परिसंचारी शीतलन प्रणाली गैर-उत्पादक डाउनटाइम को कम करती है और श्रम तीव्रता को कम करती है। ऑपरेटर को केवल वर्कपीस को लोड और अनलोड करने और ड्रिल को बदलने की आवश्यकता होती है।
2. मशीन ताइवान-निर्मित BT50 स्पिंडल से लैस है, जिसमें आंतरिक शीतलन और उच्च सटीकता है। यह कार्बाइड ड्रिल के साथ संगत है। इसके अतिरिक्त, मशीन उपकरण परिवर्तनों को आसान बनाने के लिए एक वायवीय उपकरण परिवर्तन सिलेंडर का उपयोग करती है। उच्च-शक्ति मुख्य स्पिंडल मोटर एक सर्वो-संचालित सिंक्रोनस बेल्ट द्वारा संचालित होती है, जिससे यह घूर्णी गति की एक विस्तृत श्रृंखला का समर्थन कर सकती है।
3. यह सीएनसी ड्रिलिंग मशीन वर्कपीस की विशिष्ट विशेषताओं और सटीकता आवश्यकताओं के आधार पर इंजीनियर की गई है। इसका कॉम्पैक्ट डिज़ाइन और लचीलापन इष्टतम प्रदर्शन सुनिश्चित करता है, जो प्रसंस्करण आवश्यकताओं को प्रभावी ढंग से पूरा करता है। चाहे छेद एक गोलाकार या रैखिक पैटर्न में व्यवस्थित हों, मशीन तेज और सटीक परिणाम देती है। इस प्रकार, यह एक अत्यधिक लागत प्रभावी समाधान का प्रतिनिधित्व करता है।
सीएनसी गैन्ट्री प्लेट कटिंग मशीन प्लेट-प्रकार के घटकों और संरचनात्मक भागों के सटीक प्रसंस्करण के लिए एक मजबूत औद्योगिक समाधान है, जिसे सावधानीपूर्वक इंजीनियर किया गया है। यह उपकरण विशेष रूप से फ्लैंज, डिस्क, रिंग और फ्लैट प्लेट जैसे वर्कपीस को संभालने के लिए तैयार किया गया है, बशर्ते सामग्री की मोटाई मशीन की निर्दिष्ट प्रभावी मशीनिंग क्षमता के भीतर हो।
स्टील संरचना निर्माण सुविधाओं में, यह प्लेट ड्रिलिंग मशीन संरचनात्मक प्लेटों और कनेक्टिंग घटकों पर सटीक ड्रिलिंग और मिलिंग संचालन करती है, जो स्टील फ्रेमवर्क के मजबूत असेंबली के लिए एक भरोसेमंद नींव प्रदान करती है। पवन ऊर्जा क्षेत्र के भीतर, यह पवन टरबाइन टावरों और फ्लैंज के लिए उच्च-सटीकता मशीनिंग प्रदान करती है - आवश्यक प्रक्रियाएं जो यह सुनिश्चित करती हैं कि ये घटक चरम हवाओं और तापमान में उतार-चढ़ाव सहित कठोर पर्यावरणीय परिस्थितियों का सामना कर सकें। पुल निर्माण परियोजनाओं के लिए, उपकरण पुल गर्डर्स और सपोर्ट को संसाधित करता है, जिससे स्थिर और टिकाऊ कनेक्शन का निर्माण सुनिश्चित होता है जो पुल के विस्तारित सेवा जीवन के दौरान गतिशील भार का सामना करने में सक्षम होते हैं।
