सीएनसी ड्रिलिंग, पंचिंग, कटिंग, मिलिंग, एंगल्स, बीम्स, प्लेट्स और फ्लैंगेस की मशीन बनाने के लिए चीन शीर्ष गुणवत्ता निर्माण!
नए करो, अच्छे करो!
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| एलएक्सडब्ल्यू: | 1200x1200 मिमी | गैन्ट्री ऊंचाई: | 750 मिमी |
|---|---|---|---|
| धुरी शंकु: | 1 व्यक्ति | अधिकतम ड्रिलिंग व्यास: | Φ60 मिमी |
| टी-स्लॉट की चौड़ाई: | 18 मिमी | टैपिंग व्यास: | एम3-एम28 |
| स्पिंडल गति: | 30~3000 आर/मिनट | सर्वो स्पिंडल मोटर पावर: | 22 किलोवाट |
| प्रमुखता देना: | जेड एक्सिस मूविंग बॉयलर ड्रिलिंग मशीन,0~8 एम/मिनट बॉयलर ड्रिलिंग मशीन,सीएनसी गैन्ट्री निकला हुआ किनारा बॉयलर ड्रिलिंग मशीन |
||

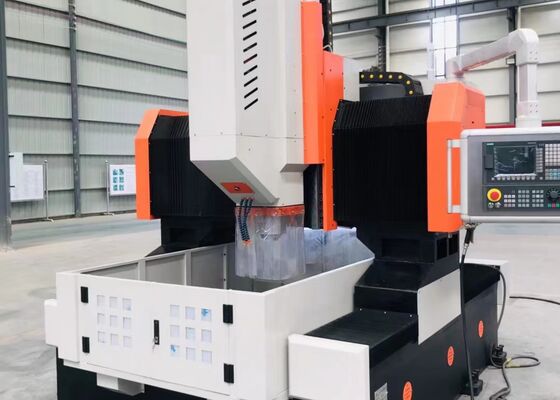

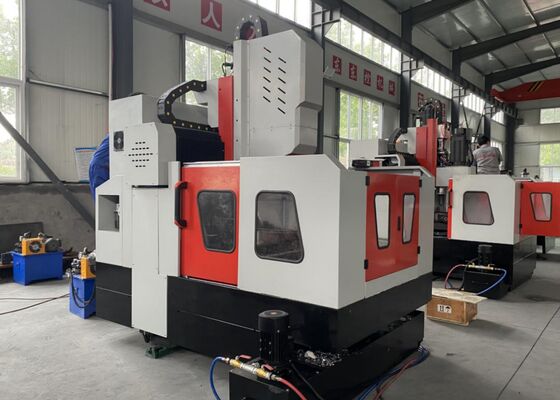

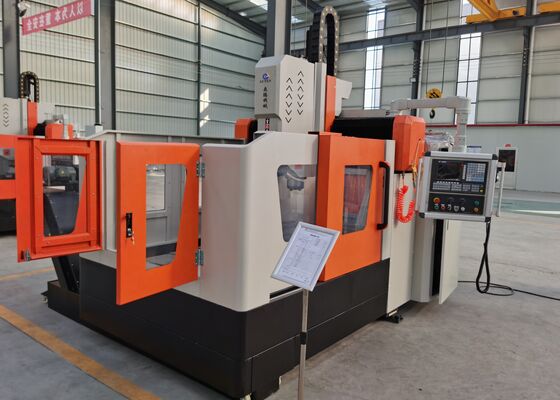

मॉडल पीएचडी1212 सीएनसी गैन्ट्री फ्लैंज बॉयलर ड्रिलिंग मशीन 0~8 एम/मिनट जेड एक्सिस मूविंग स्पीड
उत्पाद परिचय
सीएनसी गैन्ट्री-प्रकार की ड्रिलिंग और मिलिंग मशीन विशेष रूप से प्लेट वर्कपीस और संरचनात्मक घटकों पर ड्रिलिंग, चैम्फरिंग, टैपिंग और मिलिंग संचालन करने के लिए डिज़ाइन की गई है। यह फ्लैंज, डिस्क, रिंग और फ्लैट प्लेट जैसी वस्तुओं को संसाधित करने में सक्षम है, जिसमें मोटाई पैरामीटर मशीन की परिभाषित प्रभावी प्रसंस्करण सीमा का सख्ती से पालन करते हैं। मशीन मोनोलिथिक और कंपोजिट सामग्री घटकों पर थ्रू-होल और ब्लाइंड होल दोनों की मशीनिंग का समर्थन करती है। पूरे मशीनिंग चक्र में डिजिटल नियंत्रण के साथ पूरी तरह से एकीकृत, यह संचालन में आसानी और असाधारण दक्षता सुनिश्चित करता है। यह मशीन स्वचालित उत्पादन के लिए आदर्श रूप से अनुकूल है, जो बहु-विविधता और बड़े पैमाने पर विनिर्माण अनुप्रयोगों की मांगों को पूरा करने के लिए उच्च-सटीकता परिणाम प्रदान करती है।
विनिर्देश:
| वर्कपीस का आकार | एलएक्सडब्ल्यू | 1200x1200 मिमी |
| गैन्ट्री की ऊंचाई | 750 मिमी | |
| वर्कबेंच | टी-स्लॉट चौड़ाई | 18 मिमी |
| ड्रिलिंग पावर हेड | मात्रा। | 1 |
| स्पिंडल टेपर | बीटी50 | |
|
अधिकतम ड्रिलिंग व्यास (साधारण कार्बन स्टील) |
φ60 मिमी | |
| टैपिंग व्यास | एम3-एम28 | |
| स्पिंडल गति | 30~3000 आर/मिनट | |
| सर्वो स्पिंडल मोटर पावर | 22 किलोवाट | |
| स्पिंडल के निचले सिरे से वर्कटेबल तक की दूरी | 200-750 मिमी | |
|
पावर हेड की पार्श्व गति(एक्स अक्ष) |
अधिकतम क्षैतिज स्ट्रोक | 1200 मिमी |
| पार्श्व गति | 0~8 आर/मिनट | |
| पार्श्व गति के लिए सर्वो मोटर पावर | 2.4 किलोवाट | |
| गैन्ट्री अनुदैर्ध्य गति (वाई अक्ष) | अधिकतम फीड स्ट्रोक | 1200 मिमी |
| फीड गति | 0~8 मीटर/मिनट | |
| फीड सर्वो मोटर पावर | 2.4 किलोवाट | |
| ऊर्ध्वाधर रैम फीड गति (जेड अक्ष) | अधिकतम स्ट्रोक | 550 मिमी |
| गति | 0~8 मीटर/मिनट | |
| सर्वो मोटर पावर | 2.8 किलोवाट (ब्रेक) | |
| तीन-अक्ष स्थिति सटीकता | एक्स/वाई/जेड/ए/बी/सी | ±0.015/1000 मिमी |
| तीन-अक्ष दोहराव स्थिति सटीकता | एक्स/वाई/जेड/ए/बी/सी | ±0.01/1000 मिमी |
| समग्र आकार | एलएक्सडब्ल्यूएक्सएच | 4000x3800x2800 मिमी |
उत्पाद सुविधाएँ
1. ट्रांसमिशन सिस्टम
ताइवान से प्राप्त उच्च-सटीकता गाइड रेल और स्लाइडर, विशेष रूप से सुचारू प्रदर्शन सुनिश्चित करने के लिए डिज़ाइन किए गए हैं, जबकि उपकरण की भार-वहन क्षमता को काफी बढ़ाते हैं। एक्स-अक्ष और जेड-अक्ष क्रमशः दो और चार रोलिंग लीनियर गाइड से लैस हैं, जो पार्श्व और अनुदैर्ध्य दोनों गतियों के लिए मार्गदर्शक और भार-वहन तत्व के रूप में काम करते हैं। यह व्यवस्था उच्च गति ड्रिलिंग संचालन के लिए तकनीकी मांगों को पूरी तरह से संतुष्ट करती है। पावर ट्रांसमिशन के मामले में, एक्स-अक्ष और जेड-अक्ष दोनों एसी सर्वो मोटर्स द्वारा संचालित होते हैं, जो रोटेशनल मोशन को सटीक लीनियर डिस्प्लेसमेंट में बदलने के लिए प्रिसिजन बॉल स्क्रू को ड्राइव करते हैं।
वाई-अक्ष दो मजबूत रोलिंग लीनियर गाइड से लैस है, प्रत्येक दो स्क्वायर रेल स्लाइडर से फिट है, जो वाई-अक्ष स्लाइडिंग तंत्र का निर्माण करता है। यह कॉन्फ़िगरेशन न केवल गैन्ट्री फ्रेम की कठोरता और ताकत की सख्त आवश्यकताओं को पूरा करता है, बल्कि कई तकनीकी लाभ भी प्रदान करता है, जिसमें कम घर्षण गुणांक, उच्च गति गति, बेहतर कंपन डंपिंग और विस्तारित परिचालन जीवनकाल शामिल है। पावर ट्रांसमिशन के लिए, वाई-अक्ष सिंक्रोनस सर्वो मोटर ड्राइव तकनीक का उपयोग करता है, जो सटीक पारस्परिक गति को सक्षम करने के लिए बॉल स्क्रू को एक साथ चलाता है, जिससे सटीक सीएनसी मशीनिंग संचालन सुनिश्चित होता है।
2. स्वचालित स्नेहन प्रणाली और सुरक्षा तंत्र:
यह मशीन ताइवान में निर्मित वॉल्यूमेट्रिक पार्शियल-प्रेशर स्वचालित स्नेहन प्रणाली से सुसज्जित है, जो गाइड रेल, लीड स्क्रू और रैक जैसे गतिशील घटकों को संपूर्ण, कोण-मुक्त स्नेहन प्रदान करती है, जिससे मशीन के सेवा जीवन को काफी बढ़ाया जा सकता है। एक्स-अक्ष और वाई-अक्ष को डस्टप्रूफ कवर द्वारा सुरक्षित किया जाता है, जबकि वर्कबेंच के चारों ओर वाटरप्रूफ स्प्लैश गार्ड स्थापित किए जाते हैं, जो संचालन के दौरान बढ़ी हुई सुरक्षा प्रदान करते हैं।
3. केंद्रीय शीतलक वितरण प्रणाली:
यह मशीन एक मानक केंद्रीय शीतलक वितरण प्रणाली की सुविधा देती है। आंतरिक शीतलक परिसंचरण मशीनिंग के दौरान टूल से लोहे के चिप्स को चिपकने से प्रभावी ढंग से रोकता है, जिससे टूल का घिसाव कम होता है, टूल का जीवन बढ़ता है, और वर्कपीस की सतह फिनिश में सुधार होता है। टूल टिप पर उच्च दबाव वाला शीतलक आउटलेट वर्कपीस की सतह और उच्च गति वाले रोटरी जॉइंट दोनों के लिए विश्वसनीय सुरक्षा सुनिश्चित करता है, दूषित पदार्थों के कारण होने वाले अवरोधों को रोकता है और वर्कपीस की गुणवत्ता और समग्र परिचालन दक्षता दोनों को बढ़ाता है।
प्लेट और शीट धातु पर ड्रिलिंग और मार्किंग संचालन के लिए डिज़ाइन किया गया यह उन्नत सीएनसी गैन्ट्री-प्रकार का औद्योगिक उपकरण, प्लेट-जैसे घटकों और संरचनात्मक भागों की सटीक मशीनिंग के लिए सटीक रूप से इंजीनियर किया गया है। विशेष रूप से फ्लैंज, डिस्क, रिंग और फ्लैट प्लेट जैसे वर्कपीस को संसाधित करने के लिए तैयार किया गया है, इसे एक महत्वपूर्ण विनिर्देश के अनुसार बनाया गया है, यह सुनिश्चित करते हुए कि इन वर्कपीस की मोटाई मशीन के पूर्वनिर्धारित प्रभावी मशीनिंग मापदंडों का सख्ती से पालन करती है।
स्टील संरचना निर्माण सुविधाओं में, यह उपकरण संरचनात्मक प्लेटों और कनेक्टिंग घटकों पर सटीक ड्रिलिंग और मिलिंग संचालन करता है, जिससे स्टील फ्रेमवर्क की स्थिर असेंबली के लिए एक ठोस आधार स्थापित होता है। पवन ऊर्जा क्षेत्र के भीतर, यह पवन टरबाइन टावरों और फ्लैंज के लिए उच्च-सटीकता मशीनिंग समाधान प्रदान करता है - महत्वपूर्ण संचालन जो यह सुनिश्चित करते हैं कि ये घटक चरम पर्यावरणीय परिस्थितियों (जैसे, तेज हवाएं, तापमान में उतार-चढ़ाव) का सामना करने में सक्षम हैं। पुल निर्माण परियोजनाओं के लिए, उपकरण पुल गर्डर्स और सपोर्ट ब्रैकेट को संसाधित करता है, जिससे मजबूत, टिकाऊ कनेक्शन बनते हैं जो पुल के विस्तारित सेवा जीवन के दौरान गतिशील भार का सामना करने के लिए डिज़ाइन किए गए हैं।
