उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| एलएक्सडब्ल्यू: | 6000x6000 मिमी | गैन्ट्री ऊंचाई: | 800 मिमी |
|---|---|---|---|
| धुरी शंकु: | 1 व्यक्ति | अधिकतम ड्रिलिंग व्यास: | 80 मिमी |
| टी-स्लॉट की चौड़ाई: | 28 मिमी | टैपिंग व्यास: | एम3-एम36 |
| स्पिंडल गति: | 30~3000 आर/मिनट | सर्वो स्पिंडल मोटर पावर: | 22 किलोवाट |
| प्रमुखता देना: | सर्वो स्पिंडल सीएनसी प्लेट ड्रिलिंग मशीन,सीएनसी प्लेट ड्रिलिंग और मिलिंग मशीन,22 किलोवाट सीएनसी प्लेट ड्रिलिंग मिलिंग मशीन |
||

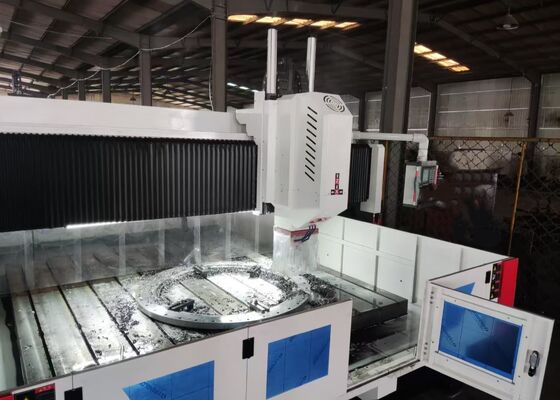

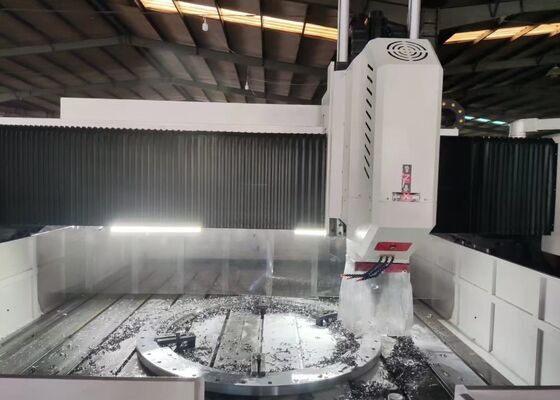

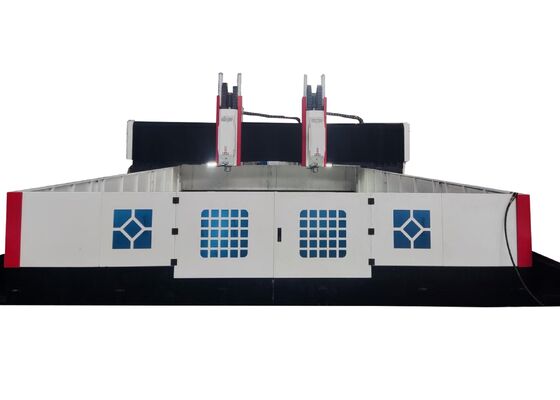

मॉडल पीएचडी6060 सीएनसी प्लेट ड्रिलिंग और मिलिंग मशीन 22 किलोवाट सर्वो स्पिंडल मोटर पावर
अनुप्रयोग:
यह कस्टम-डिज़ाइन किया गया सीएनसी गैन्ट्री-टाइप फ्लैंज ड्रिलिंग और मिलिंग मशीन मशीनिंग संचालन की एक व्यापक श्रृंखला करने के लिए इंजीनियर किया गया है, जिसमें प्लेट-प्रकार के वर्कपीस और संरचनात्मक असेंबली पर ड्रिलिंग, चैम्फरिंग, टैपिंग, मिलिंग और बोरिंग शामिल हैं। यह फ्लैंज, डिस्क, रिंग-आकार के पुर्जे और प्लेट जैसे घटकों के लिए उच्च-दक्षता वाले छेद-मशीनिंग क्षमताएं प्रदान करता है, निर्दिष्ट मोटाई सीमा के भीतर। मशीन थ्रू-होल और ब्लाइंड होल दोनों को संसाधित करने में सक्षम है, जो मोनोलिथिक सामग्री घटकों के साथ-साथ कम्पोजिट सामग्री वर्कपीस के साथ असाधारण संगतता प्रदर्शित करती है। उन्नत डिजिटल नियंत्रण तकनीक से लैस, यह मशीन बेहतर परिचालन आसानी और सुविधा सुनिश्चित करती है। यह उच्च-सटीकता स्वचालित उत्पादन को सक्षम बनाता है, विभिन्न वर्कपीस प्रकारों की प्रसंस्करण आवश्यकताओं को समायोजित करता है, और बड़े पैमाने पर विनिर्माण आवश्यकताओं का समर्थन करता है।
विनिर्देश:
| वर्कपीस का आकार | एलएक्सडब्ल्यू | 6000x6000 मिमी |
| गैन्ट्री की ऊंचाई |
800 मिमी (यह नींव के अनुसार भी निर्धारित किया जा सकता है) |
|
| वर्कबेंच | टी-स्लॉट चौड़ाई | 28 मिमी |
| ड्रिलिंग पावर हेड | मात्रा। | 2 |
| स्पिंडल टेपर | बीटी50 | |
|
अधिकतम ड्रिलिंग व्यास (साधारण कार्बन स्टील) |
φ80 मिमी | |
| अधिकतम मोटाई | ≤150 मिमी | |
| टैपिंग व्यास | एम3-एम36 | |
| स्पिंडल गति | 30~3000 आर/मिनट | |
| सर्वो स्पिंडल मोटर पावर | 22 किलोवाट | |
| स्पिंडल के निचले सिरे से वर्कटेबल तक की दूरी | 200-800 मिमी | |
|
पावर हेड का पार्श्व आंदोलन(एक्स अक्ष) |
अधिकतम क्षैतिज स्ट्रोक | 6000 मिमी |
| पार्श्व गति | 0~8 आर/मिनट | |
| पार्श्व गति के लिए सर्वो मोटर पावर | 2x4.2 किलोवाट | |
|
गैन्ट्री अनुदैर्ध्य गति (वाई अक्ष) |
अधिकतम फ़ीड स्ट्रोक | 6000 मिमी |
| फ़ीड गति | 0~8 मीटर/मिनट | |
| फ़ीड सर्वो मोटर पावर | 2x4.2 किलोवाट | |
| ऊर्ध्वाधर रैम फ़ीड गति (जेड अक्ष) | अधिकतम स्ट्रोक | 600 मिमी |
| गति | 0~6 मीटर/मिनट | |
| सर्वो मोटर पावर | 2x3.6 किलोवाट (ब्रेक) | |
| तीन-अक्ष स्थिति सटीकता | एक्स/वाई/जेड/ए/बी/सी | ±0.01/1000 मिमी |
| तीन-अक्ष दोहराव स्थिति सटीकता | एक्स/वाई/जेड/ए/बी/सी | ±0.01/1000 मिमी |
| समग्र आकार | एलएक्सडब्ल्यूएक्सएच | 11000x9500x4000 मिमी |
उपकरण संरचना:
यह सीएनसी गैन्ट्री ड्रिलिंग और मार्किंग मशीन विशेष रूप से कास्ट आयरन बेड वर्कबेंच, एक चल गैन्ट्री संरचना, एक ट्रेवर्सिंग सैडल, एक ड्रिलिंग-मिलिंग पावर यूनिट, एक स्वचालित स्नेहन और सुरक्षा प्रणाली, एक पुनरावर्ती शीतलन मॉड्यूल, एक संख्यात्मक नियंत्रण (एनसी) प्रणाली और एक विद्युत नियंत्रण मॉड्यूल के साथ डिज़ाइन की गई है। रोलिंग गाइडवे से सुसज्जित, मशीन असाधारण भार-वहन क्षमता और सटीक गति नियंत्रण सुनिश्चित करती है, जबकि उच्च-सटीकता बॉल स्क्रू ड्राइव सिस्टम उत्कृष्ट स्थिति सटीकता और सुसंगत परिचालन दोहराव प्रदान करते हैं।
उत्पाद सुविधाएँ
1. ड्रिलिंग पावर हेड
ड्रिलिंग पावर हेड एक समर्पित सर्वो-संचालित स्पिंडल मोटर से सुसज्जित है, जो गति में कमी और टॉर्क वृद्धि के लिए एक दांतेदार सिंक्रोनस बेल्ट का उपयोग करता है ताकि कस्टम-इंजीनियर परिशुद्धता स्पिंडल को चलाया जा सके। स्पिंडल में छह-पंक्ति जापानी कोणीय संपर्क बेयरिंग व्यवस्था (सामने चार बेयरिंग और पीछे दो) है, जो निरंतर गति समायोजन की अनुमति देती है। एक वायवीय उपकरण परिवर्तक के साथ एकीकृत, स्पिंडल त्वरित और कुशल उपकरण विनिमय की सुविधा प्रदान करता है। फ़ीड गति एक बॉल स्क्रू से जुड़े सर्वो मोटर द्वारा संचालित होती है। एक्स और वाई दोनों अक्ष समन्वित आंदोलन का समर्थन करते हैं और रैखिक और गोलाकार इंटरपोलेशन को सक्षम करते हुए अर्ध-बंद-लूप नियंत्रण का उपयोग करते हैं। स्पिंडल नोज को बीटी50 टेपर होल के साथ डिज़ाइन किया गया है और इसे हाई-स्पीड रोटरी जॉइंट के साथ जोड़ा गया है, जो थ्रू-स्पिंडल कूलेंट डिलीवरी के माध्यम से हाई-स्पीड यू-ड्रिल संचालन को सक्षम करता है।
2. ट्रांसमिशन सिस्टम
ताइवान-निर्मित गाइड रेल और एक उच्च-सटीकता स्लाइडर कॉन्फ़िगरेशन की विशेषता, सिस्टम सुचारू संचालन और बढ़ी हुई भारी-भार वहन क्षमता सुनिश्चित करता है। एक्स-अक्ष पार्श्व मार्गदर्शन और भार-वहन तत्वों के रूप में दोहरे रोलिंग रैखिक गाइड रेल का उपयोग करता है, जो उच्च गति ड्रिलिंग संचालन की मांगों को पूरी तरह से पूरा करता है। एक्स-अक्ष ट्रांसमिशन को एक सटीक बॉल स्क्रू के साथ युग्मित एक एसी सर्वो मोटर द्वारा संचालित किया जाता है, जो सटीक रैखिक गति नियंत्रण को सक्षम करता है।
3. ट्रांसमिशन सिस्टम (वाई-अक्ष अनुभाग, जारी)
वाई-अक्ष दोनों तरफ दो हेवी-ड्यूटी रोलिंग रैखिक गाइड रेल से सुसज्जित है, प्रत्येक में तीन स्क्वायर रेल कैरिज गाइड रेल पर तय किए गए हैं, जो वाई-अक्ष स्लाइडिंग तंत्र बनाते हैं। यह डिज़ाइन न केवल गैन्ट्री फ्रेम की उच्च कठोरता और संरचनात्मक अखंडता की मांग वाली आवश्यकताओं को पूरा करता है, बल्कि कई तकनीकी लाभ भी प्रदान करता है, जिसमें कम घर्षण गुणांक, उच्च गति, बेहतर कंपन डंपिंग गुण और विस्तारित परिचालन जीवनकाल शामिल हैं। वाई-अक्ष गति के लिए, दोहरे सर्वो मोटर सिंक्रोनस ड्राइव तकनीक का उपयोग किया जाता है: प्रत्येक तरफ एक समर्पित सर्वो मोटर बॉल स्क्रू के रोटेशन को सिंक्रोनस रूप से संचालित करती है, जिससे गैन्ट्री फ्रेम का सटीक विस्थापन सक्षम होता है और उच्च-सटीकता सीएनसी मशीनिंग कार्यों का समर्थन होता है।
.
यह उन्नत सीएनसी गैन्ट्री औद्योगिक मशीन प्लेट और शीट धातु घटकों पर ड्रिलिंग और मार्किंग संचालन करने के लिए कस्टम-डिज़ाइन की गई है। प्लेट-प्रकार के वर्कपीस और संरचनात्मक असेंबली की उच्च-सटीकता मशीनिंग के लिए सटीक रूप से इंजीनियर, यह विशेष रूप से फ्लैंज, डिस्क, रिंग-आकार के पुर्जे, फ्लैट प्लेट और समान घटकों के प्रसंस्करण के साथ संगत है। एक प्रमुख परिचालन आवश्यकता यह है कि वर्कपीस की मोटाई को मशीन के पूर्वनिर्धारित प्रभावी मशीनिंग विनिर्देशों का सख्ती से पालन करना चाहिए।
स्टील संरचना निर्माण सुविधाओं में, यह उपकरण संरचनात्मक प्लेटों और जोड़ने वाले तत्वों पर सटीक ड्रिलिंग और मिलिंग संचालन करता है, जो स्टील फ्रेमवर्क की स्थिर असेंबली के लिए एक विश्वसनीय आधार प्रदान करता है। पवन ऊर्जा क्षेत्र में, यह पवन टरबाइन टावरों और फ्लैंज के लिए उन्नत, उच्च-सटीकता मशीनिंग समाधान प्रदान करता है - यह सुनिश्चित करता है कि ये घटक कठोर पर्यावरणीय परिस्थितियों का सामना कर सकें, जैसे कि तेज हवाएं और तापमान भिन्नताएं। पुल निर्माण परियोजनाओं के लिए, उपकरण पुल गर्डर्स और सपोर्ट ब्रैकेट को संसाधित करता है, जिससे स्थिर, टिकाऊ कनेक्शन बनाए जा सकते हैं जो पुल के विस्तारित सेवा जीवन भर गतिशील भार का सामना करने के लिए डिज़ाइन किए गए हैं।
