उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| स्थिति: | नया | अधिकतम। आकार की चौड़ाई x ऊंचाई: | 1250x600 मिमी |
|---|---|---|---|
| मिन। आकार की चौड़ाई x ऊंचाई: | 200 × 75 मिमी | अधिकतम बीम लंबाई: | 12000 मिमी |
| मुख्य धुरी: | 3 | मुख्य धुरी मॉडल: | BT40 |
| मोटर पावरर: | 3*11kw | स्पिंडल गति: | 200 ~ 3000 आर / मिनट |

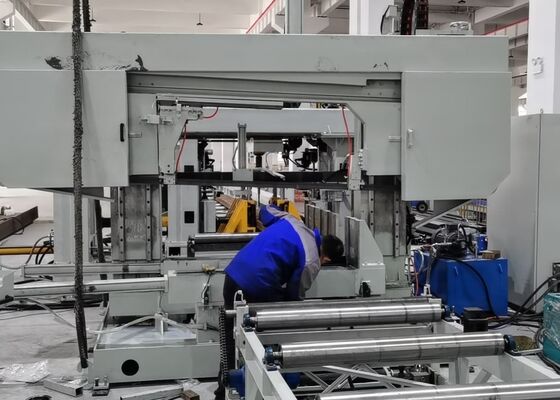

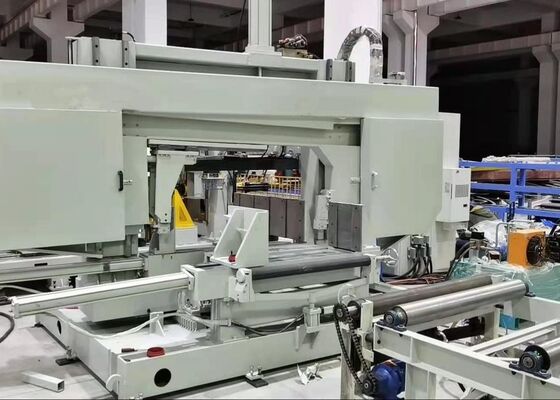

बड़े अनुभाग बीम प्रसंस्करण मॉडल BHD1250C सीएनसी ड्रिलिंग मशीन बहु छेद निरंतर ड्रिलिंग
उत्पाद का परिचय:
बीएचडी श्रृंखला की मशीन एक विशेष ड्रिलिंग प्रणाली है जो अधिकतम चौड़ाई 1250 मिमी और ऊंचाई 600 मिमी के बीम के लिए डिज़ाइन की गई है। यह मुख्य रूप से एच बीम पर छेद ड्रिलिंग संचालन के लिए उपयोग की जाती है,चैनल बीम, कोण और आयताकार ट्यूबों। तीन spindles की स्थिति और खिला पूरी तरह से servo मोटर्स द्वारा संचालित कर रहे हैं। इस मशीन एक गियरबॉक्स द्वारा संचालित एक धुरी है,सर्वो मोटर चालित भोजन, और सीएनसी गाड़ी आधारित इन-फीड। यह व्यापक रूप से निर्माण, पुल निर्माण और अन्य संबंधित उद्योगों जैसे क्षेत्रों में लागू होता है।
उत्पाद विन्यास की जानकारी:
| एच बीम पैरामीटर | अधिकतम आकार चौड़ाई x ऊंचाई | 1250x600 मिमी | |
| न्यूनतम आकार चौड़ाई x ऊंचाई | 200×75 मिमी | ||
| अधिकतम किरण की लंबाई | 12000 मिमी | ||
| मुख्य धुरी | Qty. | 3 | |
| मॉडल | बीटी40 | ||
| मोटर शक्ति | 3x11 किलोवाट | ||
| धुरी की गति | 200~3000 रु/मिनट | ||
| अधिकतम छेद व्यास | φ40 मिमी | ||
| मोटर शक्ति | फ़ीड सर्वो मोटर की शक्ति | 2x3 किलोवाट | |
| पोजिशनिंग सर्वो मोटर पावर | 2x3 किलोवाट | ||
| प्रसंस्करण सटीकता | छेद दूरी विचलन | 1 मीटर के भीतर दो छेद | ±0.5 |
| अनुमेय विचलन मूल्य छेद की दूरी के प्रत्येक अतिरिक्त 1 मीटर के लिए ±0.2 मिमी बढ़ जाता है, और अधिकतम ±2 मिमी से अधिक नहीं है | |||
| अंतिम मार्जिन विचलन | ±1.0 मिमी | ||
| हाइड्रोलिक प्रणाली | हाइड्रोलिक पंप दबाव | 7 एमपीए | |
| तेल पंप मोटर की शक्ति | 7 किलोवाट | ||
| विद्युत प्रणाली | नियंत्रण विधि | पीएलसी | |
| सीएनसी अक्षों की संख्या | 7 | ||
| कुल आकार (L x W x H) | 32000x6200x4000 | ||
आवेदनः
यह मशीन विशेष रूप से एच बीम, चैनल स्टील और बॉक्स बीम पर ड्रिलिंग ऑपरेशन के लिए डिज़ाइन की गई है, और स्टील निर्माण, निर्माण,पुल निर्माण, तीन आयामी पार्किंग संरचनाएं, और अधिक। 7-अक्ष सीएनसी अनुभाग स्टील 3 डी ड्रिलिंग मशीन दो ऊर्ध्वाधर अक्षों पर सटीक स्थिति सुनिश्चित करने के लिए सात सर्वो मोटर्स का लाभ उठाती है,एक क्षैतिज धुरी, और एक अनुदैर्ध्य धुरी, साथ ही तीन धुरी के लिए सर्वो-ड्राइव फ़ीडिंग के साथ। मशीन तीन ड्रिलिंग सतहों से लैस है, जिनमें से प्रत्येक अपने स्वयं के समर्पित ड्रिलिंग धुरी से लैस है।प्रत्येक धुरी एक आवृत्ति नियंत्रित मोटर द्वारा संचालित है, और सर्वो-नियंत्रित फ़ीडिंग इष्टतम परिचालन दक्षता सुनिश्चित करती है।मशीन एक ही चक्र में काम के टुकड़े के सभी तीन पक्षों पर ड्रिलिंग सक्षम बनाता है, उच्च उत्पादकता और सटीक छेद प्लेसमेंट दोनों प्रदान करता है।यह उपकरण इस्पात निर्माण और विनिर्माण उद्योगों के भीतर उच्च गुणवत्ता मानकों को बनाए रखने में अभिन्न भूमिका निभाता है.
सीएनसी बीम ड्रिलिंग लाइन की मुख्य विशेषताएंः
1. इनफ्यूड कन्वेयर और फीडिंग कैरिज ️ तेज, विश्वसनीय और सटीक
2वैकल्पिक पारवर्ती कन्वेयर और लोडिंग प्रणाली ∙ परिचालन प्रभावशीलता में सुधार
3. वैकल्पिक डिस्क मार्किंग यूनिट स्वचालित रूप से 38 मार्किंग वर्णों का चयन करता है
4. ड्रिलिंग यूनिट प्रत्येक धुरी 520 मिमी के भीतर एक्स अक्ष के साथ स्वतंत्र आंदोलन करने में सक्षम है
5. मशीन फ्रेम ️ मजबूत निर्माण, उत्कृष्ट कठोरता और असाधारण स्थिरता
6विद्युत प्रणाली ️ उपयोगकर्ता के अनुकूल प्रोग्रामिंग और संचालन, NC1, DXF, और DSTV CAM फ़ाइल स्वरूपों के साथ संगत
7हाइड्रोलिक यूनिट और शीतलन प्रणाली हवा-कूल्ड/एयर कंडीशनिंग सिस्टम के साथ बीम के लिए हाइड्रोलिक क्लैंपिंग
8. हाइड्रोलिक स्टेशन एक जल शीतलन तंत्र के साथ एकीकृत
शीत प्रसंस्करण: एच-बीम ड्रिलिंग मशीन का उपयोग स्टील प्रोफाइल कनेक्शन प्लेटों पर छेद पैटर्न बनाने के लिए किया जाता है।
समग्र संरचना: बाहरी शाफ्टों को सर्वो मोटर्स द्वारा संचालित किया जाता है और उच्च परिशुद्धता वाले रैखिक रेल द्वारा समर्थित किया जाता है, जो पूरे सिस्टम में असाधारण परिचालन सटीकता सुनिश्चित करता है।

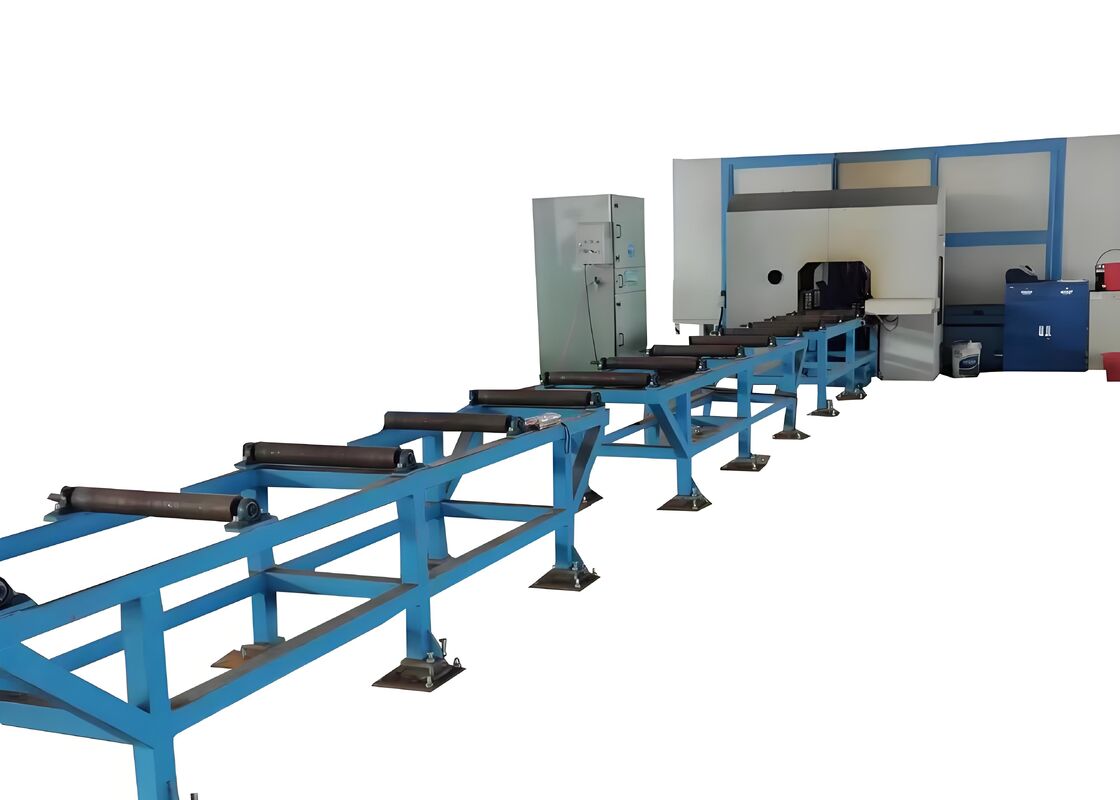

फीड रोलर फ्रेम: रोलर इकट्ठे, गैर-संचालित रोलर्स और साइड पोजिशनिंग व्हील्स के पांच सेटों से मिलकर, फीड रोलर फ्रेम में एक सरल डिजाइन, संचालन में आसानी,उच्च फ़ीडिंग सटीकता, और उल्लेखनीय दक्षता।
समाप्त कार्यक्षेत्र भंडारण क्षेत्रः ड्रिलिंग समाप्त होने पर, कार्यक्षेत्र को ड्रिलिंग इकाई से स्थानांतरित किया जाता है और चेन ड्राइव के साथ मोटर चालित रोलर प्रणाली के माध्यम से पहुंचाया जाता है।फिर तैयार उत्पाद को सीधे चार सेट ट्रॉलियों का उपयोग करके संग्रहीत किया जाता है.
ऑटो फीडिंग: उन्नत क्लैंपिंग सिस्टम मैनुअल हस्तक्षेप को कम करता है। ट्रॉली ट्रैक सटीक गाइड रेल और समर्थन से लैस है, जो स्थिर और सटीक फीडिंग सुनिश्चित करता है।
आसान ऑपरेशन: सिस्टम ऑनलाइन और ऑफलाइन प्रोग्रामिंग दोनों विकल्पों का समर्थन करता है। बाहरी डेटा को यूएसबी ड्राइव के माध्यम से स्थानांतरित किया जा सकता है। यह टेकला 3 डी सॉफ्टवेयर और डीएसटीवी फ़ाइलों के साथ पूरी तरह से संगत है,प्रसंस्करण कार्यक्रमों के प्रत्यक्ष निर्यात की अनुमति देने वाला.
नमूना प्रदर्शन सत्रों के दौरान, सीएनसी बीम और शीट धातु ड्रिलिंग, अंकन,और कतरनी मशीन प्रभावी ढंग से विभिन्न flange चौड़ाई और वेब मोटाई के साथ मानक एच बीम नमूनों को संभालकर अपनी प्रसंस्करण क्षमताओं का प्रदर्शन करता हैइन प्रदर्शनों में दिखाए गए नमूने स्पष्ट रूप से सटीक छेद प्लेसमेंट प्राप्त करने में मशीन की दक्षता पर जोर देते हैं,साफ-सुथरे धागे, और स्पष्ट, सटीक मार्किंग पैटर्न, जिससे वास्तविक दुनिया के अनुप्रयोगों में इसकी असाधारण सटीकता और विश्वसनीयता को पूरी तरह से उजागर किया जाता है।
यह मशीन विशेष रूप से एच-बीम और चैनल बीम पर उच्च गति वाले छेद प्रसंस्करण के लिए डिज़ाइन की गई है। इसमें एक सर्वो मोटर द्वारा संचालित एक धुरी है जिसे सीएनसी प्रणाली के माध्यम से नियंत्रित किया जाता है,अपवादात्मक दक्षता और सटीकता सुनिश्चित करने के लिए एक सीएनसी गाड़ी द्वारा प्रबंधित इन-फीडिंग के साथइसका निर्माण, पुल निर्माण और अन्य संबंधित उद्योगों जैसे क्षेत्रों में व्यापक रूप से उपयोग किया जाता है।
