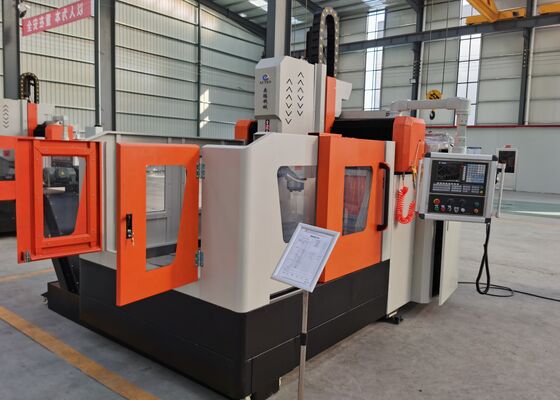

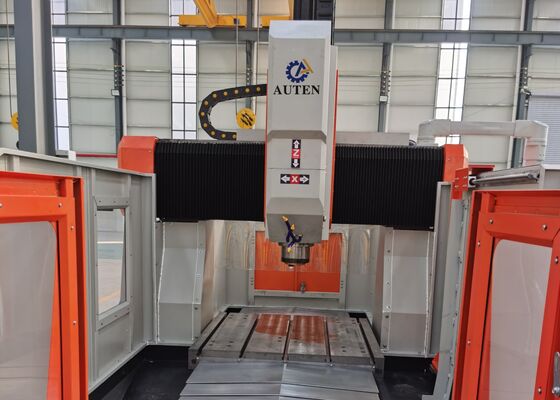

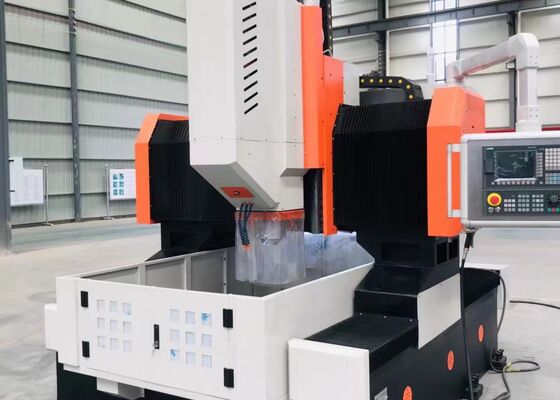

पवन ऊर्जा उत्पादन का उपयोग मोटी प्लेट ड्रिलिंग फिक्स्ड वर्कटेबल सीएनसी ड्रिलिंग मशीन प्लेट प्रसंस्करण
उत्पाद का परिचय:
यह मशीन मुख्य रूप से φ80 मिमी से कम के छेद व्यास के साथ ट्यूब शीट प्लेटों और फ्लैंग्स को ड्रिल करने के लिए डिज़ाइन की गई है। इसके प्रमुख कार्यों में ड्रिलिंग, रीमिंग, बोरिंग, टैपिंग, चैंफरिंग,और मिलिंग. यह कार्बाइड और मानक ड्रिल बिट्स दोनों के साथ संगत है। सीएनसी नियंत्रण प्रणाली उपयोगकर्ता के अनुकूल है, संचालन में आसानी सुनिश्चित करती है। मशीन अपने प्रदर्शन में असाधारण सटीकता प्रदान करती है।
उत्पाद विन्यासः
| मॉडल | PHD1010 | |
| काम करने वाले टुकड़े का आकार | LxW (मिमी) | 1000x1000 |
| कार्यक्षेत्र की टी-स्लॉट चौड़ाई (मिमी) | 28 | |
| ड्रिलिंग पावर हेड | Qty. | 1 |
| स्पिंडल कॉपर | बीटी40 | |
| अधिकतम ड्रिलिंग व्यास (मिमी) | Φ50 | |
| अधिकतम मोटाई (मिमी) | ≤ 180 | |
| टैपिंग व्यास | M3-M20 | |
| धुरी गति (r/min) | 30~3000 | |
| सर्वो स्पिंडल मोटर की शक्ति (किलोवाट) | 11 | |
| पावर हेड की पार्श्व गति (X अक्ष) | अधिकतम क्षैतिज स्ट्रोक (मिमी) | 1000 |
| पार्श्व गति गति (r/min) | 0 ~ 8 | |
| पार्श्व गति के लिए सर्वो मोटर की शक्ति (किलोवाट) | 2.4 | |
| गैन्ट्री अनुदैर्ध्य आंदोलन (Y अक्ष) | अधिकतम फ़ीड स्ट्रोक (मिमी) | 1000 |
| फ़ीड चलती गति (m/min) | 0 ~ 8 | |
| फीड सर्वो मोटर की शक्ति (किलोवाट) | 2.4 | |
| ऊर्ध्वाधर राम फ़ीड गति (Z अक्ष) | अधिकतम स्ट्रोक (मिमी) | 400 |
| गति (m/min) | 0 ~ 8 | |
| सर्वो मोटर की शक्ति (किलोवाट) | 2.4 | |
| तीन-अक्षीय स्थिति की सटीकता | एक्स/वाई/जेड/ए/बी/सी (मिमी) | ±0.02/1000 |
| तीन-अक्ष पुनरावृत्ति पोजिशनिंग सटीकता | एक्स/वाई/जेड/ए/बी/सी (मिमी) | ±0.01/1000 |
| विद्युत प्रणाली | सीएनसी प्रणाली | FAGOR/ KND/ GSK |
| औजार परिवर्तक | डिस्क प्रकार (वैकल्पिक) | 24 उपकरण स्थान |
| कुल आकार | LxWxH (m) | 3.2x2.2x2.2 |
उत्पाद की विशेषताएं
1मशीन फ्रेम और क्रॉस बीम एक वेल्डेड निर्मित संरचना के साथ निर्मित हैं, जो उच्च परिशुद्धता सुनिश्चित करने के लिए व्यापक उम्र बढ़ने गर्मी उपचार से गुजरता है।अनुप्रस्थ स्लाइडिंग टेबल, और राम सभी कास्ट आयरन से बने होते हैं, जो बढ़ी हुई स्थायित्व और स्थिरता प्रदान करते हैं।
2एक्स-अक्ष के दोनों ओर दोहरी सर्वो ड्राइव प्रणाली गारंटि की सटीक और समानांतर गति की गारंटी देती है, जो वाई और एक्स अक्षों के बीच उत्कृष्ट चौकोरता सुनिश्चित करती है।
3कार्य तालिका का निर्माण कास्ट आयरन से किया गया है, जिससे स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित होता है।
4. ड्रिलिंग स्पिंडल एक कठोर, उच्च परिशुद्धता BT40 प्रकार है, जो कुशल संचालन और आसान उपकरण परिवर्तन के लिए एक आंतरिक शीतलन प्रणाली से लैस है। स्पिंडल की गति 30 से 3000 आरपीएम तक होती है।
5. दो प्लेट-चेन प्रकार के स्क्रैप हटाने वाले उपकरण कार्य तालिका के दोनों ओर स्थापित हैं। ये उपकरण स्क्रैप और शीतल द्रव को इकट्ठा करते हैं, जिससे शीतल द्रव का कुशल पुनर्चक्रण संभव हो जाता है।
6मशीन दो शीतलन विधियों से सुसज्जित है, आंतरिक और बाहरी शीतलन, दोनों पर्याप्त दबाव और प्रवाह दर प्रदान करते हैं।यह ड्रिलिंग टूल्स के उचित स्नेहन और ठंडा सुनिश्चित करने के लिए शीतल द्रव स्तर निगरानी घटकों के साथ सुसज्जित है.
7. मशीन में एक स्वचालित स्नेहन प्रणाली शामिल है जो महत्वपूर्ण चलती घटकों, जैसे गाइड रेल, बॉल स्क्रू और रोलर बीयरिंगों को लगातार और विश्वसनीय स्नेहन प्रदान करती है,इस प्रकार इन प्रमुख भागों के सेवा जीवन का विस्तार.
8सीएनसी नियंत्रण प्रणाली 828 डी है, जो मजबूत कार्यक्षमता, स्वचालित सीएडी-सीएएम प्रोग्रामिंग, उपयोगकर्ता के अनुकूल संचालन, स्वचालित अलर्ट और त्रुटि मुआवजे के साथ प्रदान करती है।
9इस मशीन में विश्व स्तर पर मान्यता प्राप्त ब्रांडों के प्रमुख आउटसोर्स किए गए घटकों का उपयोग किया गया है, जिसमें रैखिक रोलर गाइड रेल, बॉल स्क्रू, सर्वो मोटर्स और ड्राइवर, स्पिंडल, सीएनसी नियंत्रण प्रणाली,हाइड्रोलिक पंपयह मशीन की असाधारण विश्वसनीयता और स्थिर प्रदर्शन सुनिश्चित करता है।
सीएनसी गैन्ट्री प्लेट काटने की मशीन एक मजबूत औद्योगिक समाधान है, जिसे प्लेट के आकार के घटकों और संरचनात्मक तत्वों के सटीक प्रसंस्करण के लिए सावधानीपूर्वक इंजीनियर किया गया है।यह मशीन विशेष रूप से flanges जैसे workpieces के हैंडलिंग के लिए बनाया गया है, डिस्क, छल्ले, और सपाट प्लेट, बशर्ते कि सामग्री की मोटाई मशीन के निर्दिष्ट प्रभावी मशीनिंग रेंज के भीतर है।
इस्पात संरचना निर्माण सुविधाओं में यह प्लेट ड्रिलिंग मशीन संरचनात्मक प्लेटों और कनेक्टिंग घटकों पर सटीक ड्रिलिंग और फ्रीजिंग ऑपरेशन करती है,लोचदार इस्पात ढांचे के निर्माण के लिए एक ठोस आधार प्रदान करनापवन ऊर्जा क्षेत्र में, यह पवन टरबाइन टावरों और फ्लैंग्स के लिए उच्च परिशुद्धता वाले मशीनिंग प्रदान करता है, जो आवश्यक प्रक्रियाएं हैं जो इन घटकों को कठोर पर्यावरणीय परिस्थितियों का सामना करने की गारंटी देते हैं।अत्यधिक हवाओं और तापमान में उतार-चढ़ाव सहितपुल निर्माण परियोजनाओं के लिए, उपकरण पुल बीमों और समर्थन को संसाधित करता है,पुल के विस्तारित सेवा जीवन के दौरान गतिशील भारों का सामना करने में सक्षम स्थिर और टिकाऊ कनेक्शनों का गठन सुनिश्चित करना.
