उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वर्कपीस आकार: | 4000x8000 मिमी | कार्यक्षेत्र की टी-स्लॉट चौड़ाई (मिमी): | 28 |
|---|---|---|---|
| धुरी शंकु: | 1 व्यक्ति | अधिकतम. ड्रिलिंग व्यास (मिमी): | Φ90 |
| अधिकतम. मोटाई (मिमी): | ≤300 | टैपिंग व्यास: | एम3-एम36 |
| तकला गति (आर / मिनट): | 30~3000 | सर्वो स्पिंडल मोटर की शक्ति (किलोवाट): | 22/30/37 |

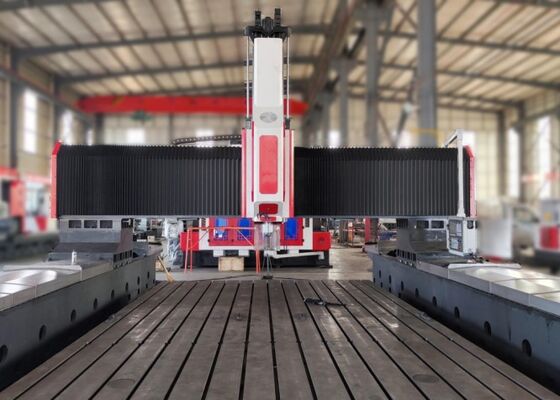

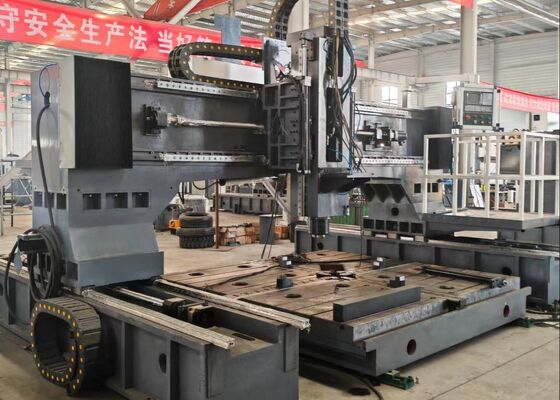

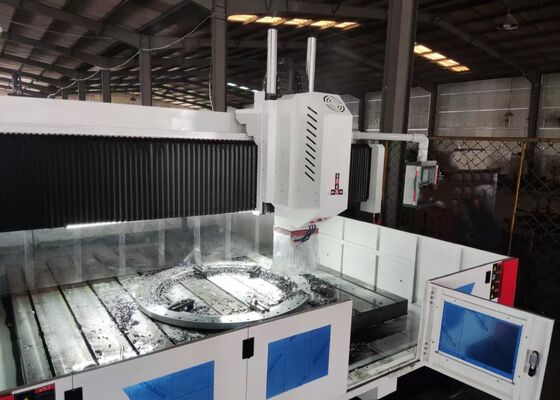

पवन ऊर्जा उत्पादन उद्योग के लिए लागू सीएनसी गैन्ट्री ड्रिलिंग मशीन मॉडल PHD4080
उत्पाद का परिचय:
यह मशीन एक गैन्ट्री प्रकार की मोबाइल सीएनसी उच्च गति ड्रिलिंग और मिलिंग इकाई है। यह मुख्य रूप से स्टील प्लेटों, फ्लैंग्स,गर्मी एक्सचेंजरकार्बाइड ड्रिल का उपयोग आंतरिक शीतलन के साथ उच्च गति ड्रिलिंग के लिए किया जाता है। मशीन एक KND या सीएनसी सिस्टम बस नियंत्रण से लैस है,संचालन में आसानी प्रदान करना और स्वचालन को सक्षम करना, उच्च परिशुद्धता, और छोटे से मध्यम आकार के उत्पादन के लिए उपयुक्तता विभिन्न उत्पादों के साथ चलता है।
उत्पाद विन्यासः
| मॉडल | PHD4080 | |
| काम करने वाले टुकड़े का आकार | LxW (मिमी) | 4000x8000 |
| कार्यक्षेत्र की टी-स्लॉट चौड़ाई (मिमी) | 28 | |
| ड्रिलिंग पावर हेड | Qty. | 1 या 2 |
| स्पिंडल कॉपर | बीटी50 | |
| अधिकतम ड्रिलिंग व्यास (मिमी) | Φ90 | |
| अधिकतम मोटाई (मिमी) | ≤300 | |
| टैपिंग व्यास | M3-M36 | |
| धुरी गति (r/min) | 30~3000 | |
| सर्वो स्पिंडल मोटर की शक्ति (किलोवाट) | 22/30/37 | |
| पावर हेड की पार्श्व गति (X अक्ष) | अधिकतम क्षैतिज स्ट्रोक (मिमी) | 4000 |
| पार्श्व गति गति (r/min) | 0~6 | |
| पार्श्व गति के लिए सर्वो मोटर की शक्ति (किलोवाट) | 3.6 | |
| गैन्ट्री अनुदैर्ध्य आंदोलन (Y अक्ष) | अधिकतम फ़ीड स्ट्रोक (मिमी) | 8000 |
| फ़ीड चलती गति (m/min) | 0~6 | |
| फीड सर्वो मोटर की शक्ति (किलोवाट) | 3.6/5.5 | |
| ऊर्ध्वाधर राम फ़ीड गति (Z अक्ष) | अधिकतम स्ट्रोक (मिमी) | 1400 |
| गति (m/min) | 0~4 | |
| सर्वो मोटर की शक्ति (किलोवाट) | 3.6 | |
| तीन-अक्षीय स्थिति की सटीकता | एक्स/वाई/जेड/ए/बी/सी (मिमी) | ±0.015/1000 |
| तीन-अक्ष पुनरावृत्ति पोजिशनिंग सटीकता | एक्स/वाई/जेड/ए/बी/सी (मिमी) | ±0.01/1000 |
| विद्युत प्रणाली | सीएनसी प्रणाली | FAGOR/ KND/ GSK |
| औजार परिवर्तक | डिस्क प्रकार (वैकल्पिक) | 24 उपकरण स्थान |
| कुल आकार | LxWxH (m) | 13x6.9x62 |
उत्पाद की विशेषताएं
1इस मशीन में मुख्य रूप से एक बिस्तर, वर्कटेबल, चलती गैन्ट्री, ऊर्ध्वाधर राम प्रकार के पावर हेड, हाइड्रोलिक सिस्टम, वायवीय प्रणाली, शीतलन प्रणाली, केंद्रीकृत स्नेहन प्रणाली,विद्युत नियंत्रण प्रणाली, और एक स्वचालित चिप हटाने की प्रणाली।
2इस श्रृंखला की मशीनों में, काम की मेज और गैन्ट्री अलग-अलग घटक हैं, जिसमें गैन्ट्री दो आधारों पर चलती है। यह डिजाइन प्रसंस्करण स्थिरता और सटीकता में काफी सुधार करता है,उच्च भार सहन क्षमता प्रदान करता है.
3कार्य तालिका उच्च गुणवत्ता वाले ग्रे कास्ट आयरन से बनी है जो उत्कृष्ट स्थायित्व और प्रदर्शन के लिए है।
मशीन बिस्तर और कार्य तालिका उच्च गुणवत्ता वाले ग्रे लोहे (HT300) से निर्मित हैं, जिसमें दो टेम्परिंग गर्मी उपचारों के माध्यम से तनाव राहत प्राप्त होती है।ड्रिलिंग प्रक्रिया के दौरान अनुनाद को खत्म करने और मिश्र धातु ड्रिल के जीवनकाल का विस्तार करने के लिए, बिस्तर और काम की मेज के लिए एक अलग डिजाइन लागू किया गया है।
1. स्वचालित चिप हटाने और परिसंचारी शीतलन प्रणाली गैर उत्पादक समय को कम करने और श्रम तीव्रता को कम करती है। ऑपरेटर को केवल वर्कपीस लोड और अनलोड करने और ड्रिल को बदलने की आवश्यकता होती है.
2. मशीन एक ताइवान BT50 धुरी से लैस है, जिसमें आंतरिक शीतलन और उच्च परिशुद्धता है। यह कार्बाइड ड्रिल के साथ संगत है। इसके अतिरिक्त,मशीन में आसान उपकरण परिवर्तन के लिए एक वायवीय उपकरण सिलेंडर शामिल हैउच्च शक्ति वाली मुख्य धुरी मोटर को एक सर्वो-नियंत्रित सिंक्रनाइज्ड बेल्ट द्वारा संचालित किया जाता है, जिससे इसे घूर्णन गति की एक विस्तृत श्रृंखला को संभालने की अनुमति मिलती है।
3इस सीएनसी ड्रिलिंग मशीन को विशेष रूप से वर्कपीस की विशेषताओं और परिशुद्धता आवश्यकताओं के आधार पर डिज़ाइन किया गया है। इसमें एक कॉम्पैक्ट और लचीली संरचना है,अनुकूलित प्रसंस्करण प्रदर्शन सुनिश्चित करनाचाहे छेद एक गोल या रैखिक पैटर्न में व्यवस्थित हों, मशीन कार्य को जल्दी और सटीक रूप से पूरा करती है। परिणामस्वरूप, यह एक अत्यधिक लागत प्रभावी समाधान प्रदान करती है।
सीएनसी गैन्ट्री प्लेट काटने की मशीन एक मजबूत औद्योगिक समाधान है, जिसे प्लेट जैसे घटकों और संरचनात्मक तत्वों के सटीक प्रसंस्करण के लिए सावधानीपूर्वक इंजीनियर किया गया है।यह मशीन विशेष रूप से flanges जैसे workpieces को संभालने के लिए अनुकूलित है, डिस्क, छल्ले और फ्लैट प्लेट, बशर्ते कि सामग्री की मोटाई मशीन के निर्दिष्ट प्रभावी मशीनिंग रेंज के भीतर हो।
इस्पात संरचना निर्माण संयंत्रों में यह प्लेट ड्रिलिंग मशीन संरचनात्मक प्लेटों और कनेक्टिंग घटकों पर सटीक ड्रिलिंग और फ्रीजिंग ऑपरेशन प्रदान करती है,इस्पात फ्रेम की विश्वसनीय असेंबली के लिए एक ठोस आधार प्रदान करनापवन ऊर्जा के क्षेत्र में यह पवन टरबाइन टावरों और फ्लैंग्स के लिए उच्च परिशुद्धता मशीनिंग प्रदान करता है जो यह सुनिश्चित करता है कि ये घटक कठिन पर्यावरणीय परिस्थितियों का सामना कर सकें।जैसे कि अत्यधिक हवाएं और तापमान में उतार-चढ़ावपुल निर्माण परियोजनाओं के लिए, उपकरण पुल बीमों और समर्थन को संसाधित करता है,पुल के लंबे समय तक सेवा जीवन के दौरान गतिशील भारों को सहन करने में सक्षम स्थिर और टिकाऊ कनेक्शनों के गठन की गारंटी.
