उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वर्कपीस आकार: | 4000x8000 मिमी | कार्यक्षेत्र की टी-स्लॉट चौड़ाई (मिमी): | 28 |
|---|---|---|---|
| धुरी शंकु: | 1 व्यक्ति | अधिकतम. ड्रिलिंग व्यास (मिमी): | Φ90 |
| अधिकतम. मोटाई (मिमी): | ≤300 | टैपिंग व्यास: | एम3-एम36 |
| तकला गति (आर / मिनट): | 30~3000 | सर्वो स्पिंडल मोटर की शक्ति (किलोवाट): | 22/30/37 |
| प्रमुखता देना: | हीट एक्सचेंजर स्टील प्लेट मार्किंग मशीन,हीट एक्सचेंजर प्लेट सीएनसी ड्रिलिंग मशीन,हीट एक्सचेंजर स्टील प्लेट ड्रिलिंग मशीन |
||

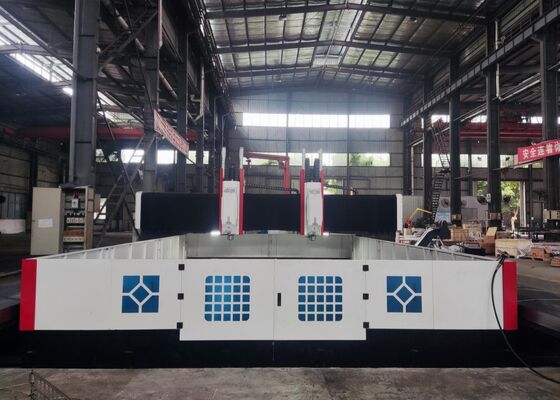

हीट एक्सचेंजर यूज़ प्लेट सीएनसी ड्रिलिंग मशीन स्टील प्लेट मार्किंग मशीन मॉडल PHD4080
उत्पाद परिचय:
यह उपकरण एक गैन्ट्री-प्रकार का मोबाइल सीएनसी हाई-स्पीड ड्रिलिंग और मिलिंग यूनिट है, जिसे विशेष रूप से स्टील प्लेट, फ्लैंज, हीट एक्सचेंजर, ट्यूब शीट और स्लीविंग रिंग जैसे घटकों पर ड्रिलिंग, टैपिंग और मिलिंग संचालन के लिए डिज़ाइन किया गया है। यह उच्च गति ड्रिलिंग अनुप्रयोगों के लिए आंतरिक शीतलन के साथ कार्बाइड ड्रिल का उपयोग करता है। सिस्टम को KND या CNC बस नियंत्रण के साथ एकीकृत किया गया है, जो उपयोगकर्ता के अनुकूल संचालन की सुविधा प्रदान करता है और विविध प्रकार के उत्पादों में छोटे से मध्यम आकार के उत्पादन मात्रा के लिए स्वचालन, उच्च परिशुद्धता और अनुकूलन क्षमता का समर्थन करता है।
उत्पाद विन्यास:
| मॉडल | PHD4080 | |
| वर्कपीस का आकार | LxW (मिमी) | 4000x8000 |
| टी-स्लॉट चौड़ाई वर्कबेंच की (मिमी) | 28 | |
| ड्रिलिंग पावर हेड | मात्रा। | 1 या 2 |
| स्पिंडल टेपर | BT50 | |
| अधिकतम। ड्रिलिंग व्यास (मिमी) | Φ90 | |
| अधिकतम। मोटाई (मिमी) | ≤300 | |
| टैपिंग व्यास | M3-M36 | |
| स्पिंडल गति (आर/मिनट) | 30~3000 | |
| सर्वो स्पिंडल मोटर पावर (kW) | 22/30/37 | |
| पावर हेड की पार्श्व गति (X अक्ष) | अधिकतम। क्षैतिज स्ट्रोक (मिमी) | 4000 |
| पार्श्व गति गति (आर/मिनट) | 0~6 | |
| पार्श्व गति के लिए सर्वो मोटर पावर (kW) | 3.6 | |
| गैन्ट्री अनुदैर्ध्य गति (Y अक्ष) | अधिकतम। फीड स्ट्रोक (मिमी) | 8000 |
| फीड गति (मी/मिनट) | 0~6 | |
| फीड सर्वो मोटर पावर (kW) | 3.6/5.5 | |
| ऊर्ध्वाधर रैम फीड गति (Z अक्ष) | अधिकतम। स्ट्रोक (मिमी) | 1400 |
| गति (मी/मिनट) | 0~4 | |
| सर्वो मोटर पावर (kW) | 3.6 | |
| तीन-अक्ष स्थिति सटीकता | X/Y/Z/A/B/C (मिमी) | ±0.015/1000 |
| तीन-अक्ष दोहराव स्थिति सटीकता | X/Y/Z/A/B/C (मिमी) | ±0.01/1000 |
| विद्युत प्रणाली | सीएनसी प्रणाली | FAGOR/ KND/ GSK |
| टूल चेंजर | डिस्क प्रकार (वैकल्पिक) | 24 टूल पोजीशन |
| समग्र आकार | LxWxH (मी) | 13x6.9x6.2 |
उत्पाद सुविधाएँ

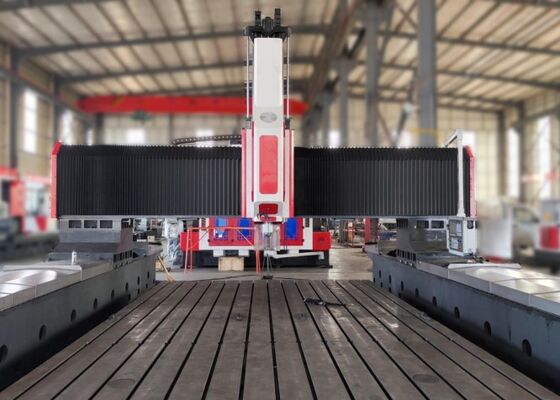

1. मशीन मुख्य रूप से एक बेस, वर्कटेबल, मूवेबल गैन्ट्री, वर्टिकल रैम-टाइप स्पिंडल असेंबली, हाइड्रोलिक सिस्टम, न्यूमेटिक सिस्टम, कूलिंग सिस्टम, सेंट्रलाइज्ड लुब्रिकेशन सिस्टम, इलेक्ट्रिकल कंट्रोल सिस्टम और एक ऑटोमैटिक चिप रिमूवल मैकेनिज्म से बनी है।
2. इस मशीन श्रृंखला में, वर्कटेबल और गैन्ट्री अलग-अलग घटक हैं, जिसमें गैन्ट्री दो अलग-अलग बेस पर काम करती है। यह कॉन्फ़िगरेशन प्रसंस्करण स्थिरता और सटीकता में काफी सुधार करता है, जिससे बेहतर लोड-असर क्षमता मिलती है।
3. वर्कटेबल उच्च गुणवत्ता वाले ग्रे कास्ट आयरन से बना है, जो असाधारण स्थायित्व और इष्टतम प्रदर्शन सुनिश्चित करता है।
मशीन बेड और वर्कटेबल प्रीमियम-ग्रेड ग्रे आयरन (HT300) से निर्मित हैं, जिसमें दोहरी टेम्परिंग हीट ट्रीटमेंट प्रक्रिया के माध्यम से तनाव से राहत मिलती है। ड्रिलिंग संचालन के दौरान अनुनाद को कम करने और कार्बाइड ड्रिल के सेवा जीवन को बढ़ाने के लिए, बेड और वर्कटेबल के लिए एक अलग डिजाइन अपनाया गया है।
1. स्वचालित चिप हटाने और पुनरावर्ती शीतलन प्रणाली प्रभावी ढंग से डाउनटाइम को कम करती है और ऑपरेटर श्रम को कम करती है। ऑपरेटर के प्राथमिक कार्य वर्कपीस को लोड और अनलोड करने और ड्रिल को बदलने तक सीमित हैं।
2. मशीन ताइवान BT50 स्पिंडल से सुसज्जित है, जिसे आंतरिक शीतलन और उच्च-परिशुद्धता प्रदर्शन के लिए डिज़ाइन किया गया है। यह कार्बाइड ड्रिल के साथ पूरी तरह से संगत है। इसके अलावा, मशीन निर्बाध टूल परिवर्तनों की सुविधा के लिए एक न्यूमेटिक टूल सिलेंडर की सुविधा देती है। उच्च-शक्ति मुख्य स्पिंडल मोटर सर्वो-नियंत्रित सिंक्रोनस बेल्ट द्वारा संचालित होती है, जिससे यह घूर्णी गति की एक विस्तृत श्रृंखला को समायोजित कर सकती है।
3. यह सीएनसी ड्रिलिंग मशीन विशेष रूप से वर्कपीस की विशिष्ट विशेषताओं और आवेदन की परिशुद्धता मांगों को पूरा करने के लिए डिज़ाइन की गई है। यह इष्टतम प्रसंस्करण दक्षता सुनिश्चित करते हुए एक कॉम्पैक्ट और बहुमुखी संरचना का दावा करती है। चाहे छेद एक गोलाकार या रैखिक विन्यास में व्यवस्थित हों, मशीन कार्य को गति और सटीकता के साथ निष्पादित करती है, जिससे यह एक अत्यधिक लागत-कुशल समाधान बन जाता है।

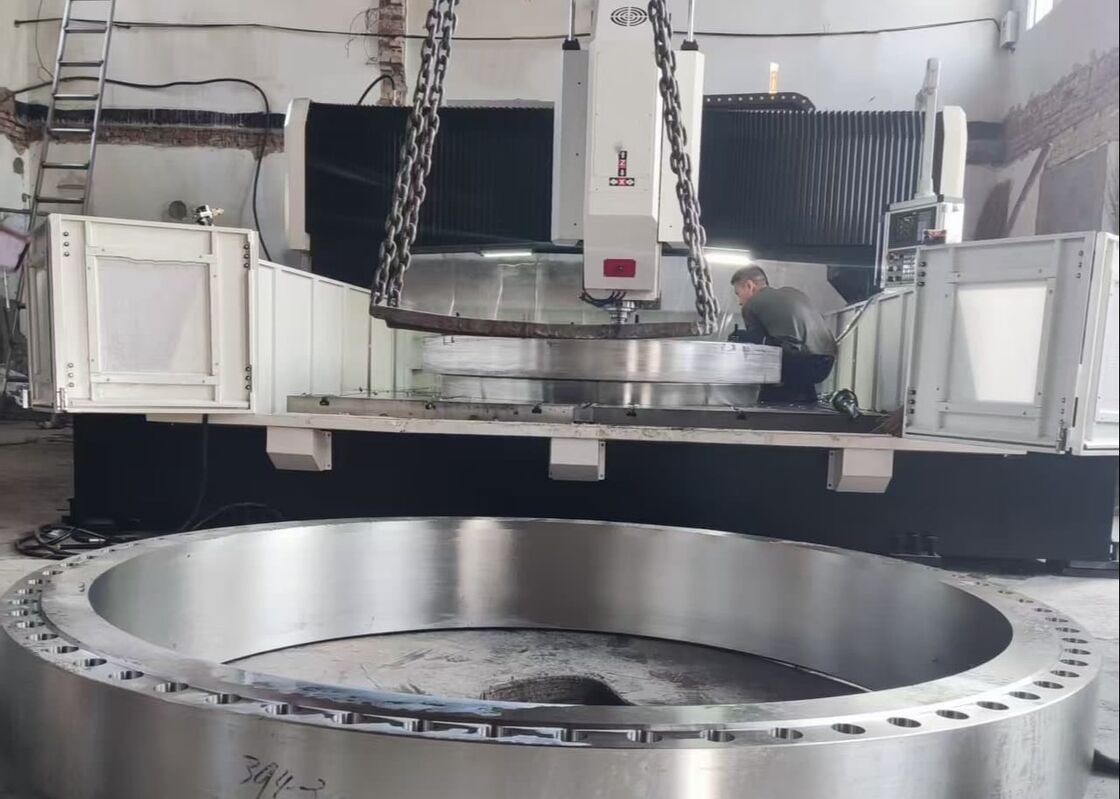

सीएनसी गैन्ट्री प्लेट कटिंग मशीन एक टिकाऊ औद्योगिक समाधान है, जिसे प्लेट के आकार के घटकों और संरचनात्मक भागों के सटीक प्रसंस्करण के लिए सावधानीपूर्वक डिज़ाइन किया गया है। यह मशीन विशेष रूप से फ्लैंज, डिस्क, रिंग और फ्लैट प्लेट जैसे वर्कपीस को संभालने के लिए तैयार की गई है, जब तक कि सामग्री की मोटाई मशीन की निर्दिष्ट प्रभावी मशीनिंग क्षमता के भीतर हो।
स्टील संरचना निर्माण सुविधाओं में, यह प्लेट ड्रिलिंग मशीन संरचनात्मक प्लेटों और कनेक्टिंग तत्वों पर सटीक ड्रिलिंग और मिलिंग संचालन प्रदान करती है, जो स्टील फ्रेमवर्क के मजबूत असेंबली के लिए एक विश्वसनीय नींव बनाती है। पवन ऊर्जा उद्योग में, यह पवन टरबाइन टावरों और फ्लैंज के लिए उच्च-परिशुद्धता मशीनिंग प्रदान करती है - महत्वपूर्ण प्रक्रियाएं जो यह सुनिश्चित करती हैं कि ये घटक कठोर पर्यावरणीय परिस्थितियों, जिसमें अत्यधिक हवा और तापमान भिन्नता शामिल है, का सामना कर सकें। पुल निर्माण परियोजनाओं के लिए, उपकरण पुल गर्डर्स और सपोर्ट को संसाधित करता है, जिससे स्थिर और टिकाऊ कनेक्शन का निर्माण सुनिश्चित होता है जो पुल के विस्तारित सेवा जीवन के दौरान गतिशील भार का सामना करने में सक्षम होते हैं।
