उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| एच बीम चौड़ाई सीमा (मिमी): | 100~1000 | एच बीम ऊंचाई सीमा (मिमी): | 100~500 |
|---|---|---|---|
| चैनल स्टील चौड़ाई सीमा (मिमी): | 100~1000 | चैनल स्टील ऊंचाई सीमा (मिमी): | 100~250 |
| अधिकतम. वर्कपीस की मोटाई (मिमी): | 80 | अधिकतम. वर्कपीस की लंबाई (एम): | 12 या 15 (वैकल्पिक) |
| स्पिंडल होल टेपर: | BT40 | अधिकतम ड्रिलिंग व्यास (मिमी): | 40 |
| प्रमुखता देना: | सीएनसी एच बीम ड्रिलिंग मार्किंग उपकरण,बीम के लिए सीएनसी ड्रिलिंग मशीन,3 डी सीएनसी बीम ड्रिलिंग मशीन |
||

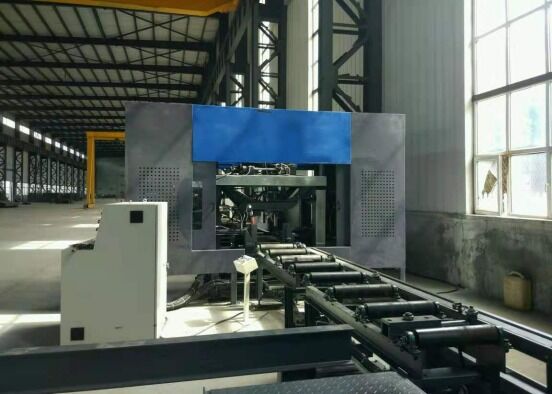

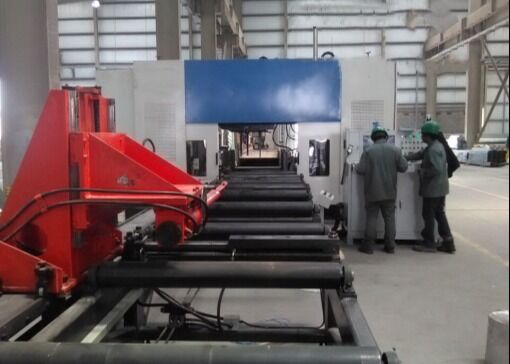

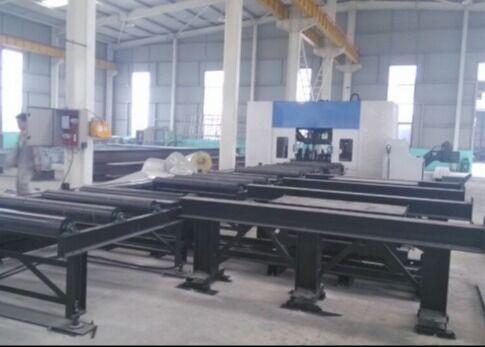

मॉडल BHD1000/3 बीम सीएनसी ड्रिलिंग मशीन सीएनसी एच 3डी बीम ड्रिलिंग मार्किंग उपकरण
उत्पाद परिचय:
सीएनसी एच-बीम ड्रिलिंग मशीन विशेष रूप से एच-आकार के स्टील, चैनल स्टील, एंगल स्टील और अन्य धातु सामग्री की ड्रिलिंग, टैपिंग, मार्किंग और स्कोरिंग के लिए डिज़ाइन की गई है। इसका व्यापक रूप से स्टील संरचना उद्योग में उपयोग किया जाता है, जिसमें इमारतों, गैरेज, टावरों और ग्रिड संरचनाओं में अनुप्रयोग शामिल हैं।
1. स्टील फ्रेमवर्क के निर्माण के लिए एक महत्वपूर्ण और विशेष ड्रिलिंग समाधान।
2. एच-बीम और चैनलों की तीन सतहों पर एक साथ छेद ड्रिल करने में सक्षम, असाधारण सटीकता और उत्पादकता प्रदान करता है।
3. पूरी तरह से स्वचालित, सटीक फीडिंग और पोजिशनिंग के लिए 7 सीएनसी अक्षों से लैस।
4. AUTOCAD और DSTV वर्कपीस ड्राइंग के साथ संगत, उन्हें मशीनिंग प्रोग्राम में निर्बाध रूप से परिवर्तित करता है।
उत्पाद पैरामीटर:
| मॉडल | BHD1000/3 |
| एच बीम चौड़ाई रेंज (मिमी) | 100~1000 |
| एच बीम ऊंचाई रेंज (मिमी) | 100~500 |
| चैनल स्टील चौड़ाई रेंज (मिमी) | 100~1000 |
| चैनल स्टील ऊंचाई रेंज (मिमी) | 100~250 |
| अधिकतम। वर्कपीस मोटाई (मिमी) | 80 |
| अधिकतम। वर्कपीस लंबाई (मी) | 12 या 15 (वैकल्पिक) |
| ड्रिलिंग स्पिंडल मात्रा। | कुल 3 स्पिंडल, ऊपरी इकाई पर एक स्पिंडल, क्रमशः बाईं और दाईं ओर |
| स्पिंडल होल टेपर | BT40 |
| अधिकतम। ड्रिलिंग व्यास (मिमी) | 40 |
| स्पिंडल मोटर पावर (kW) | 11/15 |
| स्पिंडल स्पीड (आर/मिनट) | 100~3000 |
| स्पिंडल फीडिंग स्पीड (मी/मिनट) | 0~10 |
| एक्स-एक्सिस फीडिंग स्पीड (मी/मिनट) | 0~20 |
| टूल मैगज़ीन की मात्रा। | 3 |
| टूल मैगज़ीन प्रकार और क्षमता | पंक्ति प्रकार, 3x4 (वैकल्पिक) |
| मार्किंग यूनिट (वैकल्पिक) | डिस्क टाइपिंग, 36 कैरेक्टर, कैरेक्टर साइज Φ10मिमी |
| सीएनसी सिस्टम | जर्मन, जापान, चीन INVT |
| कूलिंग विधि | स्प्रे कूलिंग, आंतरिक कूलिंग + बाहरी कूलिंग |
| मशीन का समग्र आकार (मी) | लगभग 33x5.5x3.5 |
| कुल पावर (kW) | लगभग 60 |
| उपरोक्त पैरामीटर ग्राहक की विशिष्ट आवश्यकताओं के अनुसार समायोजित और बदले जा सकते हैं। | |
उत्पाद सुविधाएँ:
1. बीम सॉ मशीन की फीडिंग सिस्टम सीएनसी-नियंत्रित कैरिज क्लैंपिंग और फीडिंग मैकेनिज्म से लैस है, जो तेज संचालन और सटीक पोजिशनिंग सटीकता सुनिश्चित करता है।
2. एच-बीम के तीन चेहरों को ड्रिल करने के लिए तीन बीटी40 हाई-स्पीड स्पिंडल का उपयोग किया जाता है। कार्बाइड ड्रिल बिट्स से लैस, ये स्पिंडल 3000 आरपीएम तक की घूर्णी गति प्राप्त कर सकते हैं। यह कॉन्फ़िगरेशन उच्च प्रसंस्करण दक्षता और बेहतर ड्रिलिंग प्रदर्शन की गारंटी देता है। ड्रिलिंग प्रक्रिया के दौरान उत्पन्न चिप्स को चेन-टाइप चिप कन्वेयर द्वारा प्रभावी ढंग से हटाया जाता है।
3. सीएनसी बीम ड्रिल लाइन की कूलिंग सिस्टम मिस्ट कूलिंग तकनीक का उपयोग करती है, जो आंतरिक और बाहरी दोनों कूलिंग फ़ंक्शन प्रदान करती है। प्रत्येक ड्रिलिंग स्पिंडल यूनिट एक अलग बाहरी कूलिंग नोजल और आंतरिक कूलिंग कनेक्टर से लैस है, जो विशिष्ट ड्रिलिंग आवश्यकताओं के आधार पर लचीलापन प्रदान करता है। आवश्यकतानुसार आंतरिक और बाहरी कूलिंग दोनों को स्वतंत्र रूप से या एक साथ उपयोग किया जा सकता है।
4. स्वचालित टूल चेंजर (एटीसी) सिस्टम को ग्राहक विनिर्देशों के अनुसार अनुकूलित और स्थापित किया जा सकता है, जिससे मैन्युअल टूल प्रतिस्थापन की आवश्यकता समाप्त हो जाती है। यह सुविधा डाउनटाइम को काफी कम करती है और परिचालन दक्षता में सुधार करती है।
5. बीम ड्रिलिंग मशीन को वैकल्पिक रूप से हाइड्रोलिक डिस्क मार्किंग सिस्टम से लैस किया जा सकता है। डिस्क को सर्वो मोटर द्वारा पोजिशन किया जाता है, जिससे 36 विभिन्न कैरेक्टर तक की कुशल मार्किंग सक्षम होती है।
6. स्वचालित स्कोरिंग और टैपिंग फ़ंक्शन पारंपरिक मैन्युअल स्कोरिंग विधि को प्रतिस्थापित करते हैं। स्कोरिंग टूल का उपयोग एच-बीम फ्लैंज और वेब पर बाद की वेल्डिंग के लिए प्लेट की स्थिति को चिह्नित करने के लिए किया जाता है, जिससे समय की बचत होती है और सटीकता में सुधार होता है। एच-बीम फ्लैंज और वेब पर टैपिंग ऑपरेशन भी किए जा सकते हैं, जिससे उत्पादन दक्षता में काफी वृद्धि होती है।
5. बीम ड्रिलिंग मशीन को वैकल्पिक रूप से हाइड्रोलिक डिस्क मार्किंग सिस्टम से लैस किया जा सकता है। डिस्क को सर्वो मोटर द्वारा पोजिशन किया जाता है, जिससे 36 विभिन्न कैरेक्टर तक की कुशल मार्किंग सक्षम होती है।
6. स्वचालित स्कोरिंग और टैपिंग फ़ंक्शन पारंपरिक मैन्युअल स्कोरिंग विधि को प्रतिस्थापित करते हैं। स्कोरिंग टूल का उपयोग एच-बीम फ्लैंज और वेब पर बाद की वेल्डिंग के लिए प्लेट की स्थिति को चिह्नित करने के लिए किया जाता है, जिससे समय की बचत होती है और सटीकता में सुधार होता है। एच-बीम फ्लैंज और वेब पर टैपिंग ऑपरेशन भी किए जा सकते हैं, जिससे उत्पादन दक्षता में काफी वृद्धि होती है।
नमूना प्रदर्शन सत्रों के दौरान, सीएनसी बीम प्लेट धातु ड्रिलिंग, मार्किंग और शीयरिंग मशीन मानक एच-बीम नमूनों (विभिन्न फ्लैंज चौड़ाई और वेब मोटाई के साथ) के साथ-साथ विभिन्न आयामों के चैनल स्टील नमूनों का उपयोग करके अपनी प्रसंस्करण क्षमताओं को प्रभावी ढंग से प्रदर्शित करती है। इन प्रदर्शनों में प्रस्तुत नमूने मशीन टूल की सटीक छेद पोजिशनिंग, साफ टैप किए गए थ्रेड्स और स्पष्ट मार्किंग पैटर्न प्राप्त करने की क्षमता को स्पष्ट रूप से उजागर करते हैं - व्यावहारिक अनुप्रयोग परिदृश्यों में इसकी उच्च सटीकता और विश्वसनीयता को पूरी तरह से प्रदर्शित करते हैं।
हाई-स्पीड सीएनसी एच-बीम ड्रिलिंग, मार्किंग और शीयरिंग मशीन का मुख्य रूप से स्टील संरचना निर्माण संयंत्रों और पुल निर्माण परियोजनाओं में उपयोग किया जाता है। स्टील संरचना कार्यशालाओं में, यह फ्रेमवर्क और समर्थन प्रणालियों में उपयोग किए जाने वाले एच-बीम पर सटीक प्रसंस्करण करता है, जिससे स्टील संरचनाओं के स्थिर संयोजन के लिए एक ठोस नींव सुनिश्चित होती है। पुल निर्माण में, मशीन एच-बीम पर उच्च-सटीकता ड्रिलिंग ऑपरेशन करती है, पुलों की संरचनात्मक अखंडता को बढ़ाती है और दीर्घकालिक भार का सामना करने की उनकी क्षमता सुनिश्चित करती है। अपनी उच्च परिचालन दक्षता के साथ, मशीन इन महत्वपूर्ण बुनियादी ढांचा क्षेत्रों को विश्वसनीय समर्थन प्रदान करती है, जिससे संबंधित परियोजनाओं की निर्बाध प्रगति में योगदान होता है।
