सीएनसी ड्रिलिंग, पंचिंग, कटिंग, मिलिंग, एंगल्स, बीम्स, प्लेट्स और फ्लैंगेस की मशीन बनाने के लिए चीन शीर्ष गुणवत्ता निर्माण!
नए करो, अच्छे करो!
|
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| स्थिति: | नया | अधिकतम। आकार की चौड़ाई x ऊंचाई: | 500 × 500 मिमी |
|---|---|---|---|
| मिन। आकार की चौड़ाई x ऊंचाई: | 100 × 100 मिमी | बीम की लंबाई: | 2000 mm 13000 मिमी |
| चैनल स्टील: | 10#～ 40# | मुख्य धुरी मॉडल: | BT40 |
| मोटर पावरर: | 11 किलोवाट | स्पिंडल गति: | 100 ～ 3000 आर/मिनट |
| प्रमुखता देना: | धातु काटना एच बीम ड्रिलिंग मशीन,सीएनसी एच बीम ड्रिलिंग मशीन,55kW पावर एच बीम ड्रिलिंग मशीन |
||

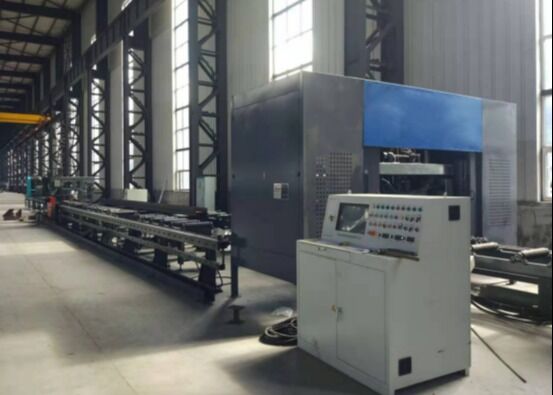

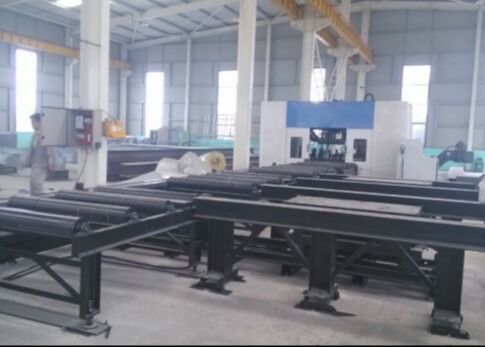

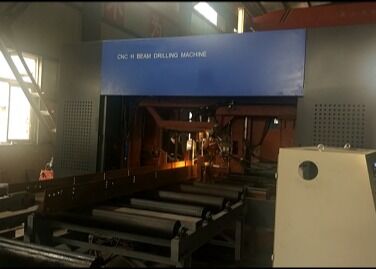

स्टील संरचना सीएनसी एच बीम धातु काटने पीएलसी मोटर असर 55kW पावर सीएनसी ड्रिलिंग मशीन
आवेदनः
यह सीएनसी प्लेट छिद्रण, ड्रिलिंग और अंकन उपकरण विशेष रूप से एच-सेक्शन स्टील सहित विभिन्न प्रकार के स्टील पर ड्रिलिंग, टैपिंग, मार्किंग और स्कोरिंग ऑपरेशन निष्पादित करने के लिए डिज़ाइन किया गया है,चैनल स्टीलयह व्यापक रूप से इस्पात संरचना उद्योगों में उपयोग किया जाता है, जैसे भवन निर्माण, गैरेज निर्माण, टॉवर निर्माण, और ग्रिड संरचना इंजीनियरिंग।
विनिर्देशः
|
मॉडल |
BHD500/3 | BHD700/3 | BHD1000/3 | BHD1250/3 |
|
H बीम की चौड़ाई रेंज(मिमी) |
100~500 | 100~700 | 100~1000 | 100~1250 |
|
H बीम की ऊंचाई रेंज(मिमी) |
100~500 | 100~500 | 100~500 | 100~600 |
|
चैनल स्टील चौड़ाई सीमा(मिमी) |
100~500 | 100~700 | 100~1000 | 100~1250 |
|
चैनल स्टील ऊँचाई सीमा(मिमी) |
100~250 | 100~250 | 100~250 | 100~300 |
|
अधिकतम. काम का टुकड़ा मोटाई(मिमी) |
40 | 40 | 80 | 80 |
|
अधिकतम. काम का टुकड़ा लम्बाई (m) |
12 या 15 (वैकल्पिक) | |||
|
ड्रिलिंग स्पिंडलQty. |
कुल 3 धुरी, एक धुरी ऊपरी इकाई पर,बायीं ओर और दाईं ओरक्रमशः |
|||
|
स्पिंडल छेद कूप |
बीटी40 | बीटी40 | बीटी40 | बीटी40 |
|
अधिकतम ड्रिलिंग व्यास (मिमी) |
40 | 40 | 40 | 40 |
|
स्पिंडल मोटरशक्ति (किलोवाट) |
11 | 11/ 15 | 11/ 15 | 11/ 15 |
|
धुरी की गति (r/min) |
100~3000 | 100~3000 | 100~3000 | 100~3000 |
|
स्पिंडल खिला गति(m/min) |
0~10 | 0~10 | 0~10 | 0~10 |
|
एक्स-अक्ष फ़ीडिंगगति (m/min) |
0~40 | 0~20 | 0~20 | 0~20 |
|
उपकरण की मात्रापत्रिका |
3 | 3 | 3 | 3 |
|
औजार पत्रिका प्रकारऔर क्षमता |
पंक्ति प्रकार, 3x4 (वैकल्पिक) | |||
|
चिह्नित इकाई(वैकल्पिक) |
डिस्क टाइपिंग, 36 वर्ण, वर्ण आकार Φ10 मिमी |
|||
| सीएनसी प्रणाली |
जर्मन, जापान, चीन INVT |
|||
| शीतलन विधि | स्प्रे कूलिंग, आंतरिक कूलिंग + बाहरी कूलिंग | |||
|
कुल मिलाकरआकार (m) |
लगभग 32x5x35 | लगभग 33x5.5x35 | लगभग 33x5.5x35 | लगभग 33x6x35 |
| कुल शक्ति (किलोवाट) | लगभग 55 | लगभग 55 | लगभग 60 | लगभग 60 |
उपरोक्त मापदंडों को ग्राहक की विशिष्ट आवश्यकताओं के अनुसार समायोजित और बदला जा सकता है।
1भवन इस्पात संरचना उद्योग के लिए एक महत्वपूर्ण और विशेष ड्रिलिंग समाधान।
2एच बीम और चैनल स्टील्स की तीन सतहों पर एक साथ छेद करने में सक्षम, उच्च परिशुद्धता और दक्षता प्रदान करता है।
3. 7 सीएनसी अक्षों से लैस, स्वचालित, सटीक खिला और पोजिशनिंग सक्षम।
4. AUTOCAD और DSTV वर्कपीस ड्राइंग को पहचानने और उन्हें मशीनिंग प्रोग्राम में परिवर्तित करने में सक्षम।
उत्पाद की विशेषताएं
1हाइड्रोलिक डिस्क मार्किंग प्रणाली वैकल्पिक रूप से उपलब्ध है। डिस्क को एक सर्वो मोटर का उपयोग करके तैनात किया जाता है और तेजी से 36 अलग-अलग वर्णों को चिह्नित कर सकता है।
2स्वचालित लिखना और टैप करने के कार्य पारंपरिक मैनुअल लिखना प्रक्रिया की जगह लेते हैं।H-beam flanges और webs पर बाद के वेल्डिंग ऑपरेशन के लिए प्लेट की स्थिति को चिह्नित करने के लिए स्क्रैपिंग टूल्स का उपयोग किया जाता हैसमय और श्रम को कम करते हुए परिशुद्धता में वृद्धि होती है। एच-बीम फ्लैंग्स और वेब पर टैपिंग भी की जा सकती है, जिससे उत्पादन दक्षता में काफी वृद्धि होती है।
3. खिला और प्रसंस्करण के दौरान काम के टुकड़े की क्लैंपिंग, साथ ही क्लैंप की अनुदैर्ध्य उठाने, पार्श्व धक्का क्लैंपिंग, और क्लैंप को सुरक्षित और रिलीज़ करना,सभी हाइड्रोलिक प्रणाली द्वारा प्रबंधित कर रहे हैंयह प्रक्रिया के दौरान उपकरण के विश्वसनीय संचालन को सुनिश्चित करता है।
4नियंत्रण प्रणाली में एक केंद्रीय कंप्यूटर और पीएलसी शामिल है, जिसमें प्रमुख घटक प्रतिष्ठित अंतरराष्ट्रीय ब्रांडों से प्राप्त किए गए हैं। यह कई प्रोग्रामिंग विधियों का समर्थन करता है।ऑपरेटरों को विभिन्न कार्यक्रमों को आसानी से संशोधित करने और संपादित करने में सक्षम बनाता है. थर्ड पार्टी ऑटोकैड या टेकला स्ट्रक्चर्स सिस्टम द्वारा उत्पन्न डीएक्सएफ और डीएसटीवी फाइलों सहित संरचनात्मक डिजाइन डेटा को सहज रूप से आयात किया जा सकता है।
नमूना प्रदर्शन सत्रों के दौरान, सीएनसी बीम प्लेट धातु ड्रिलिंग, अंकन, and shearing machine effectively showcases its processing capabilities by working with standard H-beam samples (featuring various flange widths and web thicknesses) as well as channel steel samples of different sizesइन प्रदर्शनों में प्रस्तुत नमूने स्पष्ट रूप से सटीक छेद की स्थिति, चिकनी टैप किए गए धागे प्राप्त करने के लिए मशीन उपकरण की क्षमता को उजागर करते हैं,और स्पष्ट मार्किंग पैटर्न ऎसे व्यावहारिक अनुप्रयोग सेटिंग्स में इसकी उच्च सटीकता और विश्वसनीयता को पूरी तरह से प्रदर्शित करते हैं.
उच्च गति सीएनसी एच बीम ड्रिलिंग, मार्किंग और कतरनी मशीन मुख्य रूप से इस्पात संरचना निर्माण कार्यशालाओं और पुल निर्माण परियोजनाओं में उपयोग किया जाता है।यह फ्रेम और समर्थन प्रणालियों में प्रयुक्त एच बीम पर सटीक मशीनिंग करता हैपुल निर्माण के संदर्भ में, यह एच बीम पर उच्च परिशुद्धता ड्रिलिंग करता है,जो न केवल पुलों की संरचनात्मक अखंडता को बढ़ाता है बल्कि लंबी अवधि के भारों का सामना करने की उनकी क्षमता को भी सुनिश्चित करता हैअपनी उच्च परिचालन दक्षता के साथ, मशीन इन महत्वपूर्ण बुनियादी ढांचा क्षेत्रों को विश्वसनीय समर्थन प्रदान करती है, जिससे संबंधित परियोजनाओं की सुचारू प्रगति सुनिश्चित होती है।
