सीएनसी ड्रिलिंग, पंचिंग, कटिंग, मिलिंग, एंगल्स, बीम्स, प्लेट्स और फ्लैंगेस की मशीन बनाने के लिए चीन शीर्ष गुणवत्ता निर्माण!
नए करो, अच्छे करो!
|
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| स्थिति: | नया | अधिकतम। आकार की चौड़ाई x ऊंचाई: | 1250x600 मिमी |
|---|---|---|---|
| मिन। आकार की चौड़ाई x ऊंचाई: | 200 × 75 मिमी | अधिकतम बीम लंबाई: | 12000 मिमी |
| मुख्य धुरी: | 3 | मुख्य धुरी मॉडल: | BT40 |
| मोटर पावरर: | 3*11kw | स्पिंडल गति: | 200 ~ 3000 आर / मिनट |
| प्रमुखता देना: | बीम ड्रिलिंग कटिंग मार्किंग लाइन,पीएलसी नियंत्रण बीम ड्रिलिंग मार्किंग लाइन,सीएनसी बीम ड्रिलिंग मार्किंग लाइन |
||

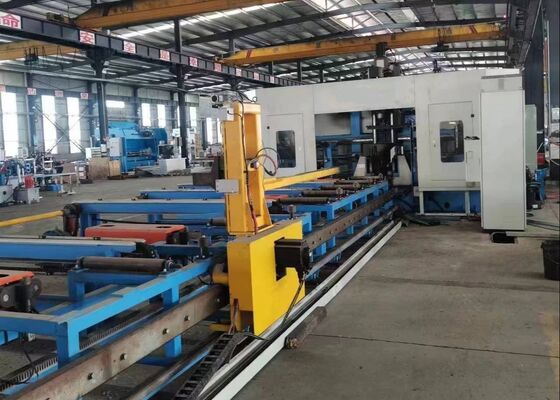

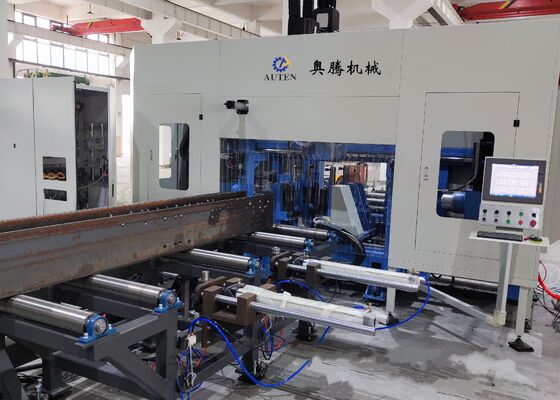

पीएलसी कंट्रोल सीएनसी 3डी बीम ड्रिलिंग मार्किंग कटिंग मशीन लाइन बीटी40 मुख्य स्पिंडल
उत्पाद परिचय:
यह मशीनिंग सेंटर एच-बीम पर ड्रिलिंग संचालन के लिए सावधानीपूर्वक डिज़ाइन किया गया है। तीन हाई-स्पीड प्रिसिजन ड्रिलिंग स्पिंडल से लैस, यह वर्कपीस पर ड्रिलिंग प्रक्रियाओं में असाधारण दक्षता प्रदान करता है। बेहतर मशीनिंग सटीकता और उपयोगकर्ता के अनुकूल परिचालन सुविधाओं के साथ, यह उपकरण स्टील संरचना क्षेत्र में एक अनिवार्य उच्च-प्रदर्शन समाधान के रूप में कार्य करता है। इसका व्यापक रूप से निर्माण इंजीनियरिंग, पुल अवसंरचना, टॉवर मास्ट निर्माण और ग्रिड संरचना परियोजनाओं जैसे प्रमुख उद्योगों में उपयोग किया जाता है।
उत्पाद विन्यास जानकारी:
| एच बीम पैरामीटर | अधिकतम आकार चौड़ाई x ऊंचाई | 1250x600मिमी | |
| न्यूनतम आकार चौड़ाई x ऊंचाई | 200×75मिमी | ||
| अधिकतम बीम लंबाई | 12000मिमी | ||
| मुख्य स्पिंडल | मात्रा। | 3 | |
| मॉडल | बीटी40 | ||
| मोटर पावर | 3x11 किलोवाट | ||
| स्पिंडल गति | 200～3000 आर/मिनट | ||
| अधिकतम छेद व्यास | φ40 मिमी | ||
| मोटर पावर | फीड सर्वो मोटर पावर | 2x3 किलोवाट | |
| पोजिशनिंग सर्वो मोटर पावर | 2x3 किलोवाट | ||
| प्रसंस्करण सटीकता | छेद दूरी विचलन | 1 मीटर के भीतर दो छेद | ±0.5 |
| छेद दूरी के प्रत्येक अतिरिक्त 1 मीटर के लिए स्वीकार्य विचलन मान ±0.2 मिमी बढ़ जाता है, और अधिकतम ±2 मिमी से अधिक नहीं होता है | |||
| अंत मार्जिन विचलन | ±1.0 मिमी | ||
| हाइड्रोलिक प्रणाली | हाइड्रोलिक पंप दबाव | 7 एमपीए | |
| तेल पंप मोटर पावर | 7 किलोवाट | ||
| विद्युत प्रणाली | नियंत्रण विधि | पीएलसी | |
| सीएनसी अक्षों की संख्या | 7 | ||
| समग्र आकार (एल x डब्ल्यू x एच) | 32000x6200x4000 | ||
उत्पाद विशेषताएं
1. यह 3डी एच-बीम ड्रिलिंग और कटिंग मशीन मुख्य रूप से मुख्य मशीन संरचना, सीएनसी फीडिंग सिस्टम, सामग्री कन्वेयर, विद्युत प्रणाली, हाइड्रोलिक प्रणाली, शीतलन प्रणाली, स्नेहन प्रणाली, कचरा डिब्बे और अन्य संबंधित घटकों से बनी है। एक निश्चित बिस्तर संरचना और एक चल वर्कपीस विन्यास के साथ, मशीन बड़े पैमाने पर एच-बीम को संसाधित करने के लिए इष्टतम रूप से डिज़ाइन की गई है। यह निरंतर उत्पादन संचालन का समर्थन करता है और स्वचालन के अपने उन्नत स्तर के लिए मान्यता प्राप्त है।
2. ड्रिलिंग मशीन संरचना में बिस्तर, सीएनसी स्लाइडिंग टेबल असेंबली, सपोर्ट डिवाइस, ऊपरी प्रेसिंग यूनिट, साइड प्रेसिंग यूनिट और डिटेक्शन सिस्टम शामिल हैं। सीएनसी स्लाइडिंग टेबल घटकों में निश्चित पक्ष, चल पक्ष और ऊपरी-यूनिट सीएनसी स्लाइडिंग टेबल शामिल हैं। विशेष रूप से एच-बीम ड्रिलिंग संचालन के लिए इंजीनियर, स्लाइडिंग टेबल असेंबली में एक स्लाइडिंग प्लेट, स्लाइडिंग टेबल बेस, स्पिंडल हेडस्टॉक, हाई-स्पीड मैकेनिकल स्पिंडल, टूल सिलेंडर, वेरिएबल-फ्रीक्वेंसी मोटर, सर्वो मोटर, लीनियर गाइड और लीड स्क्रू शामिल हैं।
3. सीएनसी फीडिंग सिस्टम ब्रैकेट, गियर, रैक, सर्वो मोटर, रिड्यूसर और मैनिपुलेटर से बना है। सर्वो मोटर एच-बीम को एक्स-अक्ष के साथ ले जाने की सुविधा के लिए मैनिपुलेटर को पावर देता है, जिससे सटीक फीडिंग और वर्कपीस की सटीक स्थिति सुनिश्चित होती है।
4. सामग्री कन्वेयर में इन-फीडिंग कन्वेयर और आउट-फीडिंग कन्वेयर दोनों शामिल हैं। इन-फीडिंग कन्वेयर कन्वेयर ब्रैकेट, सपोर्ट रोलर्स और साइड-पुशिंग डिवाइस से लैस है, जो सभी प्रोफाइल स्टील ब्लैंक को ले जाने, ब्लैंक की वाई-अक्ष स्थिति प्राप्त करने और सामग्री फीडिंग प्रक्रिया को पूरा करने के लिए सीएनसी फीडिंग सिस्टम के साथ मिलकर काम करने के लिए विशेष रूप से डिज़ाइन किए गए हैं। आउट-फीडिंग कन्वेयर, जिसमें सामग्री चैनल ब्रैकेट और सपोर्ट रोलर्स होते हैं, तैयार वर्कपीस को ले जाने के लिए समर्पित है।
5. शीतलन प्रणाली आंतरिक और बाहरी शीतलन दोनों विधियों को शामिल करती है, जिसमें बोरहोल को ठंडा करने के लिए तेल की धुंध का उपयोग किया जाता है। यह दृष्टिकोण कई लाभ प्रदान करता है, जिसमें शीतलक की खपत कम करना, लागत-दक्षता बढ़ाना, पर्यावरणीय स्थिरता को बढ़ावा देना और ड्रिल बिट के घिसाव को कम करना शामिल है।
6. हाइड्रोलिक प्रणाली ऊपरी प्रेसिंग यूनिट, साइड प्रेसिंग यूनिट, टूल सिलेंडर और अन्य संबंधित घटकों को पावर प्रदान करती है।
7. वायवीय प्रणाली मैनिपुलेटर, परीक्षण सिलेंडर और अन्य समान उपकरणों को शक्ति की आपूर्ति करने के लिए डिज़ाइन की गई है।
8. स्नेहन प्रणाली केंद्रीकृत और मैनुअल स्नेहन तकनीकों के संयोजन का उपयोग करती है। मुख्य लीनियर गाइड और लीड स्क्रू के अनुसूचित और सटीक स्नेहन के लिए मुख्य रूप से केंद्रीकृत स्नेहन का उपयोग किया जाता है।
9. मशीन टूल का नियंत्रण प्रणाली एक होस्ट कंप्यूटर, पीएलसी और अन्य संबंधित घटकों से बनी है। प्रोग्रामिंग विधि: सीएडी चित्र या प्रसंस्करण मापदंडों को यूएसबी इंटरफ़ेस या कीबोर्ड के माध्यम से इनपुट करके प्रसंस्करण कार्यक्रम उत्पन्न किए जाते हैं। इन कार्यक्रमों को भाग संख्याओं के आधार पर किसी भी समय संग्रहीत, पुनर्प्राप्त, प्रदर्शित और प्रेषित किया जा सकता है। मशीन टूल व्यक्तिगत प्रसंस्करण मापदंडों के मैनुअल समायोजन और नियंत्रण की अनुमति देता है, जबकि पूरे प्रसंस्करण चक्र के लिए पूरी तरह से स्वचालित नियंत्रण का भी समर्थन करता है।

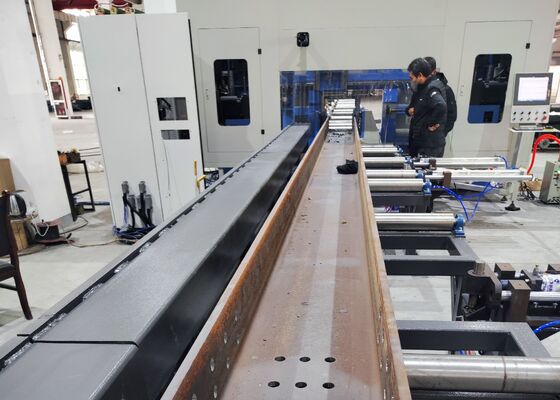

नमूना प्रदर्शन सत्रों के दौरान, सीएनसी बीम और शीट मेटल ड्रिलिंग, मार्किंग और शीयरिंग मशीन मानक एच-बीम नमूनों के साथ काम करते समय अपनी प्रसंस्करण क्षमताओं का प्रभावी ढंग से प्रदर्शन करती है - विभिन्न फ्लैंज चौड़ाई और वेब मोटाई की विशेषता - साथ ही विभिन्न आयामों के चैनल स्टील नमूनों को भी। इन प्रदर्शनों में दिखाए गए नमूने स्पष्ट रूप से सटीक छेद प्लेसमेंट, चिकनी टैप किए गए थ्रेड्स और स्पष्ट रूप से परिभाषित मार्किंग पैटर्न प्राप्त करने के उपकरण की क्षमता को उजागर करते हैं, जिससे व्यावहारिक अनुप्रयोग परिदृश्यों में इसकी उच्च सटीकता और विश्वसनीयता का पूरी तरह से प्रदर्शन होता है।
हाई-स्पीड सीएनसी एच-बीम ड्रिलिंग, मार्किंग और शीयरिंग मशीन का उपयोग मुख्य रूप से स्टील संरचना निर्माण सुविधाओं और पुल निर्माण परियोजनाओं में किया जाता है। स्टील संरचना कार्यशालाओं में, यह फ्रेमवर्क और सपोर्ट स्ट्रक्चर में उपयोग किए जाने वाले एच-बीम के लिए सटीक मशीनिंग प्रदान करता है, जिससे स्टील फ्रेमवर्क की स्थिर असेंबली के लिए एक ठोस नींव सुनिश्चित होती है। पुल निर्माण में, मशीन एच-बीम पर उच्च-सटीकता ड्रिलिंग करती है, पुलों की संरचनात्मक अखंडता को बढ़ाती है और उन्हें दीर्घकालिक भार को प्रभावी ढंग से सहन करने में सक्षम बनाती है। उत्कृष्ट परिचालन दक्षता के साथ, यह मशीन इन महत्वपूर्ण अवसंरचना क्षेत्रों के लिए विश्वसनीय समर्थन प्रदान करती है, जिससे संबंधित परियोजनाओं की सुचारू और समय पर प्रगति सुनिश्चित होती है।
