उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| स्थिति: | नया | अधिकतम। आकार की चौड़ाई x ऊंचाई: | 1250x600 मिमी |
|---|---|---|---|
| मिन। आकार की चौड़ाई x ऊंचाई: | 200 × 75 मिमी | अधिकतम बीम लंबाई: | 12000 मिमी |
| मुख्य धुरी: | 3 | मुख्य धुरी मॉडल: | BT40 |
| मोटर पावरर: | 3*11kw | स्पिंडल गति: | 200 ~ 3000 आर / मिनट |
| प्रमुखता देना: | सीएनसी एच बीम ड्रिलिंग मशीन,BT40 सीएनसी एच बीम ड्रिलिंग मशीन,इस्पात संरचना उद्योग बीम ड्रिलिंग मशीन |
||

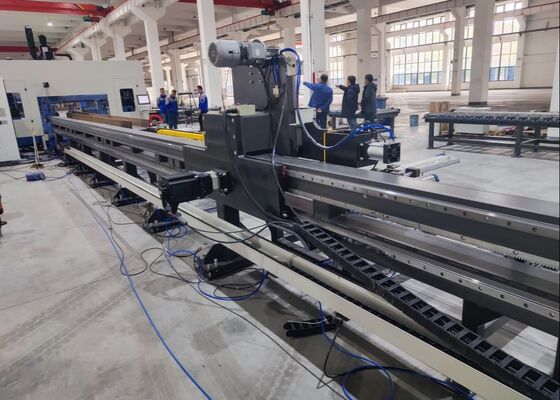

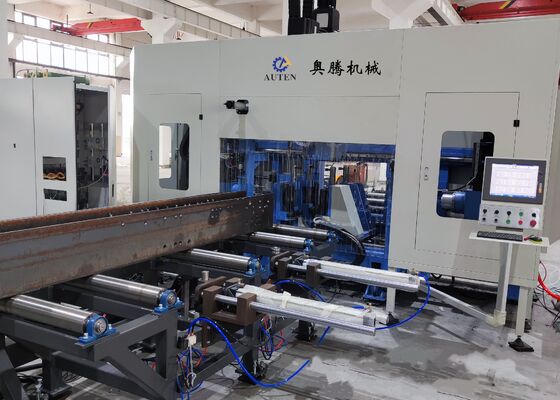

स्टील स्ट्रक्चर इंडस्ट्री हाई स्पीड सीएनसी एच बीम ड्रिलिंग मशीन बीटी40 मेन स्पिंडल
उत्पाद परिचय:
यह मशीनिंग सेंटर एच-बीम पर ड्रिलिंग संचालन के लिए विशेषज्ञ रूप से इंजीनियर किया गया है। तीन हाई-स्पीड प्रिसिजन ड्रिलिंग स्पिंडल से लैस, यह वर्कपीस की ड्रिलिंग में उत्कृष्ट दक्षता सुनिश्चित करता है। असाधारण मशीनिंग सटीकता और सहज परिचालन सुविधाओं के साथ, यह उपकरण स्टील स्ट्रक्चर उद्योग में एक आवश्यक उच्च-प्रदर्शन समाधान का प्रतिनिधित्व करता है। इसका व्यापक रूप से निर्माण इंजीनियरिंग, पुल अवसंरचना, टॉवर मस्त निर्माण और ग्रिड स्ट्रक्चर परियोजनाओं जैसे महत्वपूर्ण क्षेत्रों में उपयोग किया जाता है।
उत्पाद कॉन्फ़िगरेशन जानकारी:
| एच बीम पैरामीटर | अधिकतम। आकार चौड़ाई x ऊंचाई | 1250x600mm | |
| न्यूनतम। आकार चौड़ाई x ऊंचाई | 200×75mm | ||
| अधिकतम। बीम लंबाई | 12000mm | ||
| मुख्य स्पिंडल | मात्रा। | 3 | |
| मॉडल | बीटी40 | ||
| मोटर पावर | 3x11 kW | ||
| स्पिंडल स्पीड | 200～3000 आर/मिनट | ||
| अधिकतम। छेद व्यास | φ40 मिमी | ||
| मोटर पावर | फीड सर्वो मोटर पावर | 2x3 kW | |
| पोजिशनिंग सर्वो मोटर पावर | 2x3 kW | ||
| प्रसंस्करण सटीकता | छेद दूरी विचलन | 1 मीटर के भीतर दो छेद | ±0.5 |
| छेद दूरी के प्रत्येक अतिरिक्त 1 मीटर के लिए स्वीकार्य विचलन मान ±0.2 मिमी बढ़ जाता है, और अधिकतम ±2 मिमी से अधिक नहीं होता है | |||
| अंत मार्जिन विचलन | ±1.0 मिमी | ||
| हाइड्रोलिक सिस्टम | हाइड्रोलिक पंप दबाव | 7 MPa | |
| तेल पंप मोटर पावर | 7kW | ||
| इलेक्ट्रिकल सिस्टम | नियंत्रण विधि | पीएलसी | |
| सीएनसी अक्षों की संख्या | 7 | ||
| समग्र आकार (एल x डब्ल्यू x एच) | 32000x6200x4000 | ||
उत्पाद विशेषताएं
1. यह 3डी एच-बीम ड्रिलिंग और कटिंग मशीन मुख्य मशीन फ्रेमवर्क, सीएनसी फीडिंग सिस्टम, सामग्री कन्वेयर, इलेक्ट्रिकल सिस्टम, हाइड्रोलिक सिस्टम, कूलिंग सिस्टम, स्नेहन प्रणाली, कचरा डिब्बे और अन्य अभिन्न घटकों से बनी है। एक निश्चित बिस्तर संरचना और एक चल वर्कपीस कॉन्फ़िगरेशन की विशेषता वाली मशीन को बड़े पैमाने पर एच-बीम के प्रसंस्करण के लिए विशेषज्ञ रूप से डिजाइन किया गया है। यह निरंतर उत्पादन वर्कफ़्लो का समर्थन करता है और स्वचालन की उच्च डिग्री के लिए व्यापक रूप से मान्यता प्राप्त है।
2. ड्रिलिंग मशीन संरचना बिस्तर, सीएनसी स्लाइडिंग टेबल असेंबली, सपोर्ट डिवाइस, अपर प्रेसिंग यूनिट, साइड प्रेसिंग यूनिट और डिटेक्शन सिस्टम से बनी है। सीएनसी स्लाइडिंग टेबल घटकों में फिक्स्ड साइड, मूवेबल साइड और अपर-यूनिट सीएनसी स्लाइडिंग टेबल शामिल हैं। विशेष रूप से एच-बीम ड्रिलिंग अनुप्रयोगों के लिए डिज़ाइन किया गया, स्लाइडिंग टेबल असेंबली में एक स्लाइडिंग प्लेट, स्लाइडिंग टेबल बेस, स्पिंडल हेडस्टॉक, हाई-स्पीड मैकेनिकल स्पिंडल, टूल सिलेंडर, वेरिएबल-फ्रीक्वेंसी मोटर, सर्वो मोटर, लीनियर गाइड और लीड स्क्रू शामिल हैं।
3. सीएनसी फीडिंग सिस्टम ब्रैकेट, गियर, रैक, सर्वो मोटर, रिड्यूसर और मैनिपुलेटर से बना है। सर्वो मोटर मैनिपुलेटर को चलाता है, जिससे एच-बीम को एक्स-अक्ष के साथ ले जाया जा सकता है, जिससे वर्कपीस की सटीक फीडिंग और सटीक पोजिशनिंग सुनिश्चित होती है।

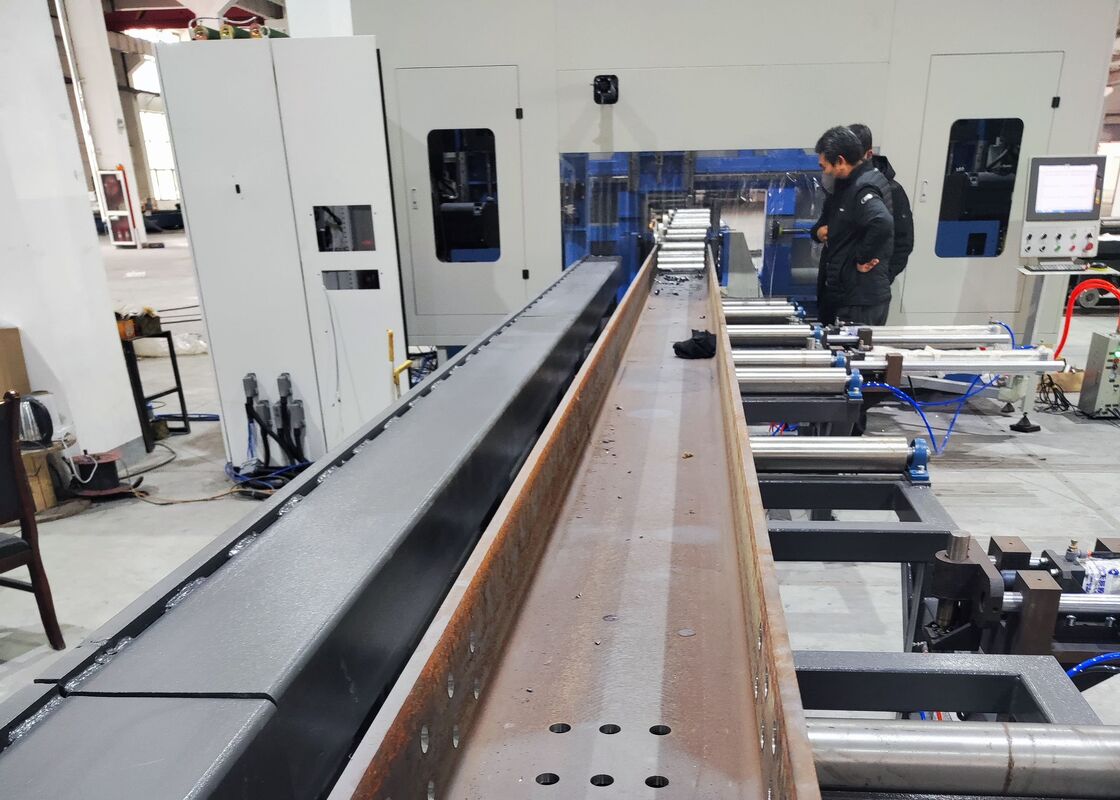

4. सामग्री कन्वेयर सिस्टम में इन-फीडिंग कन्वेयर और आउट-फीडिंग कन्वेयर दोनों शामिल हैं। इन-फीडिंग कन्वेयर कन्वेयर ब्रैकेट, सपोर्ट रोलर्स और साइड-पुशिंग डिवाइस से लैस है, जो सभी प्रोफाइल स्टील ब्लैंक्स को परिवहन करने, ब्लैंक्स की वाई-अक्ष पोजिशनिंग की सुविधा प्रदान करने और सामग्री फीडिंग प्रक्रिया को पूरा करने के लिए सीएनसी फीडिंग सिस्टम के साथ मिलकर काम करने के लिए विशेष रूप से डिज़ाइन किए गए हैं। आउट-फीडिंग कन्वेयर, जिसमें सामग्री चैनल ब्रैकेट और सपोर्ट रोलर्स शामिल हैं, तैयार वर्कपीस के परिवहन के लिए समर्पित है।
5. कूलिंग सिस्टम आंतरिक और बाहरी दोनों कूलिंग विधियों को एकीकृत करता है, बोरहोल को ठंडा करने के लिए तेल की धुंध का उपयोग करता है। यह समाधान कई फायदे प्रदान करता है, जिसमें कम कूलेंट की खपत, लागत-दक्षता में सुधार, पर्यावरणीय स्थिरता का समर्थन करना और ड्रिल बिट के घिसाव को कम करना शामिल है।
6. हाइड्रोलिक सिस्टम अपर प्रेसिंग यूनिट, साइड प्रेसिंग यूनिट, टूल सिलेंडर और अन्य संबंधित घटकों को पावर प्रदान करता है।
7. न्यूमेटिक सिस्टम मैनिपुलेटर, टेस्टिंग सिलेंडर और अन्य समान उपकरणों को पावर प्रदान करने के लिए इंजीनियर किया गया है।
8. स्नेहन प्रणाली केंद्रीकृत और मैनुअल स्नेहन विधियों के संयोजन का उपयोग करती है। प्राथमिक लीनियर गाइड और लीड स्क्रू के अनुसूचित और सटीक स्नेहन के लिए मुख्य रूप से केंद्रीकृत स्नेहन का उपयोग किया जाता है।
9. मशीन टूल का नियंत्रण प्रणाली एक होस्ट कंप्यूटर, पीएलसी और अन्य संबंधित घटकों से बनी है। प्रोग्रामिंग विधि: प्रसंस्करण कार्यक्रम सीएडी ड्राइंग या प्रसंस्करण मापदंडों को यूएसबी इंटरफ़ेस या कीबोर्ड के माध्यम से इनपुट करके बनाए जाते हैं। इन कार्यक्रमों को भाग संख्याओं के आधार पर किसी भी समय संग्रहीत, पुनर्प्राप्त, प्रदर्शित और प्रेषित किया जा सकता है। मशीन टूल व्यक्तिगत प्रसंस्करण मापदंडों के मैनुअल समायोजन और नियंत्रण की अनुमति देता है, साथ ही पूरे प्रसंस्करण चक्र के दौरान पूरी तरह से स्वचालित नियंत्रण को सक्षम करता है।
नमूना प्रदर्शन सत्रों के दौरान, सीएनसी बीम और शीट मेटल ड्रिलिंग, मार्किंग और शीयरिंग मशीन मानक एच-बीम नमूनों - विभिन्न फ्लैंज चौड़ाई और वेब मोटाई की विशेषता वाले - साथ ही विभिन्न आकारों के चैनल स्टील नमूनों के साथ काम करते समय अपनी प्रसंस्करण क्षमताओं को प्रभावी ढंग से प्रदर्शित करती है। इन प्रदर्शनों में प्रस्तुत नमूने स्पष्ट रूप से सटीक छेद प्लेसमेंट, चिकनी टैप किए गए थ्रेड्स और अच्छी तरह से परिभाषित मार्किंग पैटर्न प्राप्त करने के उपकरण की क्षमता को उजागर करते हैं, जिससे वास्तविक दुनिया के अनुप्रयोग परिदृश्यों में इसकी उच्च सटीकता और निर्भरता का पूरी तरह से प्रदर्शन होता है।
हाई-स्पीड सीएनसी एच-बीम ड्रिलिंग, मार्किंग और शीयरिंग मशीन मुख्य रूप से स्टील स्ट्रक्चर निर्माण संयंत्रों और पुल निर्माण परियोजनाओं में उपयोग की जाती है। स्टील स्ट्रक्चर वर्कशॉप में, यह फ्रेमवर्क और सपोर्ट स्ट्रक्चर में उपयोग किए जाने वाले एच-बीम के लिए सटीक मशीनिंग प्रदान करता है, जिससे स्टील फ्रेमवर्क की स्थिर असेंबली के लिए एक मजबूत नींव सुनिश्चित होती है। पुल निर्माण में, मशीन एच-बीम पर उच्च-सटीकता ड्रिलिंग करती है, पुलों की संरचनात्मक अखंडता को बढ़ाती है और उन्हें दीर्घकालिक भार को प्रभावी ढंग से झेलने में सक्षम बनाती है। असाधारण परिचालन दक्षता के साथ, यह मशीन इन महत्वपूर्ण अवसंरचना क्षेत्रों के लिए विश्वसनीय समर्थन प्रदान करती है, जिससे संबंधित परियोजनाओं की सुचारू और समय पर प्रगति की सुविधा मिलती है।
