उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| स्थिति: | नया | अधिकतम। आकार की चौड़ाई x ऊंचाई: | 1250x600 मिमी |
|---|---|---|---|
| मिन। आकार की चौड़ाई x ऊंचाई: | 200 × 75 मिमी | अधिकतम बीम लंबाई: | 12000 मिमी |
| मुख्य धुरी: | 3 | मुख्य धुरी मॉडल: | BT40 |
| मोटर पावरर: | 3*11kw | स्पिंडल गति: | 200 ~ 3000 आर / मिनट |
| प्रमुखता देना: | ड्रिलिंग कटिंग मशीन लाइन,आई बीम ड्रिलिंग कटिंग मशीन लाइन,सीएनसी आई बीम ड्रिलिंग मार्किंग कटिंग मशीन |
||

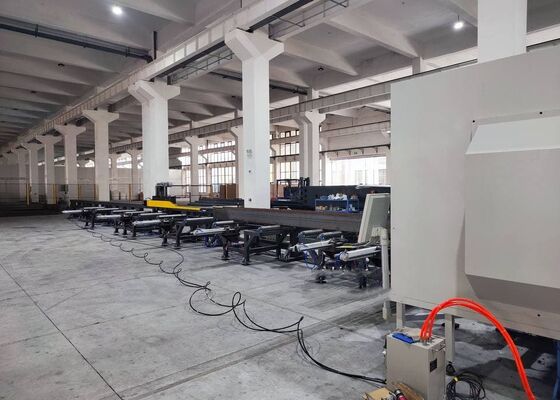

मॉडल BHD1250C सीएनसी आई बीम ड्रिलिंग मार्किंग कटिंग मशीन लाइन मैकेनिकल पार्किंग सिस्टम के लिए
उत्पाद परिचय:
यह मशीनिंग सेंटर एच-बीम पर ड्रिलिंग संचालन के लिए सावधानीपूर्वक डिज़ाइन किया गया है। तीन हाई-स्पीड प्रिसिजन ड्रिलिंग स्पिंडल से लैस, यह वर्कपीस की ड्रिलिंग में उल्लेखनीय दक्षता प्रदान करता है। बेहतर मशीनिंग सटीकता और उपयोगकर्ता के अनुकूल परिचालन सुविधाओं की पेशकश करते हुए, यह उपकरण स्टील संरचना क्षेत्र में एक महत्वपूर्ण उच्च-प्रदर्शन समाधान के रूप में कार्य करता है। इसका व्यापक रूप से निर्माण इंजीनियरिंग, पुल अवसंरचना, टॉवर मास्ट निर्माण और ग्रिड संरचना परियोजनाओं जैसे प्रमुख उद्योगों में उपयोग किया जाता है।
उत्पाद विन्यास जानकारी:
| एच बीम पैरामीटर | अधिकतम। आकार चौड़ाई x ऊंचाई | 1250x600mm | |
| न्यूनतम। आकार चौड़ाई x ऊंचाई | 200×75mm | ||
| अधिकतम। बीम लंबाई | 12000mm | ||
| मुख्य स्पिंडल | मात्रा। | 3 | |
| मॉडल | BT40 | ||
| मोटर पावर | 3x11 kW | ||
| स्पिंडल गति | 200～3000 आर/मिनट | ||
| अधिकतम। छेद व्यास | φ40 मिमी | ||
| मोटर पावर | फ़ीड सर्वो मोटर पावर | 2x3 kW | |
| पोजिशनिंग सर्वो मोटर पावर | 2x3 kW | ||
| प्रसंस्करण सटीकता | छेद दूरी विचलन | 1 मीटर के भीतर दो छेद | ±0.5 |
| छेद दूरी के प्रत्येक अतिरिक्त 1 मीटर के लिए स्वीकार्य विचलन मान ±0.2 मिमी बढ़ जाता है, और अधिकतम ±2 मिमी से अधिक नहीं होता है | |||
| अंत मार्जिन विचलन | ±1.0 मिमी | ||
| हाइड्रोलिक प्रणाली | हाइड्रोलिक पंप दबाव | 7 MPa | |
| तेल पंप मोटर पावर | 7kW | ||
| विद्युत प्रणाली | नियंत्रण विधि | पीएलसी | |
| सीएनसी अक्षों की संख्या | 7 | ||
| समग्र आकार (एल x डब्ल्यू x एच) | 32000x6200x4000 | ||
उत्पाद सुविधाएँ
1. यह 3डी एच-बीम ड्रिलिंग और कटिंग मशीन प्राथमिक मशीन फ्रेमवर्क, सीएनसी फीडिंग सिस्टम, सामग्री कन्वेयर, विद्युत प्रणाली, हाइड्रोलिक प्रणाली, शीतलन प्रणाली, स्नेहन प्रणाली, अपशिष्ट बिन और अन्य आवश्यक घटकों से बनी है। एक निश्चित बिस्तर संरचना और एक चल वर्कपीस सेटअप के साथ, मशीन को बड़े पैमाने पर एच-बीम के प्रसंस्करण के लिए विशेषज्ञता से इंजीनियर किया गया है। यह निरंतर उत्पादन संचालन की सुविधा प्रदान करता है और अपनी उन्नत स्वचालन क्षमताओं के लिए अत्यधिक सम्मानित है।
2. ड्रिलिंग मशीन की संरचना में बिस्तर, सीएनसी स्लाइडिंग टेबल असेंबली, सपोर्ट मैकेनिज्म, अपर प्रेसिंग यूनिट, साइड प्रेसिंग यूनिट और डिटेक्शन सिस्टम शामिल हैं। सीएनसी स्लाइडिंग टेबल घटकों में फिक्स्ड साइड, मूवेबल साइड और अपर-यूनिट सीएनसी स्लाइडिंग टेबल शामिल हैं। विशेष रूप से एच-बीम ड्रिलिंग कार्यों के लिए तैयार की गई, स्लाइडिंग टेबल असेंबली में एक स्लाइडिंग प्लेट, स्लाइडिंग टेबल बेस, स्पिंडल हेडस्टॉक, हाई-स्पीड मैकेनिकल स्पिंडल, टूल सिलेंडर, वेरिएबल-फ्रीक्वेंसी मोटर, सर्वो मोटर, लीनियर गाइड और लीड स्क्रू शामिल हैं।

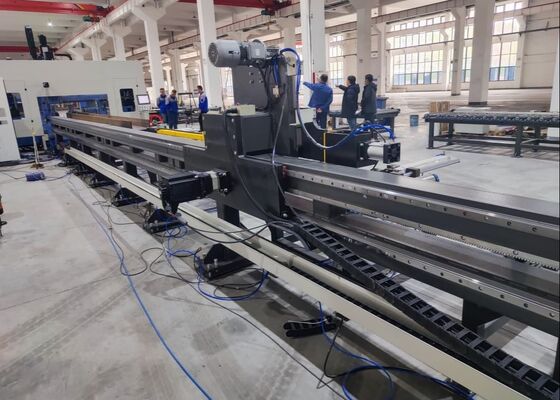

3. सीएनसी फीडिंग सिस्टम में ब्रैकेट, गियर, रैक, सर्वो मोटर, रिड्यूसर और मैनिपुलेटर शामिल हैं। सर्वो मोटर मैनिपुलेटर को पावर देता है, जिससे एच-बीम को एक्स-अक्ष के साथ ले जाया जा सकता है, जिससे सटीक फीडिंग और वर्कपीस की सटीक स्थिति सुनिश्चित होती है।
4. सामग्री कन्वेयर सिस्टम में इन-फीडिंग कन्वेयर और आउट-फीडिंग कन्वेयर दोनों शामिल हैं। इन-फीडिंग कन्वेयर कन्वेयर ब्रैकेट, सपोर्ट रोलर्स और साइड-पुशिंग डिवाइस से लैस है, जिसे विशेष रूप से प्रोफाइल स्टील ब्लैंक को परिवहन करने, ब्लैंक की वाई-अक्ष स्थिति में सहायता करने और सामग्री फीडिंग ऑपरेशन को पूरा करने के लिए सीएनसी फीडिंग सिस्टम के साथ निर्बाध रूप से काम करने के लिए डिज़ाइन किया गया है। आउट-फीडिंग कन्वेयर, जिसमें सामग्री चैनल ब्रैकेट और सपोर्ट रोलर्स शामिल हैं, तैयार वर्कपीस को परिवहन के लिए समर्पित है।
5. शीतलन प्रणाली आंतरिक और बाहरी शीतलन विधियों दोनों को जोड़ती है, बोरहोल को ठंडा करने के लिए तेल की धुंध का उपयोग करती है। यह दृष्टिकोण कई लाभ प्रदान करता है, जैसे कम शीतलक खपत, बढ़ी हुई लागत-प्रभावशीलता, पर्यावरणीय स्थिरता के लिए समर्थन और ड्रिल बिट जीवन का विस्तार।
6. हाइड्रोलिक प्रणाली ऊपरी प्रेसिंग यूनिट, साइड प्रेसिंग यूनिट, टूल सिलेंडर और अन्य संबंधित घटकों को पावर सप्लाई करती है।
7. वायवीय प्रणाली मैनिपुलेटर, परीक्षण सिलेंडर और अन्य समान उपकरणों को पावर सप्लाई करने के लिए डिज़ाइन की गई है।
8. स्नेहन प्रणाली केंद्रीकृत और मैनुअल स्नेहन तकनीकों के संयोजन का उपयोग करती है। मुख्य लीनियर गाइड और लीड स्क्रू के अनुसूचित और सटीक स्नेहन के लिए मुख्य रूप से केंद्रीकृत स्नेहन का उपयोग किया जाता है।
9. मशीन टूल की नियंत्रण प्रणाली में एक होस्ट कंप्यूटर, पीएलसी और अन्य संबंधित घटक शामिल हैं। प्रोग्रामिंग विधि: सीएडी ड्राइंग या प्रोसेसिंग पैरामीटर को यूएसबी इंटरफ़ेस या कीबोर्ड के माध्यम से इनपुट करके प्रोसेसिंग प्रोग्राम उत्पन्न किए जाते हैं। इन प्रोग्रामों को पार्ट नंबर के आधार पर किसी भी समय संग्रहीत, पुनर्प्राप्त, प्रदर्शित और प्रसारित किया जा सकता है। मशीन टूल व्यक्तिगत प्रसंस्करण मापदंडों के मैनुअल समायोजन और नियंत्रण की अनुमति देता है, जबकि पूरे प्रसंस्करण चक्र के दौरान पूरी तरह से स्वचालित नियंत्रण का भी समर्थन करता है।
नमूना प्रदर्शन सत्रों के दौरान, सीएनसी बीम और शीट मेटल ड्रिलिंग, मार्किंग और शीयरिंग मशीन मानक एच-बीम नमूनों - विभिन्न फ्लैंज चौड़ाई और वेब मोटाई के साथ - साथ ही विभिन्न आयामों के चैनल स्टील नमूनों को संभालते समय अपनी प्रसंस्करण क्षमताओं का प्रभावी ढंग से प्रदर्शन करती है। इन प्रदर्शनों में दिखाए गए नमूने स्पष्ट रूप से सटीक छेद प्लेसमेंट, चिकनी टैप किए गए थ्रेड्स और विशिष्ट मार्किंग पैटर्न प्राप्त करने के उपकरण की क्षमता पर जोर देते हैं, जिससे व्यावहारिक अनुप्रयोग परिदृश्यों में इसकी उच्च सटीकता और विश्वसनीयता पूरी तरह से चित्रित होती है।
हाई-स्पीड सीएनसी एच-बीम ड्रिलिंग, मार्किंग और शीयरिंग मशीन का मुख्य रूप से स्टील संरचना निर्माण सुविधाओं और पुल निर्माण परियोजनाओं में उपयोग किया जाता है। स्टील संरचना कार्यशालाओं में, यह फ्रेमवर्क और सपोर्ट स्ट्रक्चर में उपयोग किए जाने वाले एच-बीम के लिए सटीक मशीनिंग प्रदान करता है, जिससे स्टील फ्रेमवर्क की स्थिर असेंबली के लिए एक मजबूत नींव सुनिश्चित होती है। पुल निर्माण में, मशीन एच-बीम पर उच्च-सटीकता ड्रिलिंग करती है, पुलों की संरचनात्मक अखंडता को बढ़ाती है और उन्हें दीर्घकालिक भार को प्रभावी ढंग से सहन करने में सक्षम बनाती है। उत्कृष्ट परिचालन दक्षता के साथ, यह मशीन इन आवश्यक अवसंरचना क्षेत्रों के लिए विश्वसनीय समर्थन प्रदान करती है, संबंधित परियोजनाओं की सुचारू और समय पर प्रगति सुनिश्चित करती है।
