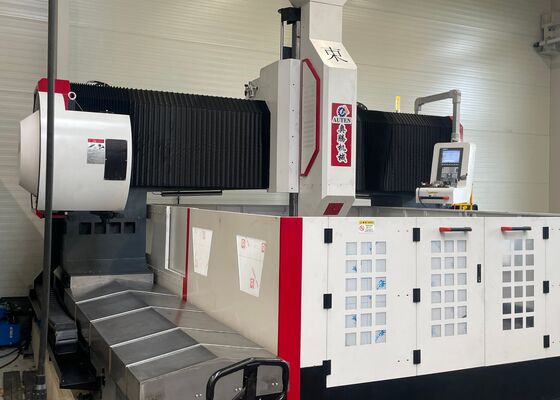

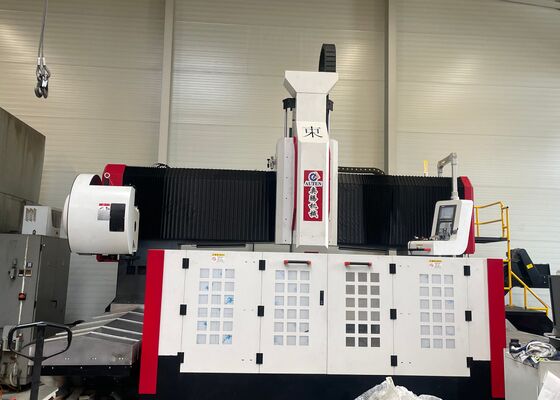

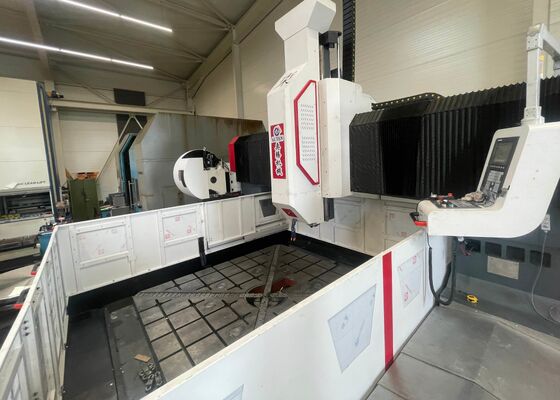

मॉडल PHD3535 स्प्लिट टाइप सीएनसी गैन्ट्री ड्रिलिंग फ्रिलिंग मशीन Φ100 मिमी ड्रिलिंग व्यास

मॉडल PHD3535 स्प्लिट टाइप सीएनसी गैन्ट्री ड्रिलिंग फ्रिलिंग मशीन Φ100 मिमी ड्रिलिंग व्यास

उत्पाद का परिचय:

यह उपकरण प्लेट और संरचनात्मक घटकों के ड्रिलिंग, चम्फरिंग, टैपिंग और मिलिंग के लिए इंजीनियर किया गया है। यह मुख्य रूप से उच्च दक्षता वाले वर्कपीस जैसे कि फ्लैंग्स,डिस्कनिर्दिष्ट प्रसंस्करण मोटाई रेंज के भीतर रिंग और प्लेटें। एकल-सामग्री घटकों के साथ-साथ मिश्रित सामग्री पर पार-छेद और अंधे छेद दोनों ड्रिल किए जा सकते हैं।मशीनिंग प्रक्रिया डिजिटल नियंत्रित हैयह प्रणाली स्वचालन का समर्थन करती है, उच्च परिशुद्धता प्रदान करती है और बड़े पैमाने पर उत्पादन में उत्पादों की एक विस्तृत विविधता के प्रसंस्करण के लिए उपयुक्त है।

विनिर्देशः

उपकरण संरचनाः

मशीन का आधार का निर्माण कास्ट सामग्री से किया गया है और मुख्य रूप से काम की मेज, चलती गैन्ट्री, स्लाइडिंग सैडल, ड्रिलिंग और फ्रीजिंग स्पिंडल हेड, स्वचालित स्नेहन प्रणाली,सुरक्षात्मक आवरण, सर्कुलेशन कूलिंग सिस्टम, डिजिटल कंट्रोल यूनिट, इलेक्ट्रिकल सिस्टम और अतिरिक्त घटक। इसमें समर्थन और मार्गदर्शन के लिए कठोर रोलिंग रेल जोड़े हैं,साथ ही गति संचरण के लिए परिशुद्धता नेतृत्व पेंच जोड़ेमशीन उच्च स्थिति सटीकता और उत्कृष्ट दोहराव के साथ प्रतिष्ठित है।

उत्पाद की विशेषताएं

1मशीन बिस्तर और कार्यक्षेत्रः

मशीनी बिस्तर का निर्माण कास्ट सामग्री से किया जाता है और इसमें दो मुख्य घटक शामिल होते हैं। यह मशीनिंग से पहले उच्च तापमान पर एनीलिंग से गुजरता है,इसके बाद अर्ध-समाप्ति के बाद माध्यमिक तनाव-रिलिज एनीलिंग, और फिर अंतिम मशीनिंग के अधीन है। यह बहु-चरण प्रक्रिया मशीन की दीर्घकालिक स्थिरता और सटीकता सुनिश्चित करती है।जो बाद में द्वितीयक एनीलिंग और उम्र बढ़ने के साथ इलाज किया जाता हैयह उपचार उत्कृष्ट गतिशील और स्थैतिक कठोरता प्रदान करता है, प्रभावी रूप से विरूपण को रोकता है।काम की सतह काम के टुकड़े के सुरक्षित clamping के लिए एक अनुकूलित लेआउट में व्यवस्थित टी-स्लॉट की एक श्रृंखला से लैस है.

गाइड रेल के साथ समान भार वितरण सुनिश्चित करने के लिए बिस्तर के आधार के दोनों किनारों पर दो उच्च परिशुद्धता वाले रैखिक गाइड लगाए जाते हैं। यह व्यवस्था मशीन की कठोरता में काफी वृद्धि करती है,साथ ही इसकी तन्यता और संपीड़न शक्तिड्राइव सिस्टम एक एसी सर्वो मोटर द्वारा संचालित होता है जो एक सटीक गेंद पेंच के साथ जोड़ा जाता है, जो गैन्ट्री की सटीक वाई-अक्ष आंदोलन को सक्षम करता है।समायोज्य बोल्ट बिस्तर के नीचे तैनात कर रहे हैं सुविधाजनक कार्यक्षेत्र के स्तर की अनुमति देने के लिए.

2. चलती गैन्ट्री:

चलती गैन्ट्री ग्रे लोहे (HT250) से निर्मित है और इसके सामने के भाग पर दो उच्च क्षमता वाले रैखिक गाइड रेल से लैस है।एक्स-अक्ष के साथ शक्ति सिर स्लाइड की गति एक सर्वो मोटर द्वारा संचालित एक परिशुद्धता गेंद पेंच जोड़ी द्वारा सुविधा प्रदान की हैड्रिलिंग पावर हेड सीधे इस स्लाइड प्लेट पर लगाए जाते हैं। गेंट्री गति गेंद पेंच पर गेंद नट के घूर्णन के माध्यम से प्राप्त की जाती है,जो एक सटीक युग्मन के माध्यम से सर्वो मोटर द्वारा संचालित किया जाता है.

3चलती सीढ़ी:

चलती स्लाइडिंग सेडल एक परिशुद्धता कास्ट आयरन घटक है। यह दो उच्च क्षमता सीएनसी रैखिक स्लाइड टेबल, एक परिशुद्धता गेंद पेंच जोड़ी,और एक उच्च सटीकता वाले ग्रहों के कम करनेवाला जो सर्वो मोटर से जुड़ा हुआ हैइसके अतिरिक्त, सीढ़ी में एक नाइट्रोजन गैस संतुलन सिलेंडर शामिल है, जो पावर हेड के वजन की भरपाई करता है, पेंच पर भार को कम करता है और इसकी सेवा जीवन को बढ़ाता है।यह प्रणाली ड्रिलिंग पावर हेड के Z-अक्ष आंदोलन की सुविधा देता है, तेजी से दृष्टिकोण, कार्य फ़ीड, त्वरित रिट्रैक्शन और सटीक स्टॉप जैसे कार्यों को सक्षम करता है। इसमें स्वचालित चिप हटाने, चिप इजेक्शन,परिचालन दक्षता बढ़ाने के लिए और ठहराव कार्यों.

.

यह उन्नत सीएनसी गैन्ट्री प्रणाली प्लेट और शीट धातु घटकों के उच्च दक्षता वाले ड्रिलिंग और मार्किंग के लिए विशेष रूप से निर्मित है।यह ठीक से प्लेट की तरह workpieces और संरचनात्मक इकाइयों के सटीक मशीनिंग सुनिश्चित करने के लिए इंजीनियर किया गया है, यह अच्छी तरह से flanges, डिस्क, अंगूठी के आकार के घटकों, फ्लैट प्लेट, और इसी तरह की वस्तुओं के प्रसंस्करण के लिए उपयुक्त है।एक मौलिक परिचालन आवश्यकता यह है कि वर्कपीस की मोटाई मशीन के निर्दिष्ट प्रभावी मशीनिंग रेंज के भीतर होनी चाहिए.

इस्पात संरचना निर्माण सुविधाओं में यह उपकरण संरचनात्मक प्लेटों और कनेक्शन घटकों पर उच्च परिशुद्धता ड्रिलिंग और मिलिंग करता है,इस्पात फ्रेम की विश्वसनीय असेंबली के लिए एक ठोस आधार प्रदान करनापवन ऊर्जा क्षेत्र में, यह पवन टरबाइन टावरों और फ्लैंग्स के लिए उन्नत, उच्च सटीक मशीनिंग प्रदान करता है, यह सुनिश्चित करता है कि इन घटकों को कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए इंजीनियर किया गया है,अत्यधिक हवा और तापमान में उतार-चढ़ाव सहितपुलों के निर्माण में, उपकरण मशीनों को पुलों के बीयरिंग और समर्थन ब्रैकेट बनाने की अनुमति देते हैं, जो टिकाऊ,स्थिर कनेक्शन जो संरचना के विस्तारित सेवा जीवन के दौरान गतिशील भारों का सामना करने में सक्षम हैं.
