मॉडल BHD700 सीएनसी I बीम ड्रिलिंग काटने की मशीन लाइन Φ5?? φ30 मिमी मुख्य धुरी छेद व्यास

मॉडल BHD700 सीएनसी I बीम ड्रिलिंग काटने की मशीन लाइन φ5?? φ30 मिमी मुख्य धुरी छेद व्यास

अनुप्रयोग उद्योगः

यह मशीन विशेष रूप से एच आकार के स्टील पर ड्रिलिंग ऑपरेशन के लिए डिज़ाइन की गई है। इसमें वर्कपीस ड्रिलिंग को निष्पादित करने के लिए तीन उच्च गति, सटीक ड्रिलिंग स्पिंडल हैं,उत्कृष्ट मशीनिंग सटीकता प्रदान करना और उपयोगकर्ता के अनुकूल संचालन को सुविधाजनक बनानाइस्पात संरचना उद्योग में एक महत्वपूर्ण उच्च दक्षता संपत्ति के रूप में, यह निर्माण परियोजनाओं, पुल इंजीनियरिंग, ट्रांसमिशन टावरों, ग्रिट फ्रेम,और अन्य संबद्ध क्षेत्र.

विनिर्देशः

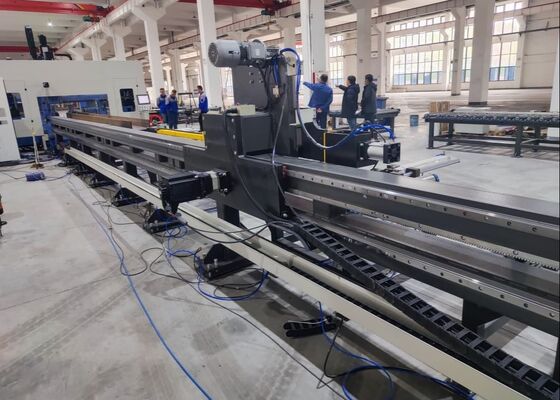

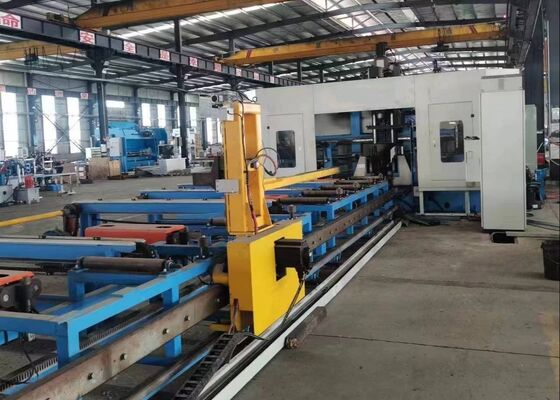

सीएनसी ड्रिलिंग मशीन लाइन के घटक

सीएनसी ड्रिलिंग मशीन लाइन मुख्य रूप से महत्वपूर्ण घटकों से मिलकर बनती है, जिसमें मुख्य मशीन फ्रेम, सीएनसी फ़ीडिंग तंत्र, आउट फ़ीड कन्वेयर, शीतलन इकाई, हाइड्रोलिक सिस्टम,वायवीय प्रणाली, स्नेहन प्रणाली, विद्युत प्रणाली, और एक स्क्रैप सामग्री संग्रह गाड़ी। यह उत्पादन लाइन एक चल टुकड़ा समर्थन संरचना के साथ संयोजन में एक फिक्स्ड-बेड विन्यास को अपनाती है।इस व्यवस्था द्वारा प्रदान की गई 3 डी ड्रिलिंग कार्यक्षमता पूरी तरह से स्वचालित उत्पादन कार्यप्रवाहों को सक्षम करती है, इस प्रकार कुशल और सुसंगत विनिर्माण प्रदर्शन की गारंटी।

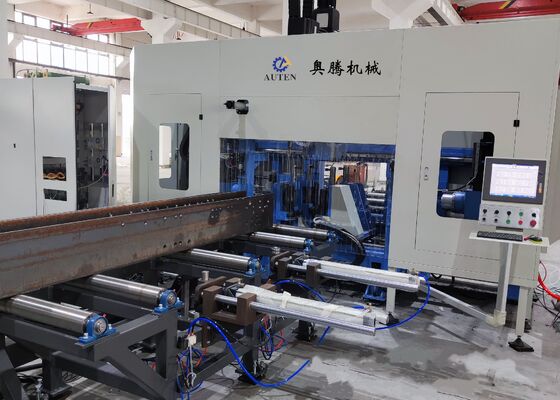

1मुख्य मशीन शरीर

मुख्य मशीन शरीर मुख्य रूप से एक आधार, एक बिस्तर, एक चल स्लाइडिंग टेबल, एक हेडस्टॉक, एक ऊपरी क्लैंपिंग डिवाइस, एक पार्श्व क्लैंपिंग डिवाइस, और एक पंक्ति प्रकार के उपकरण पत्रिका से बना है।बिस्तर उत्कृष्ट कठोरता और स्थिरता की विशेषता हैउच्च गति वाले मशीनिंग संचालन के दौरान उत्पन्न बल और कंपन का सामना करने में सक्षम।इस संरचनात्मक मजबूती सुनिश्चित करता है कि मशीन ऑपरेशन के सभी चरणों के दौरान लगातार मशीनिंग सटीकता बनाए रखता है.

2शीतलन प्रणाली

ड्रिल बिट को एरोसोल कूलिंग तकनीक के माध्यम से ठंडा किया जाता है, जो संपीड़ित हवा और शीतलन पानी के संयुक्त उपयोग के माध्यम से प्राप्त होता है। इस विधि के फायदे जैसे कि शीतलक खपत में कमी,लागत-प्रभावीता में वृद्धि, पर्यावरण के अनुकूल, और ड्रिल बिट पहनने को कम करने के लिए। एक लचीला नोजल हेडस्टॉक पर घुड़सवार है, जिससे स्प्रे की स्थिति को सुविधाजनक रूप से समायोजित करने की अनुमति मिलती है,इस प्रकार संचालन के दौरान ड्रिल बिट के निरंतर ठंडा सुनिश्चित.

3. स्नेहन प्रणाली

यह प्रणाली केंद्रीकृत और मैनुअल स्नेहन को एकीकृत करने वाली एक संकर व्यवस्था का उपयोग करती है। केंद्रीकृत स्नेहन इकाई लगातार प्रदान करती है,निर्दिष्ट रैखिक गाइड और सीसा शिकंजा के लिए मापा स्नेहन, जबकि शेष सभी स्नेहन बिंदुओं का मैन्युअल रूप से रखरखाव किया जाता है।

यह मशीन विशेष रूप से एच-बीम, चैनल स्टील और अन्य स्टील वर्कपीस की एक विस्तृत श्रृंखला पर ड्रिलिंग, टैपिंग और मार्किंग ऑपरेशन के लिए डिज़ाइन की गई है।यह पूरे प्रसंस्करण चक्र के दौरान उच्च परिशुद्धता और परिचालन दक्षता बनाए रखते हुए विभिन्न विनिर्देशों के इस्पात घटकों को समायोजित करता हैप्रदर्शन सत्रों के दौरान,मशीन प्रभावी रूप से मानक एच बीम नमूनों (विभिन्न फ्लैंज चौड़ाई और वेब मोटाई के साथ) और विभिन्न आयामों के चैनल स्टील नमूनों का उपयोग करके अपने प्रदर्शन को प्रदर्शित करती हैये प्रदर्शन टुकड़े स्पष्ट रूप से सटीक छेद स्थिति, चिकनी टैप धागे प्राप्त करने के लिए मशीन की क्षमता को उजागर करते हैंऔर विशिष्ट मार्किंग पैटर्न व्यावहारिक अनुप्रयोगों में इसकी उत्कृष्ट सटीकता और विश्वसनीयता को पूरी तरह से प्रदर्शित करते हैं.

उच्च गति सीएनसी एच बीम ड्रिलिंग मशीन का उपयोग मुख्य रूप से इस्पात संरचना निर्माण सुविधाओं और पुल निर्माण परियोजनाओं में किया जाता है।यह फ्रेम और समर्थन संरचनाओं में उपयोग किए जाने वाले एच बीम पर सटीक मशीनिंग करता हैपुल निर्माण अनुप्रयोगों में यह एच बीम पर उच्च परिशुद्धता ड्रिलिंग करता है,पुलों की संरचनात्मक मजबूती को बढ़ाना और दीर्घकालिक भारों को सहन करने की उनकी क्षमता सुनिश्चित करनाइसकी असाधारण परिचालन दक्षता इन महत्वपूर्ण बुनियादी ढांचा क्षेत्रों के लिए विश्वसनीय तकनीकी सहायता प्रदान करती है, जिससे परियोजनाओं के सुचारू और समय पर निष्पादन की सुविधा होती है।
