सीएनसी ड्रिलिंग, पंचिंग, कटिंग, मिलिंग, एंगल्स, बीम्स, प्लेट्स और फ्लैंगेस की मशीन बनाने के लिए चीन शीर्ष गुणवत्ता निर्माण!
नए करो, अच्छे करो!
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| एलएक्सडब्ल्यू: | 2000 x 2000 मिमी | गैन्ट्री ऊंचाई: | 600 मिमी |
|---|---|---|---|
| धुरी शंकु: | BT50-150 | अधिकतम ड्रिलिंग व्यास: | Φ50 मिमी |
| Max.thickness: | ≤160 मिमी | टैपिंग व्यास: | एम3-एम28 |
| टी-स्लॉट की चौड़ाई: | 28 मिमी | सर्वो स्पिंडल मोटर पावर: | 22 किलोवाट |

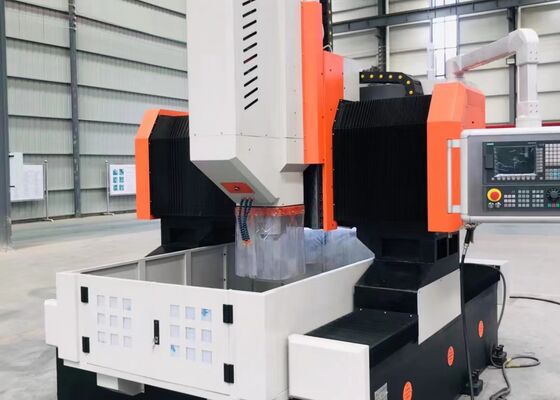

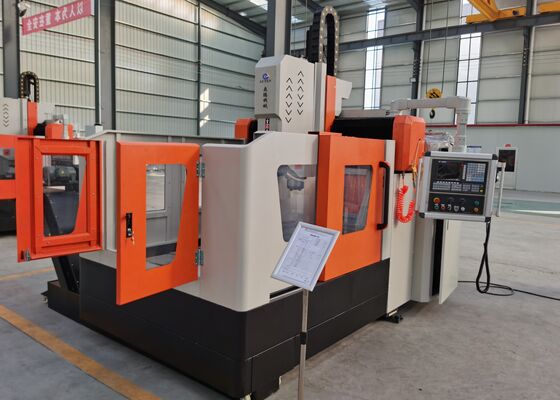

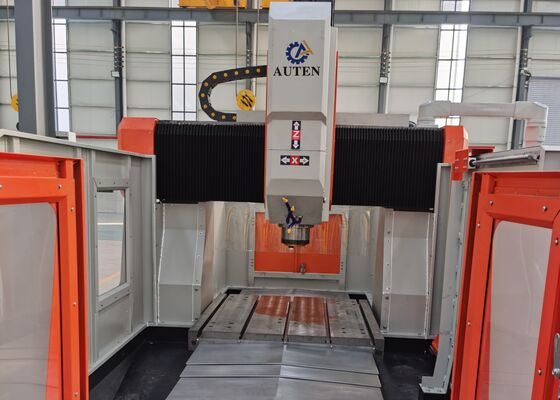

पवन ऊर्जा उत्पादन में सीएनसी फ़्लैंज छोटे आकार की ड्रिलिंग मशीन BT50 स्पिंडल टेपर का उपयोग करें
आवेदन:
स्टील प्लेटों के लिए सीएनसी गैन्ट्री-प्रकार की ड्रिलिंग और मिलिंग मशीन का उपयोग मुख्य रूप से पेट्रोकेमिकल, परमाणु ऊर्जा, पवन ऊर्जा, बॉयलर और स्टील संरचनाओं जैसे उद्योगों में ट्यूब शीट, फ्लैंज, बीयरिंग, हीट एक्सचेंजर्स और अन्य घटकों के प्रसंस्करण के लिए किया जाता है। यह आंतरिक कूलिंग के साथ कार्बाइड ड्रिल बिट्स या बाहरी कूलिंग के साथ हाई-स्पीड ट्विस्ट ड्रिल का उपयोग करके उच्च गति ड्रिलिंग का समर्थन करता है। मशीन ड्रिलिंग, चम्फरिंग, टैपिंग, मिलिंग और बोरिंग सहित कई प्रकार के कार्य प्रदान करती है। इसके अतिरिक्त, इसे साइड ड्रिलिंग, टैपिंग और मिलिंग ऑपरेशन करने के लिए वैकल्पिक रूप से एक स्वचालित समकोण हेड से सुसज्जित किया जा सकता है।
विशेष विवरण:
| नमूना | PHD2020 | |
| वर्कपीस का आकार | एलएक्सडब्ल्यू (मिमी) | 2000x2000 |
| कार्यक्षेत्र की टी-स्लॉट चौड़ाई (मिमी) | 28 | |
| ड्रिलिंग पावर हेड | मात्रा. | 1 |
| धुरी शंकु | BT50 | |
| अधिकतम. ड्रिलिंग व्यास (मिमी) | Φ80 | |
| अधिकतम. मोटाई (मिमी) | ≤250 | |
| टैपिंग व्यास | एम 3-M30 | |
| स्पिंडल गति (आर/मिनट) | 30~3000 | |
| सर्वो स्पिंडल मोटर पावर (किलोवाट) | 22/30 | |
| पावर हेड की पार्श्व गति (एक्स अक्ष) | अधिकतम. क्षैतिज स्ट्रोक (मिमी) | 2000 |
| पार्श्व गति गति (आर/मिनट) | 0~8 | |
| पार्श्व संचलन के लिए सर्वो मोटर शक्ति (किलोवाट) | 2.4 | |
| गैन्ट्री अनुदैर्ध्य आंदोलन (वाई अक्ष) | अधिकतम. फ़ीड स्ट्रोक (मिमी) | 2000 |
| फ़ीड गतिमान गति (एम/मिनट) | 0~8 | |
| फ़ीड सर्वो मोटर पावर (किलोवाट) | 2.4 | |
| लंबवत रैम फ़ीड गति (जेड अक्ष) | अधिकतम. स्ट्रोक (मिमी) | 800 |
| गतिमान गति (एम/मिनट) | 0~8 | |
| सर्वो मोटर पावर (किलोवाट) | 2.4 | |
| तीन-अक्ष स्थिति सटीकता | एक्स/वाई/जेड/ए/बी/सी (मिमी) | ±0.015/1000 |
| तीन-अक्ष दोहराव स्थिति सटीकता | एक्स/वाई/जेड/ए/बी/सी (मिमी) | ±0.01/1000 |
| विद्युत व्यवस्था | सीएनसी प्रणाली | फागोर/केएनडी/जीएसके |
| उपकरण परिवर्तक | डिस्क प्रकार (वैकल्पिक) | 24 उपकरण स्थितियाँ |
| संपूर्ण आकार | एलएक्सडब्ल्यूएक्सएच (एम) | 5.3x3.8x2.7 |
उत्पाद की विशेषताएँ
1. प्लेट और फ्लैंज ड्रिलिंग, मिलिंग और मार्किंग मशीन में कई आवश्यक घटक शामिल होते हैं, जिनमें आधार, अनुदैर्ध्य स्लाइड, गैन्ट्री, अनुप्रस्थ स्लाइड, ऊर्ध्वाधर फ़ीड इकाई, ड्रिलिंग और मिलिंग स्पिंडल, वर्कटेबल, शीतलन प्रणाली, स्वचालित चिप हटाने की प्रणाली, स्वचालित स्नेहन प्रणाली, वायवीय प्रणाली, विद्युत प्रणाली और अन्य महत्वपूर्ण तत्व शामिल हैं।
2. सीएनसी स्टील प्लेट कटिंग मशीन का सर्वो-संचालित स्लाइडिंग ड्रिलिंग पावर हेड ड्रिलिंग, रीमिंग, टैपिंग, चैम्फरिंग और ग्रूव मिलिंग ऑपरेशन निष्पादित करने में सक्षम है। यह या तो अन्य इकाइयों के साथ समन्वय में या स्वतंत्र रूप से काम कर सकता है। ड्रिलिंग स्पिंडल एक उच्च परिशुद्धता ताइवान-निर्मित स्पिंडल (आंतरिक शीतलन) से सुसज्जित है जिसमें बीटी 50 टेपर शामिल है, और इसमें एक तितली स्प्रिंग स्वचालित ब्रोचिंग तंत्र शामिल है। यह डिज़ाइन कनेक्टिंग रॉड और हाइड्रोलिक सिलेंडर टूल रिलीज़ सिस्टम के माध्यम से सुविधाजनक टूल प्रतिस्थापन को सक्षम बनाता है, जिससे ड्रिल बिट्स और मिलिंग कटर के बीच तेजी से स्विचिंग की अनुमति मिलती है।
3. ड्रिलिंग और मार्किंग मशीन का निर्माण उच्च परिशुद्धता रैखिक गाइड के साथ किया गया है, जो सुचारू और सटीक गति सुनिश्चित करता है। एक एसी सर्वो मोटर एक सिंक्रोनस बेल्ट और सटीक बॉल स्क्रू असेंबली को चलाती है, जो उत्कृष्ट स्थिति सटीकता प्रदान करती है।
4. मेटल प्लेट गैन्ट्री मशीन का फ्रेम और गैन्ट्री कास्टिंग या वेल्डेड उच्च ग्रेड स्टील प्लेटों से निर्मित होता है। इन घटकों को मशीनिंग से पहले उच्च तापमान एनीलिंग से गुजरना पड़ता है, इसके बाद आंतरिक तनाव को दूर करने के लिए अर्ध-परिष्करण के बाद एक माध्यमिक एनीलिंग प्रक्रिया होती है। फिर समान सटीकता और संरचनात्मक स्थिरता सुनिश्चित करने के लिए उन्हें सटीक रूप से मशीनीकृत किया जाता है।
सीएनसी गैन्ट्री प्लेट काटने की मशीन एक उच्च प्रदर्शन वाला औद्योगिक समाधान है, जिसे प्लेट के आकार के घटकों और संरचनात्मक तत्वों के सटीक प्रसंस्करण के लिए सावधानीपूर्वक इंजीनियर किया गया है। इसे विशेष रूप से फ्लैंज, डिस्क, रिंग और फ्लैट प्लेट जैसे वर्कपीस को समायोजित करने के लिए डिज़ाइन किया गया है, बशर्ते कि सामग्री की मोटाई मशीन की निर्दिष्ट प्रभावी मशीनिंग क्षमता के भीतर हो।
स्टील संरचना निर्माण कार्यशालाओं में, यह प्लेट ड्रिलिंग मशीन संरचनात्मक प्लेटों और कनेक्टिंग तत्वों पर सटीक ड्रिलिंग और मिलिंग संचालन निष्पादित करती है, जो स्टील फ्रेमवर्क की स्थिर असेंबली के लिए एक भरोसेमंद आधार प्रदान करती है। पवन ऊर्जा उद्योग में, यह पवन टरबाइन टावरों और फ्लैंग्स के लिए उच्च परिशुद्धता मशीनिंग प्रदान करता है - एक आवश्यक प्रक्रिया जो यह सुनिश्चित करती है कि ये घटक तेज़ हवाओं और तापमान भिन्नता जैसी पर्यावरणीय परिस्थितियों का सामना कर सकते हैं। पुल निर्माण परियोजनाओं में, उपकरण पुल गर्डर्स और सपोर्ट को संसाधित करता है, जिससे पुल के सेवा जीवन के दौरान गतिशील भार को सहन करने में सक्षम स्थिर और टिकाऊ कनेक्शन का निर्माण होता है।
