उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| एलएक्सडब्ल्यू: | 2000 x 2000 मिमी | गैन्ट्री ऊंचाई: | 600 मिमी |
|---|---|---|---|
| धुरी शंकु: | BT50-150 | अधिकतम ड्रिलिंग व्यास: | Φ50 मिमी |
| Max.thickness: | ≤160 मिमी | टैपिंग व्यास: | एम3-एम28 |
| टी-स्लॉट की चौड़ाई: | 28 मिमी | सर्वो स्पिंडल मोटर पावर: | 22 किलोवाट |

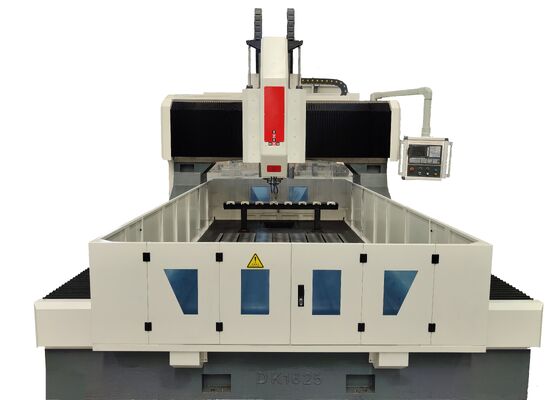

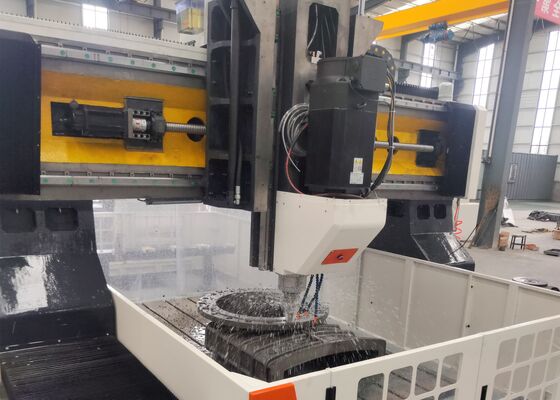

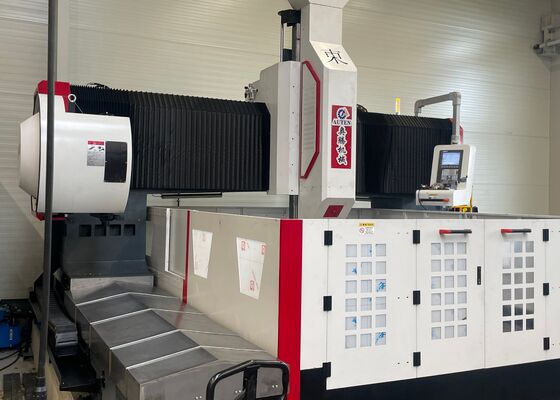

स्प्लिट टाइप सीएनसी गैन्ट्री-टाइप ड्रिलिंग टैपिंग फ्रिलिंग बोरिंग मशीन मॉडल पीएचडी2020
आवेदन:
स्टील प्लेटों के लिए सीएनसी गैन्ट्री प्रकार की ड्रिलिंग और फ्रीजिंग मशीन मुख्य रूप से ट्यूब शीट, फ्लैंग्स, बीयरिंग, हीट एक्सचेंजर,और पेट्रोकेमिकल्स जैसे उद्योगों में अन्य घटकयह आंतरिक शीतलन के साथ कार्बाइड ड्रिल बिट्स या बाहरी शीतलन के साथ उच्च गति वाले ट्विस्ट ड्रिल का उपयोग करके उच्च गति ड्रिलिंग को समायोजित करता है।मशीन कार्य की एक व्यापक श्रृंखला प्रदान करता है, जिसमें ड्रिलिंग, चम्फरिंग, टैपिंग, फ्रिलिंग और बोरिंग शामिल हैं। इसके अतिरिक्त, यह पक्षीय ड्रिलिंग, टैपिंग और फ्रिलिंग संचालन करने के लिए एक स्वचालित राइट-एंगल हेड से वैकल्पिक रूप से सुसज्जित किया जा सकता है।
विनिर्देशः
| मॉडल | पीएचडी2020 | |
| काम करने वाले टुकड़े का आकार | LxW (मिमी) | 2000x2000 |
| कार्यक्षेत्र की टी-स्लॉट चौड़ाई (मिमी) | 28 | |
| ड्रिलिंग पावर हेड | Qty. | 1 |
| स्पिंडल कॉपर | बीटी50 | |
| अधिकतम ड्रिलिंग व्यास (मिमी) | Φ80 | |
| अधिकतम मोटाई (मिमी) | ≤ 250 | |
| टैपिंग व्यास | M3-M30 | |
| धुरी गति (r/min) | 30~3000 | |
| सर्वो स्पिंडल मोटर की शक्ति (किलोवाट) | 22/30 | |
| पावर हेड की पार्श्व गति (X अक्ष) | अधिकतम क्षैतिज स्ट्रोक (मिमी) | 2000 |
| पार्श्व गति गति (r/min) | 0 ~ 8 | |
| पार्श्व गति के लिए सर्वो मोटर की शक्ति (किलोवाट) | 2.4 | |
| गैन्ट्री अनुदैर्ध्य आंदोलन (Y अक्ष) | अधिकतम फ़ीड स्ट्रोक (मिमी) | 2000 |
| फ़ीड चलती गति (m/min) | 0 ~ 8 | |
| फीड सर्वो मोटर की शक्ति (किलोवाट) | 2.4 | |
| ऊर्ध्वाधर राम फ़ीड गति (Z अक्ष) | अधिकतम स्ट्रोक (मिमी) | 800 |
| गति (m/min) | 0 ~ 8 | |
| सर्वो मोटर की शक्ति (किलोवाट) | 2.4 | |
| तीन-अक्षीय स्थिति की सटीकता | एक्स/वाई/जेड/ए/बी/सी (मिमी) | ±0.015/1000 |
| तीन-अक्ष पुनरावृत्ति पोजिशनिंग सटीकता | एक्स/वाई/जेड/ए/बी/सी (मिमी) | ±0.01/1000 |
| विद्युत प्रणाली | सीएनसी प्रणाली | FAGOR/ KND/ GSK |
| औजार परिवर्तक | डिस्क प्रकार (वैकल्पिक) | 24 उपकरण स्थान |
| कुल आकार | LxWxH (m) | 5.3x3.8x2.7 |
उत्पाद की विशेषताएं
1. प्लेट और फ्लैंज ड्रिलिंग, मिलिंग और मार्किंग मशीन में कई प्रमुख घटक होते हैं, जिनमें एक आधार, अनुदैर्ध्य स्लाइड, गैन्ट्री, क्रॉस स्लाइड, ऊर्ध्वाधर फ़ीड यूनिट,ड्रिलिंग और मिलिंग स्पिंडल, वर्कटेबल, कूलिंग सिस्टम, स्वचालित चिप हटाने की प्रणाली, स्वचालित स्नेहन प्रणाली, वायवीय प्रणाली, विद्युत प्रणाली और अन्य आवश्यक तत्व।
2सीएनसी स्टील प्लेट काटने की मशीन का सर्वो-चालित स्लाइडिंग ड्रिलिंग पावर हेड ड्रिलिंग, रीमिंग, टैपिंग, चैंफरिंग और ग्रूव फ्रिलिंग ऑपरेशन करने में सक्षम है।यह अन्य इकाइयों के साथ समन्वय में या स्वतंत्र रूप से कार्य कर सकता हैड्रिलिंग स्पिंडल एक उच्च परिशुद्धता, ताइवान निर्मित स्पिंडल (आंतरिक शीतलन) के साथ BT50 कॉपर से लैस है और इसमें एक तितली स्प्रिंग स्वचालित ब्रशिंग तंत्र है।इस डिजाइन एक कनेक्टिंग रॉड और हाइड्रोलिक सिलेंडर उपकरण रिलीज प्रणाली के माध्यम से सुविधाजनक उपकरण परिवर्तन के लिए अनुमति देता है, जो ड्रिल बिट्स और फ्रीजिंग कटर के बीच तेजी से स्विच करने की अनुमति देता है।
3. ड्रिलिंग और मार्किंग मशीन उच्च परिशुद्धता रैखिक गाइड के साथ बनाया गया है, चिकनी और सटीक आंदोलन प्रदान करते हैं। एक एसी सर्वो मोटर एक सिंक्रोनस बेल्ट और परिशुद्धता गेंद पेंच विधानसभा चलाता है,असाधारण स्थिति सटीकता सुनिश्चित करना.
4. धातु प्लेट गैन्ट्री मशीन का फ्रेम और गैन्ट्री का निर्माण कास्टिंग या वेल्डेड उच्च ग्रेड स्टील प्लेटों से किया जाता है। ये घटक मशीनिंग से पहले उच्च तापमान एनीलिंग से गुजरते हैं,इसके बाद आंतरिक तनावों को कम करने के लिए अर्ध-समाप्ति के बाद एक माध्यमिक एनीलिंग प्रक्रियाइसके बाद उन्हें निरंतर सटीकता और संरचनात्मक स्थिरता सुनिश्चित करने के लिए सटीक मशीनिंग की जाती है।
सीएनसी गैन्ट्री प्लेट काटने की मशीन एक उच्च प्रदर्शन वाली औद्योगिक प्रणाली है, जिसे प्लेट के आकार के घटकों और संरचनात्मक तत्वों के सटीक मशीनिंग के लिए सावधानीपूर्वक डिज़ाइन किया गया है।यह विशेष रूप से flanges जैसे workpieces को संभालने के लिए बनाया गया है, डिस्क, छल्ले और फ्लैट प्लेट, बशर्ते कि सामग्री की मोटाई मशीन की निर्दिष्ट प्रभावी मशीनिंग क्षमता के भीतर हो।
इस्पात संरचना निर्माण कार्यशालाओं में यह प्लेट ड्रिलिंग मशीन संरचनात्मक प्लेटों और कनेक्टिंग घटकों पर सटीक ड्रिलिंग और फ्रिलिंग ऑपरेशन करती है,इस्पात फ्रेम की स्थिर असेंबली के लिए एक विश्वसनीय आधार प्रदान करनापवन ऊर्जा क्षेत्र में,यह पवन टरबाइन टावरों और फ्लैंग्स के लिए उच्च सटीक मशीनिंग प्रदान करता है, एक आवश्यक प्रक्रिया जो यह सुनिश्चित करती है कि ये घटक कठिन पर्यावरणीय परिस्थितियों का सामना कर सकें।, जिसमें तेज हवाएं और तापमान में उतार-चढ़ाव शामिल हैं। पुल निर्माण परियोजनाओं में, मशीन पुल बीम और समर्थन को संसाधित करती है,पुल के पूरे जीवनकाल में गतिशील भारों को सहन करने में सक्षम स्थिर और टिकाऊ कनेक्शन बनाने में सुविधा.
