उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वर्कपीस आकार: | 1000x1000 मिमी | कार्यक्षेत्र की टी-स्लॉट चौड़ाई (मिमी): | 28 |
|---|---|---|---|
| धुरी शंकु: | BT40 | अधिकतम. ड्रिलिंग व्यास (मिमी): | वॉश बोर्ड डिजाइन |
| अधिकतम. मोटाई (मिमी): | ≤180 | टैपिंग व्यास: | एम3-एम20 |
| तकला गति (आर / मिनट): | 30~3000 | सर्वो स्पिंडल मोटर की शक्ति (किलोवाट): | 11 |

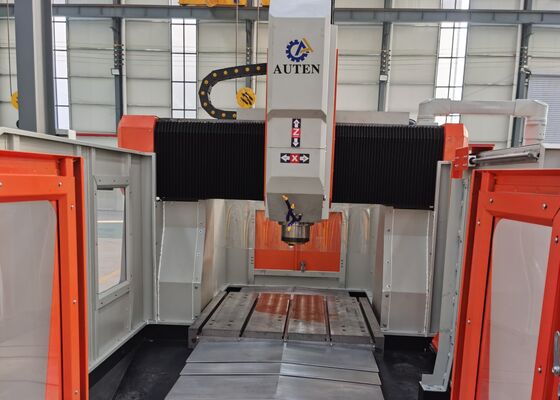

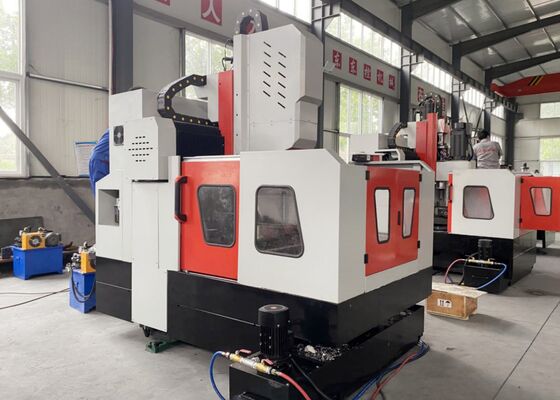

मॉडल PHD1010 फिक्स्ड वर्कटेबल सीएनसी ड्रिलिंग फ्रिलिंग टैपिंग मशीन ≤180 मिमी ड्रिल मोटाई
उत्पाद का परिचय:
यह मशीन मुख्य रूप से ट्यूब शीट प्लेटों और फ्लैंग्स को ड्रिल करने के लिए डिज़ाइन की गई है, जिसमें φ80 मिमी तक के छेद व्यास को समायोजित किया गया है। इसकी मुख्य क्षमताओं में ड्रिलिंग, रीमिंग, बोरिंग, टैपिंग, चम्फरिंग,और मिलिंग. यह कार्बाइड और मानक ड्रिल बिट्स दोनों के साथ संगत है। सीएनसी नियंत्रण प्रणाली सहज है, संचालन में आसानी सुनिश्चित करती है। मशीन लगातार उत्कृष्ट सटीकता और प्रदर्शन प्रदान करती है।
उत्पाद विन्यासः
| मॉडल | PHD1010 | |
| काम करने वाले टुकड़े का आकार | LxW (मिमी) | 1000x1000 |
| कार्यक्षेत्र की टी-स्लॉट चौड़ाई (मिमी) | 28 | |
| ड्रिलिंग पावर हेड | Qty. | 1 |
| स्पिंडल कॉपर | बीटी40 | |
| अधिकतम ड्रिलिंग व्यास (मिमी) | Φ50 | |
| अधिकतम मोटाई (मिमी) | ≤ 180 | |
| टैपिंग व्यास | M3-M20 | |
| धुरी गति (r/min) | 30~3000 | |
| सर्वो स्पिंडल मोटर की शक्ति (किलोवाट) | 11 | |
| पावर हेड की पार्श्व गति (X अक्ष) | अधिकतम क्षैतिज स्ट्रोक (मिमी) | 1000 |
| पार्श्व गति गति (r/min) | 0 ~ 8 | |
| पार्श्व गति के लिए सर्वो मोटर की शक्ति (किलोवाट) | 2.4 | |
| गैन्ट्री अनुदैर्ध्य आंदोलन (Y अक्ष) | अधिकतम फ़ीड स्ट्रोक (मिमी) | 1000 |
| फ़ीड चलती गति (m/min) | 0 ~ 8 | |
| फीड सर्वो मोटर की शक्ति (किलोवाट) | 2.4 | |
| ऊर्ध्वाधर राम फ़ीड गति (Z अक्ष) | अधिकतम स्ट्रोक (मिमी) | 400 |
| गति (m/min) | 0 ~ 8 | |
| सर्वो मोटर की शक्ति (किलोवाट) | 2.4 | |
| तीन-अक्षीय स्थिति की सटीकता | एक्स/वाई/जेड/ए/बी/सी (मिमी) | ±0.02/1000 |
| तीन-अक्ष पुनरावृत्ति पोजिशनिंग सटीकता | एक्स/वाई/जेड/ए/बी/सी (मिमी) | ±0.01/1000 |
| विद्युत प्रणाली | सीएनसी प्रणाली | FAGOR/ KND/ GSK |
| औजार परिवर्तक | डिस्क प्रकार (वैकल्पिक) | 24 उपकरण स्थान |
| कुल आकार | LxWxH (m) | 3.2x2.2x2.2 |
उत्पाद की विशेषताएं
1मशीन फ्रेम और क्रॉस बीम वेल्डेड स्टील संरचनाओं से निर्मित हैं और उच्च परिशुद्धता सुनिश्चित करने के लिए व्यापक उम्र बढ़ने गर्मी उपचार से गुजरते हैं।और राम का निर्माण कास्ट आयरन से किया जाता है, जिससे स्थायित्व और संरचनात्मक स्थिरता बढ़ जाती है।
2एक्स-अक्ष के दोनों ओर दोहरी सर्वो ड्राइव प्रणाली, Y और X अक्षों के बीच उत्कृष्ट चौकोरता बनाए रखते हुए, गैन्ट्री के सटीक और सिंक्रनाइज़्ड आंदोलन को सुनिश्चित करती है।
3कार्य तालिका का निर्माण कास्ट आयरन से किया गया है, जिससे स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित होता है।
4ड्रिलिंग स्पिंडल एक कठोर, उच्च परिशुद्धता BT40 प्रकार का है, जो कुशल संचालन और सुविधाजनक उपकरण परिवर्तन के लिए एक आंतरिक शीतलन प्रणाली से लैस है।धुरी 30 से 3000 आरपीएम तक की गति से काम करता है.
5. दो प्लेट-चेन प्रकार के स्क्रैप रिमूवल सिस्टम वर्कटेबल के दोनों ओर स्थापित हैं। ये सिस्टम स्क्रैप और कूलिंग लिक्विड दोनों को इकट्ठा करते हैं, जिससे कूलिंग लिक्विड का कुशल रीसाइक्लिंग संभव हो जाता है।
6मशीन दोहरी शीतलन प्रणालियों से लैस है, आंतरिक और बाहरी, दोनों पर्याप्त दबाव और प्रवाह प्रदान करते हैं।यह भी उचित स्नेहन और ड्रिलिंग उपकरण के ठंडा सुनिश्चित करने के लिए शीतल द्रव स्तर निगरानी उपकरणों को शामिल.
7इस मशीन में एक स्वचालित स्नेहन प्रणाली है जो महत्वपूर्ण चलती घटकों, जिसमें गाइड रेल, बॉल स्क्रू और रोलर बीयरिंग शामिल हैं, को लगातार और विश्वसनीय स्नेहन प्रदान करती है।इस प्रकार इन आवश्यक भागों के सेवा जीवन को लम्बा.
8सीएनसी नियंत्रण प्रणाली 828 डी मॉडल है, जो व्यापक कार्यक्षमता, स्वचालित सीएडी-सीएएम प्रोग्रामिंग, सहज संचालन के साथ-साथ स्वचालित अलर्ट और त्रुटि मुआवजा प्रदान करती है।
9मशीन में विश्व स्तर पर मान्यता प्राप्त ब्रांडों से प्राप्त महत्वपूर्ण घटक शामिल हैं, जिनमें रैखिक रोलर गाइड रेल, गेंद शिकंजा, सर्वो मोटर्स और ड्राइवर, धुरी, सीएनसी नियंत्रण प्रणाली,हाइड्रोलिक पंपयह उत्कृष्ट विश्वसनीयता और स्थिर परिचालन प्रदर्शन सुनिश्चित करता है।
सीएनसी गैन्ट्री प्लेट कटिंग मशीन एक टिकाऊ औद्योगिक प्रणाली है, जिसे प्लेट के आकार के घटकों और संरचनात्मक तत्वों के सटीक मशीनिंग के लिए सावधानीपूर्वक डिज़ाइन किया गया है।यह विशेष रूप से flanges जैसे workpieces को संभालने के लिए विन्यस्त है, डिस्क, छल्ले और सपाट प्लेट, बशर्ते कि सामग्री की मोटाई मशीन के निर्दिष्ट प्रभावी मशीनिंग रेंज के भीतर हो।
इस्पात संरचना निर्माण सुविधाओं में यह प्लेट ड्रिलिंग मशीन संरचनात्मक प्लेटों और कनेक्शन तत्वों पर सटीक ड्रिलिंग और फ्रीजिंग संचालन करती है,मजबूत इस्पात फ्रेम के संयोजन के लिए एक विश्वसनीय आधार प्रदान करनापवन ऊर्जा उद्योग के भीतर यह पवन टरबाइन टावरों और फ्लैंग्स के लिए उच्च सटीक मशीनिंग प्रदान करता है जो महत्वपूर्ण प्रक्रियाओं को सुनिश्चित करता है कि ये घटक कठोर पर्यावरणीय परिस्थितियों का सामना कर सकें,जिसमें तेज हवाएं और तापमान भिन्नताएं शामिल हैंपुल निर्माण के अनुप्रयोगों में, मशीन पुल बीम और समर्थन को संसाधित करती है,पुल के पूरे जीवनकाल में गतिशील भारों का सामना करने में सक्षम स्थिर और टिकाऊ कनेक्शन बनाने में सुविधा.
