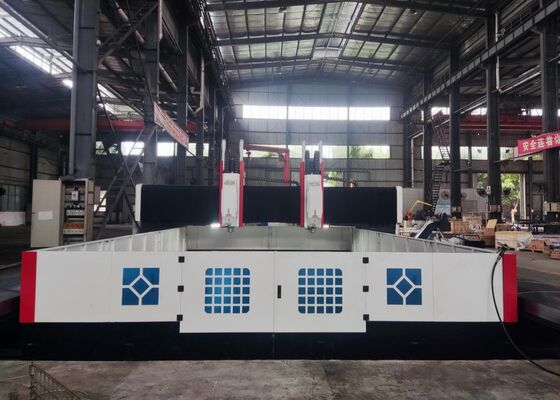

बड़े आकार का गैन्ट्री प्रकार का मोबाइल सीएनसी उच्च गति ड्रिलिंग और मिलिंग मशीन टैपिंग फ़ंक्शन के साथ

टैपिंग फ़ंक्शन के साथ बड़े आकार की गैन्ट्री-प्रकार की मोबाइल सीएनसी हाई-स्पीड ड्रिलिंग और मिलिंग मशीन

उत्पाद परिचय:

यह मशीन एक गैन्ट्री-प्रकार की मोबाइल सीएनसी हाई-स्पीड ड्रिलिंग और मिलिंग प्रणाली है। इसे मुख्य रूप से स्टील प्लेट, फ्लैंज, हीट एक्सचेंजर्स, ट्यूब शीट और स्लीविंग बियरिंग्स जैसे घटकों पर ड्रिलिंग, टैपिंग और मिलिंग संचालन के लिए विकसित किया गया है। आंतरिक शीतलन के साथ उच्च गति कार्बाइड ड्रिलिंग को अपनाया जाता है। मशीन को केएनडी या सीएनसी बस नियंत्रण प्रणाली द्वारा नियंत्रित किया जाता है, जो विभिन्न वर्कपीस प्रकारों के साथ छोटे से मध्यम बैच उत्पादन के लिए सरल संचालन, उच्च स्वचालन, उत्कृष्ट मशीनिंग सटीकता और मजबूत अनुकूलनशीलता प्रदान करता है।

उत्पाद कॉन्फ़िगरेशन:

उत्पाद की विशेषताएँ

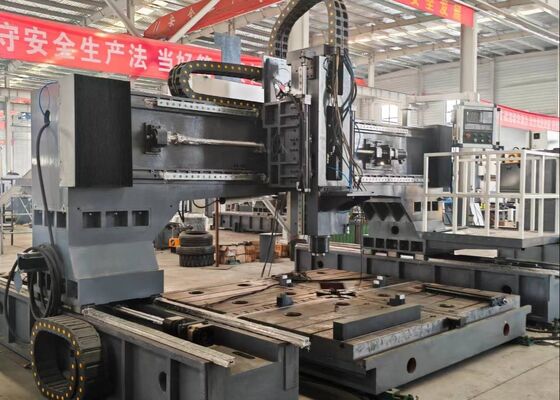

1. उपकरण मुख्य रूप से एक मशीन बेस, वर्कटेबल, ट्रैवलिंग गैन्ट्री, वर्टिकल रैम-टाइप ड्रिलिंग और मिलिंग पावर हेड, हाइड्रोलिक सिस्टम, वायवीय प्रणाली, शीतलन प्रणाली, केंद्रीकृत स्नेहन प्रणाली, विद्युत नियंत्रण प्रणाली और स्वचालित चिप निकासी प्रणाली से बना है।

2. इस मशीन श्रृंखला में, वर्कटेबल और गैन्ट्री स्वतंत्र रूप से संरचित हैं, जिसमें गैन्ट्री दो बेस ट्रैक के साथ चलती है। यह कॉन्फ़िगरेशन उच्च भार-वहन प्रदर्शन सुनिश्चित करते हुए मशीनिंग स्थिरता और परिशुद्धता में काफी सुधार करता है।

3. वर्कटेबल प्रीमियम-ग्रेड ग्रे कास्ट आयरन से निर्मित है, जो उत्कृष्ट कठोरता, स्थायित्व और दीर्घकालिक परिचालन विश्वसनीयता सुनिश्चित करता है।

मशीन बेड और वर्कटेबल दोनों उच्च शक्ति वाले ग्रे कास्ट आयरन (HT300) से निर्मित हैं और तनाव से राहत के लिए दोहरी टेम्परिंग हीट ट्रीटमेंट से गुजरते हैं। ड्रिलिंग संचालन के दौरान कंपन अनुनाद को खत्म करने और कार्बाइड उपकरणों की सेवा जीवन का विस्तार करने के लिए, बिस्तर और वर्कटेबल के बीच एक अलग संरचना डिजाइन अपनाया जाता है।

1. एकीकृत स्वचालित चिप हटाने और परिसंचारी शीतलक प्रणाली प्रभावी रूप से गैर-उत्पादक समय और कम ऑपरेटर श्रम तीव्रता को कम करती है। ऑपरेटरों को केवल वर्कपीस की लोडिंग और अनलोडिंग के साथ-साथ टूल प्रतिस्थापन करने की आवश्यकता होती है।

2. मशीन ताइवान निर्मित BT50 उच्च परिशुद्धता स्पिंडल से सुसज्जित है जिसमें आंतरिक शीतलन क्षमता और कार्बाइड ड्रिल के साथ संगतता है। त्वरित उपकरण परिवर्तन की सुविधा के लिए एक वायवीय उपकरण सिलेंडर शामिल किया गया है। उच्च-शक्ति स्पिंडल मोटर एक सर्वो-नियंत्रित सिंक्रोनस बेल्ट ट्रांसमिशन के माध्यम से संचालित होती है, जो एक विस्तृत गति सीमा और स्थिर टॉर्क आउटपुट को सक्षम करती है।

3. यह सीएनसी ड्रिलिंग मशीन विशेष रूप से वर्कपीस विशेषताओं और सटीक आवश्यकताओं के आधार पर इंजीनियर की गई है। इसमें एक कॉम्पैक्ट लेकिन लचीली संरचना है, जो इष्टतम मशीनिंग प्रदर्शन सुनिश्चित करती है। चाहे छेद का पैटर्न गोलाकार हो या रैखिक, सिस्टम परिचालन को कुशलतापूर्वक और सटीकता से पूरा करता है, जिससे अत्यधिक लागत प्रभावी उत्पादन समाधान मिलता है।

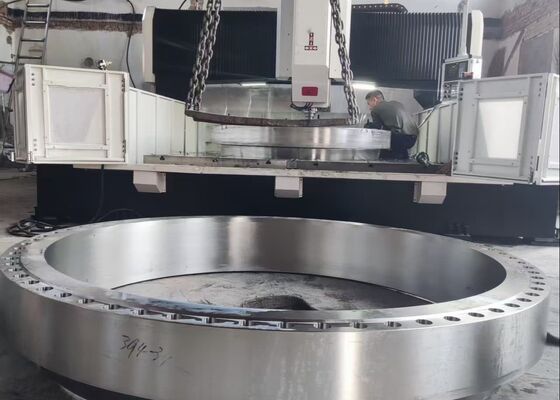

सीएनसी गैन्ट्री प्लेट ड्रिलिंग मशीन एक हेवी-ड्यूटी औद्योगिक समाधान है जिसे सटीक रूप से प्लेट-प्रकार के घटकों और संरचनात्मक भागों की उच्च-सटीकता मशीनिंग के लिए डिज़ाइन किया गया है। इसे फ्लैंज, डिस्क, रिंग और फ्लैट प्लेट जैसे वर्कपीस के प्रसंस्करण के लिए अनुकूलित किया गया है, बशर्ते कि सामग्री की मोटाई मशीन की प्रभावी मशीनिंग सीमा के भीतर बनी रहे।

इस्पात संरचना निर्माण संयंत्रों में, यह प्लेट ड्रिलिंग मशीन संरचनात्मक प्लेटों और कनेक्शन तत्वों पर सटीक ड्रिलिंग और मिलिंग करती है, जो स्टील फ्रेम असेंबली के लिए एक विश्वसनीय आधार बनाती है। पवन ऊर्जा उद्योग में, यह पवन टरबाइन टावरों और फ़्लैंज घटकों के लिए उच्च परिशुद्धता मशीनिंग प्रदान करता है, जो तेज़ हवाओं और तापमान भिन्नता जैसी गंभीर पर्यावरणीय परिस्थितियों में संरचनात्मक अखंडता सुनिश्चित करता है। पुल निर्माण अनुप्रयोगों में, उपकरण का उपयोग पुल गर्डर्स और सहायक घटकों की मशीनिंग के लिए किया जाता है, जो संरचना के लंबे सेवा जीवन के दौरान गतिशील भार को बनाए रखने में सक्षम मजबूत और टिकाऊ जोड़ों को सुनिश्चित करता है।
