सीएनसी ड्रिलिंग, पंचिंग, कटिंग, मिलिंग, एंगल्स, बीम्स, प्लेट्स और फ्लैंगेस की मशीन बनाने के लिए चीन शीर्ष गुणवत्ता निर्माण!
नए करो, अच्छे करो!
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| स्थिति: | नया | एलएक्सडब्ल्यू: | 3000x3000 मिमी |
|---|---|---|---|
| गैन्ट्री ऊंचाई: | 800 मिमी | गारंटी: | 1 वर्ष |
| धुरी शंकु: | 1 व्यक्ति | अधिकतम व्यास: | Φ80 मिमी |
| Max.thickness: | ≤180 मिमी | टैपिंग व्यास: | एम 3-एम 28 मिमी |
| प्रमुखता देना: | प्लेट्स सीएनसी ड्रिलिंग मशीन,उच्च गति सीएनसी प्लेट ड्रिलिंग मशीन,उच्च गति सीएनसी शीट ड्रिलिंग मशीन |
||

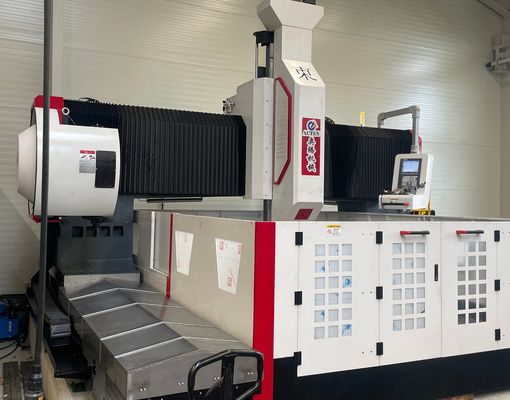

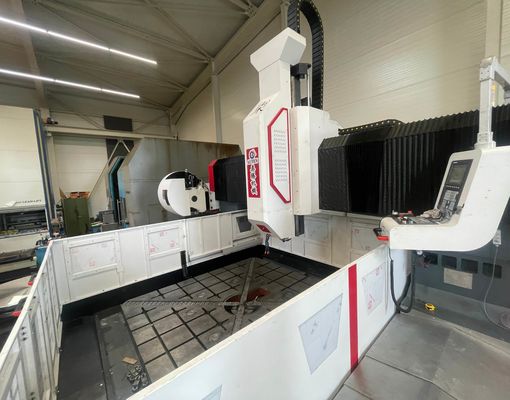

मॉडल PHD3030 उच्च गति सीएनसी प्लेट ड्रिलिंग मशीन प्लेट और ट्यूब शीट के लिए
आवेदनः
प्लेट प्रकार के वर्कपीस और संरचनात्मक इस्पात घटकों पर ड्रिलिंग, चम्फरिंग, टैपिंग और फ्रीजिंग ऑपरेशन के लिए उपयुक्त।
यह मशीन विशेष रूप से अपनी निर्दिष्ट प्रसंस्करण क्षमता के भीतर फ्लैंग्स, डिस्क, छल्ले, ट्यूब शीट और प्लेट घटकों के उच्च दक्षता वाले मशीनिंग के लिए डिज़ाइन की गई है।यह एकल-सामग्री के साथ-साथ मिश्रित वर्कपीस पर दोनों छेद और अंधे छेद के माध्यम से उत्पादन करने में सक्षम हैपूरी तरह से सीएनसी नियंत्रित मशीनिंग प्रणाली से लैस, उपकरण सहज संचालन, उच्च स्वचालन, असाधारण मशीनिंग सटीकता और उच्च मिश्रण दोनों के लिए उत्कृष्ट लचीलापन प्रदान करता है,कम मात्रा में उत्पादन और बड़े पैमाने पर विनिर्माण अनुप्रयोग.
विनिर्देशः
| मॉडल | PHD3030 | |
| काम करने वाले टुकड़े का आकार | LxW (मिमी) | 3000x3000 |
| कार्यक्षेत्र की टी-स्लॉट चौड़ाई (मिमी) | 28 | |
| ड्रिलिंग पावर हेड | Qty. | 1 या 2 |
| स्पिंडल कॉपर | बीटी50 | |
| अधिकतम ड्रिलिंग व्यास (मिमी) | Φ90 | |
| अधिकतम मोटाई (मिमी) | ≤300 | |
| टैपिंग व्यास | M3-M36 | |
| धुरी गति (r/min) | 30~3000 | |
| सर्वो स्पिंडल मोटर की शक्ति (किलोवाट) | 22/30/37 | |
| पावर हेड की पार्श्व गति (X अक्ष) | अधिकतम क्षैतिज स्ट्रोक (मिमी) | 3000 |
| पार्श्व गति गति (r/min) | 0 ~ 8 | |
| पार्श्व गति के लिए सर्वो मोटर की शक्ति (किलोवाट) | 3.6 | |
| गैन्ट्री अनुदैर्ध्य आंदोलन (Y अक्ष) | अधिकतम फ़ीड स्ट्रोक (मिमी) | 3000 |
| फ़ीड चलती गति (m/min) | 0 ~ 8 | |
| फीड सर्वो मोटर की शक्ति (किलोवाट) | 3.6 | |
| ऊर्ध्वाधर राम फ़ीड गति (Z अक्ष) | अधिकतम स्ट्रोक (मिमी) | 1000 |
| गति (m/min) | 0 ~ 8 | |
| सर्वो मोटर की शक्ति (किलोवाट) | 3.6 | |
| तीन-अक्षीय स्थिति की सटीकता | एक्स/वाई/जेड/ए/बी/सी (मिमी) | ±0.015/1000 |
| तीन-अक्ष पुनरावृत्ति पोजिशनिंग सटीकता | एक्स/वाई/जेड/ए/बी/सी (मिमी) | ±0.01/1000 |
| विद्युत प्रणाली | सीएनसी प्रणाली | FAGOR/ KND/ GSK |
| औजार परिवर्तक | डिस्क प्रकार (वैकल्पिक) | 24 उपकरण स्थान |
| कुल आकार | LxWxH (m) | 6.6x4.9x2.9 |
मशीन संरचनाः
मशीन एक मजबूत कास्ट-आयरन बिस्तर निर्माण को अपनाता है, मुख्य रूप से एक काम की मेज, यात्रा गैन्ट्री, चल स्लाइड सेडल, ड्रिलिंग और मिलिंग पावर हेड, स्वचालित स्नेहन प्रणाली,सुरक्षात्मक आवरण, रिसाइक्लिंग शीतलता प्रणाली, सीएनसी नियंत्रण प्रणाली, और विद्युत नियंत्रण प्रणाली। मशीन समर्थन और मार्गदर्शन के लिए सटीक रैखिक रोलिंग गाइड का उपयोग करती है,उच्च परिशुद्धता गेंद पेंच ट्रांसमिशन सिस्टम के साथ, जो मशीनिंग प्रक्रिया के दौरान बेहतर पोजिशनिंग सटीकता और उत्कृष्ट दोहराव सुनिश्चित करता है।
1कार्यक्षेत्र:
The worktable is manufactured from premium-grade gray cast iron (HT250) and undergoes secondary stress-relief heat treatment followed by precision machining to ensure excellent metallurgical integrity and long-term dimensional stabilityडाली गई कार्य तालिका संरचना मांग वाले मशीनिंग अनुप्रयोगों के लिए असाधारण कठोरता और भार सहन करने की क्षमता प्रदान करती है।

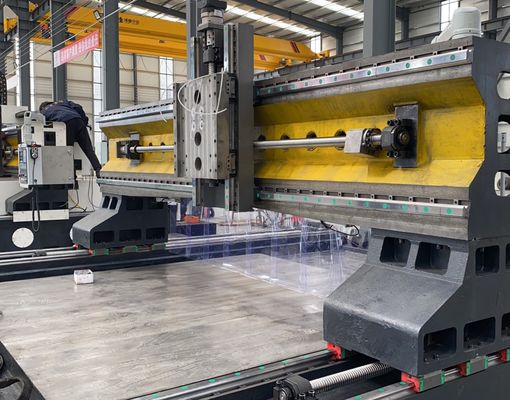

2. चलती गैन्ट्री:
यात्रा द्वार उच्च गुणवत्ता वाले ग्रे कास्ट आयरन (HT250) से निर्मित है, जो असाधारण संरचनात्मक कठोरता और कंपन प्रतिरोध प्रदान करता है।गैन्ट्री के सामने के भाग में दो अल्ट्रा-भारी शुल्क रैखिक रोलिंग गाइडवे से लैस है, एक सटीक गेंद पेंच विधानसभा, और एक उच्च प्रदर्शन servo ड्राइव प्रणाली, मशीन की Y-अक्ष गति तंत्र का गठन।ड्रिलिंग और मिलिंग शक्ति सिर चल स्लाइड गाड़ी पर सीधे घुड़सवार हैगेंट्री यात्रा एक सटीक युग्मन के माध्यम से सर्वो-चालित गेंद पेंच ट्रांसमिशन के माध्यम से प्राप्त की जाती है, जो चिकनी गति, उच्च स्थिति सटीकता और विश्वसनीय मशीनिंग प्रदर्शन सुनिश्चित करती है।
मशीन विशेष रूप से अपनी प्रभावी मशीनिंग क्षमता के भीतर फ्लैंग्स, डिस्क, छल्ले, ट्यूब शीट और प्लेट वर्कपीस के उच्च उत्पादकता ड्रिलिंग के लिए विकसित की गई है।यह एकल सामग्री और मिश्रित workpieces में दोनों छेद और अंधेरे छेद के माध्यम से machined करने में सक्षम हैपूरी तरह से सीएनसी नियंत्रित मशीनिंग प्रक्रिया सुविधाजनक संचालन, उच्च स्तर का स्वचालन, उत्कृष्ट मशीनिंग परिशुद्धता और उत्कृष्ट उत्पादन लचीलापन प्रदान करती है।इसे विविध विनिर्माण और बड़े पैमाने पर औद्योगिक उत्पादन दोनों के लिए उपयुक्त बनाना.
ये प्रदर्शन कार्य टुकड़े मानक विनिर्देशों और विशिष्ट मशीनिंग अनुप्रयोगों की एक विस्तृत श्रृंखला का प्रतिनिधित्व करते हैं।वे ग्राहकों और तकनीकी कर्मियों को सीधे मशीनिंग गुणवत्ता का मूल्यांकन करने में सक्षम बनाते हैं, आयामी सटीकता और सतह खत्म, मशीन की प्रसंस्करण क्षमता, परिचालन प्रदर्शन का आकलन करने के लिए एक व्यावहारिक संदर्भ प्रदान करते हैं,और विशिष्ट विनिर्माण आवश्यकताओं के लिए उपयुक्तता.
