उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| एलएक्सडब्ल्यू: | 2000 x 2000 मिमी | गैन्ट्री ऊंचाई: | 600 मिमी |
|---|---|---|---|
| धुरी शंकु: | BT50-150 | अधिकतम ड्रिलिंग व्यास: | Φ50 मिमी |
| Max.thickness: | ≤160 मिमी | टैपिंग व्यास: | एम3-एम28 |
| टी-स्लॉट की चौड़ाई: | 28 मिमी | सर्वो स्पिंडल मोटर पावर: | 22 किलोवाट |

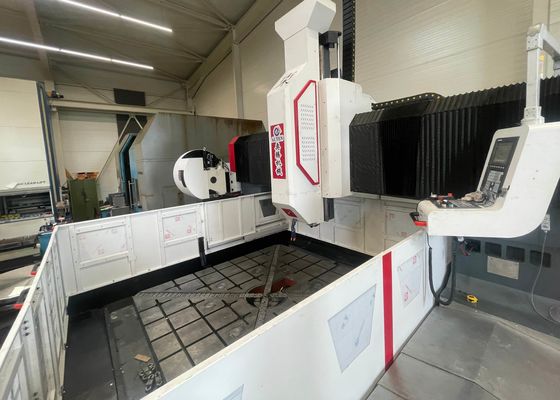

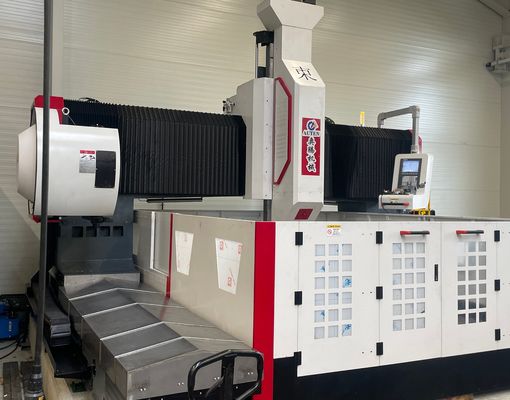

2000x2000 मिमी वर्कपीस आकार प्लेट और ट्यूब शीट के लिए उच्च गति सीएनसी ड्रिलिंग मशीन
आवेदन:
सीएनसी गैन्ट्री प्रकार की प्लेट ड्रिलिंग और मिलिंग मशीन का व्यापक रूप से ट्यूब शीट, फ्लैंग्स, बीयरिंग, हीट एक्सचेंजर,और पेट्रोकेमिकल प्रसंस्करण जैसे उद्योगों में अन्य संरचनात्मक घटकपरमाणु ऊर्जा उत्पादन, पवन ऊर्जा, बॉयलर निर्माण और इस्पात संरचना निर्माण। यह आंतरिक शीतलन के साथ कार्बाइड उपकरण का उपयोग करके उच्च गति ड्रिलिंग का समर्थन करता है,साथ ही बाहरी शीतलन प्रणालियों के साथ उच्च गति मोड़ ड्रिलिंग. उपकरण कई मशीनिंग कार्यों को एकीकृत करता है, जिसमें ड्रिलिंग, चम्फरिंग, टैपिंग, फ्रिलिंग और बोरिंग शामिल हैं। एक वैकल्पिक स्वचालित राइट-एंगल हेड स्थापित किया जा सकता है ताकि साइड ड्रिलिंग को सक्षम किया जा सके,टपकाना, और पीसने के कार्य।
विनिर्देशः
| मॉडल | पीएचडी2020 | |
| काम करने वाले टुकड़े का आकार | LxW (मिमी) | 2000x2000 |
| कार्यक्षेत्र की टी-स्लॉट चौड़ाई (मिमी) | 28 | |
| ड्रिलिंग पावर हेड | Qty. | 1 |
| स्पिंडल कॉपर | बीटी50 | |
| अधिकतम ड्रिलिंग व्यास (मिमी) | Φ80 | |
| अधिकतम मोटाई (मिमी) | ≤ 250 | |
| टैपिंग व्यास | M3-M30 | |
| धुरी गति (r/min) | 30~3000 | |
| सर्वो स्पिंडल मोटर की शक्ति (किलोवाट) | 22/30 | |
| पावर हेड की पार्श्व गति (X अक्ष) | अधिकतम क्षैतिज स्ट्रोक (मिमी) | 2000 |
| पार्श्व गति गति (r/min) | 0 ~ 8 | |
| पार्श्व गति के लिए सर्वो मोटर की शक्ति (किलोवाट) | 2.4 | |
| गैन्ट्री अनुदैर्ध्य आंदोलन (Y अक्ष) | अधिकतम फ़ीड स्ट्रोक (मिमी) | 2000 |
| फ़ीड चलती गति (m/min) | 0 ~ 8 | |
| फीड सर्वो मोटर की शक्ति (किलोवाट) | 2.4 | |
| ऊर्ध्वाधर राम फ़ीड गति (Z अक्ष) | अधिकतम स्ट्रोक (मिमी) | 800 |
| गति (m/min) | 0 ~ 8 | |
| सर्वो मोटर की शक्ति (किलोवाट) | 2.4 | |
| तीन-अक्षीय स्थिति की सटीकता | एक्स/वाई/जेड/ए/बी/सी (मिमी) | ±0.015/1000 |
| तीन-अक्ष पुनरावृत्ति पोजिशनिंग सटीकता | एक्स/वाई/जेड/ए/बी/सी (मिमी) | ±0.01/1000 |
| विद्युत प्रणाली | सीएनसी प्रणाली | FAGOR/ KND/ GSK |
| औजार परिवर्तक | डिस्क प्रकार (वैकल्पिक) | 24 उपकरण स्थान |
| कुल आकार | LxWxH (m) | 5.3x3.8x2.7 |
उत्पाद की विशेषताएं
1उपकरण में एक मशीन बेस, अनुदैर्ध्य स्लाइड यूनिट, गैन्ट्री संरचना, अनुप्रस्थ स्लाइड, ऊर्ध्वाधर फ़ीड तंत्र, ड्रिलिंग और फ्रीजिंग स्पिंडल हेड, वर्कटेबल, शीतलन प्रणाली,स्वचालित चिप निकासी प्रणाली, केंद्रीकृत स्नेहन प्रणाली, वायवीय प्रणाली, विद्युत नियंत्रण प्रणाली, और अन्य सहायक इकाइयों.
2. सर्वो-चालित स्लाइडिंग स्पिंडल इकाई ड्रिलिंग, रीमिंग, टैपिंग, चम्फरिंग और ग्रूव मिलिंग ऑपरेशन करने में सक्षम है। यह स्वतंत्र रूप से या अन्य अक्षों के साथ समन्वय में काम कर सकती है.धुरी एक उच्च परिशुद्धता ताइवान निर्मित BT50 कॉपर धुरी को आंतरिक शीतलता आपूर्ति और एक तितली वसंत स्वचालित उपकरण रिलीज प्रणाली के साथ अपनाता है।उपकरण परिवर्तन एक हाइड्रोलिक ढीला तंत्र के माध्यम से प्राप्त किया जाता है, जो ड्रिलिंग और फ्रिलिंग टूल्स के बीच त्वरित और सुविधाजनक स्विचिंग की अनुमति देता है।

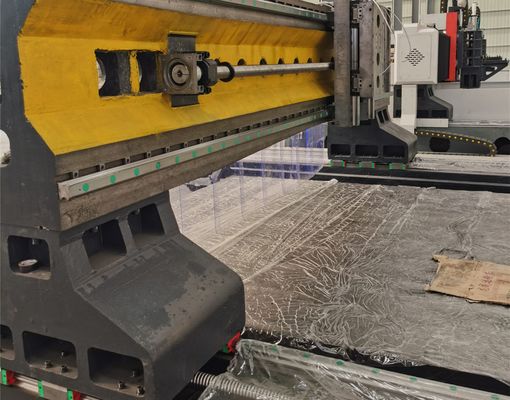

3. मशीन चिकनी, स्थिर और सटीक गति सुनिश्चित करने के लिए उच्च परिशुद्धता रैखिक गाइडवे को अपनाती है। एक एसी सर्वो मोटर एक सिंक्रोनस बेल्ट और परिशुद्धता गेंद पेंच प्रणाली को चलाता है,उत्कृष्ट पोजिशनिंग सटीकता और दोहराव सुनिश्चित करना.
4. मशीन फ्रेम और गैन्ट्री उच्च ग्रेड कास्ट आयरन या वेल्डेड स्टील प्लेट संरचनाओं से निर्मित होते हैं। ये घटक मशीनिंग से पहले उच्च तापमान तनाव-रिलीफ एनीलिंग से गुजरते हैं,इसके बाद अर्ध-समाप्ति के बाद एक द्वितीयक एनीलिंग प्रक्रियाअंतिम परिशुद्धता मशीनिंग उच्च संरचनात्मक कठोरता, दीर्घकालिक स्थिरता और लगातार सटीकता सुनिश्चित करती है।
सीएनसी गैन्ट्री प्लेट ड्रिलिंग और फ्रिलिंग मशीन प्लेट प्रकार के घटकों और संरचनात्मक भागों के सटीक मशीनिंग के लिए इंजीनियर एक उच्च प्रदर्शन औद्योगिक समाधान है।यह फ्लैंग्स के प्रसंस्करण के लिए उपयुक्त है, डिस्क, छल्ले और फ्लैट प्लेट, बशर्ते कि सामग्री की मोटाई मशीन की प्रभावी मशीनिंग रेंज के भीतर हो।
इस्पात संरचना निर्माण कार्यशालाओं में, यह उपकरण संरचनात्मक प्लेटों और कनेक्शन घटकों की उच्च परिशुद्धता ड्रिलिंग और मिलिंग करता है, जिससे इस्पात फ्रेम की विश्वसनीय असेंबली सुनिश्चित होती है।पवन ऊर्जा उद्योग में, इसका व्यापक रूप से पवन टरबाइन टावरों और फ्लैंज घटकों को मशीनिंग के लिए उपयोग किया जाता है, जो मजबूत हवाओं और तापमान भिन्नताओं जैसी कठोर परिचालन स्थितियों में संरचनात्मक अखंडता सुनिश्चित करता है।पुल निर्माण अनुप्रयोगों में, इसका उपयोग ब्रिज बीमर्स और समर्थन तत्वों को मशीनिंग करने के लिए किया जाता है, जिससे लंबे समय तक गतिशील भार को बनाए रखने में सक्षम टिकाऊ और स्थिर जोड़ों का उत्पादन होता है।
