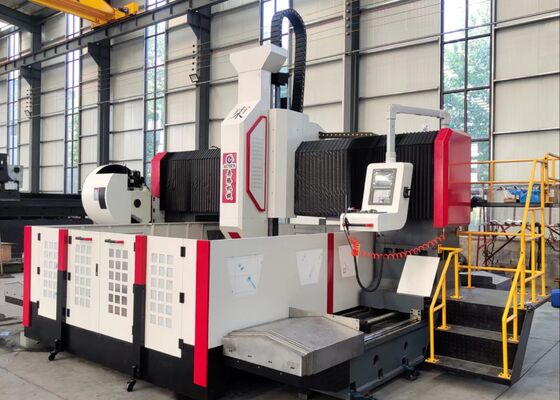

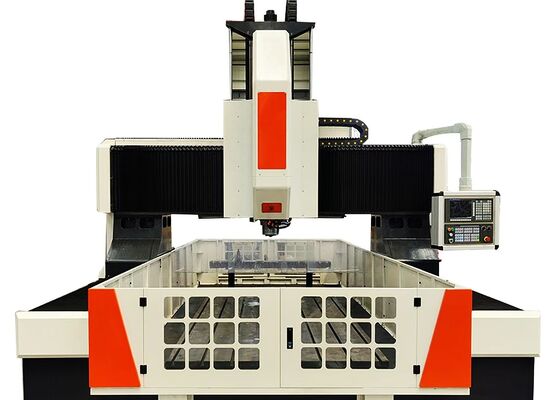

हीट एक्सचेंजर प्रयुक्त सीएनसी प्लेट ड्रिलिंग मशीन 20/30KW सर्वो स्पिंडल मोटर पावर

हीट एक्सचेंजर्स प्रयुक्त सीएनसी प्लेट ड्रिलिंग मशीन 20/30KW सर्वो स्पिंडल मोटर पावर

आवेदन:

सीएनसी गैन्ट्री प्लेट ड्रिलिंग और मिलिंग मशीन का निर्माण पेट्रोकेमिकल प्रसंस्करण, परमाणु ऊर्जा, पवन ऊर्जा, बॉयलर निर्माण और स्टील संरचना निर्माण में व्यापक रूप से उपयोग किए जाने वाले ट्यूब शीट, फ्लैंज, असर प्लेट, हीट एक्सचेंजर्स और अन्य प्लेट-प्रकार वर्कपीस की उच्च परिशुद्धता मशीनिंग के लिए किया जाता है। मशीन आंतरिक रूप से ठंडा कार्बाइड उपकरण के साथ-साथ बाहरी रूप से ठंडा ट्विस्ट ड्रिल के साथ उच्च गति ड्रिलिंग का समर्थन करती है। ड्रिलिंग, चम्फरिंग, टैपिंग, मिलिंग और बोरिंग को एक ही मशीनिंग प्लेटफॉर्म में एकीकृत करके, यह असाधारण बहुमुखी प्रतिभा और उत्पादकता प्रदान करता है। एक वैकल्पिक स्वचालित समकोण मिलिंग हेड इसकी क्षमताओं को और बढ़ाता है, जिससे जटिल वर्कपीस पर कुशल साइड ड्रिलिंग, टैपिंग और मिलिंग संचालन की अनुमति मिलती है।

विशेष विवरण:

उत्पाद की विशेषताएँ

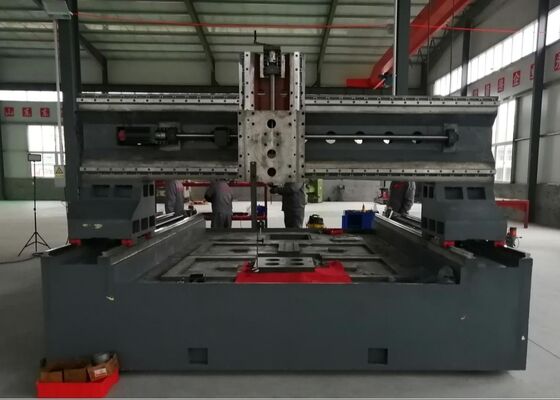

1. उपकरण मुख्य रूप से हेवी-ड्यूटी मशीन बेड, अनुदैर्ध्य स्लाइड सिस्टम, गैन्ट्री फ्रेमवर्क, क्रॉस स्लाइड, वर्टिकल फीड यूनिट, ड्रिलिंग और मिलिंग स्पिंडल हेड, वर्कटेबल, कूलेंट सर्कुलेशन सिस्टम, स्वचालित चिप हटाने की प्रणाली, केंद्रीकृत स्नेहन प्रणाली, वायवीय इकाई, विद्युत नियंत्रण प्रणाली और अन्य सहायक असेंबली से बना है, जो एक व्यापक और अत्यधिक कुशल मशीनिंग प्लेटफॉर्म बनाता है।

2. सर्वो-चालित स्लाइडिंग स्पिंडल हेड ड्रिलिंग, रीमिंग, टैपिंग, चैम्फरिंग और ग्रूव मिलिंग ऑपरेशन करने में सक्षम है। यह अधिकतम मशीनिंग लचीलापन प्रदान करने के लिए कई सीएनसी अक्षों के साथ स्वतंत्र रूप से या समकालिक रूप से काम कर सकता है। स्पिंडल आंतरिक शीतलक आपूर्ति और बटरफ्लाई स्प्रिंग स्वचालित टूल-क्लैंपिंग तंत्र के साथ उच्च परिशुद्धता ताइवान निर्मित BT50 स्पिंडल का उपयोग करता है। हाइड्रोलिक टूल अनक्लैम्पिंग ड्रिल और मिलिंग कटर के तेज़, सुविधाजनक प्रतिस्थापन को सक्षम बनाता है, जिससे उत्पादन क्षमता में काफी सुधार होता है।

3. सुचारू यात्रा, उत्कृष्ट कठोरता और उत्कृष्ट गति सटीकता सुनिश्चित करने के लिए पूरे मशीन में उच्च परिशुद्धता रैखिक दिशानिर्देश शामिल किए गए हैं। फ़ीड प्रणाली एक सिंक्रोनस बेल्ट और सटीक बॉल स्क्रू ट्रांसमिशन के माध्यम से एक एसी सर्वो मोटर द्वारा संचालित होती है, जो बेहतर स्थिति सटीकता, दोहराव और दीर्घकालिक मशीनिंग स्थिरता प्रदान करती है।

4. मशीन बेस और गैन्ट्री संरचना दोनों प्रीमियम कच्चा लोहा या उच्च शक्ति वेल्डेड स्टील प्लेट से निर्मित होते हैं। सभी संरचनात्मक घटकों को मशीनिंग से पहले उच्च तापमान तनाव-राहत एनीलिंग से गुजरना पड़ता है, इसके बाद अर्ध-परिष्करण के बाद माध्यमिक तनाव-राहत उपचार होता है। अंतिम परिशुद्धता मशीनिंग मशीन के सेवा जीवन के दौरान असाधारण संरचनात्मक कठोरता, दीर्घकालिक आयामी स्थिरता और लगातार विश्वसनीय मशीनिंग सटीकता की गारंटी देती है।

सीएनसी गैन्ट्री प्लेट ड्रिलिंग और मिलिंग मशीन एक उच्च-प्रदर्शन मशीनिंग समाधान है जिसे विशेष रूप से प्लेट-प्रकार के घटकों और संरचनात्मक भागों के सटीक प्रसंस्करण के लिए विकसित किया गया है। यह मशीन की निर्दिष्ट मोटाई क्षमता के भीतर फ्लैंज, डिस्क, रिंग, फ्लैट प्लेट और समान वर्कपीस की मशीनिंग के लिए आदर्श रूप से उपयुक्त है। इसकी मजबूत संरचनात्मक डिजाइन, उन्नत सीएनसी नियंत्रण और बहुक्रियाशील मशीनिंग क्षमताएं इसे सटीक और उत्पादकता दोनों की आवश्यकता वाले औद्योगिक विनिर्माण वातावरण की मांग के लिए एक आदर्श विकल्प बनाती हैं।

इस्पात संरचना निर्माण संयंत्रों के भीतर, मशीन संरचनात्मक प्लेटों, बेस प्लेटों और कनेक्शन घटकों की उच्च परिशुद्धता ड्रिलिंग और मिलिंग करती है, जो इस्पात ढांचे की कुशल असेंबली के लिए सटीक रूप से मशीनीकृत हिस्से प्रदान करती है। पवन ऊर्जा उद्योग में, इसे पवन टरबाइन टॉवर अनुभागों और बड़े-व्यास वाले फ्लैंज घटकों की मशीनिंग के लिए बड़े पैमाने पर लागू किया जाता है, जो उच्च हवा के दबाव और अत्यधिक तापमान भिन्नता जैसी गंभीर परिचालन स्थितियों के तहत उत्कृष्ट आयामी सटीकता और संरचनात्मक अखंडता सुनिश्चित करता है। ब्रिज इंजीनियरिंग में, उपकरण का व्यापक रूप से मशीनिंग ब्रिज गर्डर्स, स्प्लिस प्लेट्स और सहायक संरचनात्मक सदस्यों के लिए उपयोग किया जाता है, जो दीर्घकालिक गतिशील लोडिंग को समझने में सक्षम मजबूत और टिकाऊ कनेक्शन का उत्पादन करता है। परिणामस्वरूप, यह बड़े पैमाने पर पुल के बुनियादी ढांचे की संरचनात्मक सुरक्षा, परिचालन विश्वसनीयता और सेवा जीवन को महत्वपूर्ण रूप से बढ़ाता है।
