उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| एलएक्सडब्ल्यू: | 2000 x 2000 मिमी | गैन्ट्री ऊंचाई: | 600 मिमी |
|---|---|---|---|
| धुरी शंकु: | BT50-150 | अधिकतम ड्रिलिंग व्यास: | Φ50 मिमी |
| Max.thickness: | ≤160 मिमी | टैपिंग व्यास: | एम3-एम28 |
| टी-स्लॉट की चौड़ाई: | 28 मिमी | सर्वो स्पिंडल मोटर पावर: | 22 किलोवाट |

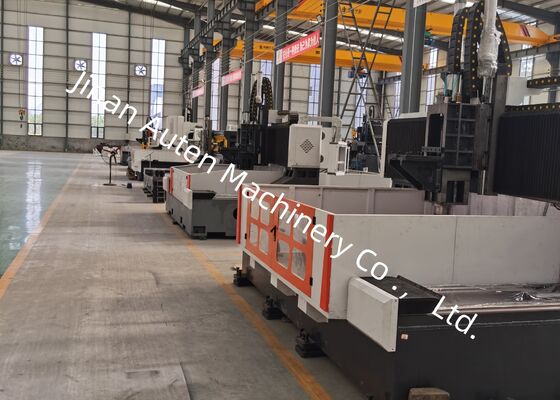

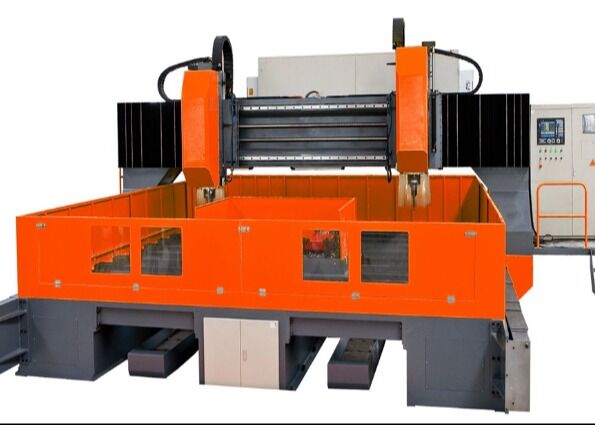

चिप कन्वेयर के साथ औद्योगिक उपयोग गैन्ट्री सीएनसी प्लेट ड्रिलिंग और मिलिंग मशीन
अनुप्रयोग:
सीएनसी गैन्ट्री प्लेट ड्रिलिंग और मिलिंग मशीन विशेष रूप से ट्यूब शीट, फ्लैंज, बेयरिंग प्लेट, हीट एक्सचेंजर घटकों और पेट्रोकेमिकल प्रसंस्करण, परमाणु ऊर्जा उत्पादन, पवन ऊर्जा, बॉयलर निर्माण और संरचनात्मक स्टील निर्माण में उपयोग किए जाने वाले प्लेट-प्रकार के वर्कपीस की एक विस्तृत श्रृंखला की उच्च-सटीकता मशीनिंग के लिए विकसित की गई है। मशीन स्पिंडल कूलेंट के साथ उच्च-गति कार्बाइड ड्रिलिंग के साथ-साथ बाहरी कूलेंट के साथ उच्च-गति ट्विस्ट ड्रिलिंग का समर्थन करती है। ड्रिलिंग, चैम्फरिंग, टैपिंग, मिलिंग और बोरिंग को एक ही सीएनसी मशीनिंग प्लेटफॉर्म में एकीकृत करके, यह असाधारण मशीनिंग लचीलापन और उत्पादन दक्षता प्रदान करती है। एक वैकल्पिक स्वचालित राइट-एंगल मिलिंग हेड साइड ड्रिलिंग, टैपिंग और जटिल वर्कपीस की मिलिंग को सक्षम करके अपनी क्षमताओं को और बढ़ाता है।
विनिर्देश:
| मॉडल | PHD2020 | |
| वर्कपीस का आकार | LxW (मिमी) | 2000x2000 |
| वर्कबेंच की टी-स्लॉट चौड़ाई (मिमी) | 28 | |
| ड्रिलिंग पावर हेड | मात्रा | 1 |
| स्पिंडल टेपर | BT50 | |
| अधिकतम ड्रिलिंग व्यास (मिमी) | Φ80 | |
| अधिकतम मोटाई (मिमी) | ≤250 | |
| टैपिंग व्यास | M3-M30 | |
| स्पिंडल गति (आर/मिनट) | 30~3000 | |
| सर्वो स्पिंडल मोटर पावर (kW) | 22/30 | |
| पावर हेड की पार्श्व गति (X अक्ष) | अधिकतम क्षैतिज स्ट्रोक (मिमी) | 2000 |
| पार्श्व गति गति (आर/मिनट) | 0~8 | |
| पार्श्व गति के लिए सर्वो मोटर पावर (kW) | 2.4 | |
| गैन्ट्री अनुदैर्ध्य गति (Y अक्ष) | अधिकतम फ़ीड स्ट्रोक (मिमी) | 2000 |
| फ़ीड गति (मी/मिनट) | 0~8 | |
| फ़ीड सर्वो मोटर पावर (kW) | 2.4 | |
| ऊर्ध्वाधर रैम फ़ीड गति (Z अक्ष) | अधिकतम स्ट्रोक (मिमी) | 800 |
| गति (मी/मिनट) | 0~8 | |
| सर्वो मोटर पावर (kW) | 2.4 | |
| तीन-अक्ष स्थिति सटीकता | X/Y/Z/A/B/C (मिमी) | ±0.015/1000 |
| तीन-अक्ष दोहराव स्थिति सटीकता | X/Y/Z/A/B/C (मिमी) | ±0.01/1000 |
| विद्युत प्रणाली | सीएनसी प्रणाली | FAGOR/ KND/ GSK |
| टूल चेंजर | डिस्क प्रकार (वैकल्पिक) | 24 टूल पोजीशन |
| समग्र आकार | LxWxH (मी) | 5.3x3.8x2.7 |
उत्पाद सुविधाएँ
1. उपकरण मुख्य रूप से एक भारी-भरकम मशीन बेड, अनुदैर्ध्य स्लाइड असेंबली, गैन्ट्री संरचना, क्रॉस स्लाइड, ऊर्ध्वाधर फ़ीड तंत्र, ड्रिलिंग और मिलिंग स्पिंडल हेड, वर्कटेबल, कूलेंट सर्कुलेशन सिस्टम, स्वचालित चिप हटाने की प्रणाली, केंद्रीकृत स्नेहन इकाई, वायवीय प्रणाली, विद्युत नियंत्रण कैबिनेट और अन्य सहायक घटकों से बना है, जो एक पूर्ण और अत्यधिक कुशल मशीनिंग प्लेटफॉर्म बनाता है।

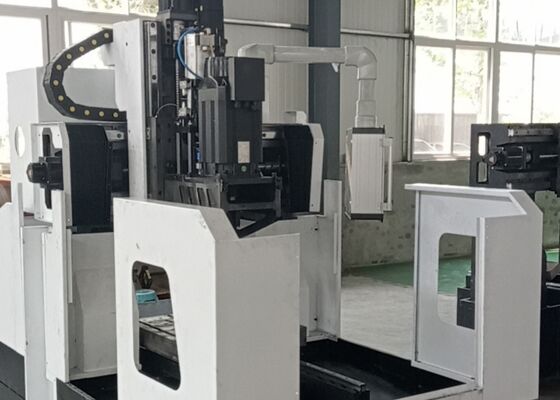

2. सर्वो-संचालित स्लाइडिंग स्पिंडल हेड में ड्रिलिंग, रीमिंग, टैपिंग, चैम्फरिंग और स्लॉट मिलिंग सहित कई मशीनिंग कार्य शामिल हैं। मशीनिंग लचीलेपन को अधिकतम करने के लिए इन ऑपरेशनों को स्वतंत्र रूप से या समन्वित मल्टी-एक्सिस मोड में किया जा सकता है। स्पिंडल ताइवान में निर्मित उच्च-सटीकता BT50 आंतरिक-कूलिंग स्पिंडल से सुसज्जित है और इसमें डिस्क-स्प्रिंग स्वचालित टूल क्लैंपिंग तंत्र है। हाइड्रोलिक टूल रिलीज ड्रिल और मिलिंग कटर के तेजी से और सुविधाजनक प्रतिस्थापन को सक्षम बनाता है, जिससे मशीनिंग दक्षता में काफी सुधार होता है और गैर-उत्पादक डाउनटाइम कम होता है।
3. मशीन में चिकनी अक्ष गति, असाधारण कठोरता और उत्कृष्ट गति सटीकता प्रदान करने के लिए उच्च-सटीकता रैखिक गाइडवे शामिल किए गए हैं। फ़ीड सिस्टम एसी सर्वो मोटर्स द्वारा सिंक्रोनस बेल्ट ट्रांसमिशन और प्रिसिजन बॉल स्क्रू असेंबली के माध्यम से संचालित होता है, जो बेहतर स्थिति सटीकता, उत्कृष्ट दोहराव और विश्वसनीय दीर्घकालिक मशीनिंग स्थिरता सुनिश्चित करता है।
4. मशीन बेड और गैन्ट्री फ्रेम प्रीमियम-ग्रेड कास्ट आयरन या भारी-भरकम वेल्डेड स्टील संरचनाओं से निर्मित होते हैं। सभी प्रमुख संरचनात्मक घटकों को मशीनिंग से पहले उच्च-तापमान तनाव-राहत एनीलिंग से गुजरना पड़ता है, जिसके बाद अर्ध-परिष्करण के बाद द्वितीयक तनाव-राहत उपचार किया जाता है। अंतिम परिशुद्धता मशीनिंग उत्कृष्ट संरचनात्मक कठोरता, बेहतर आयामी स्थिरता और मशीन के सेवा जीवन भर लगातार उच्च मशीनिंग सटीकता की गारंटी देता है।
सीएनसी गैन्ट्री प्लेट ड्रिलिंग और मिलिंग मशीन एक उच्च-प्रदर्शन सीएनसी मशीनिंग केंद्र है जिसे विशेष रूप से प्लेट घटकों और संरचनात्मक वर्कपीस की परिशुद्धता प्रसंस्करण के लिए विकसित किया गया है। यह मशीन की निर्दिष्ट मशीनिंग क्षमता के भीतर फ्लैंज, डिस्क, रिंग, फ्लैट प्लेट और समान घटकों की मशीनिंग के लिए आदर्श रूप से अनुकूल है। एक कठोर यांत्रिक संरचना, उन्नत सीएनसी तकनीक और बहु-कार्यात्मक मशीनिंग क्षमताओं की विशेषता, यह औद्योगिक अनुप्रयोगों के लिए एक आदर्श समाधान प्रदान करता है जिसके लिए असाधारण परिशुद्धता और उच्च उत्पादन दक्षता दोनों की आवश्यकता होती है।
संरचनात्मक स्टील निर्माण सुविधाओं में, मशीन संरचनात्मक प्लेटों, आधार प्लेटों और कनेक्शन तत्वों की परिशुद्धता ड्रिलिंग और मिलिंग करती है, जो कुशल स्टील फ्रेमवर्क असेंबली के लिए सटीक रूप से मशीन वाले घटकों की आपूर्ति करती है। पवन ऊर्जा उद्योग के भीतर, इसका व्यापक रूप से पवन टरबाइन टॉवर अनुभागों और बड़े-व्यास वाले फ्लैंज असेंबली की मशीनिंग के लिए उपयोग किया जाता है, जो मजबूत हवा भार और चरम तापमान उतार-चढ़ाव सहित मांग वाले ऑपरेटिंग वातावरण में उत्कृष्ट आयामी परिशुद्धता और संरचनात्मक विश्वसनीयता सुनिश्चित करता है। पुल निर्माण परियोजनाओं में, उपकरण का व्यापक रूप से पुल गर्डर्स, स्प्लिस प्लेटों और सहायक संरचनात्मक सदस्यों की मशीनिंग के लिए उपयोग किया जाता है, जो टिकाऊ, उच्च-शक्ति कनेक्शन का उत्पादन करता है जो दीर्घकालिक गतिशील भार का सामना करने में सक्षम है। नतीजतन, यह बड़े पैमाने पर पुल बुनियादी ढांचे की संरचनात्मक सुरक्षा, परिचालन विश्वसनीयता और विस्तारित सेवा जीवन में महत्वपूर्ण योगदान देता है।
