उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| हाथ फैलाव: | 1465एमएम、2010एमएम | repeatability: | ±0.03MM、±0.07MM |
|---|---|---|---|
| भार क्षमता: | 12 किलो | स्वतंत्रता की कोटियां: | 6-अक्ष - 11-अक्ष |
| बिजली की आपूर्ति: | तीन-चरण पांच-तार प्रणाली 3×380V±10%/50HZ | एक्स-अक्ष ट्रैवर्स गति: | ≥20/मिनट |
| Y-अक्ष ट्रैवर्स गति: | ≥12/मिनट | Z-अक्ष ट्रैवर्स गति: | ≥8/मिनट |

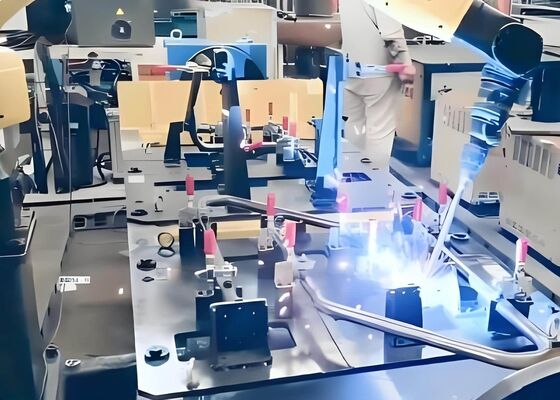

वेल्डिंग टॉर्च मानक रोबोट वेल्डिंग वर्कस्टेशन इंजीनियरिंग मशीनरी और जहाज निर्माण में
मानक वेल्डिंग वर्कस्टेशन परिचय
एक रोबोट वेल्डिंग वर्कस्टेशन में मुख्य रूप से एक वेल्डिंग रोबोट, वेल्डिंग पावर सोर्स, वेल्डिंग टॉर्च, उन्नत वेल्डिंग फंक्शन, गैन्ट्री रेल, पोजिशनर और टूलींग फिक्स्चर होते हैं।बुद्धिमान रोबोट, लचीली बाहरी धुरी के साथ संयुक्त, न केवल कार्य क्षेत्र का विस्तार करता है और वेल्डिंग गुणवत्ता में सुधार करता है, बल्कि बहु-स्थिति वेल्डिंग को भी सक्षम करता है,पूरी तरह से विभिन्न जटिल workpieces की वेल्डिंग जरूरतों को पूरा.
प्रदर्शन विनिर्देश
| श्रेणी | सामग्री | मुख्य तकनीकी मापदंड |
|
रोबोट प्रदर्शन |
बांह की चौड़ाई | 1465MM,2010MM |
| पुनरावृत्ति | ±0.03MM,±0.07MM | |
| भार क्षमता | 12 किलो | |
|
समग्र मापदंड |
स्वतंत्रता की डिग्री | 6-अक्ष - 11-अक्ष |
| विद्युत आपूर्ति | तीन चरण पांच तार प्रणाली 3×380V±10%/50HZ | |
| एक्स-अक्ष के पार गति | ≥20/MIN | |
| वाई-अक्ष के पार गति | ≥12/MIN | |
| Z-अक्ष के पार गति | ≥8/MIN | |
| पोजीशनर की घूर्णन गति | 0.05-0.9आरपीएम | |
| पोजीशनर की झुकाव गति | 0.14-0.4आरपीएम |
एकीकृत विशेषताएं
1निरंतर संचालन के लिए उच्च दक्षता और स्थिरता
24 घंटे निरंतर उत्पादन का समर्थन करता है, उत्पादन दक्षता में काफी सुधार करता है। मैनुअल वेल्डिंग तकनीकों पर निर्भरता को कम करता है, मानव त्रुटि को कम करता है,और उद्यमों को लागत कम करने और दक्षता बढ़ाने में मदद करता है.
2. बेहतर कार्य वातावरण के लिए सुरक्षा और पर्यावरण संरक्षण
बुद्धिमान वेल्डिंग तकनीक आर्क प्रकाश, धुएं और छिड़काव को कम करती है, जिससे श्रमिकों के स्वास्थ्य पर प्रभाव कम हो जाता है।यह एक स्वच्छ उत्पादन वातावरण बनाता है.
3सटीक नियंत्रण और स्थिर वेल्डिंग गुणवत्ता
लगातार वेल्डिंग मापदंड वेल्डिंग स्थिरता सुनिश्चित करते हैं और पुनः कार्य दरों को कम करते हैं। बुद्धिमान पता लगाने की तकनीक प्रभावी रूप से वेल्डिंग गुणवत्ता पर पर्यावरणीय कारकों के प्रभाव से बचती है।
4- लचीला संचालन और विभिन्न वेल्डिंग आवश्यकताओं के अनुकूल
बहु-कोण और बहु-स्थिति वेल्डिंग का समर्थन करते हुए एक विस्तृत कार्य सीमा है। जटिल संरचनात्मक घटकों को वेल्डिंग के लिए उपयुक्त है, कई उद्योगों की स्वचालन उत्पादन आवश्यकताओं को पूरा करता है.
मानक कार्यस्थान श्रृंखला
रोबोट मानक वर्कस्टेशन रोबोट, पोजिशनिंग मशीन,और विभिन्न workpieces के flipping और repositioning आवश्यकताओं को पूरा करने और workpieces के वेल्डिंग प्रक्रिया विनिर्देशों को पूरा करने के लिए ग्राउंड रेल gantry.
उत्पाद की मुख्य विशेषताएं
1छोटे भागों के समोच्च तालिका डिजाइनः छोटे भागों के विभिन्न प्रकार और आकारों की चुनौती को संबोधित करते हुए, छोटे भागों के समोच्च तालिका को छोटे भागों के बीच 0.1 मिमी की सटीकता सुनिश्चित करने के लिए डिज़ाइन किया गया है,विभिन्न आकारों के कई छोटे भागों की पहचान करने में कठिनाई की समस्या को हल करना।
2. बुद्धिमान 3 डी संपर्क सेंसिंग पोजिशनिंगः वेल्डिंग रोबोट एक बुद्धिमान 3 डी संपर्क सेंसिंग पोजिशनिंग समाधान का उपयोग करता है।यह रोबोट मुद्रा मूल्यों की गणना करता है और स्वचालित रूप से मुआवजा देता है, संरचनात्मक घटकों के अत्यधिक विचलन और छोटे भागों की स्थिति में कठिनाई की समस्याओं को हल करता है।
3बफर अनुकूलन कोण ग्रिपरः हैंडलिंग रोबोट एक बफर अनुकूलन कोण ग्रिपर से लैस है ताकि अत्यधिक बड़े वेल्डिंग आयामों के कारण छोटे भागों के निलंबन की भरपाई की जा सके।,हैंडलिंग के दौरान छोटे भागों की स्थिरता सुनिश्चित करना।
4यात्रा योग्य हेडस्टॉक और टेलस्टॉक पोजिशनर: विभिन्न संरचनात्मक घटकों के मुद्दे को संबोधित करने के लिए,विभिन्न लंबाई के संरचनात्मक घटकों के अनुकूल करने के लिए एक यात्रा योग्य पूंछ स्टॉक पोजिशनर का उपयोग किया जाता है, उत्पादन लाइन की लचीलापन और दक्षता में सुधार।
5दोहरी रोबोट स्टेशन स्लाइडः दोहरी रोबोट स्टेशन स्लाइड डिजाइन दो रोबोटों को एक ही स्लाइड साझा करने की अनुमति देता है लेकिन स्वतंत्र रूप से संचालित होता है।यह डिजाइन वेल्डिंग दक्षता में काफी सुधार करता है और उत्पादन चक्र को छोटा करता है.
6उत्पादन दक्षता और गुणवत्ता में सुधार 955 लोडर के पीछे के फ्रेम के लिए छोटे भागों की वेल्डिंग को उदाहरण के रूप में लेते हुए, एक एकल भाग के लिए वेल्डिंग समय 45 मिनट तक कम हो जाता है,जो पारंपरिक मैनुअल वेल्डिंग से 25% तेज हैउत्पाद योग्यता दर 91% से बढ़कर 97.5% हो जाती है जिससे उत्पादन की गुणवत्ता में काफी सुधार होता है।
आवेदन
इंजीनियरिंग मशीनरीःविभिन्न परिशुद्धता यांत्रिक भागों के उत्पादन में उपयोग किया जाता है, जैसे कि ऑटोमोबाइल और एयरोस्पेस उद्योगों के लिए।
जहाज निर्माण:जहाज के संरचनात्मक घटकों, केबिन फ्रेम आदि के लिए उच्च शक्ति वेल्डिंग
इस्पात संरचनाओं का निर्माण:इस्पात संरचना भवनों में उपयोग किया जाता है ताकि संरचना की भार सहन क्षमता और भूकंपीय प्रदर्शन में सुधार किया जा सके।

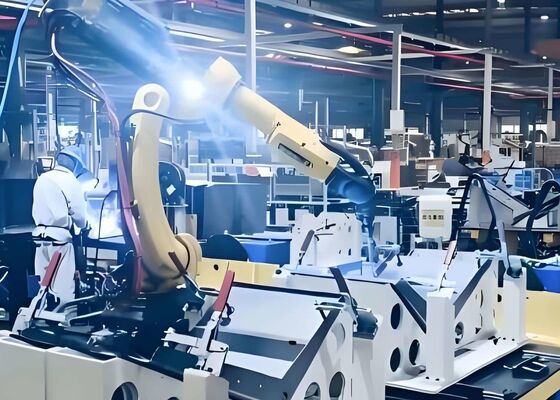

आवेदन के मामले:
