उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| एलएक्सडब्ल्यू: | 2200x1500 मिमी | गैन्ट्री ऊंचाई: | 200 मिमी |
|---|---|---|---|
| वर्टिकल स्लाइडिंग रैम ड्रिलिंग पावर हेड: | एक वर्ष | स्पिंडल टेपर होल: | ER20 |
| अधिकतम. ड्रिलिंग व्यास: | Φ 1-Φ6 मिमी | स्पिंडल गति: | 50-12000r/मिनट |
| सर्वो स्पिंडल मोटर पावर: | 2.2 किलोवाट | फ्रिक्वेंसी परिवर्तक: | 13*2.2kW |

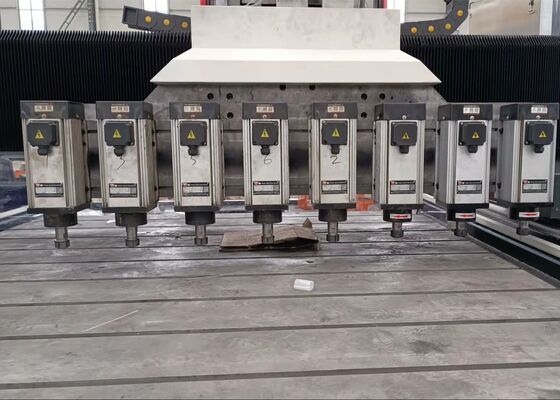

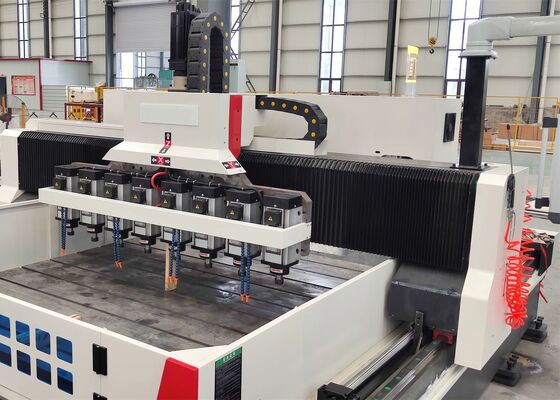

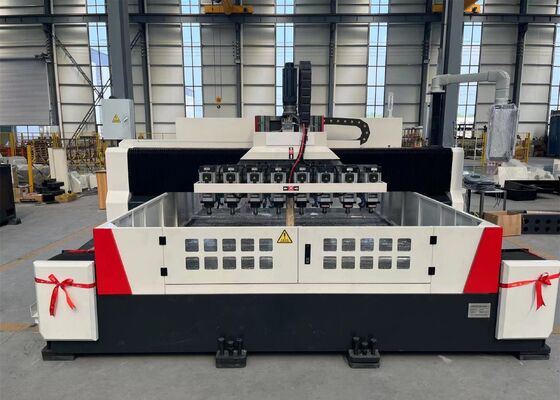

मॉडल 2215ER20 गैन्ट्री सीएनसी छलनी प्लेट मशीन 2200*1500मिमी वर्कपीस आकार
अनुप्रयोग:
इसका मुख्य रूप से छलनी प्लेटों और पतली प्लेटों जैसे वर्कपीस के प्रभावी मोटाई रेंज के भीतर कुशल ड्रिलिंग के लिए उपयोग किया जाता है। यह एकल-सामग्री और मिश्रित सामग्री भागों दोनों में थ्रू होल ड्रिल कर सकता है। मशीनिंग प्रक्रिया डिजिटल रूप से नियंत्रित होती है, जिससे संचालन बहुत सुविधाजनक होता है। यह स्वचालित, उच्च-सटीकता, बहु-किस्म और बड़े पैमाने पर उत्पादन को सक्षम बनाता है।
पैरामीटर कॉन्फ़िगरेशन:
| वर्कपीस का आकार | LxW | 2200*1500मिमी |
| गैन्ट्री की ऊंचाई | 200मिमी | |
| वर्टिकल स्लाइडिंग रैम ड्रिलिंग पावर हेड | मात्रा। | 13 |
| स्पिंडल टेपर होल | ER20 | |
| अधिकतम ड्रिलिंग व्यास | Φ 1-Φ6मिमी | |
| स्पिंडल गति | 50-12000आर/मिनट | |
| सर्वो स्पिंडल मोटर पावर | 2.2KW | |
| फ्रीक्वेंसी कन्वर्टर | 13*2.2KW | |
| स्पिंडल के निचले सिरे से वर्कटेबल तक की दूरी | 0-200मिमी | |
| पावर हेड का पार्श्व आंदोलन | अधिकतम क्षैतिज स्ट्रोक | 1500मिमी |
| पार्श्व आंदोलन गति | 0~7 | |
| पार्श्व आंदोलन के लिए सर्वो मोटर पावर | 2.4*1 | |
| गैन्ट्री अनुदैर्ध्य आंदोलन | अधिकतम फीड स्ट्रोक | 2200 |
| फीड गति | 0~7 मीटर/मिनट | |
| फीड सर्वो मोटर पावर | 2*2.4kw | |
| वर्टिकल रैम फीड मोशन | अधिकतम स्ट्रोक | 200मिमी |
| गति | 0~7मी/मिनट | |
| सर्वो मोटर पावर | 2.4kW*1 (ब्रेक) | |
| तीन-अक्ष स्थिति सटीकता | X/Y/Z/A/B/C | ±0.015/1000मिमी |
| तीन-अक्ष दोहराव स्थिति सटीकता | X/Y/Z/A/B/C | ±0.01/1000मिमी |
मशीन संरचना:
मुख्य रूप से एक वर्कटेबल, एक चल गैन्ट्री, एक चल काठी, कई ड्रिलिंग पावर हेड, एक स्वचालित स्नेहन उपकरण, सुरक्षा उपकरण, एक परिसंचारी शीतलन उपकरण, एक डिजिटल नियंत्रण प्रणाली और एक विद्युत प्रणाली से मिलकर बनता है। रोलिंग गाइड जोड़े द्वारा समर्थित और निर्देशित और परिशुद्धता लीड स्क्रू जोड़े द्वारा संचालित, मशीन टूल में उच्च स्थिति सटीकता और दोहराव है।
1. स्वचालित स्नेहन और सुरक्षा उपकरण:
यह मशीन टूल एक ताइवानी-निर्मित वॉल्यूमेट्रिक प्रेशर-डिस्ट्रीब्यूटिंग स्वचालित स्नेहन उपकरण से सुसज्जित है, जो सभी गतिशील भागों जैसे गाइडवे, लीड स्क्रू और गियर को स्वचालित रूप से चिकनाई दे सकता है, जिससे कोई अंधा स्थान नहीं बचता है और मशीन टूल के सेवा जीवन को सुनिश्चित करता है। एक्स और वाई अक्ष धूलरोधी सुरक्षा कवर से सुसज्जित हैं, और वर्कटेबल स्प्लैश-प्रूफ बैफल्स से घिरा हुआ है।
2. पूर्ण केयुआन बस एब्सोल्यूट वैल्यू सीएनसी सिस्टम
यह केयुआन सीएनसी ड्रिलिंग और मिलिंग मशीनों के लिए एक समर्पित प्रणाली है। मोटर्स को उच्च-सटीकता पूर्ण मूल्य सर्वो मोटर्स द्वारा संचालित किया जाता है। इसमें एक RS232 इंटरफ़ेस, एक रंग डिस्प्ले स्क्रीन, एक चीनी ऑपरेटिंग इंटरफ़ेस है, और ऑन-साइट/बाहरी यूएसबी इनपुट का समर्थन करता है।
3. पावर-ऑफ मेमोरी फ़ंक्शन
अचानक बिजली आउटेज या अन्य परिचालन रुकावट की स्थिति में, यह फ़ंक्शन बिजली विफलता से पहले अंतिम ड्रिल किए गए छेद के स्थान की त्वरित और सुविधाजनक पुनर्प्राप्ति की अनुमति देता है। ऑपरेटर तब खोज समय बचाते हुए जल्दी से अगले चरण पर आगे बढ़ सकते हैं।
4. लेजर इंटरफेरोमीटर:
यूके की RENISHAW कंपनी का एक लेजर इंटरफेरोमीटर कैलिब्रेशन के लिए उपयोग किया जाता है, जो पिच त्रुटि, बैकलैश, स्थिति सटीकता और दोहराव का सटीक रूप से निरीक्षण और क्षतिपूर्ति करता है ताकि मशीन की गतिशील और स्थिर स्थिरता और मशीनिंग सटीकता सुनिश्चित हो सके। बॉल बार निरीक्षण: प्रत्येक मशीन का निरीक्षण यूके की RENISHAW कंपनी के बॉल बार का उपयोग करके किया जाता है ताकि सच्ची गोलाकारता और मशीन ज्यामितीय सटीकता को कैलिब्रेट किया जा सके, और साथ ही मशीन की 3डी मशीनिंग सटीकता और गोलाकारता सटीकता सुनिश्चित करने के लिए गोलाकार कटिंग प्रयोग किए जाते हैं।
