सीएनसी छलनी प्लेट ड्रिलिंग मशीन 13pcs वर्टिकल स्लाइडिंग रैम ड्रिलिंग पावर हेड

सीएनसी सिव प्लेट ड्रिलिंग मशीन 13pcs वर्टिकल स्लाइडिंग राम ड्रिलिंग पावर हेड

अनुप्रयोग:

यह मशीन मुख्य रूप से निर्दिष्ट प्रभावी मोटाई सीमा के भीतर छिद्रित प्लेटों और पतली स्टील शीटों जैसे काम के टुकड़ों के उच्च दक्षता ड्रिलिंग के लिए डिज़ाइन की गई है।यह दोनों एकल सामग्री और मिश्रित सामग्री के घटकों में छेद के माध्यम से machined करने में सक्षम हैपूरी मशीनिंग प्रक्रिया को डिजिटल सीएनसी प्रणाली के माध्यम से नियंत्रित किया जाता है, जो सुविधाजनक संचालन प्रदान करता है और स्वचालित, उच्च परिशुद्धता, बहु-उत्पाद और उच्च मात्रा के उत्पादन का समर्थन करता है।

पैरामीटर विन्यासः

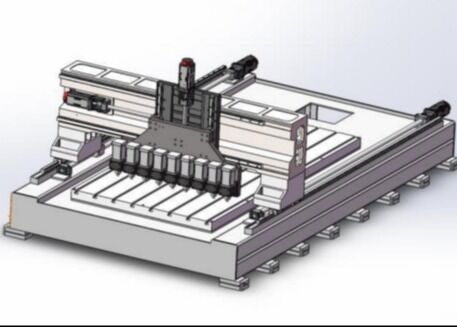

मशीन संरचनाः

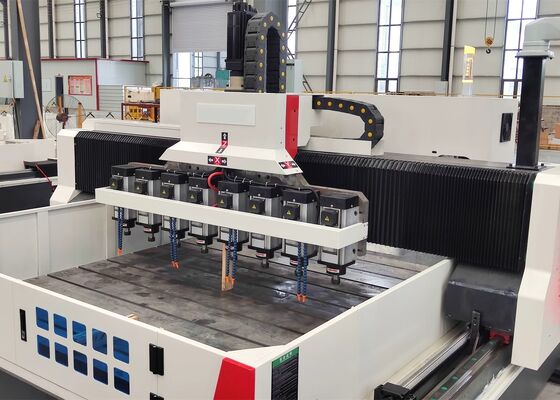

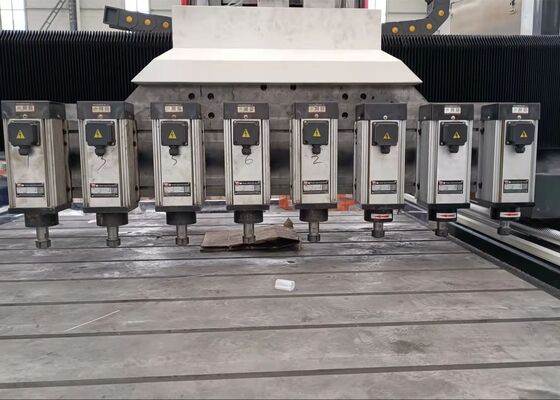

मशीन मुख्य रूप से एक काम की मेज, चलती गैन्ट्री, चलती सीढ़ी, कई ड्रिलिंग पावर हेड, स्वचालित स्नेहन प्रणाली, सुरक्षात्मक उपकरणों, परिसंचारी शीतलन प्रणाली से बना है,सीएनसी नियंत्रण प्रणाली, और विद्युत प्रणाली। अक्षों को रोलिंग रैखिक गाइडवे द्वारा समर्थित और निर्देशित किया जाता है और परिशुद्धता गेंद पेंच इकाइयों द्वारा संचालित किया जाता है, जो उत्कृष्ट स्थिति सटीकता और दोहराव प्रदान करता है।

1स्वचालित स्नेहन और सुरक्षात्मक उपकरण:

मशीन ताइवान निर्मित वॉल्यूमेट्रिक दबाव वितरण स्वचालित स्नेहन प्रणाली से लैस है जो स्वचालित रूप से महत्वपूर्ण चलती घटकों को स्नेहक की आपूर्ति करती है,गाइडवे सहित, लीड शिकंजा, और गियर, मृत क्षेत्रों के बिना व्यापक स्नेहन सुनिश्चित करने और प्रभावी ढंग से मशीन के सेवा जीवन का विस्तार।एक्स और वाई अक्ष के इकट्ठे होने पर धूल प्रतिरोधी सुरक्षात्मक कवर लगाए जाते हैं, जबकि ऑपरेशनल सुरक्षा को बढ़ाने के लिए स्प्लैश प्रतिरोधी सुरक्षात्मक बैफल्स को वर्कटेबल के चारों ओर व्यवस्थित किया गया है।

2एकीकृत कीयुआन बस पूर्ण सीएनसी प्रणाली

उपकरण सीएनसी ड्रिलिंग और मिलिंग अनुप्रयोगों के लिए विकसित एक समर्पित कीयुआन सीएनसी प्रणाली को अपनाता है।ड्राइव प्रणाली सटीक और विश्वसनीय गति नियंत्रण प्राप्त करने के लिए उच्च परिशुद्धता पूर्ण सर्वो मोटर्स का उपयोग करता हैयह प्रणाली RS232 संचार इंटरफ़ेस, रंगीन डिस्प्ले, चीनी भाषा ऑपरेटिंग इंटरफ़ेस और स्थानीय और बाहरी यूएसबी डेटा इनपुट के लिए समर्थन से सुसज्जित है।सुविधाजनक कार्यक्रम प्रबंधन और डेटा हस्तांतरण प्रदान करना.

3. बिजली की विफलता मेमोरी समारोह

अप्रत्याशित विद्युत कटौती या अन्य परिचालन बंद होने की स्थिति में,बिजली की विफलता स्मृति समारोह ऑपरेटर को जल्दी से पहचानने और अंतिम पूरा छेद के अनुरूप मशीनिंग स्थिति को बहाल करने के लिए सक्षम बनाता हैयह विशेषता स्थिति-पुनर्प्राप्ति समय को कम करती है और उत्पादन को उचित मशीनिंग बिंदु से कुशलतापूर्वक फिर से शुरू करने की अनुमति देती है।

4लेजर इंटरफेरोमीटर:

यूनाइटेड किंगडम से एक RENISHAW लेजर इंटरफेरोमीटर का उपयोग सटीक मशीन कैलिब्रेशन के लिए किया जाता है। यह सटीक रूप से पिच त्रुटियों, बैकलैश, पोजिशनिंग सटीकता,और दोहराने की क्षमता, इस प्रकार मशीन के गतिशील और स्थैतिक प्रदर्शन के साथ-साथ समग्र मशीनिंग सटीकता को बनाए रखना।प्रत्येक मशीन का निरीक्षण परिपत्रता और ज्यामितीय सटीकता का मूल्यांकन करने के लिए यूनाइटेड किंगडम से एक RENISHAW बॉलबार प्रणाली का उपयोग करके किया जाता हैत्रि-आयामी मशीनिंग सटीकता और परिपत्रता प्रदर्शन को सत्यापित करने के लिए परिपत्र इंटरपोलेशन काटने के परीक्षण भी किए जाते हैं,व्यावहारिक अनुप्रयोगों में मशीन की निरंतर गुणवत्ता और विश्वसनीय सटीकता सुनिश्चित करना.
