उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| एलएक्सडब्ल्यू: | 2000x2000 मिमी | गैन्ट्री ऊंचाई: | 300 मिमी |
|---|---|---|---|
| वर्टिकल स्लाइडिंग रैम ड्रिलिंग पावर हेड: | 8 | स्पिंडल टेपर होल: | ईआर25 |
| अधिकतम. ड्रिलिंग व्यास: | Φ 1-Φ6 मिमी | स्पिंडल गति: | 50-6000r/मिनट |
| सर्वो स्पिंडल मोटर पावर: | 2.2 किलोवाट | फ्रिक्वेंसी परिवर्तक: | 2.2 किलोवाट |

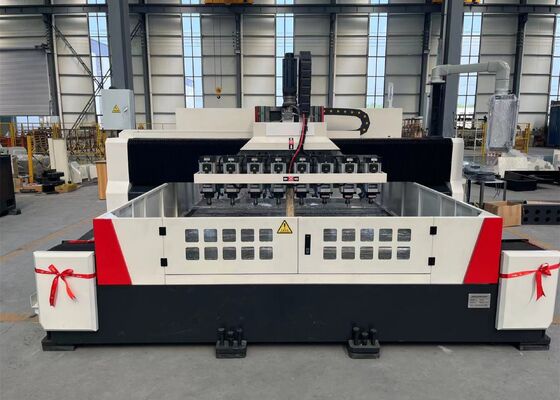

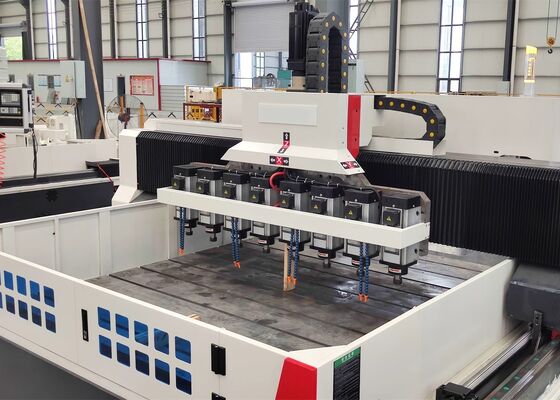

ER25 स्पिंडल टेपर होल सीएनसी स्क्रीन प्लेट ड्रिलिंग मशीन Φ 1-Φ6 मिमी अधिकतम ड्रिलिंग व्यास
अनुप्रयोग:
यह उपकरण मुख्य रूप से लागू मशीनिंग मोटाई सीमा के भीतर छिद्रित प्लेटों, छलनी प्लेटों और पतली इस्पात शीटों जैसे वर्कपीस के उच्च दक्षता ड्रिलिंग के लिए विकसित किया गया है।यह समरूप और मिश्रित सामग्री दोनों घटकों में छेद पैदा करने में सक्षम है. पूरे मशीनिंग ऑपरेशन एक डिजिटल सीएनसी नियंत्रण प्रणाली द्वारा शासित है, स्वचालित, उच्च परिशुद्धता, बहु विनिर्देश का समर्थन करते हुए सुविधाजनक संचालन सुनिश्चित करता है,और बड़े पैमाने पर विनिर्माण.
पैरामीटर विन्यासः
| काम करने वाले टुकड़े का आकार | LxW(मिमी) | 2000*2000 मिमी |
| गैन्ट्री ऊंचाई | 300 मिमी | |
| ऊर्ध्वाधर स्लाइडिंग राम ड्रिलिंग पावर हेड | Qty. | 8 |
| स्पिंडल कॉपर छेद | ER25 | |
| अधिकतम ड्रिलिंग व्यास | Φ 1-Φ6 मिमी | |
| धुरी की गति | 50-6000r/min | |
| सर्वो स्पिंडल मोटर की शक्ति | 2.2 किलोवाट | |
| आवृत्ति परिवर्तक | 2.2 किलोवाट | |
| स्पिंडल के निचले छोर से काम की मेज तक की दूरी | 0-300 मिमी | |
| पावर हेड की पार्श्व गति | अधिकतम क्षैतिज स्ट्रोक | 2000 मिमी |
| पार्श्व गति की गति | 0~7 मी/मिनट | |
| पार्श्व गति के लिए सर्वो मोटर शक्ति | 2.4*1 | |
| गैन्ट्री अनुदैर्ध्य आंदोलन | अधिकतम। फ़ीड स्ट्रोक | 2000 |
| फ़ीड चलती गति | 0~7 | |
| फ़ीड सर्वो मोटर की शक्ति | 2*2.4kw | |
| ऊर्ध्वाधर राम फ़ीड गति | अधिकतम स्ट्रोक | 300 मिमी |
| चलती गति | 0~7 मी/मिनट | |
| सर्वो मोटर की शक्ति | 2.4kW*1 (ब्रेक) | |
| तीन-अक्षीय स्थिति की सटीकता | X/Y/Z/A/B/C | ±0.015/1000 मिमी |
| तीन-अक्ष पुनरावृत्ति पोजिशनिंग सटीकता | X/Y/Z/A/B/C | ±0.01/1000 मिमी |
मशीन संरचनाः
मशीन उपकरण में मुख्य रूप से एक काम की मेज, चलती गैन्ट्री, चलती सीढ़ी, कई ड्रिलिंग स्पिंडल इकाइयों, केंद्रीकृत स्वचालित स्नेहन प्रणाली, सुरक्षात्मक इकाइयों,सर्कुलर शीतलता प्रणाली, सीएनसी नियंत्रण प्रणाली, और विद्युत नियंत्रण प्रणाली. चलती धुरी सटीक रोलिंग रैखिक गाइडवे द्वारा निर्देशित कर रहे हैं और उच्च सटीकता नेतृत्व पेंच इकाइयों द्वारा संचालित कर रहे हैं,उत्कृष्ट स्थिति सटीकता प्रदान करना, दोहराने की क्षमता और परिचालन स्थिरता।
1कार्य तालिका:
मशीन बेड और वर्कटेबल को ग्रे कास्ट आयरन (HT250) के एकीकृत घटकों के रूप में निर्मित किया जाता है।कास्टिंग्स को सटीक मशीनिंग से गुजरना पड़ता है ताकि विकृति को प्रभावी ढंग से रोकने के साथ उत्कृष्ट स्थिर और गतिशील कठोरता प्राप्त की जा सकेकाम करने की मेज की सतह सटीक परिष्कृत है और काम करने वाले टुकड़े को सुरक्षित और सुविधाजनक clamping के लिए तार्किक रूप से तैनात T-slots शामिल है।एक उच्च परिशुद्धता रैखिक मार्गदर्शन बिस्तर आधार के प्रत्येक तरफ स्थापित किया जाता है, गाइड स्लाइड पर समान भार वितरण प्रदान करता है और मशीन उपकरण की समग्र कठोरता के साथ-साथ तन्यता और संपीड़न शक्ति में काफी वृद्धि करता है।ड्राइव तंत्र दो तरफा सिंक्रोनस ड्राइव के लिए एक सटीक गेंद पेंच विधानसभा के साथ संयुक्त एक एसी सर्वो मोटर को अपनाता है, जो कि Y-अक्ष के साथ गेंट्री को सटीक रूप से यात्रा करने की अनुमति देता है। समायोज्य लेवलिंग बोल्ट बिस्तर के नीचे व्यवस्थित किए जाते हैं, जिससे बिस्तर और वर्कटेबल का सुविधाजनक लेवलिंग और संरेखण होता है।
2मोबाइल गैन्ट्री:
मोबाइल गैन्ट्री को ग्रे कास्ट आयरन (HT250) से सटीक कास्टिंग और मशीनिंग प्रक्रियाओं के माध्यम से निर्मित किया जाता है। दो उच्च भार क्षमता वाले रोलिंग रैखिक गाइडवे असेंबली,सटीक गेंद पेंच इकट्ठे के दो सेट, और दो सर्वो मोटर्स गैन्ट्री के सामने की ओर स्थापित हैं, जो पावर-हेड स्लाइड को Y-अक्ष के साथ सुचारू रूप से स्थानांतरित करने में सक्षम बनाते हैं।प्रत्येक पावर हेड स्लाइड एक स्वतंत्र ड्रिलिंग पावर हेड से लैस हैगैन्ट्री आंदोलन को उच्च परिशुद्धता वाले युग्मनों के माध्यम से सर्वो मोटर्स द्वारा सटीक रूप से नियंत्रित किया जाता है, जो स्थिर और सटीक स्थिति सुनिश्चित करने के लिए गेंद शिकंजा को गति प्रसारित करते हैं।
3चलती सीढ़ी:
चलती सीढ़ी एक सटीक मशीनीकृत कास्ट आयरन संरचनात्मक असेंबली है जिसे ड्रिलिंग यूनिट की स्थिर और सटीक गति प्रदान करने के लिए डिज़ाइन किया गया है।यह दो उच्च लोड क्षमता सीएनसी कठोर गाइड स्लाइड शामिल, एक परिशुद्धता गेंद पेंच विधानसभा, और एक उच्च परिशुद्धता ग्रह reducer एक servo मोटर के साथ जोड़ा। इस विन्यास Z-अक्ष के साथ ड्रिलिंग सिर ड्राइव और तेजी से दृष्टिकोण की अनुमति देता है,नियंत्रित फ़ूड, त्वरित निकासी, और रोक ऑपरेशन. प्रणाली भी स्वचालित चिप टूटने, चिप निकासी,और मशीनिंग दक्षता और परिचालन सुविधा में सुधार के लिए प्रोग्राम ठहराव कार्यों.

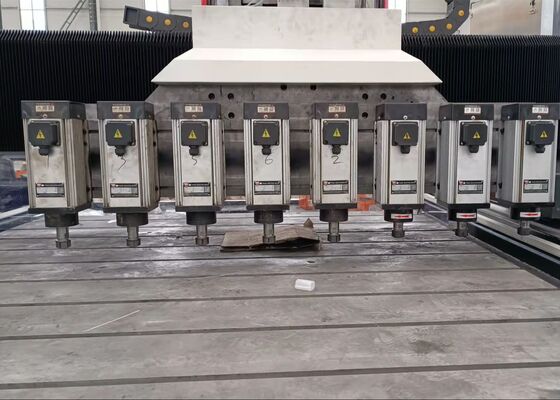

4ड्रिलिंग पावर हेड:
ड्रिलिंग पावर हेड एक विशेष तीन चरण के धुरी मोटर से लैस है जो सीधे एक सटीक धुरी असेंबली को चलाता है।धुरी एक पांच पंक्ति जापानी कोणीय संपर्क असर विन्यास द्वारा समर्थित है, जिसमें सामने तीन और पीछे दो असर होते हैं, जो स्थिर संचालन और स्टेपलेस स्पिंडल स्पीड समायोजन प्रदान करते हैं।खिला तंत्र एक सटीक गेंद पेंच विधानसभा के साथ संयोजन में एक सर्वो मोटर द्वारा संचालित हैएक्स और वाई-अक्ष की गति अर्ध-बंद-लूप नियंत्रण के तहत समन्वित लिंक का समर्थन करती है, जो रैखिक अंतरालन और परिपत्र अंतरालन दोनों संचालन को सक्षम करती है।स्पिंडल नाक एक ईआर उपकरण धारक के साथ संगठित किया गया है संबंधित ड्रिलिंग उपकरण समायोजित करने और विश्वसनीय उपकरण clamping सुनिश्चित करने के लिए.
