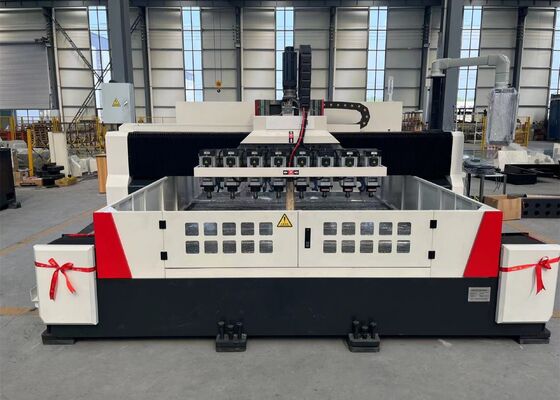

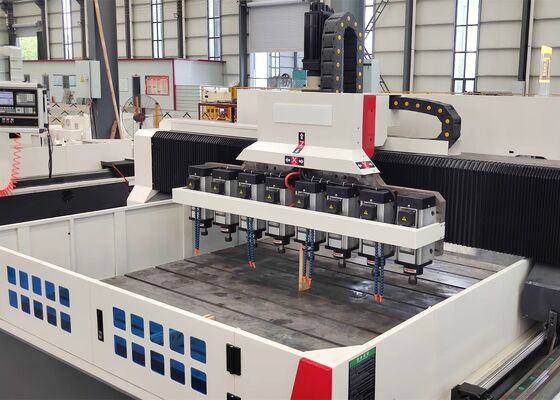

सीव प्लेट ईआर20 स्पिंडल टेपर होल के लिए हाई स्पीड सीएनसी गैन्ट्री ड्रिलिंग मशीन
अनुप्रयोग:
यह मशीन मुख्य रूप से सीव प्लेटों और पतली प्लेटों जैसे वर्कपीस की उच्च-दक्षता ड्रिलिंग के लिए डिज़ाइन की गई है, जो लागू मोटाई सीमा के भीतर हैं। यह एकल-सामग्री और मिश्रित-सामग्री घटकों दोनों में थ्रू-होल का उत्पादन करने में सक्षम है। मशीनिंग संचालन एक डिजिटल प्रणाली के माध्यम से नियंत्रित होते हैं, जो एक उपयोगकर्ता-अनुकूल संचालन प्रक्रिया और कुशल उत्पादन प्रबंधन प्रदान करते हैं। यह उपकरण स्वचालित, उच्च-सटीकता, बहु-विनिर्देशों और उच्च-मात्रा निर्माण के लिए उपयुक्त है।
पैरामीटर कॉन्फ़िगरेशन:
| वर्कपीस का आकार | LxW | 3000x1000 मिमी |
| गैन्ट्री की ऊंचाई | 200 मिमी | |
| वर्टिकल स्लाइडिंग रैम ड्रिलिंग पावर हेड | मात्रा। | 8 |
| स्पिंडल टेपर होल | ER20 | |
| अधिकतम ड्रिलिंग व्यास | Φ1-Φ6 मिमी | |
| अधिकतम मोटाई | ≤180 मिमी | |
| सर्वो स्पिंडल मोटर पावर | 2.2kW | |
| फ्रीक्वेंसी कन्वर्टर | 8x2.2kW | |
| स्पिंडल के निचले सिरे से वर्कटेबल तक की दूरी | 0-200 मिमी | |
| पावर हेड का पार्श्व आंदोलन | अधिकतम क्षैतिज स्ट्रोक | 1000 मिमी |
| पार्श्व आंदोलन की गति | 0~7 आर/मिनट | |
| पार्श्व आंदोलन के लिए सर्वो मोटर पावर | 2.4kW | |
| गैन्ट्री अनुदैर्ध्य आंदोलन (Y अक्ष) | अधिकतम फीड स्ट्रोक | 3000 मिमी |
| फीड गति | 0~7 मीटर/मिनट | |
| फीड सर्वो मोटर पावर | 2x2.4kW | |
| वर्टिकल रैम फीड मोशन (Z अक्ष) | अधिकतम स्ट्रोक | 200 मिमी |
| गति | 0~7 मीटर/मिनट | |
| सर्वो मोटर पावर | 2.4kW | |
| तीन-अक्ष स्थिति सटीकता | X/Y/Z/A/B/C | ±0.015/1000 मिमी |
| तीन-अक्ष दोहराव स्थिति सटीकता | X/Y/Z/A/B/C | ±0.01/1000 मिमी |
मशीन संरचना:
मशीन मुख्य रूप से एक वर्कटेबल, एक चल गैन्ट्री, एक चल सैडल, कई ड्रिलिंग पावर हेड, एक स्वचालित स्नेहन प्रणाली, सुरक्षा असेंबली, एक परिसंचारी शीतलन प्रणाली, एक डिजिटल सीएनसी नियंत्रण प्रणाली और एक विद्युत नियंत्रण प्रणाली से बनी है। रोलिंग लीनियर गाइडवे असेंबली संरचनात्मक समर्थन और मार्गदर्शन प्रदान करती हैं, जबकि परिशुद्धता बॉल स्क्रू असेंबली सटीक गति संचरण प्रदान करती हैं, जो मशीनिंग प्रक्रिया के दौरान उच्च स्थिति सटीकता और दोहराव सुनिश्चित करती हैं।
1. वर्कटेबल:
मशीन बेड और वर्कटेबल को इंटीग्रल ग्रे कास्ट आयरन (HT250) कास्टिंग के रूप में निर्मित किया जाता है। द्वितीयक एनीलिंग और एजिंग उपचार से गुजरने के बाद, घटकों को उत्कृष्ट स्थैतिक और गतिशील कठोरता प्राप्त करने के लिए परिशुद्धता मशीनिंग की जाती है, जबकि उत्कृष्ट आयामी स्थिरता और विरूपण के प्रतिरोध को बनाए रखा जाता है। वर्कटेबल की सतह को परिशुद्धता से फिनिश किया गया है और इसमें कुशल और सुरक्षित वर्कपीस क्लैंपिंग के लिए व्यवस्थित रूप से व्यवस्थित टी-स्लॉट शामिल हैं। बेड बेस के प्रत्येक तरफ दो उच्च-परिशुद्धता लीनियर गाइडवे स्थापित किए गए हैं, जो गाइड स्लाइड पर संतुलित लोड वितरण प्रदान करते हैं और मशीन टूल की संरचनात्मक कठोरता, तन्य शक्ति और संपीड़न शक्ति को काफी बढ़ाते हैं। ड्राइव तंत्र Y-अक्ष के साथ स्थिर और सटीक गैन्ट्री आंदोलन को सक्षम करने के लिए दोहरे-पक्ष ड्राइव कॉन्फ़िगरेशन में एक एसी सर्वो मोटर को परिशुद्धता बॉल स्क्रू असेंबली के साथ जोड़ता है। बेड के नीचे समान रूप से स्थित समायोज्य लेवलिंग बोल्ट, बेड और वर्कटेबल के स्तर और संरेखण के सुविधाजनक समायोजन की अनुमति देते हैं।
2. मोबाइल गैन्ट्री:
मोबाइल गैन्ट्री को परिशुद्धता कास्टिंग और मशीनिंग के माध्यम से ग्रे कास्ट आयरन (HT250) से उत्पादित किया जाता है, जो एक मजबूत और कठोर संरचनात्मक नींव प्रदान करता है। गैन्ट्री के सामने वाले हिस्से में दो उच्च-लोड-क्षमता वाले रोलिंग लीनियर गाइडवे असेंबली, दो सेट परिशुद्धता बॉल स्क्रू असेंबली और दो सर्वो मोटर लगे होते हैं, जो पावर-हेड स्लाइड को Y-अक्ष के साथ सटीक रूप से यात्रा करने में सक्षम बनाते हैं। प्रत्येक पावर-हेड स्लाइड में मशीनिंग संचालन के लिए एक व्यक्तिगत ड्रिलिंग पावर हेड लगा होता है। गैन्ट्री यात्रा सर्वो मोटर द्वारा परिशुद्धता कपलिंग के माध्यम से संचालित होती है जो बॉल स्क्रू असेंबली में गति संचारित करती है, जो सुचारू गति, विश्वसनीय संचरण और सटीक स्थिति सुनिश्चित करती है।
3. मूविंग सैडल:
मूविंग सैडल एक परिशुद्धता कास्ट-आयरन संरचनात्मक असेंबली है जिसे ड्रिलिंग हेड के लिए स्थिर समर्थन और सटीक स्थिति प्रदान करने के लिए इंजीनियर किया गया है। यह दो उच्च-लोड-क्षमता वाले सीएनसी हार्डन्ड गाइड स्लाइड, एक परिशुद्धता बॉल स्क्रू असेंबली और एक सर्वो मोटर से जुड़ा एक उच्च-परिशुद्धता प्लैनेटरी रिड्यूसर से सुसज्जित है। यह ट्रांसमिशन कॉन्फ़िगरेशन Z-अक्ष के साथ ड्रिलिंग हेड को चलाता है और रैपिड अप्रोच, नियंत्रित फीडिंग, रैपिड रिट्रैक्शन और स्टॉपिंग ऑपरेशन का समर्थन करता है। इसमें स्वचालित चिप-ब्रेकिंग, चिप-रिमूवल और पॉज़ फ़ंक्शन भी शामिल हैं, जो मशीनिंग निरंतरता और परिचालन दक्षता में सुधार करते हैं।

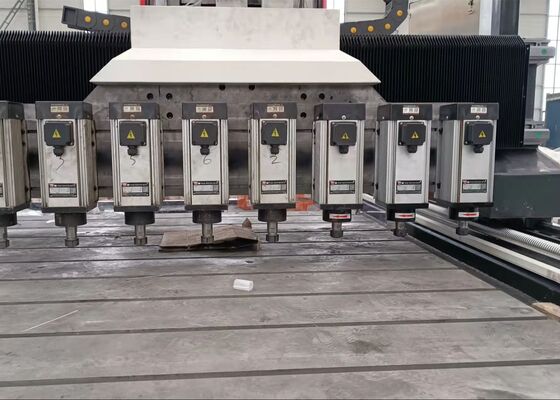

4. ड्रिलिंग पावर हेड:
ड्रिलिंग पावर हेड एक समर्पित तीन-चरण स्पिंडल मोटर से सुसज्जित है जो सीधे परिशुद्धता स्पिंडल असेंबली को चलाता है। स्पिंडल को पांच-पंक्ति जापानी एंगुलर-कॉन्टैक्ट बेयरिंग कॉन्फ़िगरेशन द्वारा समर्थित किया जाता है, जिसमें सामने तीन बेयरिंग और पीछे दो बेयरिंग होते हैं, जो स्थिर स्पिंडल समर्थन प्रदान करते हैं और स्टेपलेस गति समायोजन को सक्षम करते हैं। फीड मैकेनिज्म को एक सर्वो मोटर द्वारा संचालित किया जाता है जिसे परिशुद्धता बॉल स्क्रू असेंबली के साथ जोड़ा जाता है, जो सटीक और उत्तरदायी फीड गति सुनिश्चित करता है। X- और Y-अक्ष सिस्टम सेमी-क्लोज्ड-लूप नियंत्रण के तहत समन्वित गति का समर्थन करते हैं, जिससे मशीन रैखिक और गोलाकार इंटरपोलेशन ऑपरेशन दोनों कर सकती है। स्पिंडल नोज को ड्रिलिंग टूल के सुरक्षित और सटीक क्लैंपिंग प्रदान करने के लिए ईआर टूल होल्डर के साथ फिट किया गया है।
