उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वर्कपीस आकार: | 4000x8000 मिमी | कार्यक्षेत्र की टी-स्लॉट चौड़ाई (मिमी): | 28 |
|---|---|---|---|
| धुरी शंकु: | 1 व्यक्ति | अधिकतम. ड्रिलिंग व्यास (मिमी): | Φ90 |
| अधिकतम. मोटाई (मिमी): | ≤300 | टैपिंग व्यास: | एम3-एम36 |
| तकला गति (आर / मिनट): | 30~3000 | सर्वो स्पिंडल मोटर की शक्ति (किलोवाट): | 22/30/37 |

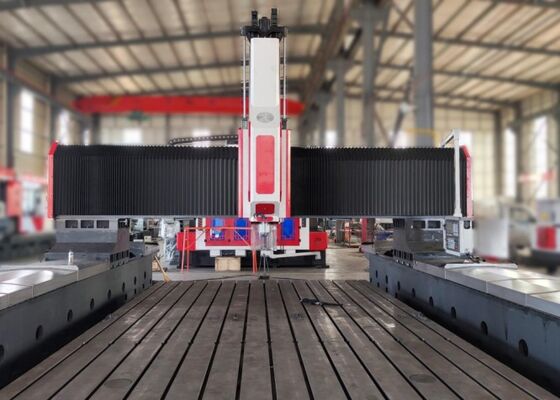

PHD4080 सीएनसी गैन्ट्री प्रकार मोबाइल सीएनसी ड्रिलिंग मिलिंग मशीन स्टील प्लेट फ्लैंज हीट एक्सचेंजर
उत्पाद का परिचय:

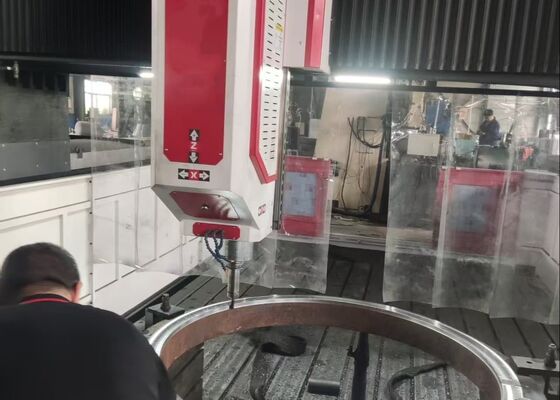

यह उपकरण एक गैन्ट्री प्रकार, मोबाइल सीएनसी उच्च गति ड्रिलिंग और मिलिंग मशीन है, मुख्य रूप से स्टील प्लेटों, फ्लैंग्स, हीट एक्सचेंजर्स पर ड्रिलिंग, टैपिंग और मिलिंग संचालन के लिए डिज़ाइन किया गया है,ट्यूब शीट, घुमावदार बीयरिंग, और अन्य इसी तरह के workpieces. यह कार्बाइड उपकरण और एक आंतरिक शीतलन प्रणाली के साथ उच्च गति ड्रिलिंग का समर्थन करता है. एक KND या सीएनसी बस आधारित नियंत्रण प्रणाली से लैस है,मशीन उपयोगकर्ता के अनुकूल संचालन प्रदान करता है और स्वचालित समर्थन करता है, छोटे और मध्यम बैच उत्पादन के लिए उच्च परिशुद्धता मशीनिंग जिसमें कई प्रकार के वर्कपीस शामिल हैं।
उत्पाद विन्यासः
| मॉडल | PHD4080 | |
| काम करने वाले टुकड़े का आकार | LxW (मिमी) | 4000x8000 |
| कार्यक्षेत्र की टी-स्लॉट चौड़ाई (मिमी) | 28 | |
| ड्रिलिंग पावर हेड | Qty. | 1 या 2 |
| स्पिंडल कॉपर | बीटी50 | |
| अधिकतम ड्रिलिंग व्यास (मिमी) | Φ90 | |
| अधिकतम मोटाई (मिमी) | ≤300 | |
| टैपिंग व्यास | M3-M36 | |
| धुरी गति (r/min) | 30~3000 | |
| सर्वो स्पिंडल मोटर की शक्ति (किलोवाट) | 22/30/37 | |
| पावर हेड की पार्श्व गति (X अक्ष) | अधिकतम क्षैतिज स्ट्रोक (मिमी) | 4000 |
| पार्श्व गति गति (r/min) | 0~6 | |
| पार्श्व गति के लिए सर्वो मोटर की शक्ति (किलोवाट) | 3.6 | |
| गैन्ट्री अनुदैर्ध्य आंदोलन (Y अक्ष) | अधिकतम फ़ीड स्ट्रोक (मिमी) | 8000 |
| फ़ीड चलती गति (m/min) | 0~6 | |
| फीड सर्वो मोटर की शक्ति (किलोवाट) | 3.6/5.5 | |
| ऊर्ध्वाधर राम फ़ीड गति (Z अक्ष) | अधिकतम स्ट्रोक (मिमी) | 1400 |
| गति (m/min) | 0~4 | |
| सर्वो मोटर की शक्ति (किलोवाट) | 3.6 | |
| तीन-अक्षीय स्थिति की सटीकता | एक्स/वाई/जेड/ए/बी/सी (मिमी) | ±0.015/1000 |
| तीन-अक्ष पुनरावृत्ति पोजिशनिंग सटीकता | एक्स/वाई/जेड/ए/बी/सी (मिमी) | ±0.01/1000 |
| विद्युत प्रणाली | सीएनसी प्रणाली | FAGOR/ KND/ GSK |
| औजार परिवर्तक | डिस्क प्रकार (वैकल्पिक) | 24 उपकरण स्थान |
| कुल आकार | LxWxH (m) | 13x6.9x62 |
उत्पाद की विशेषताएं

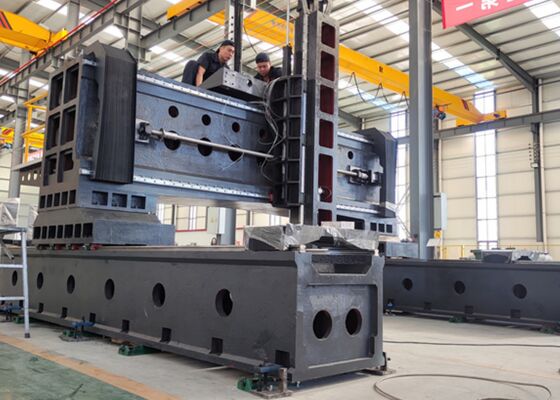

1मशीन में एक मशीन बेड, वर्कटेबल, मोबाइल गैन्ट्री, वर्टिकल रैम-टाइप पावर हेड, हाइड्रोलिक सिस्टम, न्यूमेटिक सिस्टम, कूलिंग सिस्टम, केंद्रीकृत स्नेहन प्रणाली शामिल है।विद्युत नियंत्रण प्रणाली, और स्वचालित चिप हटाने की प्रणाली।
2. इस मशीन श्रृंखला के भीतर, वर्कटेबल और गैन्ट्री को स्वतंत्र संरचनात्मक असेंबली के रूप में कॉन्फ़िगर किया गया है, जिसमें गैन्ट्री दो समर्थन आधारों के साथ चलती है। यह डिजाइन मशीनिंग कठोरता में सुधार करता है,स्थिति की सटीकता, और लोड-बेयरिंग प्रदर्शन, जो मांगपूर्ण ड्रिलिंग प्रक्रियाओं के दौरान स्थिर और विश्वसनीय संचालन सुनिश्चित करता है।
3मशीन में उच्च गुणवत्ता वाली HT300 ग्रे कास्ट आयरन से निर्मित एक वर्कटेबल है, जो सटीक मशीनिंग के लिए एक ठोस और स्थिर आधार प्रदान करती है।
मशीन बिस्तर और कार्य तालिका दोनों प्रीमियम HT300 ग्रे कास्ट आयरन से निर्मित हैं और आंतरिक तनावों को समाप्त करने के लिए दो टेम्परिंग गर्मी उपचार चक्रों के अधीन हैं।उनकी अलग संरचनात्मक विन्यास ड्रिलिंग के दौरान उत्पन्न प्रतिध्वनि को कम करने में मदद करता है, जिससे मशीनिंग स्थिरता में सुधार होता है और कार्बाइड काटने वाले औजारों का सेवा जीवन बढ़ जाता है।
1स्वचालित चिप हटाने की प्रणाली और सर्कुलेशन कूलिंग लिक्विड सिस्टम सहायक प्रसंस्करण समय को कम करते हैं और मैन्युअल हस्तक्षेप को कम करते हैं।ऑपरेटरों को मुख्य रूप से वर्कपीस लोड और अनलोड करने और ड्रिलिंग टूल्स को बदलने की आवश्यकता होती है, नियमित संचालन को सरल बनाने और समग्र उत्पादन दक्षता बढ़ाने के लिए।
2इस मशीन में ताइवान में निर्मित एक उच्च परिशुद्धता BT50 धुरी है, जो कार्बाइड ड्रिल के साथ कुशल मशीनिंग का समर्थन करने के लिए एक आंतरिक शीतलक वितरण प्रणाली से लैस है।एक वायवीय उपकरण क्लैंपिंग सिलेंडर सुविधाजनक और तेजी से उपकरण परिवर्तन के लिए सक्षम बनाता हैउच्च-शक्ति वाले धुरी मोटर को एक सर्वो-चालित सिंक्रोनस बेल्ट ट्रांसमिशन के माध्यम से जोड़ा जाता है, जो विभिन्न मशीनिंग अनुप्रयोगों की आवश्यकताओं को पूरा करने के लिए एक विस्तृत धुरी गति रेंज प्रदान करता है।
3इस सीएनसी ड्रिलिंग मशीन को विशिष्ट वर्कपीस विशेषताओं और मशीनिंग सटीकता आवश्यकताओं को समायोजित करने के लिए इंजीनियर किया गया है,एक कॉम्पैक्ट संरचनात्मक डिजाइन और लचीली प्रसंस्करण क्षमताओं की विशेषतायह गोल संरचनाओं या सीधी रेखाओं में व्यवस्थित छेद पैटर्न को कुशलतापूर्वक संभालता है, विश्वसनीय स्थिति सटीकता के साथ उच्च गति ड्रिलिंग प्रदान करता है।अपने व्यावहारिक विन्यास और लगातार मशीनिंग प्रदर्शन के साथ, यह मशीन सटीक धातु प्लेट प्रसंस्करण के लिए एक लागत प्रभावी समाधान प्रदान करती है।
सीएनसी गेंट्री प्रकार की प्लेट ड्रिलिंग मशीन प्लेट के आकार के वर्कपीस और संरचनात्मक घटकों के सटीक मशीनिंग के लिए विकसित एक मजबूत औद्योगिक समाधान है।यह विशेष रूप से flanges के प्रसंस्करण के लिए उपयुक्त है, डिस्क, छल्ले, फ्लैट प्लेट और इसी तरह के घटक, बशर्ते कि उनकी सामग्री मोटाई मशीन के निर्दिष्ट प्रभावी मशीनिंग रेंज के भीतर बनी रहे।
संरचनात्मक इस्पात निर्माण सुविधाओं में, मशीन संरचनात्मक प्लेटों, कनेक्शन प्लेटों और संबंधित घटकों पर सटीक ड्रिलिंग और फ्रीजिंग करती है,सटीक विधानसभा और विश्वसनीय संरचनात्मक कनेक्शन का समर्थन करनापवन ऊर्जा क्षेत्र में, यह पवन टरबाइन टॉवर घटकों और फ्लैंज इकाइयों के लिए उच्च परिशुद्धता मशीनिंग प्रदान करता है।कठोर पर्यावरणीय परिस्थितियों में आयामी सटीकता और संरचनात्मक विश्वसनीयता सुनिश्चित करने में मदद करना, जिसमें तेज हवाएं और तापमान में उतार-चढ़ाव शामिल हैं। पुल निर्माण में, उपकरण पुल बीम, समर्थन घटकों और संबंधित संरचनात्मक भागों को संसाधित करता है,सटीक उत्पादन को सक्षम, पुल के पूरे जीवनकाल में गतिशील भारों का सामना करने के लिए डिज़ाइन किए गए टिकाऊ कनेक्शन।
