उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| एच बीम चौड़ाई सीमा (मिमी): | 100~1000 | एच बीम ऊंचाई सीमा (मिमी): | 100~500 |
|---|---|---|---|
| चैनल स्टील चौड़ाई सीमा (मिमी): | 100~1000 | चैनल स्टील ऊंचाई सीमा (मिमी): | 100~250 |
| अधिकतम. वर्कपीस की मोटाई (मिमी): | 80 | अधिकतम. वर्कपीस की लंबाई (एम): | 12 या 15 (वैकल्पिक) |
| स्पिंडल होल टेपर: | BT40 | अधिकतम ड्रिलिंग व्यास (मिमी): | 40 |

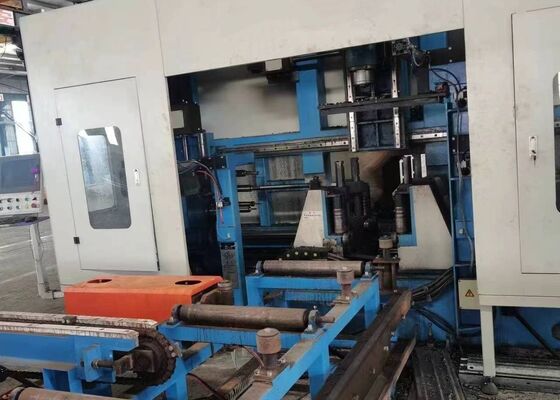

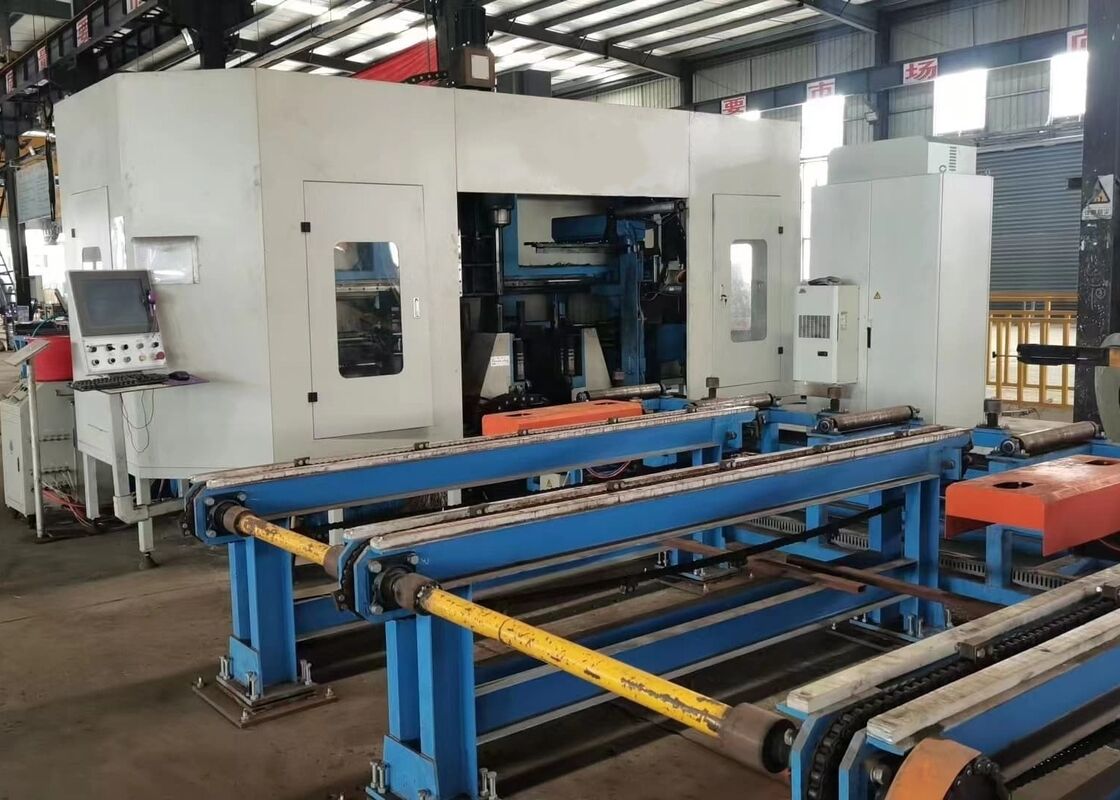

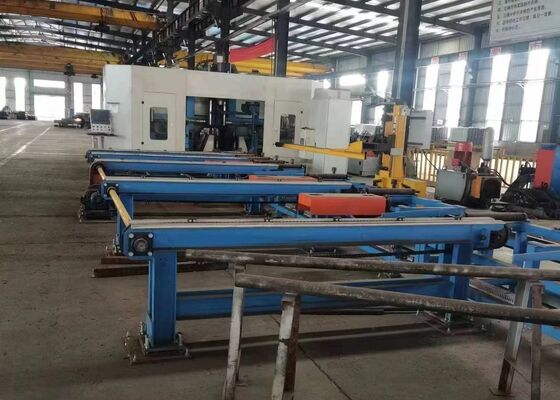

उच्च-सटीक बीम प्रसंस्करण के लिए बहु-स्पिंडल सीएनसी एच बीम ड्रिलिंग मशीन
उत्पाद का परिचय:
सीएनसी एच-बीम ड्रिलिंग मशीन एच-बीम, चैनल सेक्शन, कोण स्टील और अन्य संरचनात्मक स्टील घटकों के उच्च परिशुद्धता ड्रिलिंग, टैपिंग, मार्किंग और स्क्रिबिंग के लिए विशेष रूप से निर्मित है।यह व्यापक रूप से वाणिज्यिक भवनों के लिए इस्पात संरचनाओं के निर्माण में लागू किया जाता है, पार्किंग संरचनाएं, ट्रांसमिशन टावर, ग्रिड टावर, पुल और विभिन्न भारी शुल्क वाले इस्पात निर्माण परियोजनाएं।
1एक विशेष उच्च प्रदर्शन सीएनसी मशीनिंग समाधान विशेष रूप से संरचनात्मक इस्पात निर्माण उद्योग के लिए विकसित किया गया।
2एच बीम और चैनल सेक्शन के तीन किनारों को एक साथ ड्रिल करने में सक्षम, असाधारण मशीनिंग सटीकता, सुसंगत प्रसंस्करण गुणवत्ता और उच्च उत्पादन उत्पादकता प्रदान करता है।
3. सात सीएनसी-नियंत्रित धुरी से लैस, पूरी तरह से स्वचालित सामग्री खिला, स्थिति, और मशीनिंग संचालन को सक्षम।
4. ऑटोकैड और डीएसटीवी फ़ाइल प्रारूपों के साथ पूरी तरह संगत, इंजीनियरिंग चित्रों की स्वचालित व्याख्या और मशीनिंग कार्यक्रमों के प्रत्यक्ष जनरेशन की अनुमति देता है।
उत्पाद पैरामीटर:
| मॉडल | BHD1000/3 |
| H बीम चौड़ाई सीमा (मिमी) | 100~1000 |
| H बीम ऊंचाई सीमा (मिमी) | 100~500 |
| चैनल स्टील चौड़ाई सीमा (मिमी) | 100~1000 |
| चैनल स्टील ऊंचाई सीमा (मिमी) | 100~250 |
| काम के टुकड़े की अधिकतम मोटाई (मिमी) | 80 |
| कार्यक्षेत्र की अधिकतम लंबाई (मी) | 12 या 15 (वैकल्पिक) |
| ड्रिलिंग स्पिंडल Qty. | कुल 3 धुरी, ऊपरी इकाई पर एक धुरी, क्रमशः बाईं ओर और दाईं ओर |
| स्पिंडल छेद कॉपर | बीटी40 |
| अधिकतम ड्रिलिंग व्यास (मिमी) | 40 |
| धुरी मोटर की शक्ति (किलोवाट) | क्या आप परमेश्वर की उपासना करते हैं? |
| धुरी गति (r/min) | 100~3000 |
| स्पिंडल फ़ीडिंग रफ्तार (m/min) | 0~10 |
| एक्स-अक्ष की फ़ीडिंग गति (m/min) | 0~20 |
| उपकरण पत्रिका की मात्रा | 3 |
| उपकरण पत्रिका का प्रकार और क्षमता | पंक्ति प्रकार, 3x4 (वैकल्पिक) |
| चिह्नित इकाई (वैकल्पिक) | डिस्क टाइपिंग, 36 वर्ण, वर्ण आकार Φ10 मिमी |
| सीएनसी प्रणाली | जर्मन, जापान, चीन |
| शीतलन विधि | स्प्रे कूलिंग, आंतरिक कूलिंग + बाहरी कूलिंग |
| मशीन का कुल आकार (एम) | लगभग 33x5.5x35 |
| कुल शक्ति ((kW) | लगभग 60 |
| उपरोक्त मापदंडों को ग्राहक की विशिष्ट आवश्यकताओं के अनुसार समायोजित और बदला जा सकता है। | |
उत्पाद की विशेषताएं:
1सामग्री खिला प्रणाली में एक सीएनसी-नियंत्रित क्लैंपिंग गाड़ी शामिल है जो उच्च प्रदर्शन वाले सर्वो मोटर्स द्वारा संचालित होती है,पूरे मशीनिंग प्रक्रिया के दौरान असाधारण पोजिशनिंग सटीकता और दोहराव के साथ तेजी से वर्कपीस परिवहन सुनिश्चित करना.
2तीन उच्च गति BT40 परिशुद्धता धुरी इकाइयों को एच बीम अनुभागों की तीनों सतहों को एक साथ मशीनिंग करने के लिए व्यवस्थित किया गया है।स्पिंडल के माध्यम से शीतलक और स्पिंडल गति के साथ कार्बाइड ड्रिलिंग का समर्थन करना 3 तक1000 आरपीएम, प्रणाली एक एकीकृत श्रृंखला प्रकार के चिप कन्वेयर के माध्यम से बेहतर ड्रिलिंग प्रदर्शन, उत्कृष्ट छेद गुणवत्ता और कुशल चिप निकासी प्रदान करती है।
3उपकरण एक उन्नत न्यूनतम मात्रा स्नेहन (एमक्यूएल) प्रणाली से लैस है जो आंतरिक और बाहरी शीतल द्रव वितरण दोनों का समर्थन करता है।प्रत्येक धुरी संयोजन एक स्वतंत्र बाहरी शीतलक नलिका और एक आंतरिक शीतलक चैनल से सुसज्जित है, ऑपरेटरों को विशिष्ट मशीनिंग आवश्यकताओं के अनुसार आंतरिक शीतलन, बाहरी शीतलन, या एक संयुक्त शीतलन मोड का चयन करने की अनुमति देता है।
4. एक वैकल्पिक स्वचालित उपकरण चेंजर (एटीसी) मैन्युअल हस्तक्षेप के बिना पूरी तरह से स्वचालित उपकरण प्रतिस्थापन करने के लिए उपलब्ध है। यह सुविधा महत्वपूर्ण रूप से उपकरण परिवर्तन समय को छोटा करती है,मशीन के निष्क्रिय समय को कम करता है, और समग्र उत्पादन दक्षता में वृद्धि करता है।
5. एक वैकल्पिक हाइड्रोलिक सीएनसी घूर्णी डिस्क अंकन प्रणाली मशीन में एकीकृत किया जा सकता है. एक उच्च परिशुद्धता सर्वो मोटर द्वारा संचालित,मार्किंग डिस्क स्वचालित रूप से 36 चयन योग्य वर्णों के बीच अनुक्रमित करता हैस्टील के संरचनात्मक घटकों के लिए तेज़, सटीक और अत्यधिक दोहराए जाने योग्य पहचान चिह्न प्रदान करता है।
6एकीकृत स्वचालित लिखना और टैप करने के कार्य पारंपरिक मैनुअल लेआउट प्रक्रियाओं की आवश्यकता को समाप्त करते हैं।स्क्रिबिंग इकाई सटीक रूप से वेल्डिंग संदर्भ लाइनों दोनों flanges और H- बीम के वेब पर उत्पादन करता है, जबकि टैपिंग फ़ंक्शन सीधे संरचनात्मक सदस्यों में घुमावदार छेद को मशीन करता है, मशीनिंग सटीकता में सुधार करता है, मैनुअल श्रम को कम करता है, और विनिर्माण उत्पादकता बढ़ाता है।
7सामग्री खिला और मशीनिंग संचालन के दौरान, workpiece उठाने, पार्श्व स्थिति, clamping, ताला, और रिलीज सभी हाइड्रोलिक नियंत्रित कर रहे हैं।यह पूरी तरह से हाइड्रोलिक काम होल्डिंग प्रणाली सुरक्षित सामग्री निर्धारण सुनिश्चित करता है, उत्कृष्ट मशीनिंग स्थिरता, और निरंतर उत्पादन के दौरान विश्वसनीय प्रदर्शन।
8नियंत्रण मंच एक औद्योगिक कंप्यूटर को एक पीएलसी आधारित सीएनसी प्रणाली के साथ एकीकृत करता है जो अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त निर्माताओं द्वारा आपूर्ति किए गए प्रीमियम घटकों का उपयोग करता है।कई प्रोग्रामिंग विधियों का समर्थन किया जाता है, जबकि AutoCAD, TEKLA Structures, DXF और DSTV फ़ाइलों से उत्पन्न मशीनिंग डेटा को सीधे आयात किया जा सकता है, प्रोग्रामिंग प्रक्रियाओं को सरल बनाता है और उत्पादन प्रबंधन दक्षता में सुधार करता है।
प्रदर्शन कार्य टुकड़ों में विभिन्न फ्लैंज चौड़ाई और वेब मोटाई के साथ मानक एच बीम नमूने शामिल हैं, साथ ही विभिन्न विनिर्देशों के चैनल स्टील के नमूने,मशीन के मशीनिंग प्रदर्शन का एक व्यापक प्रदर्शन प्रदान करनाये प्रतिनिधि नमूने स्पष्ट रूप से सटीक छेद की स्थिति, उच्च गुणवत्ता वाले घुमावदार छेद, और तेज, अच्छी तरह से परिभाषित अंकन परिणामों को प्रदर्शित करते हैं, जिससे ग्राहकों, इंजीनियरों,और गुणवत्ता निरीक्षकों को सही ढंग से उपकरण की मशीनिंग सटीकता का मूल्यांकन करने के लिए, प्रसंस्करण स्थिरता, और व्यावहारिक परिचालन स्थितियों में समग्र उत्पादन विश्वसनीयता।
उच्च गति सीएनसी एच-बीम ड्रिलिंग, मार्किंग और टैपिंग मशीन का व्यापक रूप से संरचनात्मक इस्पात निर्माण संयंत्रों, पुल इंजीनियरिंग और अन्य भारी इस्पात निर्माण उद्योगों में उपयोग किया जाता है।इस्पात निर्माण संयंत्रों के भीतर, उपकरण संरचनात्मक फ्रेम, स्तंभों और समर्थन प्रणालियों के लिए उपयोग की जाने वाली एच बीम पर उच्च परिशुद्धता ड्रिलिंग, टैपिंग, मार्किंग और स्क्रिपिंग करता है,कुशल असेंबली और विश्वसनीय संरचनात्मक प्रदर्शन के लिए सटीक मशीनीकृत घटकों की आपूर्तिपुल निर्माण परियोजनाओं में, यह एच-बीम सदस्यों की सटीक मशीनिंग प्रदान करता है, कनेक्शन सटीकता, संरचनात्मक अखंडता और दीर्घकालिक भार सहन करने के प्रदर्शन में सुधार करता है।उच्च मशीनिंग दक्षता को जोड़कर, उत्कृष्ट परिशुद्धता और विश्वसनीय परिचालन स्थिरता, मशीन आधुनिक इस्पात संरचना उत्पादन और बड़े पैमाने पर बुनियादी ढांचे के निर्माण के लिए एक आदर्श विनिर्माण समाधान प्रदान करती है।
