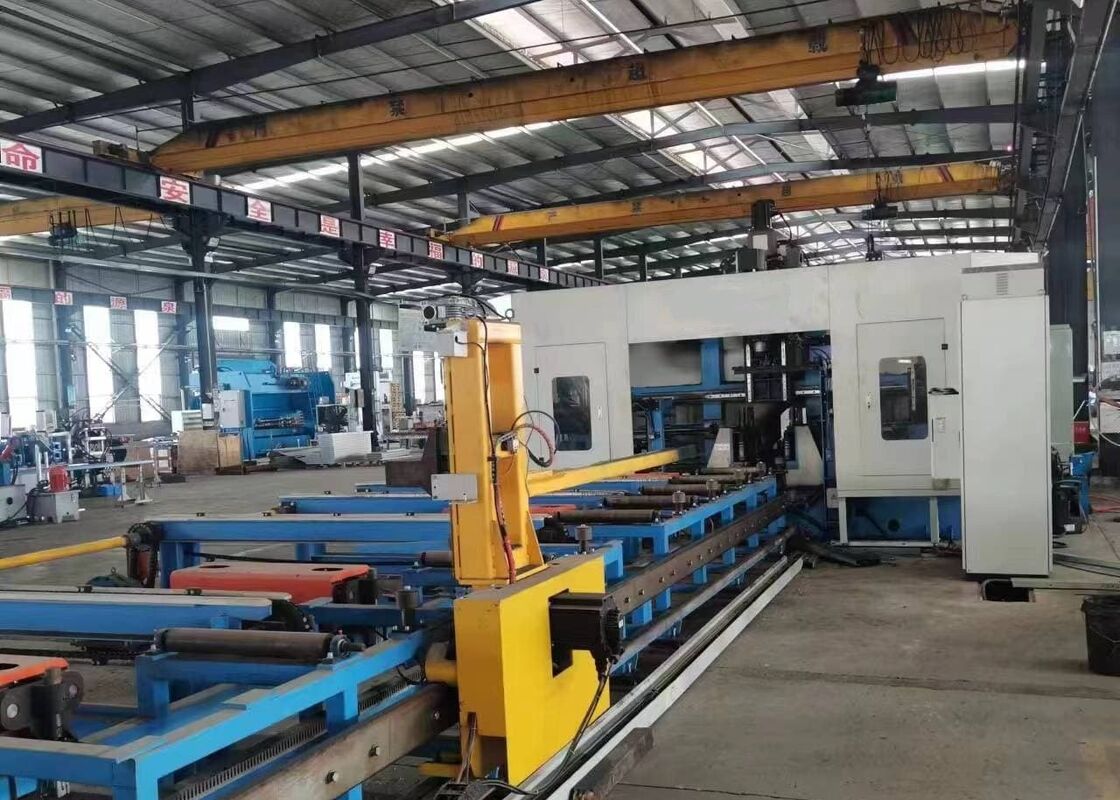

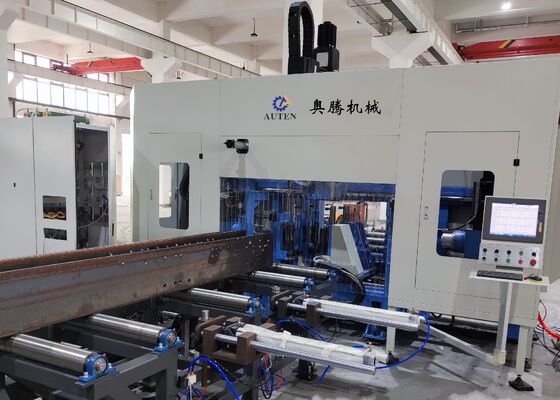

स्वचालित सीएडी प्रोग्रामिंग प्रणाली के साथ स्मार्ट सीएनसी एच बीम ड्रिलिंग मशीन
उत्पाद का परिचय:
सीएनसी एच-बीम ड्रिलिंग मशीन एच-बीम, चैनल सेक्शन, कोण स्टील और अन्य संरचनात्मक स्टील घटकों के उच्च परिशुद्धता ड्रिलिंग, टैपिंग, मार्किंग और स्क्रिबिंग के लिए विशेष रूप से निर्मित है।यह व्यापक रूप से वाणिज्यिक भवनों के लिए इस्पात संरचनाओं के निर्माण में लागू किया जाता है, पार्किंग संरचनाएं, ट्रांसमिशन टावर, ग्रिड टावर, पुल और विभिन्न भारी शुल्क वाले इस्पात निर्माण परियोजनाएं।
1एक विशेष उच्च प्रदर्शन सीएनसी मशीनिंग समाधान विशेष रूप से संरचनात्मक इस्पात निर्माण उद्योग के लिए विकसित किया गया।
2एच बीम और चैनल सेक्शन के तीन किनारों को एक साथ ड्रिल करने में सक्षम, असाधारण मशीनिंग सटीकता, सुसंगत प्रसंस्करण गुणवत्ता और उच्च उत्पादन उत्पादकता प्रदान करता है।
3. सात सीएनसी-नियंत्रित धुरी से लैस, पूरी तरह से स्वचालित सामग्री खिला, स्थिति, और मशीनिंग संचालन को सक्षम।
4. ऑटोकैड और डीएसटीवी फ़ाइल प्रारूपों के साथ पूरी तरह संगत, इंजीनियरिंग चित्रों की स्वचालित व्याख्या और मशीनिंग कार्यक्रमों के प्रत्यक्ष जनरेशन की अनुमति देता है।
उत्पाद पैरामीटर:
| मॉडल | BHD1000/3 |
| H बीम चौड़ाई सीमा (मिमी) | 100~1000 |
| H बीम ऊंचाई सीमा (मिमी) | 100~500 |
| चैनल स्टील चौड़ाई सीमा (मिमी) | 100~1000 |
| चैनल स्टील ऊंचाई सीमा (मिमी) | 100~250 |
| काम के टुकड़े की अधिकतम मोटाई (मिमी) | 80 |
| कार्यक्षेत्र की अधिकतम लंबाई (मी) | 12 या 15 (वैकल्पिक) |
| ड्रिलिंग स्पिंडल Qty. | कुल 3 धुरी, ऊपरी इकाई पर एक धुरी, क्रमशः बाईं ओर और दाईं ओर |
| स्पिंडल छेद कॉपर | बीटी40 |
| अधिकतम ड्रिलिंग व्यास (मिमी) | 40 |
| धुरी मोटर की शक्ति (किलोवाट) | क्या आप परमेश्वर की उपासना करते हैं? |
| धुरी गति (r/min) | 100~3000 |
| स्पिंडल फ़ीडिंग रफ्तार (m/min) | 0~10 |
| एक्स-अक्ष की फ़ीडिंग गति (m/min) | 0~20 |
| उपकरण पत्रिका की मात्रा | 3 |
| उपकरण पत्रिका का प्रकार और क्षमता | पंक्ति प्रकार, 3x4 (वैकल्पिक) |
| चिह्नित इकाई (वैकल्पिक) | डिस्क टाइपिंग, 36 वर्ण, वर्ण आकार Φ10 मिमी |
| सीएनसी प्रणाली | जर्मन, जापान, चीन |
| शीतलन विधि | स्प्रे कूलिंग, आंतरिक कूलिंग + बाहरी कूलिंग |
| मशीन का कुल आकार (एम) | लगभग 33x5.5x35 |
| कुल शक्ति ((kW) | लगभग 60 |
| उपरोक्त मापदंडों को ग्राहक की विशिष्ट आवश्यकताओं के अनुसार समायोजित और बदला जा सकता है। | |
उत्पाद की विशेषताएं:
1सामग्री हैंडलिंग प्रणाली एक सीएनसी-नियंत्रित clamping गाड़ी उच्च प्रदर्शन servo मोटर्स द्वारा संचालित से लैस है,पूरे मशीनिंग चक्र के दौरान उत्कृष्ट पोजिशनिंग सटीकता और दोहराव सुनिश्चित करते हुए तेजी से और स्थिर वर्कपीस स्थानांतरण को सक्षम करना.
2. तीन उच्च गति BT40 परिशुद्धता धुरी इकाइयों एच बीम वर्गों के तीन चेहरे को एक साथ संसाधित करने के लिए विन्यस्त कर रहे हैं। कार्बाइड ड्रिलिंग के लिए समर्थन के साथ, धुरी के माध्यम से शीतलक आपूर्ति,और स्पिंडल गति 3 तक पहुँचने के लिए1000 आरपीएम, प्रणाली एकीकृत श्रृंखला प्रकार के चिप कन्वेयर प्रणाली के माध्यम से उत्कृष्ट ड्रिलिंग दक्षता, उत्कृष्ट छेद गुणवत्ता, और प्रभावी चिप हटाने प्रदान करता है।
3मशीन में एक उन्नत न्यूनतम मात्रा स्नेहन (एमक्यूएल) शीतलन प्रणाली शामिल है जिसमें आंतरिक और बाहरी शीतलक आपूर्ति दोनों क्षमताएं हैं।प्रत्येक धुरी एक स्वतंत्र बाहरी शीतलक नलिका और आंतरिक शीतलक मार्ग से सुसज्जित है, जो विभिन्न उपकरण स्थितियों और मशीनिंग आवश्यकताओं के अनुसार आंतरिक शीतलन, बाहरी शीतलन या संयुक्त शीतलन मोड के बीच लचीला चयन की अनुमति देता है।
4. एक वैकल्पिक स्वचालित उपकरण चेंजर (एटीसी) प्रणाली मैन्युअल संचालन के बिना पूरी तरह से स्वचालित उपकरण प्रतिस्थापन प्राप्त करने के लिए स्थापित किया जा सकता है। यह विन्यास प्रभावी रूप से उपकरण परिवर्तन समय को कम करता है,गैर मशीनिंग अंतराल को कम करता है, और समग्र उत्पादन दक्षता में सुधार करता है।
5. मशीन एक हाइड्रोलिक सीएनसी घूर्णी डिस्क अंकन प्रणाली के साथ वैकल्पिक रूप से सुसज्जित किया जा सकता है। एक परिशुद्धता सर्वो मोटर द्वारा संचालित, अंकन डिस्क स्वचालित रूप से 36 वर्णों के बीच चयन और सूचकांक,शीघ्रता प्रदान करनासंरचनात्मक इस्पात भागों के लिए सटीक और दोहराए जाने योग्य घटक पहचान।
6एकीकृत स्वचालित चिह्न और टैपिंग कार्य पारंपरिक मैनुअल मार्किंग और ड्रिलिंग तैयारी प्रक्रियाओं को समाप्त करते हैं।स्क्रिबिंग इकाई सटीक दोनों एच बीम flanges और वेब पर वेल्डिंग संदर्भ लाइनों उत्पन्न करता है, जबकि टैपिंग फ़ंक्शन सीधे संरचनात्मक घटकों पर थ्रेड किए गए छेद का उत्पादन करता है, मशीनिंग सटीकता को बढ़ाता है, श्रम आवश्यकताओं को कम करता है, और समग्र विनिर्माण दक्षता में सुधार करता है।
7पूरी फीडिंग और मशीनिंग प्रक्रिया के दौरान, वर्कपीस लिफ्टिंग, साइड पोजिशनिंग, क्लैंपिंग, लॉकिंग और रिलीज़ एक्शंस को हाइड्रोलिक सिस्टम द्वारा पूरी तरह से नियंत्रित किया जाता है।यह उन्नत हाइड्रोलिक काम होल्डिंग समाधान विश्वसनीय सामग्री निर्धारण सुनिश्चित करता है, उत्कृष्ट मशीनिंग स्थिरता, और निरंतर औद्योगिक उत्पादन के दौरान लगातार प्रदर्शन।
8सीएनसी नियंत्रण मंच एक औद्योगिक कंप्यूटर को पीएलसी आधारित सीएनसी प्रणाली के साथ जोड़ता है, जो अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त आपूर्तिकर्ताओं के उच्च गुणवत्ता वाले घटकों का उपयोग करता है।प्रणाली कई प्रोग्रामिंग विधियों का समर्थन करती है और ऑटोकैड से उत्पन्न मशीनिंग डेटा के प्रत्यक्ष आयात की अनुमति देती है, TEKLA Structures, DXF, और DSTV फ़ाइलें, प्रोग्रामिंग संचालन को सरल बनाने और उत्पादन प्रबंधन दक्षता में वृद्धि।

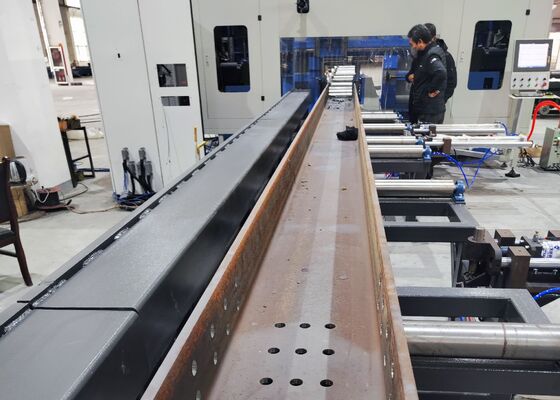

प्रदर्शन कार्य टुकड़े में विभिन्न फ्लैंज चौड़ाई और वेब मोटाई के साथ मानक एच बीम नमूने शामिल हैं, साथ ही विभिन्न विनिर्देशों के चैनल स्टील के घटक भी शामिल हैं,मशीन की मशीनिंग क्षमताओं का व्यापक मूल्यांकन प्रदान करनाइन प्रतिनिधि नमूनों में सटीक छेद की स्थिति, उत्कृष्ट धागे की गुणवत्ता और स्पष्ट अंकन प्रदर्शन का प्रभावी ढंग से प्रदर्शन किया गया है, जिससे ग्राहक, इंजीनियर,उपकरण की मशीनिंग सटीकता का आकलन करने के लिए और गुणवत्ता नियंत्रण कर्मियों, उत्पादन स्थिरता और वास्तविक कार्य परिस्थितियों में परिचालन विश्वसनीयता।
उच्च गति सीएनसी एच बीम ड्रिलिंग, मार्किंग और टैपिंग मशीन का व्यापक रूप से संरचनात्मक इस्पात निर्माण सुविधाओं, पुल निर्माण परियोजनाओं में उपयोग किया जाता है,और अन्य भारी इस्पात विनिर्माण उद्योगइस्पात निर्माण संयंत्रों में, उपकरण संरचनात्मक फ्रेम, स्तंभों और समर्थन इकाइयों के लिए उपयोग किए जाने वाले एच बीम पर उच्च परिशुद्धता ड्रिलिंग, टैपिंग, मार्किंग और स्क्रिबिंग ऑपरेशन करता है।कुशल स्थापना और विश्वसनीय संरचनात्मक प्रदर्शन के लिए सटीक रूप से संसाधित घटकों को प्रदान करनापुल इंजीनियरिंग अनुप्रयोगों में, मशीन एच-बीम सदस्यों की सटीक मशीनिंग प्रदान करती है, कनेक्शन सटीकता, संरचनात्मक ताकत और दीर्घकालिक भार सहन क्षमता में सुधार करती है।उच्च प्रसंस्करण दक्षता को एकीकृत करके, असाधारण मशीनिंग सटीकता, और स्थिर परिचालन प्रदर्शन,उपकरण आधुनिक इस्पात संरचना निर्माण और बड़े पैमाने पर बुनियादी ढांचे के विकास के लिए एक उन्नत विनिर्माण समाधान प्रदान करता है.
