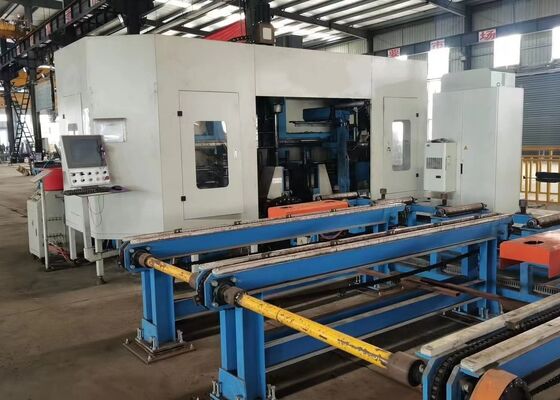

औद्योगिक उच्च गति सीएनसी एच बीम ड्रिलिंग मशीन तीन स्वतंत्र स्पिंडल के साथ

तीन स्वतंत्र धुरी के साथ औद्योगिक उच्च गति सीएनसी एच बीम ड्रिलिंग मशीन

उत्पाद का परिचय:

यह सीएनसी बीम ड्रिलिंग लाइन विशेष रूप से एच बीम संरचनात्मक घटकों पर उच्च परिशुद्धता ड्रिलिंग अनुप्रयोगों के लिए इंजीनियर है। तीन उच्च गति परिशुद्धता धुरी इकाइयों से लैस है,मशीन उत्कृष्ट मशीनिंग सटीकता और परिचालन सुविधा के साथ कुशल बहु-दिशात्मक ड्रिलिंग प्रदर्शन प्रदान करती हैइस्पात निर्माण उद्योग के लिए एक विश्वसनीय और उन्नत प्रसंस्करण समाधान के रूप में, इसे विभिन्न क्षेत्रों में व्यापक रूप से लागू किया जाता है, जिसमें निर्माण इस्पात संरचनाएं, पुल इंजीनियरिंग,ट्रांसमिशन टॉवर निर्माण, और बड़े पैमाने पर ग्रिड संरचना परियोजनाएं।

उत्पाद विन्यास की जानकारी:

उत्पाद की विशेषताएं

1. 3 डी सीएनसी एच बीम ड्रिलिंग और काटने की मशीन एक भारी शुल्क मशीन फ्रेम, सीएनसी खिला प्रणाली, सामग्री परिवहन प्रणाली, विद्युत नियंत्रण प्रणाली, हाइड्रोलिक प्रणाली, शीतलन प्रणाली से बना है,स्नेहन प्रणाली, स्क्रैप संग्रह इकाई, और अन्य सहायक घटकों.उपकरण विशेष रूप से बड़े आकार के एच बीमों के मशीनिंग के लिए अनुकूलित हैयह निरंतर स्वचालित उत्पादन का समर्थन करता है और उत्कृष्ट प्रसंस्करण दक्षता और परिचालन स्थिरता प्रदान करता है।

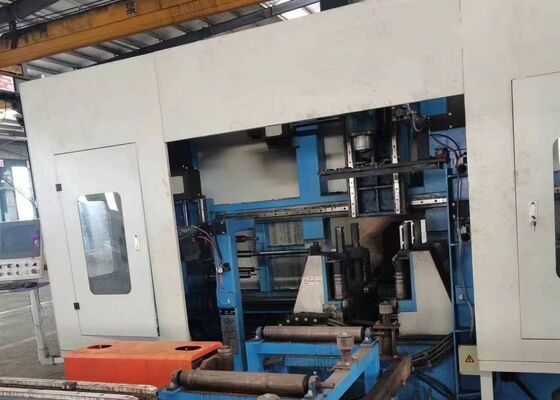

2मशीन संरचना में मुख्य बिस्तर, सीएनसी स्लाइडिंग टेबल असेंबली, सहायक तंत्र, ऊपरी क्लैंपिंग इकाइयां, साइड क्लैंपिंग इकाइयां और वर्कपीस डिटेक्शन सिस्टम शामिल हैं।सीएनसी स्लाइडिंग इकट्ठा फिक्स्ड पक्ष स्लाइड शामिल हैंविशेष रूप से एच बीम मशीनिंग के लिए विकसित, प्रत्येक स्लाइडिंग असेंबली में एक स्लाइडिंग प्लेट, स्लाइड बेस, स्पिंडल हेडस्टॉक,उच्च गति यांत्रिक धुरी, उपकरण सिलेंडर, चर आवृत्ति मोटर, सर्वो मोटर, रैखिक गाइडवे और सटीक लीड शिकंजा, सटीक स्थिति और स्थिर मशीनिंग प्रदर्शन सुनिश्चित करते हैं।

3सीएनसी खिला प्रणाली समर्थन ब्रैकेट, रैक-और-पिनियन ट्रांसमिशन तंत्र, सर्वो मोटर्स, reducers, और खिला manipulators से बना है।manipulator सटीक रूप से एक्स अक्ष दिशा के साथ एच बीम workpieces स्थानांतरित, सटीक खिला नियंत्रण और पूरे मशीनिंग प्रक्रिया के दौरान विश्वसनीय स्थिति सुनिश्चित करता है।

4सामग्री हैंडलिंग प्रणाली में एक इन-फीड कन्वेयर और एक आउट-फीड कन्वेयर दोनों शामिल हैं। इन-फीड कन्वेयर में कन्वेयर सपोर्ट, सपोर्ट रोलर्स और पार्श्व पोजिशनिंग तंत्र शामिल हैं,जो स्टील प्रोफाइल के परिवहन के लिए डिज़ाइन किए गए हैं, सटीक वाई-अक्ष स्थिति प्राप्त करें, और कुशल और स्थिर सामग्री लोडिंग के लिए सीएनसी फ़ीडिंग सिस्टम के साथ सहयोग करें।आउट-फीड कन्वेयर डिस्चार्ज समर्थन और रोलर इकट्ठा से बना है, मशीनिंग के बाद तैयार कार्य टुकड़ों के सुचारू परिवहन को सुनिश्चित करता है।

5शीतलन प्रणाली आंतरिक और बाहरी शीतलन विधियों का एक संयोजन अपनाती है, जो ड्रिलिंग संचालन के दौरान प्रभावी गर्मी अपव्यय के लिए तेल धुंध स्नेहन तकनीक का उपयोग करती है।यह उन्नत शीतलन समाधान शीतलक खपत को कम करता है, उत्पादन लागत दक्षता में सुधार करता है, पर्यावरण के अनुकूल विनिर्माण का समर्थन करता है, और थर्मल पहनने को कम करके ड्रिल टूल सेवा जीवन का विस्तार करता है।

6हाइड्रोलिक प्रणाली ऊपरी क्लैंपिंग तंत्र, साइड क्लैंपिंग तंत्र, उपकरण सिलेंडर और अन्य हाइड्रोलिक संचालित घटकों के लिए विश्वसनीय शक्ति समर्थन प्रदान करती है,स्थिर वर्कपीस निर्धारण और मशीन के विश्वसनीय संचालन सुनिश्चित करना.

7वायवीय प्रणाली, खिलाई जाने वाले संचालक, पता लगाने वाले सिलेंडर और अन्य वायवीय संचालित घटकों के लिए संपीड़ित वायु शक्ति प्रदान करती है।तेजी से प्रतिक्रिया और विश्वसनीय स्वचालन प्रदर्शन सुनिश्चित करना.

8स्नेहन प्रणाली केंद्रीकृत स्वचालित स्नेहन और मैनुअल स्नेहन विधियों को जोड़ती है।केंद्रीकृत स्नेहन प्रणाली महत्वपूर्ण चलती घटकों के लिए समय पर और सटीक स्नेहन प्रदान करता है, जिसमें रैखिक गाइडवे और लीड स्क्रू असेंबली शामिल हैं, प्रभावी रूप से यांत्रिक पहनने को कम करते हैं और दीर्घकालिक मशीनिंग सटीकता बनाए रखते हैं।

9मशीन नियंत्रण प्रणाली एक औद्योगिक कंप्यूटर, पीएलसी नियंत्रक और संबंधित नियंत्रण घटकों को एकीकृत करती है ताकि बुद्धिमान और स्वचालित संचालन प्रदान किया जा सके।प्रसंस्करण कार्यक्रम सीएडी चित्रों को आयात करके या यूएसबी इंटरफेस या कीबोर्ड इनपुट के माध्यम से मशीनिंग मापदंडों को दर्ज करके उत्पन्न किए जा सकते हैंकार्यक्रमों को आवश्यकतानुसार भाग संख्याओं के अनुसार संग्रहीत, वापस बुलाया, प्रदर्शित और स्थानांतरित किया जा सकता है।प्रणाली भी पूरे उत्पादन चक्र के पूर्ण स्वचालित निष्पादन को सक्षम करते हुए व्यक्तिगत मशीनिंग मापदंडों के मैनुअल समायोजन का समर्थन करती है, परिचालन लचीलापन और विनिर्माण दक्षता में काफी सुधार।

नमूना प्रदर्शन सत्रों के दौरान, सीएनसी बीम और शीट धातु ड्रिलिंग, अंकन, and shearing machine effectively demonstrates its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different sizesइन प्रदर्शनों में दिखाए गए नमूने स्पष्ट रूप से उपकरण की सटीक छेद प्लेसमेंट, साफ टैप किए गए धागे और अच्छी तरह से परिभाषित मार्किंग पैटर्न प्राप्त करने की क्षमता को उजागर करते हैं।इस प्रकार वास्तविक दुनिया के अनुप्रयोगों में इसकी असाधारण सटीकता और विश्वसनीयता को पूरी तरह से दर्शाता है.

उच्च गति सीएनसी एच-बीम ड्रिलिंग, मार्किंग, और कतरनी मशीन मुख्य रूप से इस्पात संरचना विनिर्माण सुविधाओं और पुल निर्माण परियोजनाओं में उपयोग किया जाता है।यह फ्रेम और समर्थन संरचनाओं में उपयोग किए जाने वाले एच बीमों का सटीक मशीनिंग सुनिश्चित करता हैपुल निर्माण में उपकरण एच बीम पर उच्च परिशुद्धता ड्रिलिंग संचालन करता है,पुलों की संरचनात्मक अखंडता में सुधार और उन्हें दीर्घकालिक भारों का प्रभावी ढंग से सामना करने में सक्षम बनानाअपनी असाधारण परिचालन दक्षता के साथ, यह मशीन इन आवश्यक बुनियादी ढांचा क्षेत्रों के लिए विश्वसनीय समर्थन प्रदान करती है, जिससे संबंधित परियोजनाओं की सुचारू प्रगति में योगदान मिलता है।
