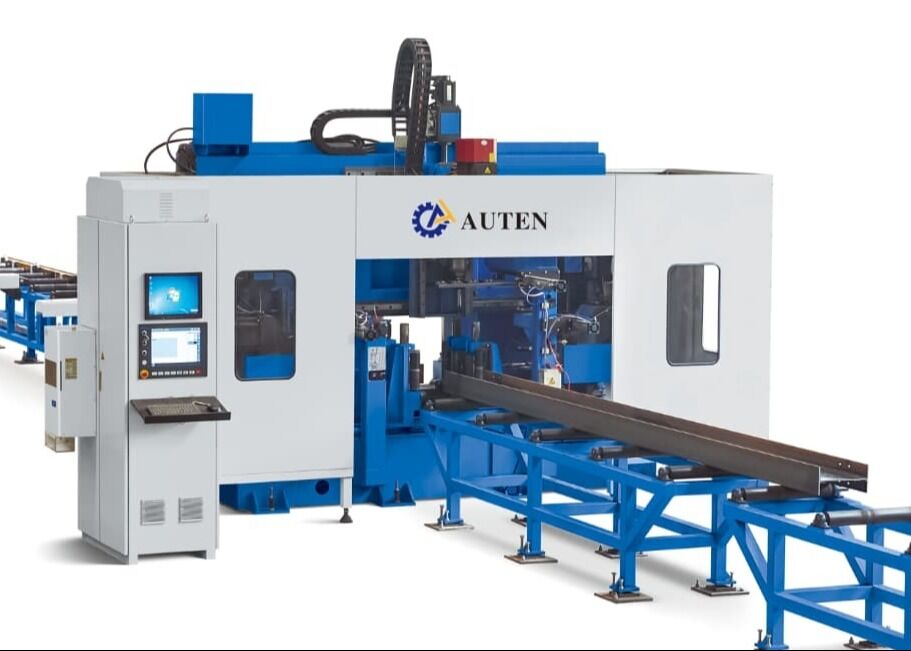

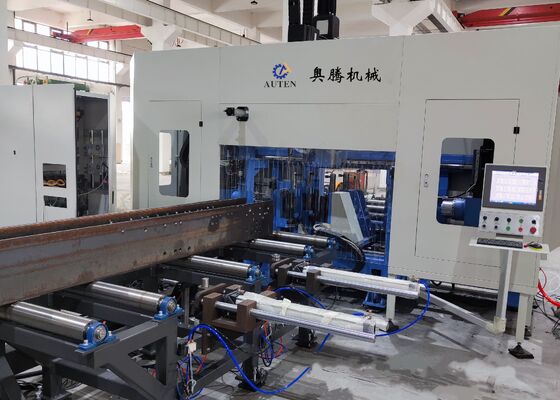

उन्नत सीएनसी एच बीम ड्रिलिंग मशीन BT40 हाई स्पीड स्पिंडल तकनीक के साथ
उत्पाद का परिचय:
सीएनसी एच-बीम ड्रिलिंग मशीन एच-बीम, चैनल सेक्शन, कोण स्टील और अन्य संरचनात्मक स्टील घटकों के उच्च परिशुद्धता ड्रिलिंग, टैपिंग, मार्किंग और स्क्रिबिंग के लिए विशेष रूप से निर्मित है।यह व्यापक रूप से वाणिज्यिक भवनों के लिए इस्पात संरचनाओं के निर्माण में लागू किया जाता है, पार्किंग संरचनाएं, ट्रांसमिशन टावर, ग्रिड टावर, पुल और विभिन्न भारी शुल्क वाले इस्पात निर्माण परियोजनाएं।
1एक विशेष उच्च प्रदर्शन सीएनसी मशीनिंग समाधान विशेष रूप से संरचनात्मक इस्पात निर्माण उद्योग के लिए विकसित किया गया।
2एच बीम और चैनल सेक्शन के तीन किनारों को एक साथ ड्रिल करने में सक्षम, असाधारण मशीनिंग सटीकता, सुसंगत प्रसंस्करण गुणवत्ता और उच्च उत्पादन उत्पादकता प्रदान करता है।
3. सात सीएनसी-नियंत्रित धुरी से लैस, पूरी तरह से स्वचालित सामग्री खिला, स्थिति, और मशीनिंग संचालन को सक्षम।
4. ऑटोकैड और डीएसटीवी फ़ाइल प्रारूपों के साथ पूरी तरह संगत, इंजीनियरिंग चित्रों की स्वचालित व्याख्या और मशीनिंग कार्यक्रमों के प्रत्यक्ष जनरेशन की अनुमति देता है।
उत्पाद पैरामीटर:
| मॉडल | BHD1000/3 |
| H बीम चौड़ाई सीमा (मिमी) | 100~1000 |
| H बीम ऊंचाई सीमा (मिमी) | 100~500 |
| चैनल स्टील चौड़ाई सीमा (मिमी) | 100~1000 |
| चैनल स्टील ऊंचाई सीमा (मिमी) | 100~250 |
| काम के टुकड़े की अधिकतम मोटाई (मिमी) | 80 |
| कार्यक्षेत्र की अधिकतम लंबाई (मी) | 12 या 15 (वैकल्पिक) |
| ड्रिलिंग स्पिंडल Qty. | कुल 3 धुरी, ऊपरी इकाई पर एक धुरी, क्रमशः बाईं ओर और दाईं ओर |
| स्पिंडल छेद कॉपर | बीटी40 |
| अधिकतम ड्रिलिंग व्यास (मिमी) | 40 |
| धुरी मोटर की शक्ति (किलोवाट) | क्या आप परमेश्वर की उपासना करते हैं? |
| धुरी गति (r/min) | 100~3000 |
| स्पिंडल फ़ीडिंग रफ्तार (m/min) | 0~10 |
| एक्स-अक्ष की फ़ीडिंग गति (m/min) | 0~20 |
| उपकरण पत्रिका की मात्रा | 3 |
| उपकरण पत्रिका का प्रकार और क्षमता | पंक्ति प्रकार, 3x4 (वैकल्पिक) |
| चिह्नित इकाई (वैकल्पिक) | डिस्क टाइपिंग, 36 वर्ण, वर्ण आकार Φ10 मिमी |
| सीएनसी प्रणाली | जर्मन, जापान, चीन |
| शीतलन विधि | स्प्रे कूलिंग, आंतरिक कूलिंग + बाहरी कूलिंग |
| मशीन का कुल आकार (एम) | लगभग 33x5.5x35 |
| कुल शक्ति ((kW) | लगभग 60 |
| उपरोक्त मापदंडों को ग्राहक की विशिष्ट आवश्यकताओं के अनुसार समायोजित और बदला जा सकता है। | |
उत्पाद की विशेषताएं:
1सामग्री खिला प्रणाली एक सीएनसी नियंत्रित clamping गाड़ी उच्च प्रदर्शन servo मोटर्स द्वारा संचालित अपनाया,पूरे मशीनिंग प्रक्रिया के दौरान उत्कृष्ट स्थिति सटीकता और दोहराव को बनाए रखते हुए तेजी से और स्थिर वर्कपीस परिवहन प्रदान करना.
2. मशीन तीन उच्च गति BT40 सटीक धुरी इकाइयों एच बीम वर्गों के सभी तीन सतहों को एक साथ मशीनिंग करने के लिए डिजाइन से लैस है।स्पिंडल के माध्यम से शीतलक वितरण, और 3000 आरपीएम तक की धुरी गति, प्रणाली उत्कृष्ट ड्रिलिंग प्रदर्शन, उच्च गुणवत्ता वाले छेद प्रसंस्करण,और एकीकृत श्रृंखला प्रकार के चिप कन्वेयर के माध्यम से कुशल चिप निकासी.
3एक उन्नत न्यूनतम मात्रा स्नेहन (एमक्यूएल) शीतलन प्रणाली मशीन में शामिल है, जो आंतरिक और बाहरी शीतलक वितरण मोड दोनों का समर्थन करती है।प्रत्येक धुरी एक स्वतंत्र बाहरी शीतलक नोजल और आंतरिक शीतलक चैनल से लैस है, ऑपरेटरों को विशिष्ट उपकरण आवश्यकताओं और मशीनिंग स्थितियों के अनुसार आंतरिक शीतलन, बाहरी शीतलन या संयुक्त शीतलन का चयन करने की अनुमति देता है।
4उपकरण को स्वचालित उपकरण परिवर्तक (एटीसी) प्रणाली के साथ वैकल्पिक रूप से कॉन्फ़िगर किया जा सकता है, जो मैन्युअल हस्तक्षेप के बिना पूरी तरह से स्वचालित उपकरण प्रतिस्थापन को सक्षम करता है।यह उन्नत विन्यास महत्वपूर्ण रूप से उपकरण विनिमय समय को कम करता है, मशीन के निष्क्रिय समय को कम करता है, और समग्र उत्पादन दक्षता में वृद्धि करता है।
5एक वैकल्पिक हाइड्रोलिक सीएनसी घूर्णी डिस्क अंकन प्रणाली मशीन में एकीकृत किया जा सकता है। एक उच्च परिशुद्धता सर्वो मोटर द्वारा संचालित,मार्किंग डिस्क स्वचालित रूप से 36 चयन योग्य वर्णों के बीच अनुक्रमित करता हैस्टील के संरचनात्मक घटकों के लिए तेज़, सटीक और अत्यधिक दोहराए जाने योग्य पहचान चिह्न प्रदान करता है।
6एकीकृत स्वचालित लिखना और टैपिंग कार्य पारंपरिक मैनुअल लेआउट और तैयारी प्रक्रियाओं को समाप्त करते हैं।स्क्रिबिंग इकाई सटीक दोनों एच बीम flanges और वेब पर वेल्डिंग संदर्भ लाइनों बनाता है, जबकि टैपिंग फ़ंक्शन सीधे संरचनात्मक सदस्यों पर थ्रेड किए गए छेदों को मशीन करता है, मशीनिंग सटीकता में सुधार करता है, श्रम आवश्यकताओं को कम करता है, और समग्र विनिर्माण उत्पादकता बढ़ाता है।
7पूरे सामग्री खिला और मशीनिंग चक्र के दौरान, workpiece उठाने, पार्श्व स्थिति, clamping, ताला, और जारी संचालन हाइड्रोलिक प्रणाली द्वारा पूरी तरह से नियंत्रित कर रहे हैं।यह उन्नत हाइड्रोलिक काम पकड़ डिजाइन सुरक्षित सामग्री निर्धारण सुनिश्चित करता है, उच्च मशीनिंग स्थिरता, और निरंतर औद्योगिक उत्पादन के दौरान विश्वसनीय प्रदर्शन।
8सीएनसी नियंत्रण प्रणाली एक औद्योगिक कंप्यूटर को पीएलसी आधारित सीएनसी प्लेटफॉर्म के साथ एकीकृत करती है और अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त निर्माताओं के प्रीमियम घटकों का उपयोग करती है।प्रणाली कई प्रोग्रामिंग विधियों का समर्थन करती है और ऑटोकैड से उत्पन्न मशीनिंग डेटा के प्रत्यक्ष आयात को सक्षम करती है, TEKLA Structures, DXF, और DSTV फाइलें, प्रोग्रामिंग प्रक्रियाओं को सरल बनाने और उत्पादन प्रबंधन दक्षता में सुधार।

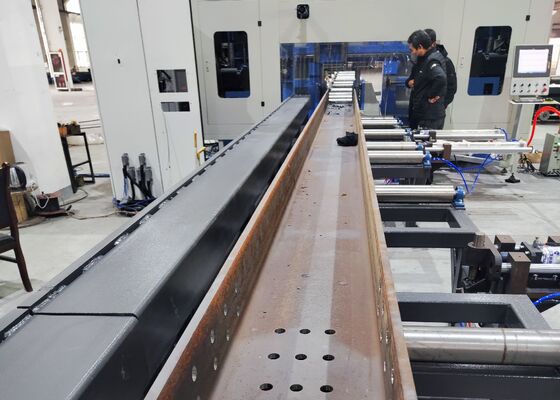

प्रदर्शन वर्कपीस में विभिन्न फ्लैंज चौड़ाई और वेब मोटाई के साथ मानक एच बीम नमूने, साथ ही विभिन्न विनिर्देशों में चैनल स्टील घटक शामिल हैं,मशीन की प्रसंस्करण क्षमताओं का व्यापक प्रदर्शन प्रदान करनाये प्रतिनिधि नमूने स्पष्ट रूप से उपकरण की सटीक छेद की स्थिति, उत्कृष्ट धागा मशीनिंग गुणवत्ता और सटीक अंकन परिणाम प्राप्त करने की क्षमता को दर्शाते हैं।अभियंता, और गुणवत्ता निरीक्षण कर्मियों को वास्तविक विनिर्माण परिस्थितियों में मशीनिंग सटीकता, उत्पादन स्थिरता और परिचालन विश्वसनीयता का प्रभावी ढंग से मूल्यांकन करने के लिए।
उच्च गति सीएनसी एच बीम ड्रिलिंग, मार्किंग और टैपिंग मशीन व्यापक रूप से संरचनात्मक इस्पात निर्माण संयंत्रों, पुल निर्माण परियोजनाओं में लागू होती है,और विभिन्न भारी इस्पात निर्माण उद्योगइस्पात निर्माण कार्यशालाओं में, उपकरण संरचनात्मक फ्रेम, स्तंभों और समर्थन इकाइयों के लिए उपयोग की जाने वाली एच बीम पर उच्च परिशुद्धता ड्रिलिंग, टैपिंग, मार्किंग और स्क्रिबिंग ऑपरेशन करता है।कुशल स्थापना और विश्वसनीय संरचनात्मक प्रदर्शन के लिए सटीक रूप से संसाधित घटकों को प्रदान करनापुल इंजीनियरिंग अनुप्रयोगों के लिए, मशीन एच-बीम संरचनात्मक सदस्यों की सटीक मशीनिंग प्रदान करती है, कनेक्शन सटीकता, संरचनात्मक अखंडता और दीर्घकालिक भार-रहन प्रदर्शन को बढ़ाती है।.उच्च उत्पादन दक्षता, असाधारण मशीनिंग परिशुद्धता और स्थिर परिचालन विश्वसनीयता को जोड़कर,उपकरण आधुनिक इस्पात संरचना निर्माण और बड़े पैमाने पर बुनियादी ढांचा निर्माण परियोजनाओं के लिए एक उन्नत विनिर्माण समाधान प्रदान करता है.
