औद्योगिक सीएनसी कोण ड्रिलिंग और पावर टॉवर विनिर्माण के लिए मार्किंग मशीन

पावर टावर निर्माण के लिए औद्योगिक सीएनसी एंगल ड्रिलिंग और मार्किंग मशीन

उत्पाद का उपयोग:

यह कस्टम-इंजीनियर्ड सीएनसी एंगल स्टील पंचिंग उत्पादन लाइन विशेष रूप से बड़े आकार, उच्च-शक्ति वाले एंगल स्टील के ड्रिलिंग और स्टैम्पिंग प्रक्रियाओं के लिए डिज़ाइन की गई है - जो ट्रांसमिशन लाइन टावरों के निर्माण में विशेष रूप से उपयोग की जाने वाली एक प्रमुख सामग्री है। उत्पादन लाइन एंगल स्टील पर सभी आवश्यक छेदों की उच्च-सटीकता मशीनिंग को सक्षम बनाती है, जो बेहतर छेद गुणवत्ता, सटीक स्थिति सटीकता, उत्कृष्ट उत्पादन दक्षता और उन्नत स्वचालित प्रदर्शन प्रदान करती है।

मुख्य पैरामीटर:

उत्पाद की विशेषताएं:

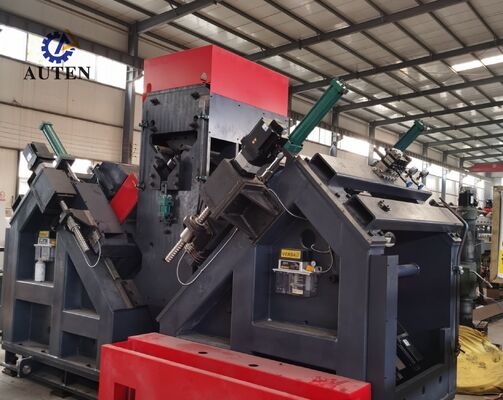

सीएनसी एंगल स्टील ड्रिलिंग उत्पादन लाइन में एक अत्यधिक स्वचालित विनिर्माण संरचना है, जिसमें एक ट्रांसवर्स फीडिंग कन्वेयर और रोटरी लोडिंग मैकेनिज्म से बना एक स्वचालित सामग्री लोडिंग सिस्टम, एक स्वचालित अनलोडिंग सिस्टम और एक बुद्धिमान सामग्री फीडिंग यूनिट शामिल है। सभी एंगल स्टील ड्रिलिंग, पंचिंग और मार्किंग ऑपरेशन मशीनिंग के दौरान मैन्युअल हस्तक्षेप के बिना एक एकल निरंतर प्रसंस्करण चक्र के माध्यम से पूरे किए जा सकते हैं। यह उन्नत स्वचालन श्रम आवश्यकताओं को काफी कम करता है, उत्पादन दक्षता में सुधार करता है, और प्रक्रिया स्थिरता और परिचालन विश्वसनीयता को बढ़ाता है।

सीएनसी एंगल स्टील पंचिंग और मार्किंग उत्पादन लाइन की मार्किंग यूनिट उच्च-कठोरता वाली संलग्न संरचनात्मक डिजाइन को अपनाती है, जो उत्कृष्ट यांत्रिक स्थिरता और दीर्घकालिक परिचालन सटीकता सुनिश्चित करती है। मार्किंग सिस्टम में मशीन फ्रेम पर लगे एक निश्चित सपोर्ट बेस, एक मूवेबल वर्किंग प्लेटफॉर्म और एक हाइड्रॉलिक रूप से संचालित कैरेक्टर मार्किंग हेड असेंबली शामिल है। सीएनसी नियंत्रण प्रणाली द्वारा उत्पन्न कमांड के अनुसार, इंजीनियरिंग ड्राइंग में परिभाषित निर्दिष्ट स्थानों पर मार्किंग ऑपरेशन स्वचालित रूप से किए जाते हैं। विभिन्न विशिष्टताओं के एंगल स्टील प्रोफाइल को समायोजित करने के लिए, मशीन को अतिरिक्त रूप से एक मैनुअल एडजस्टमेंट मैकेनिज्म से लैस किया गया है, जो मूवेबल मार्किंग असेंबली की लचीली वर्टिकल पोजिशनिंग और विशिष्ट उत्पादन आवश्यकताओं के अनुसार मार्किंग हेड लोकेशन के सटीक समायोजन की अनुमति देता है।

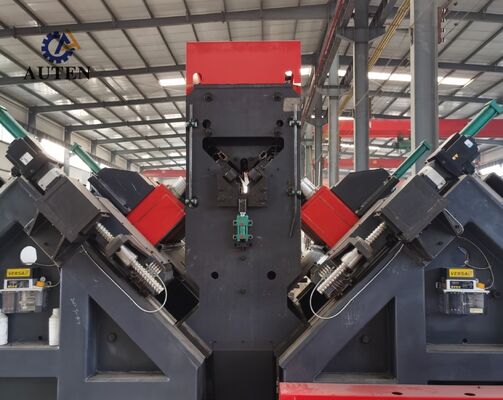

सीएनसी ट्रांसमिशन टावर प्रोसेसिंग उपकरण की ड्रिलिंग प्रणाली उत्कृष्ट छेद पोजिशनिंग सटीकता और मशीनिंग स्थिरता प्रदान करती है। फीडिंग मैकेनिज्म एक उच्च-प्रदर्शन सर्वो मोटर द्वारा संचालित होता है और स्थिर सामग्री आंदोलन के लिए रैक-एंड-पिनियन ट्रांसमिशन संरचना का उपयोग करता है। रैक पोजीशन डिटेक्शन सिस्टम और हाई-प्रिसिजन पोजीशन फीडबैक एनकोडर से लैस, फीडिंग सिस्टम सटीक वर्कपीस पोजिशनिंग सुनिश्चित करने के लिए एक पूर्ण क्लोज्ड-लूप कंट्रोल आर्किटेक्चर बनाता है। इस बीच, एंगल स्टील की दो फ्लैंज दिशाओं के साथ चलने वाले ड्रिलिंग पावर हेड सर्वो मोटर्स द्वारा प्रिसिजन बॉल स्क्रू ट्रांसमिशन मैकेनिज्म के माध्यम से संचालित होते हैं, जो एंगल स्टील घटकों पर उत्कृष्ट छेद पोजिशनिंग सटीकता और बेहतर मशीनिंग गुणवत्ता की गारंटी देते हैं।

औद्योगिक कंप्यूटर नियंत्रण प्रणाली एक उपयोगकर्ता-अनुकूल चीनी-भाषा इंटरफ़ेस से सुसज्जित है, जो उत्पादन कर्मियों के लिए सुविधाजनक संचालन को सक्षम बनाती है। सिस्टम वर्कपीस लेआउट और होल कोऑर्डिनेट जानकारी के ग्राफिकल डिस्प्ले का समर्थन करता है, जिससे मशीनिंग सत्यापन और प्रक्रिया निगरानी सरल हो जाती है। इसके अतिरिक्त, यह पेशेवर प्रोग्रामिंग सॉफ्टवेयर द्वारा उत्पन्न प्रसंस्करण कार्यक्रमों के प्रत्यक्ष आयात की अनुमति देता है, जिससे मशीनिंग प्रोग्राम प्रबंधन, भंडारण और पुनर्प्राप्ति की दक्षता में काफी सुधार होता है, जबकि समग्र उत्पादन संगठन को बढ़ाता है।

प्रदर्शन नमूनों में मानक एंगल स्टील विनिर्देशों की एक विस्तृत श्रृंखला और ट्रांसमिशन लाइन टावर निर्माण में आमतौर पर लागू विशिष्ट छेद पैटर्न शामिल हैं। ये प्रतिनिधि वर्कपीस ग्राहकों, इंजीनियरों और गुणवत्ता निरीक्षकों को उपकरण के मशीनिंग प्रदर्शन का नेत्रहीन मूल्यांकन करने में सक्षम बनाते हैं, जिसमें ड्रिलिंग सटीकता, मार्किंग गुणवत्ता और प्रसंस्करण स्थिरता शामिल है। वे यह सत्यापित करने के लिए एक व्यावहारिक और विश्वसनीय संदर्भ प्रदान करते हैं कि क्या उपकरण ट्रांसमिशन टावर उत्पादन की वास्तविक निर्माण आवश्यकताओं को पूरा कर सकता है।

अल्ट्रा-हाई-वोल्टेज (यूएचवी) पावर ट्रांसमिशन परियोजनाओं में, ट्रांसमिशन टावरों को गंभीर पर्यावरणीय परिस्थितियों, जटिल लोडिंग स्थितियों और दीर्घकालिक संरचनात्मक तनावों का सामना करना पड़ता है। यह सीएनसी एंगल स्टील प्रोसेसिंग सिस्टम ट्रांसमिशन टावरों के प्राथमिक लोड-बेयरिंग ढांचे का निर्माण करने वाले एंगल स्टील घटकों के निर्माण में महत्वपूर्ण भूमिका निभाता है। उपकरण टावर बॉडी, क्रॉस-आर्म्स और अन्य प्रमुख संरचनात्मक सदस्यों के लिए उपयोग किए जाने वाले एंगल स्टील पर उच्च-सटीकता ड्रिलिंग और मार्किंग ऑपरेशन करता है, जो सटीक छेद पोजिशनिंग, विश्वसनीय कनेक्शन प्रदर्शन और उत्कृष्ट असेंबली सटीकता सुनिश्चित करता है। बेहतर संरचनात्मक अखंडता, परिचालन सुरक्षा और दीर्घकालिक सेवा विश्वसनीयता के माध्यम से, सिस्टम आधुनिक बिजली पारेषण बुनियादी ढांचे और बड़े पैमाने पर ट्रांसमिशन टावर उत्पादन के लिए एक कुशल और भरोसेमंद विनिर्माण समाधान प्रदान करता है।
