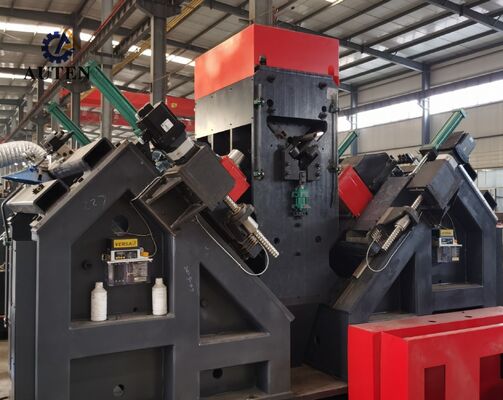

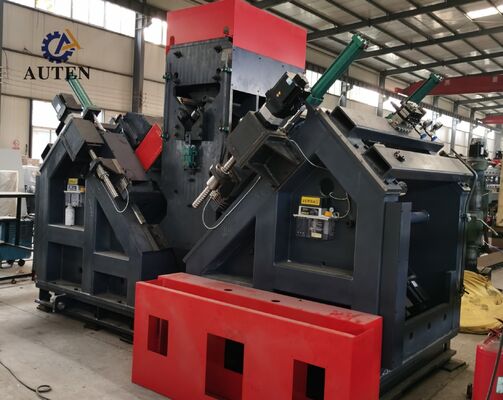

6 ड्रिलिंग हेड के साथ इंटेलिजेंट सीएनसी एंगल ड्रिलिंग और मार्किंग मशीन

बुद्धिमान सीएनसी कोण ड्रिलिंग और 6 ड्रिलिंग हेड के साथ मार्किंग मशीन

उत्पाद का उपयोगः

यह कस्टम इंजीनियर सीएनसी कोण स्टील छिद्रण उत्पादन लाइन विशेष रूप से बड़े आकार के ड्रिलिंग और स्टैम्पिंग प्रक्रियाओं के लिए बनाया गया है,उच्च शक्ति वाला कोण स्टील एक प्रमुख सामग्री है जिसका उपयोग विशेष रूप से ट्रांसमिशन लाइन टावरों के निर्माण में किया जाता हैउत्पादन लाइन कोण इस्पात पर सभी आवश्यक छेद की उच्च परिशुद्धता मशीनिंग को सक्षम करती है, जो बेहतर छेद गुणवत्ता, सटीक स्थिति सटीकता, उत्कृष्ट उत्पादन दक्षता प्रदान करती है,और उन्नत स्वचालित प्रदर्शन.

मुख्य मापदंडः

उत्पाद की विशेषताएं:

सीएनसी कोण इस्पात ड्रिलिंग उत्पादन लाइन एक अत्यधिक स्वचालित प्रसंस्करण वास्तुकला के साथ डिजाइन किया गया है,एक स्वचालित लोडिंग प्रणाली को शामिल करने वाला एक अनुप्रस्थ फ़ीडिंग कन्वेयर और घूर्णी लोडिंग तंत्र, एक स्वचालित अनलोडिंग प्रणाली और एक बुद्धिमान वर्कपीस फ़ीडिंग यूनिट। कोण स्टील पर ड्रिलिंग, पंचिंग और मार्किंग ऑपरेशन एक निरंतर मशीनिंग चक्र के भीतर पूरा किया जा सकता है,प्रसंस्करण के दौरान कोई मैनुअल हस्तक्षेप की आवश्यकता नहीं हैयह एकीकृत स्वचालन श्रम निर्भरता को कम करता है, उत्पादन थ्रूपुट बढ़ाता है, और निरंतर प्रक्रिया गुणवत्ता और विश्वसनीय उपकरण प्रदर्शन सुनिश्चित करता है।

सीएनसी कोण स्टील छिद्रण और अंकन उत्पादन लाइन के अंकन इकाई एक कठोर बंद-फ्रेम निर्माण है, उत्कृष्ट संरचनात्मक स्थिरता और निरंतर परिचालन सटीकता प्रदान करता है.इस संयोजन में एक स्थिर समर्थन आधार है जो मशीन के फ्रेम से जुड़ा हुआ है, एक चलती कार्य तालिका और एक हाइड्रोलिक रूप से संचालित चरित्र चिह्नित करने वाला सिर है।सीएनसी नियंत्रण प्रणाली द्वारा उत्पन्न मशीनिंग निर्देशों के अनुसारविभिन्न आयामों के कोण स्टील प्रोफाइल को समायोजित करने के लिए,एक मैनुअल समायोजन तंत्र भी प्रदान किया जाता है, जो चलती चिह्नन इकाई के लचीले ऊर्ध्वाधर समायोजन और व्यक्तिगत उत्पादन आवश्यकताओं को पूरा करने के लिए चिह्नन सिर की सटीक स्थिति की अनुमति देता है।

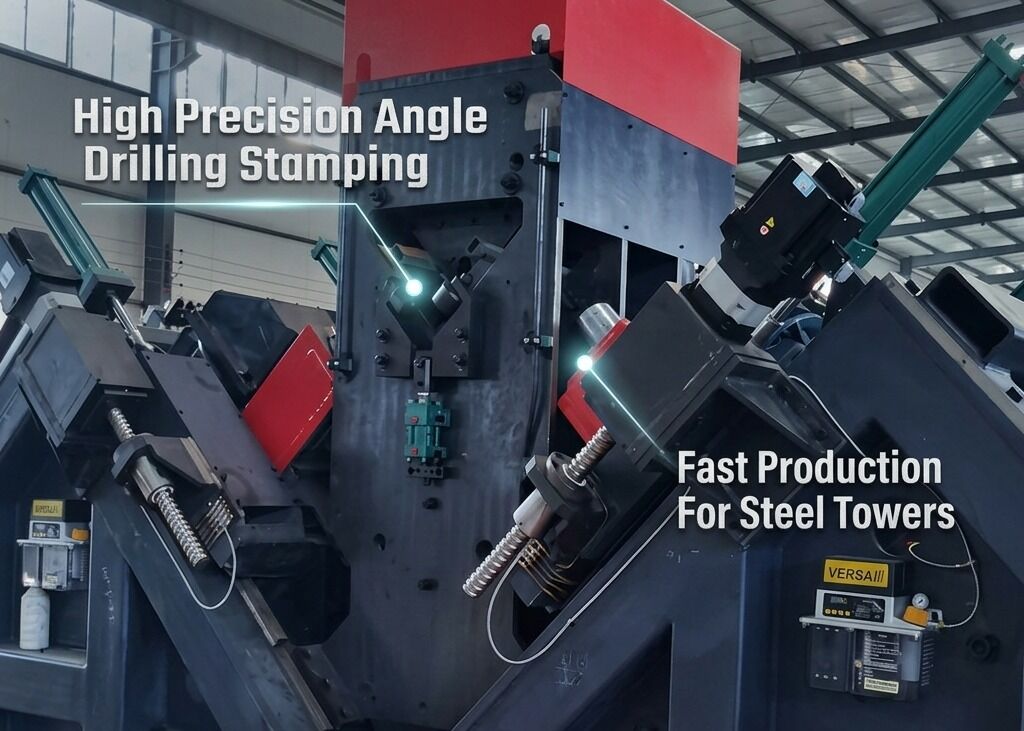

सीएनसी ट्रांसमिशन टॉवर प्रसंस्करण उपकरण की ड्रिलिंग प्रणाली उच्च स्थिति सटीकता और सुसंगत मशीनिंग परिणाम प्रदान करती है।भोजन तंत्र एक उच्च प्रदर्शन सर्वो मोटर द्वारा संचालित है और एक रैक और पिनियन ट्रांसमिशन प्रणाली को काम के टुकड़े की चिकनी और सटीक आंदोलन प्राप्त करने के लिए नियोजित करता हैएक रैक पोजीशन डिटेक्शन डिवाइस और उच्च-सटीक फीडबैक एन्कोडर एक पूर्ण बंद-लूप पोजीशनिंग सिस्टम बनाते हैं, जो पूरे मशीनिंग प्रक्रिया में विश्वसनीय सामग्री पोजीशनिंग सुनिश्चित करता है।उसी समय, कोण स्टील के दोनों फ्लैंज दिशाओं के साथ यात्रा करने वाले ड्रिलिंग हेड को सटीक गेंद पेंच तंत्र के माध्यम से सर्वो-चालित किया जाता है,कोण इस्पात घटकों के लिए सटीक छेद की स्थिति और उत्कृष्ट मशीनिंग गुणवत्ता प्रदान करना.

औद्योगिक कंप्यूटर नियंत्रण प्रणाली में चीनी भाषा में सुविधाजनक ऑपरेटिंग इंटरफेस शामिल है, जिससे उत्पादन कर्मियों द्वारा सीधे संचालन की सुविधा होती है।यह वर्कपीस विन्यास और छेद निर्देशांक डेटा के ग्राफिक दृश्य प्रदान करता है, जो कुशल मशीनिंग सत्यापन और प्रक्रिया पर्यवेक्षण की अनुमति देता है। प्रणाली पेशेवर प्रोग्रामिंग सॉफ्टवेयर द्वारा उत्पन्न मशीनिंग कार्यक्रमों के प्रत्यक्ष आयात का भी समर्थन करती है,सीएनसी कार्यक्रम भंडारण की दक्षता में काफी सुधार, संगठन, पुनर्प्राप्ति और उत्पादन प्रबंधन।

प्रदर्शन नमूनों में मानक कोण वाले इस्पात आयामों और ट्रांसमिशन लाइन टॉवर निर्माण में आमतौर पर उपयोग किए जाने वाले प्रतिनिधि छेद पैटर्न की एक व्यापक श्रृंखला शामिल है।ये नमूना घटक ग्राहकों को, इंजीनियरों, और गुणवत्ता नियंत्रण कर्मियों को सीधे उपकरण की मशीनिंग क्षमताओं का आकलन करने के लिए, ड्रिलिंग सटीकता, अंकन गुणवत्ता, आयामी स्थिरता सहित,और समग्र प्रसंस्करण प्रदर्शनव्यावहारिक संदर्भ वर्कपीस के रूप में, वे ट्रांसमिशन टॉवर उत्पादन की वास्तविक आवश्यकताओं के लिए मशीन की उपयुक्तता का सत्यापन करने के लिए एक प्रभावी आधार प्रदान करते हैं।

अल्ट्रा-हाई-वोल्टेज (यूएचवी) पावर ट्रांसमिशन अनुप्रयोगों में, ट्रांसमिशन टावरों को कठोर पर्यावरणीय परिस्थितियों, पर्याप्त संरचनात्मक भार,और लंबे समय तक परिचालन तनावयह सीएनसी कोण इस्पात प्रसंस्करण प्रणाली विशेष रूप से कोण इस्पात घटकों के निर्माण के लिए उपयुक्त है जो ट्रांसमिशन टावरों के प्राथमिक भार-रहन ढांचे का गठन करते हैं।यह टॉवर निकायों के लिए इस्तेमाल कोण स्टील पर उच्च परिशुद्धता ड्रिलिंग और अंकन करता है, क्रॉस-आर्म और अन्य आवश्यक संरचनात्मक घटक, सटीक छेद की स्थिति, विश्वसनीय कनेक्शन गुणवत्ता और सटीक असेंबली सुनिश्चित करते हैं।परिचालन सुरक्षा, और दीर्घकालिक सेवा प्रदर्शन, यह प्रणाली आधुनिक विद्युत संचरण बुनियादी ढांचे और उच्च मात्रा में संचरण टॉवर निर्माण के लिए एक कुशल और विश्वसनीय विनिर्माण समाधान प्रदान करती है।
